接口信號：RS485/232/422
工作電壓：DC 8~28V

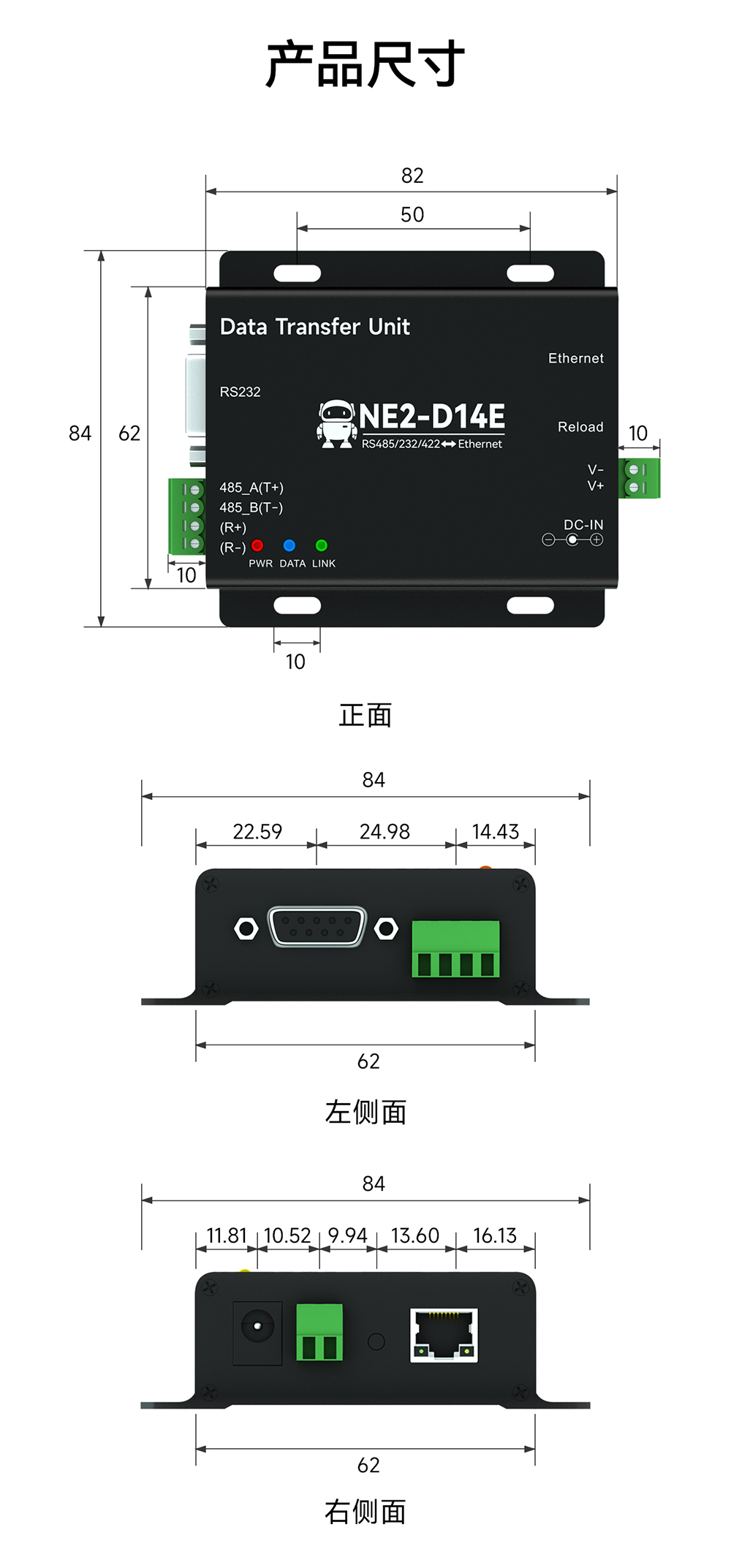

產品尺寸：82*84*25mm

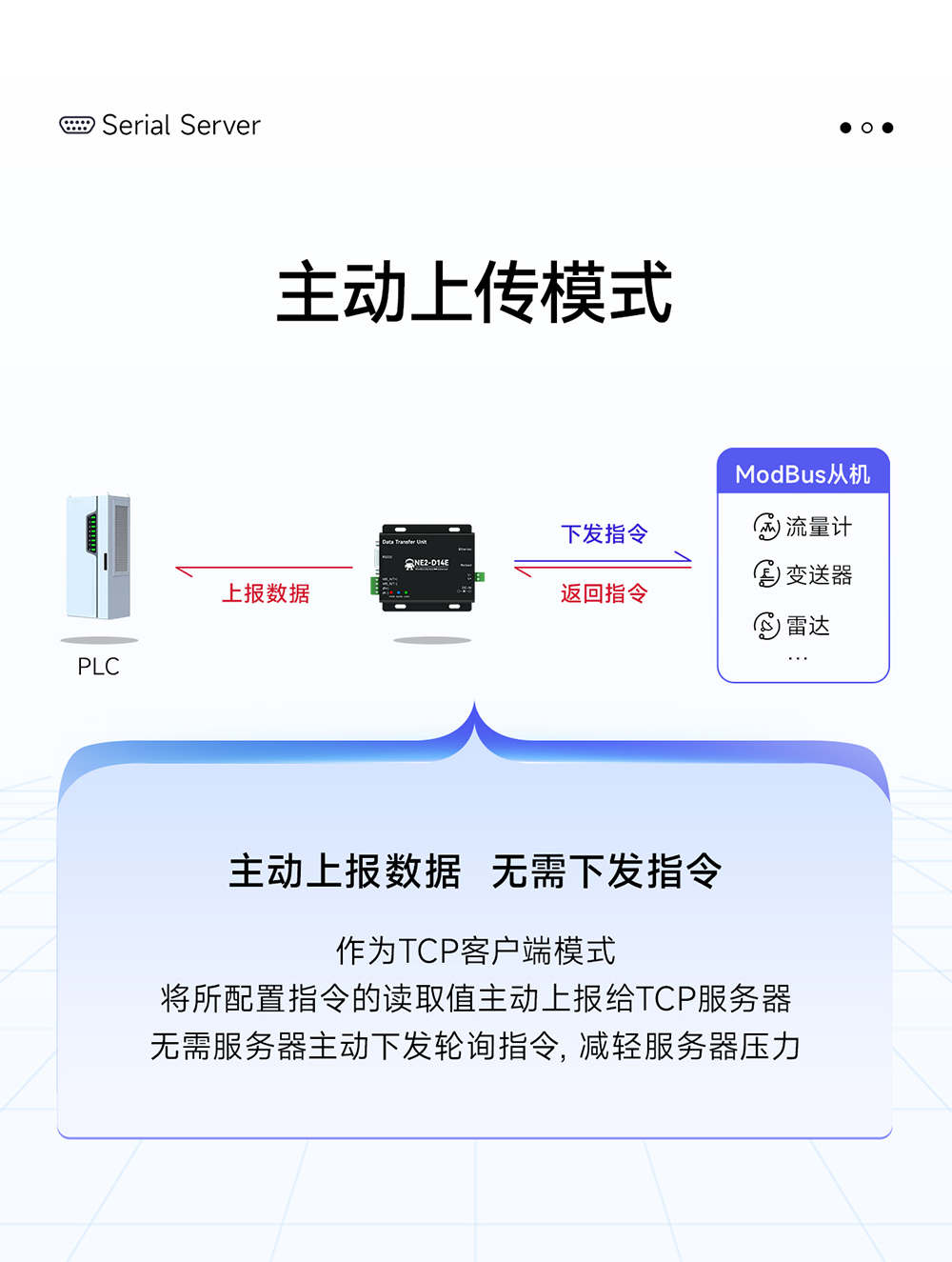

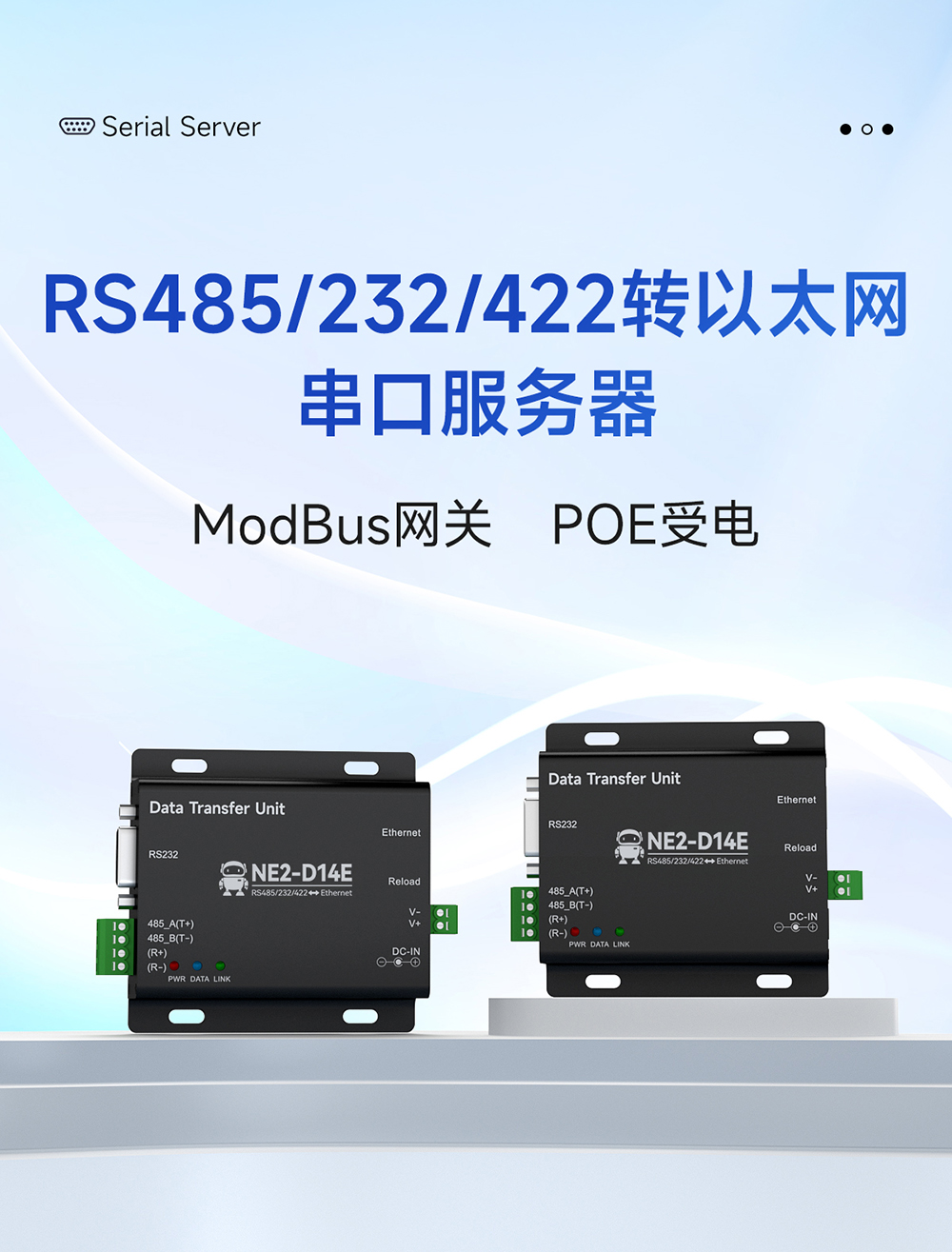

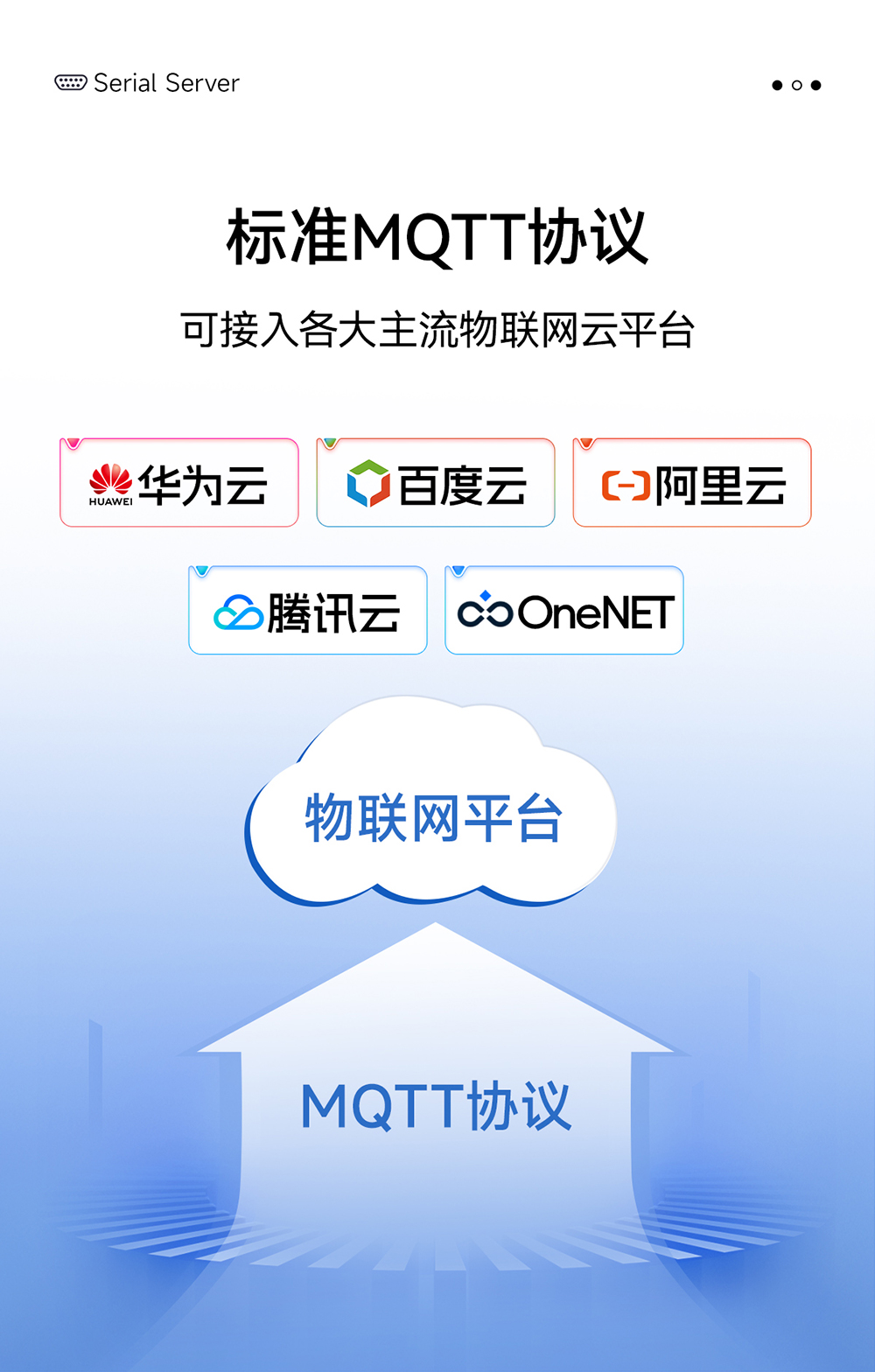

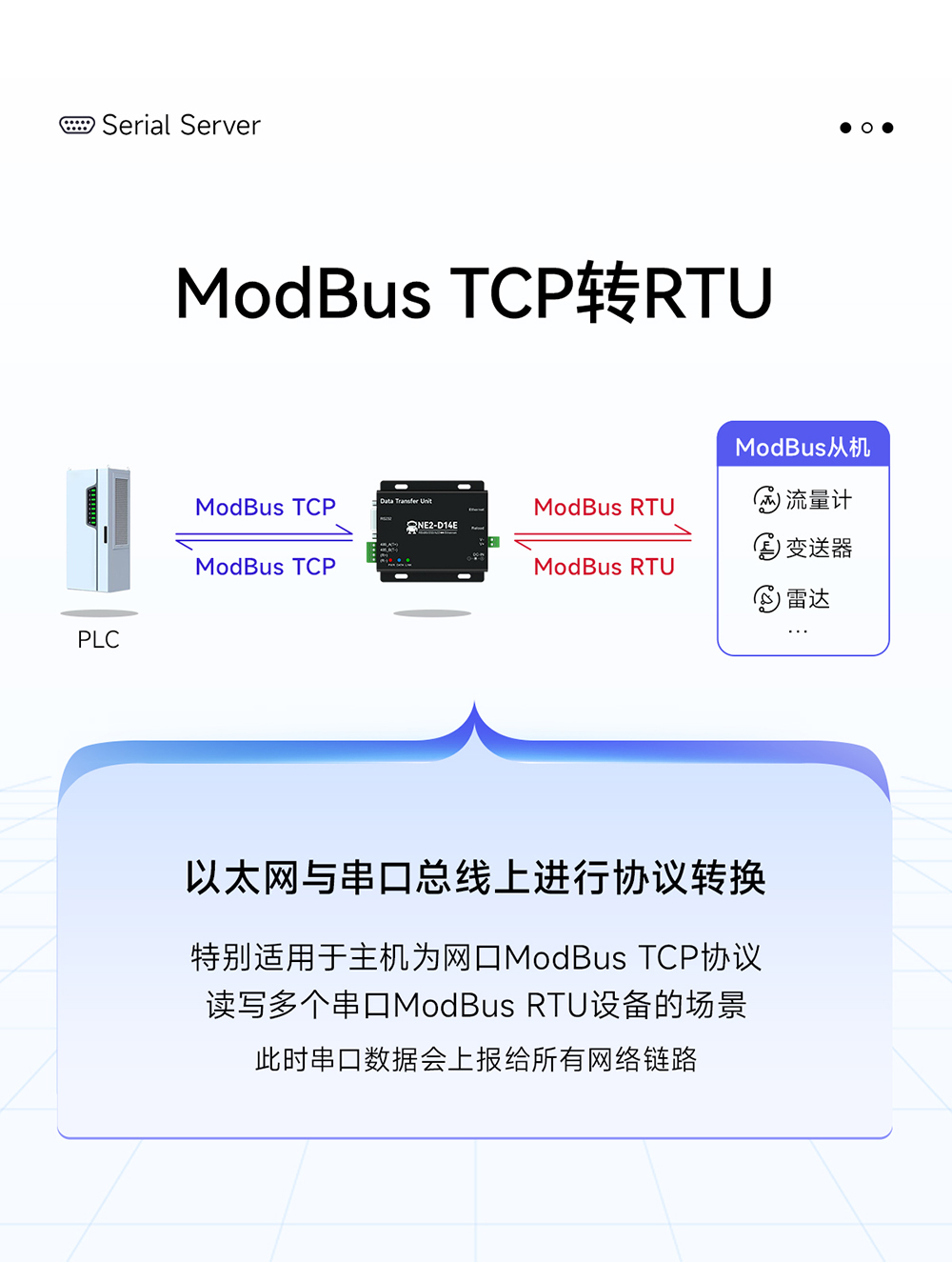

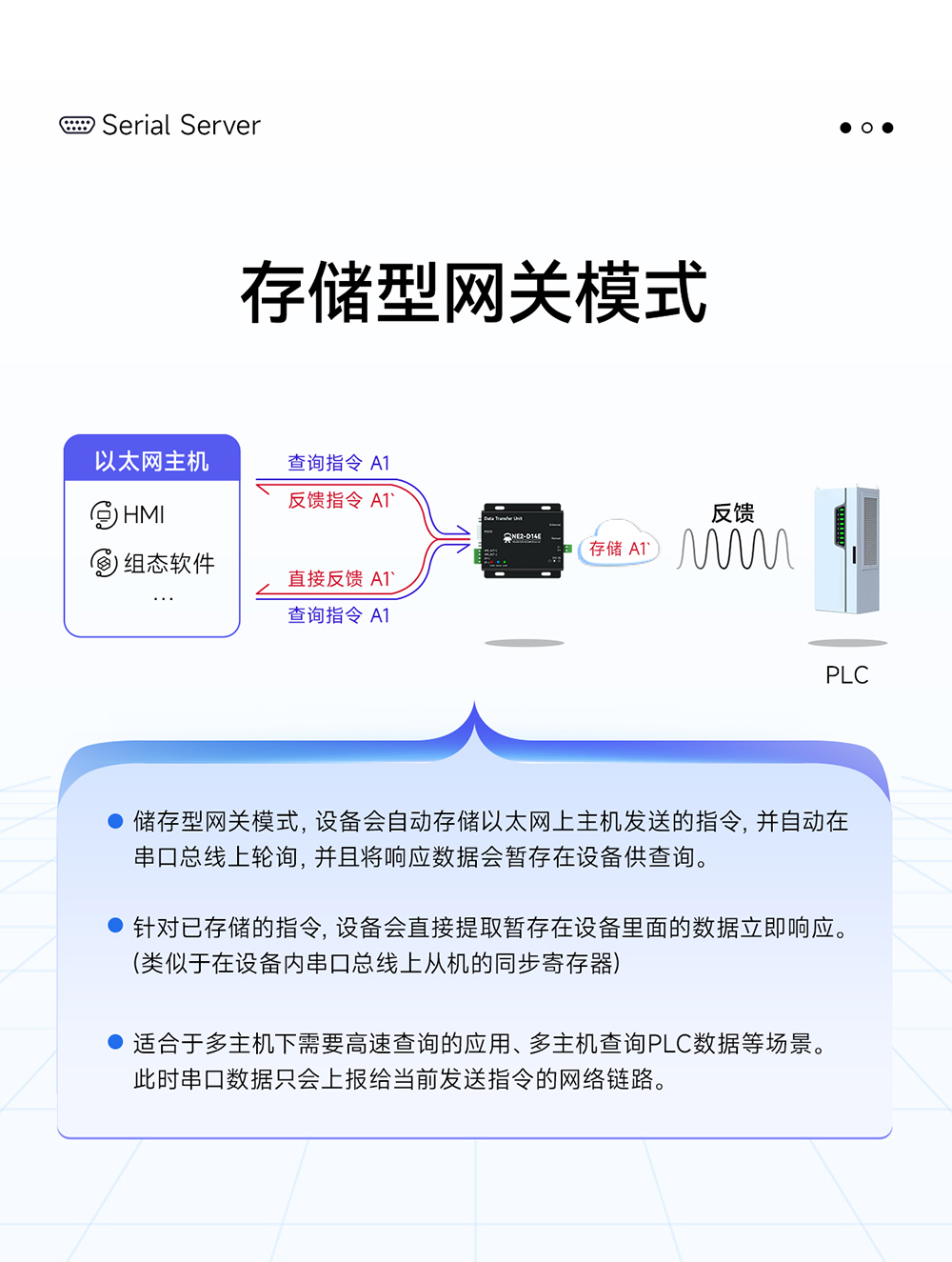

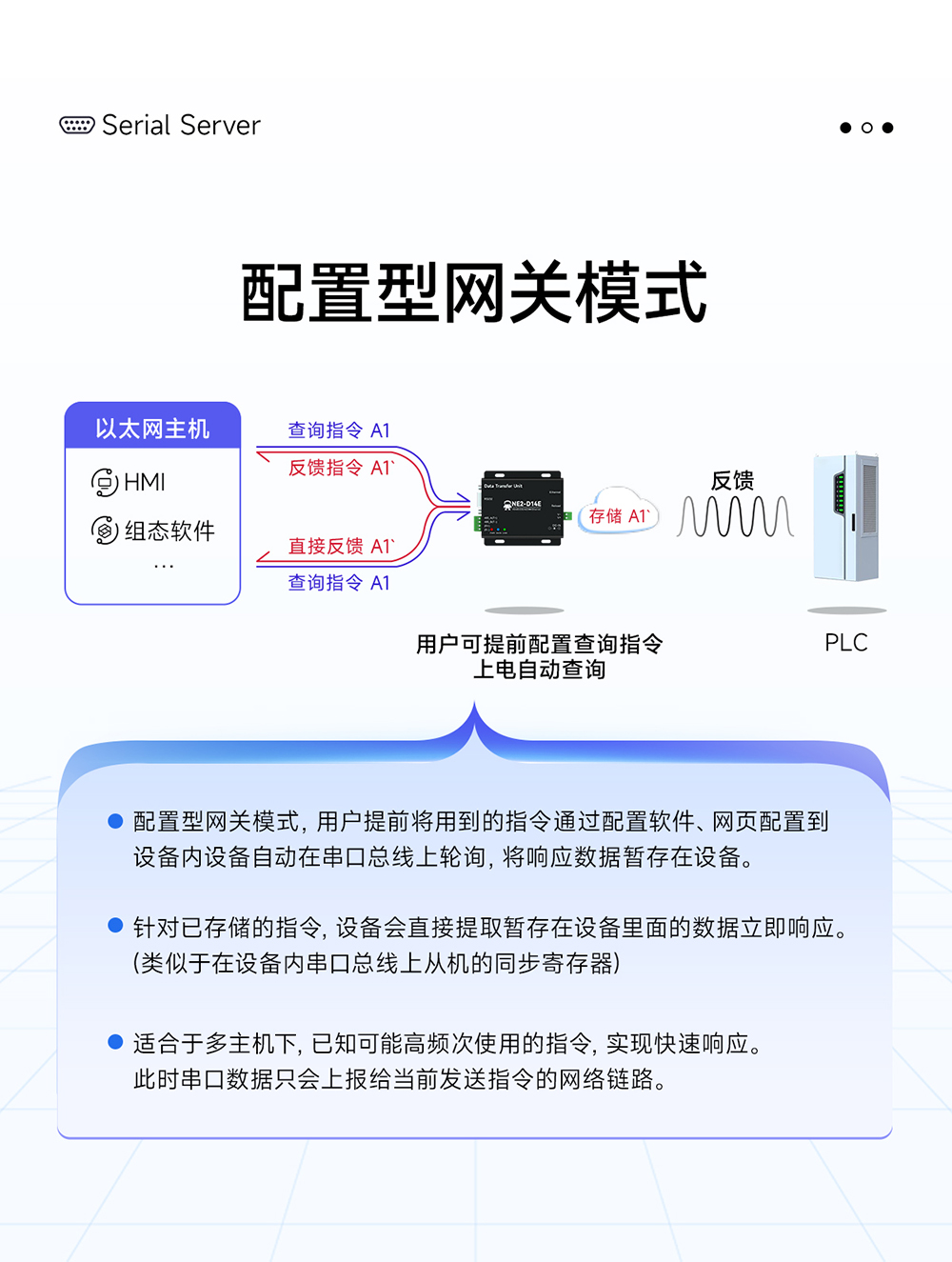

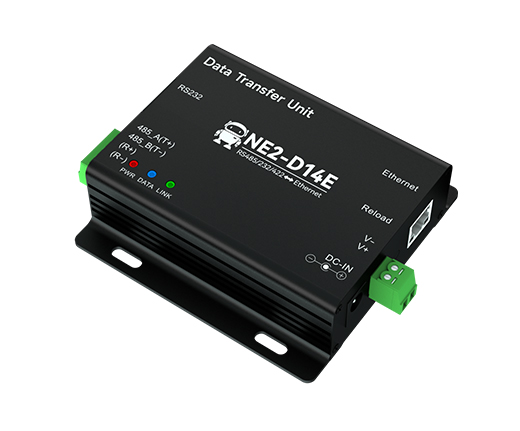

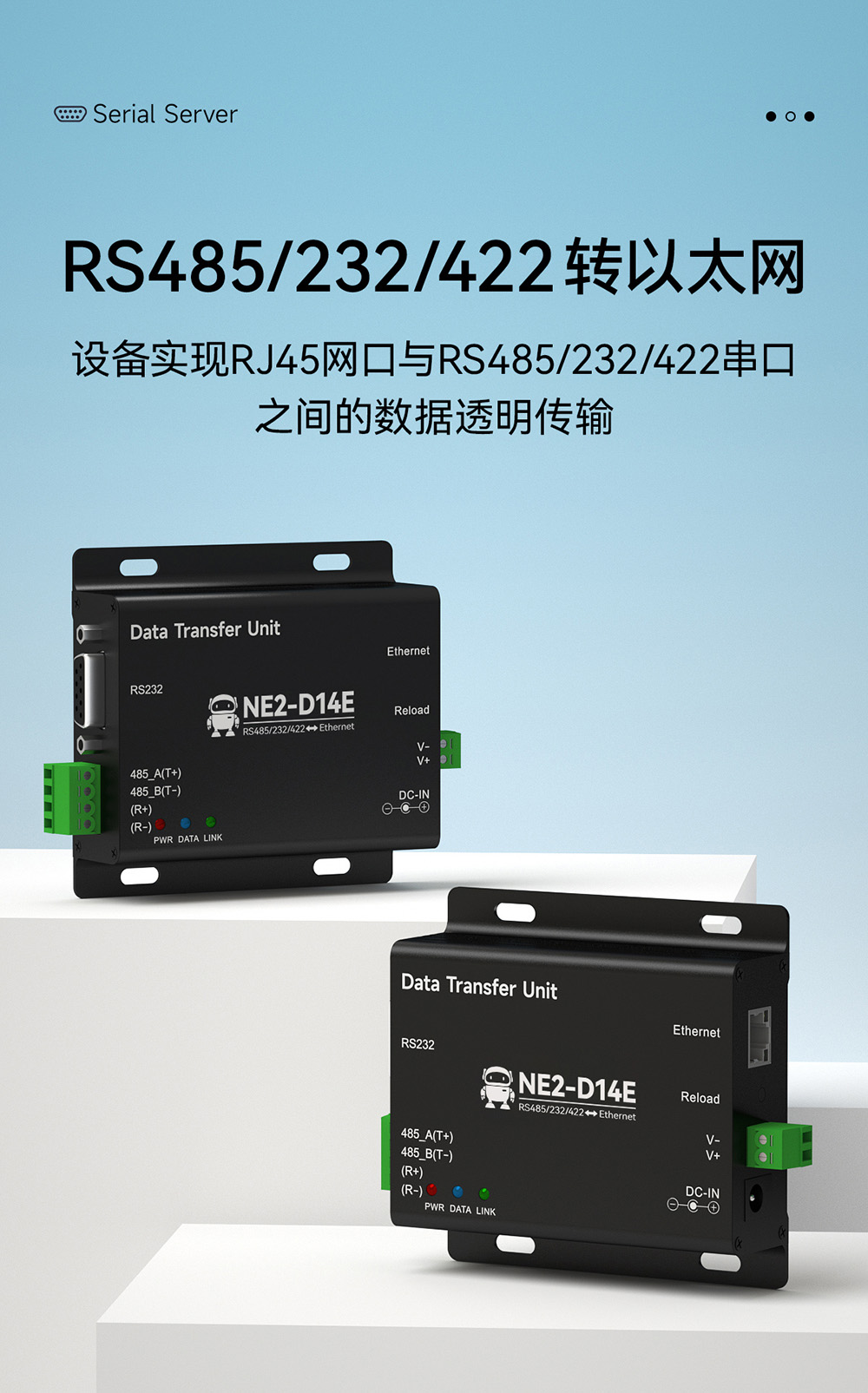

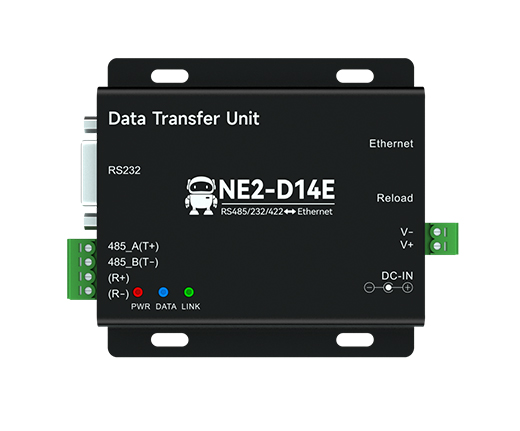

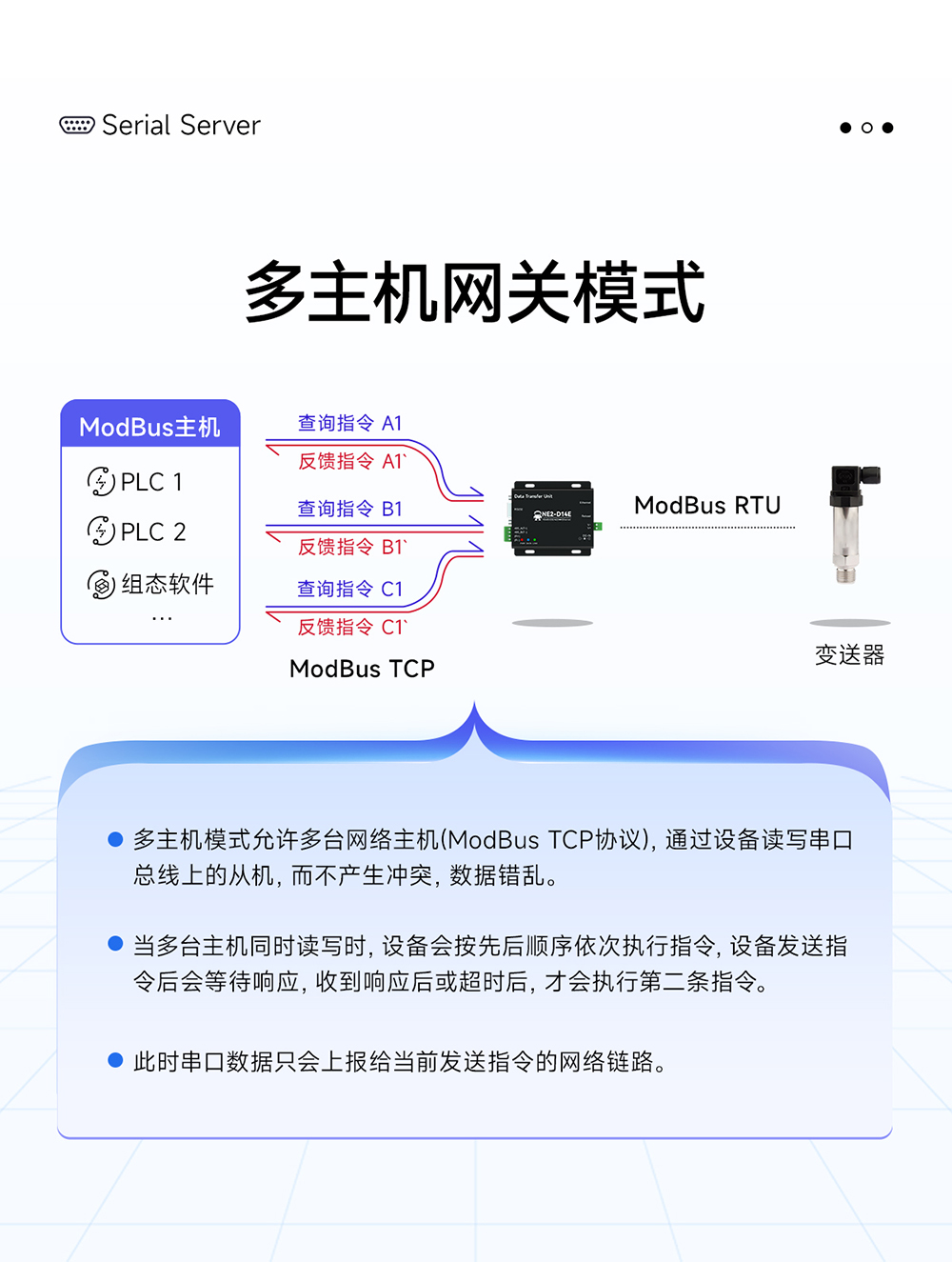

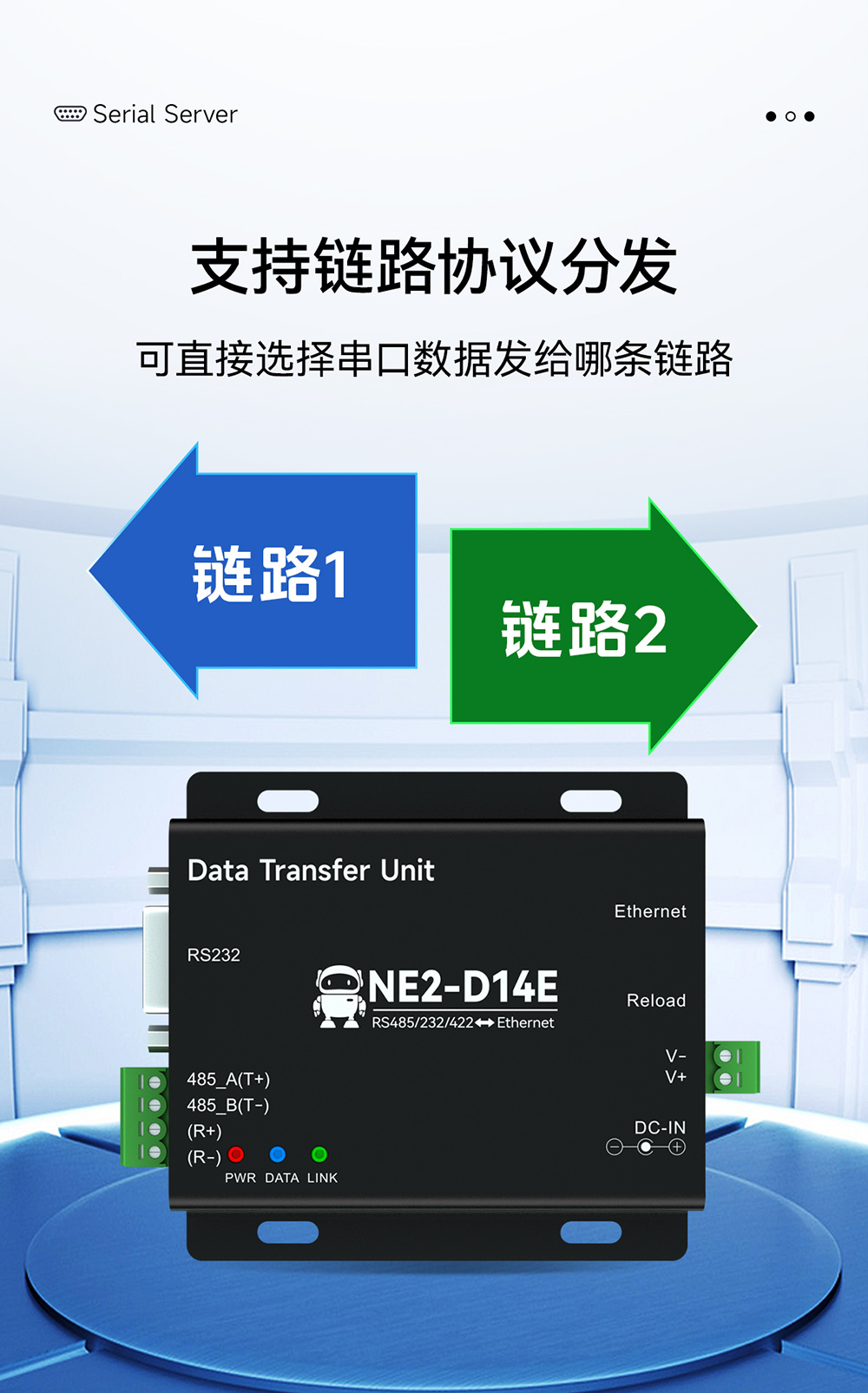

產品簡介：NE2-D14E串口服務器用于實現RS485/RS232/RS422串口到以太網口的數據的雙向透明傳輸。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。串口服務器實現串口數據到以太網的TCP/IP數據包的透明傳輸，用戶無需關心具體細節，設備內部完成協議轉換。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
項目 | 說明 |

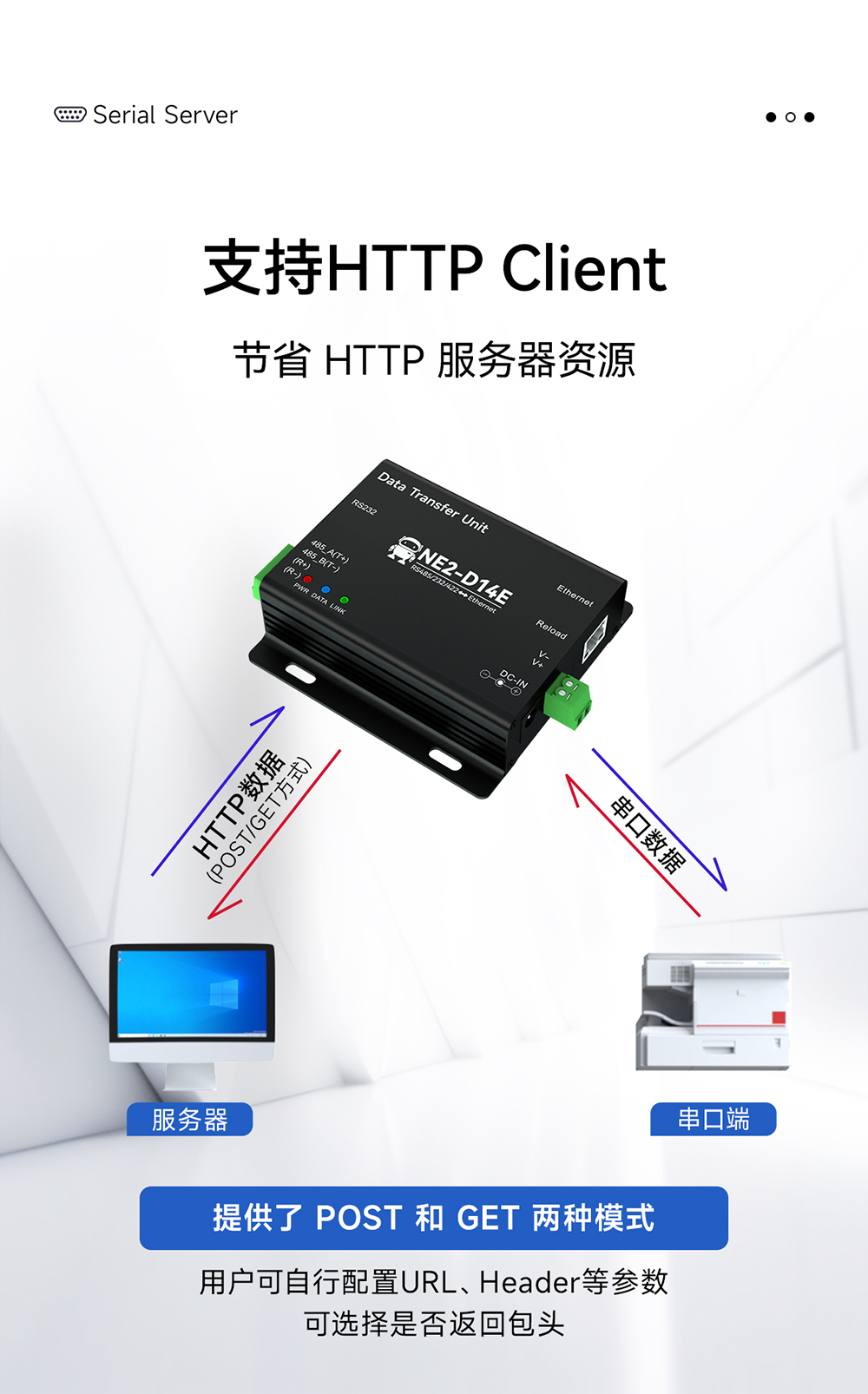

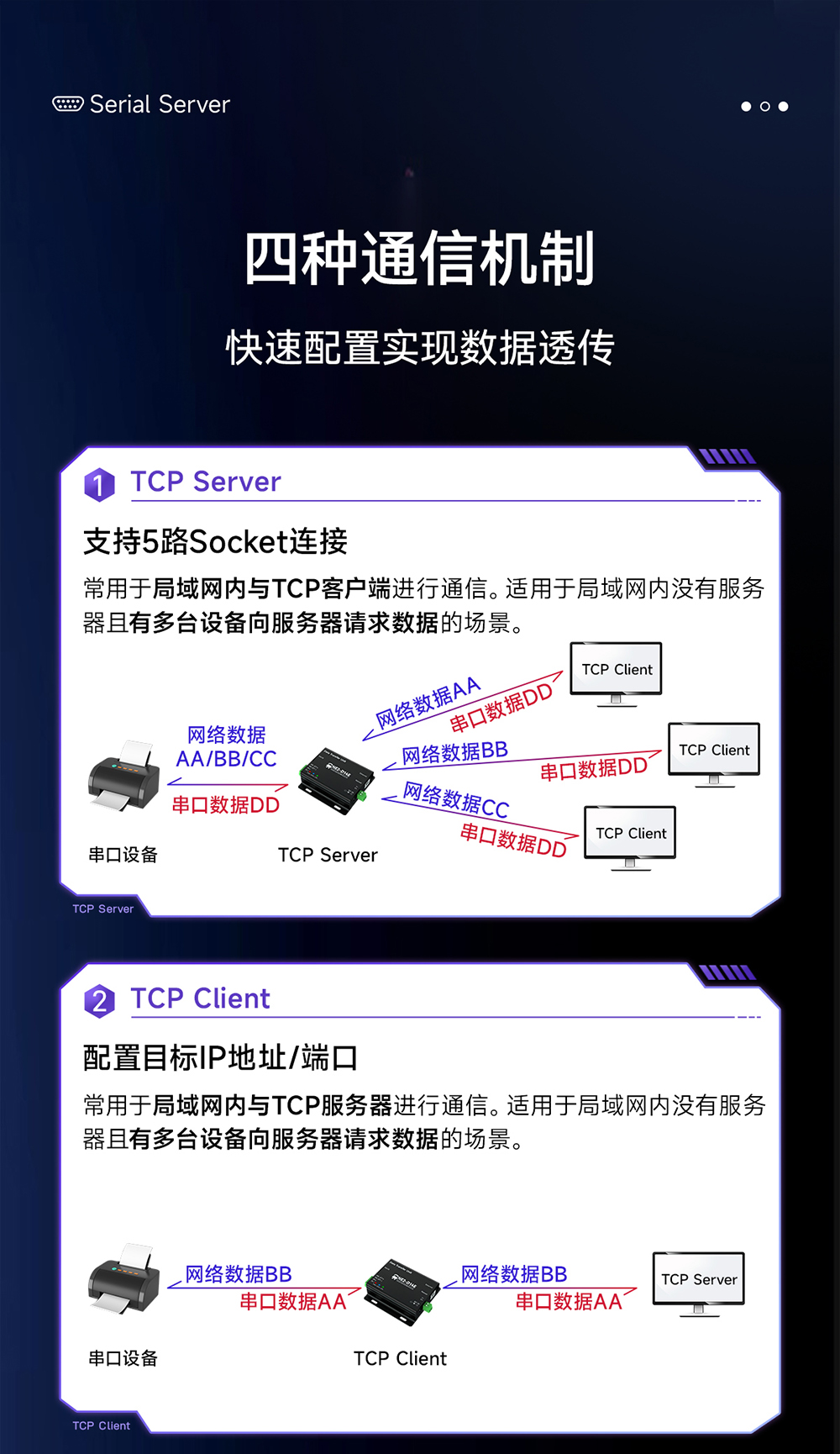

工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

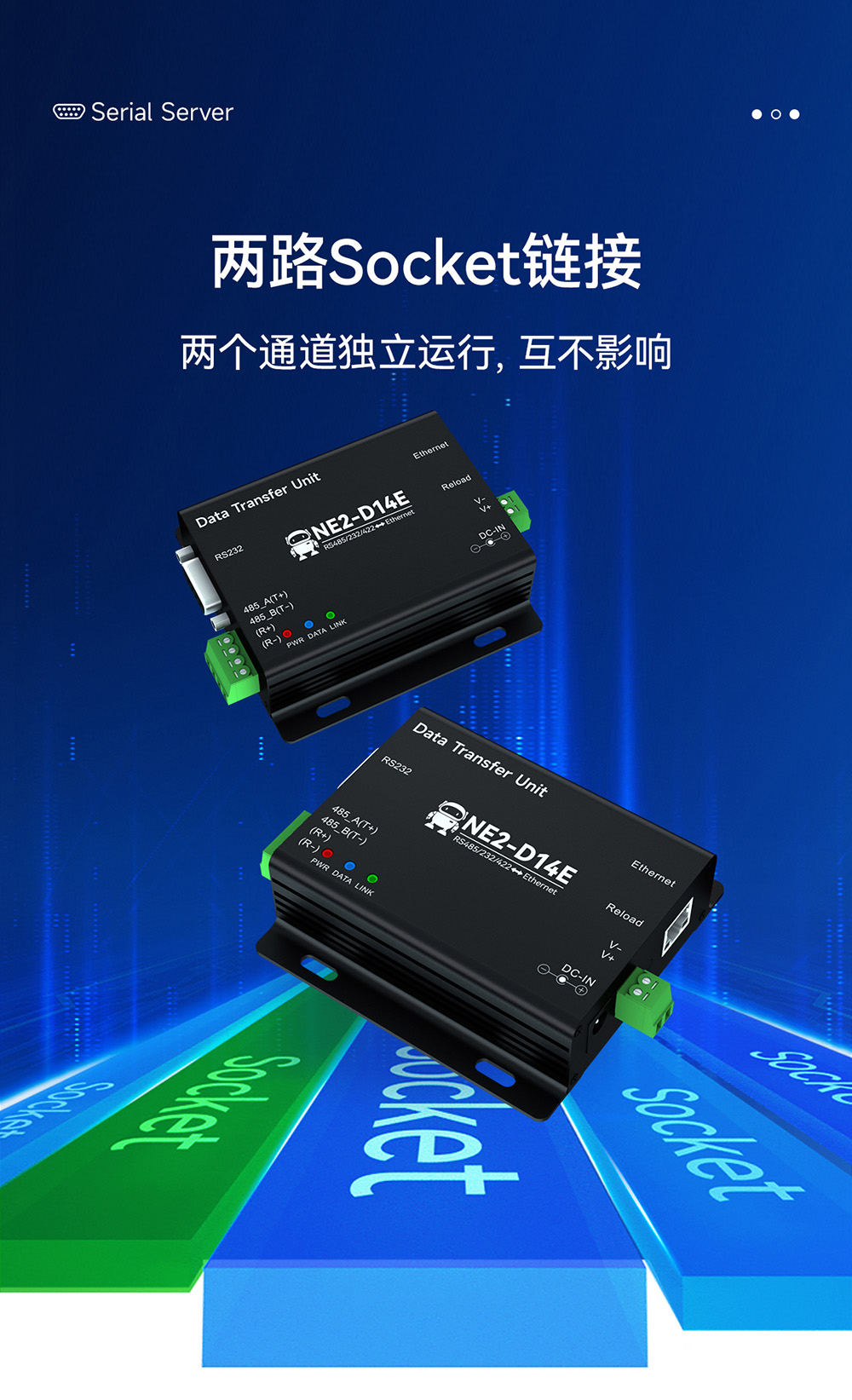

Socket 連接 | TCP 服務器支持 5 路客戶端連接 |
網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

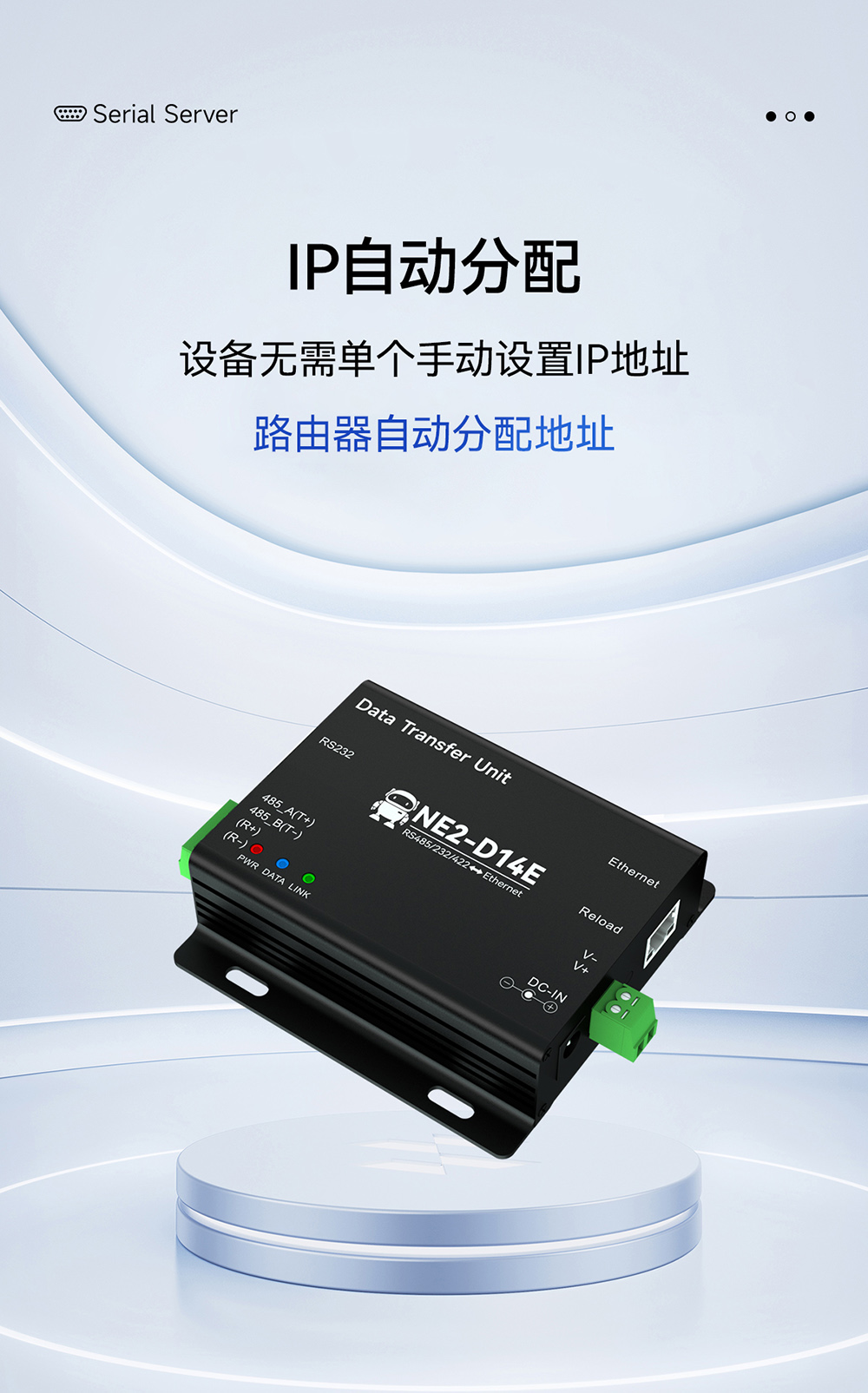

IP 獲取方式 | 靜態 IP（默認）、DHCP |
DNS 域名解析 | 支持 |
域名解析服務器 | 114.114.114.114（可自定義） |
配置方式 | 網頁、參數配置工具、AT 指令 |
IP 地址 | 192.168.3.7（可自定義） |
用戶名 | admin（可自定義） |
密碼 | admin（可自定義） |
本地端口 | 8886（可自定義） |
子網掩碼 | 255.255.255.0（可自定義） |
網關 | 192.168.3.1（可自定義） |
串口緩存 | 10kByte 或 1024 包 |
打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
串口波特率 | 600~460800 bps（默認 115200） |
數據位 | 5、6、7、8（默認） |
停止位 | 1（默認）、1.5、2 |
校驗位 | None（默認）、 Odd、Even |
工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
防護等級 | 工業 EMC 三級 |
隔離電壓 | 1.5KV（僅隔離版本支持） |
靜電防護 | 接觸 4KV，空氣 8KV |
脈沖群 | 差模 1KV，共模 2KV |

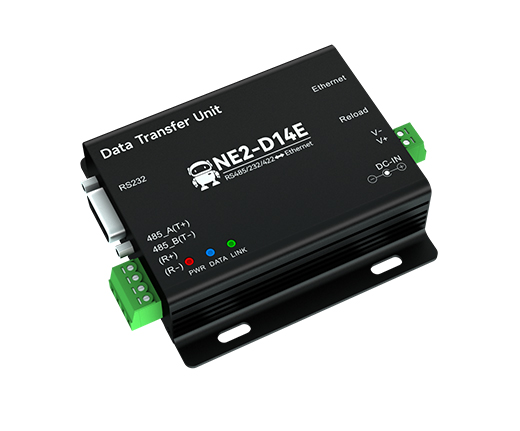

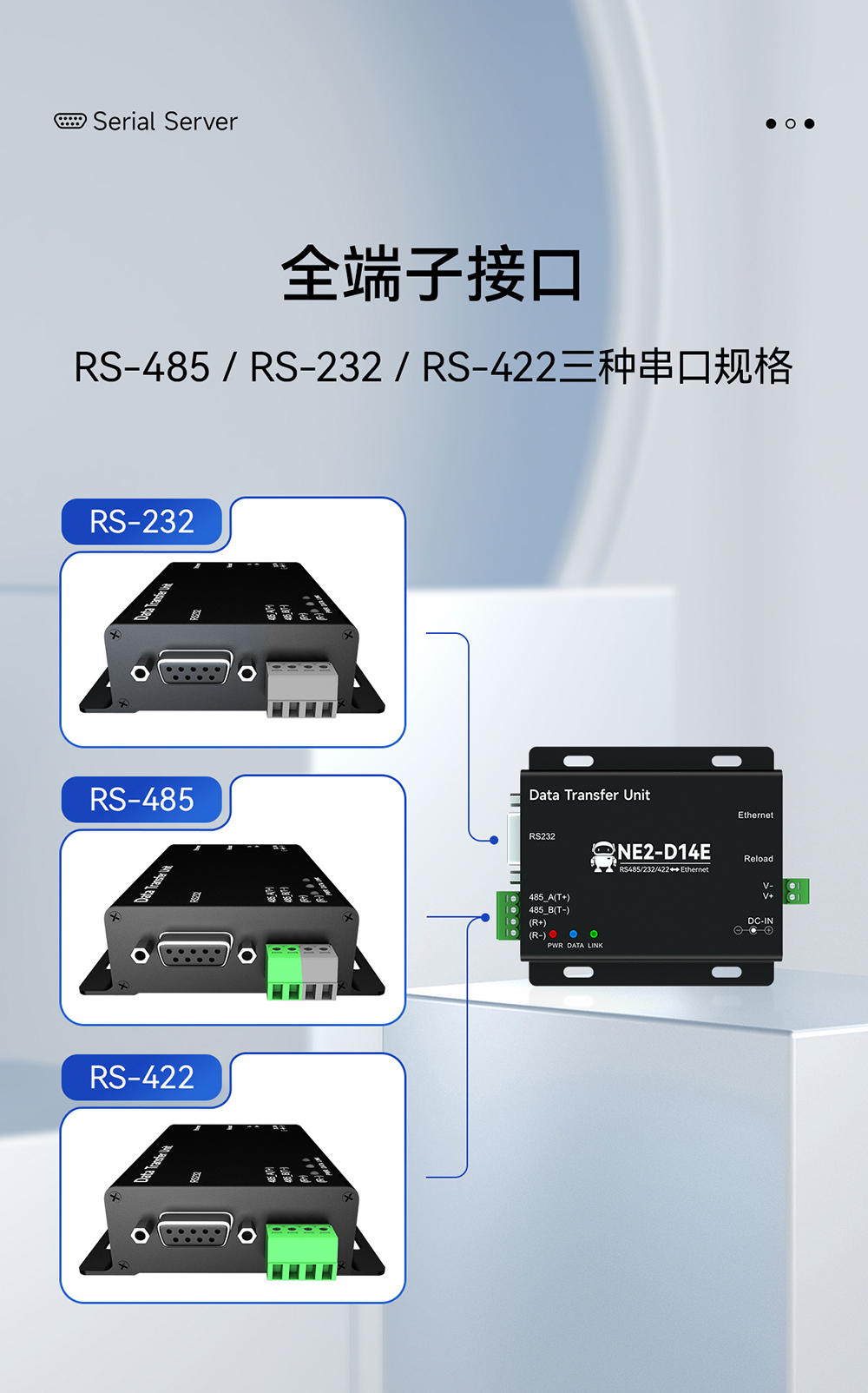

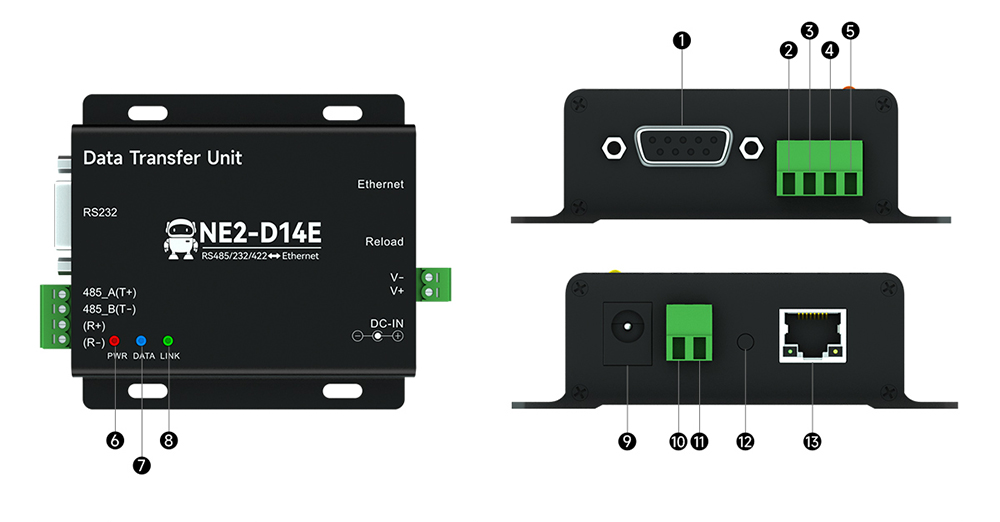

| 序號 | 名稱 | 功能 | 說明 |
| 1 | RS232 | RS232 接口 | 標準 DB9-RS-232 母頭線序 2：TXD ； 3：RXD ； 5:GND |
| 2 | 485-A(T+) | RS485/RS422 接口 | RS-485 接口的 A，RS-422 發送的 T+ |
| 3 | 485-A(T+) | RS485/RS422 接口 | RS-485 接口的 B，RS-422 發送的 T- |
| 4 | (R+) | RS422 接口（R+） | RS-422 接收的 R+ |
| 5 | (R-) | RS422 接口（R-） | RS-422 接收的 R- |
| 6 | PWR | 電源指示燈（紅） | 常亮：電源接通 ； 常滅：電源斷開 |
| 7 | DATA | 數據收發指示燈 | 藍燈閃爍：網口有數據發送至串口 綠燈閃爍：網口有數據發送至串口 熄滅：無數據交互 |
| 8 | LINK | 鏈路連接燈（綠） | 熄滅：網線未連接 閃爍：網線連接正常但是鏈路未連接 常亮：任意網絡鏈路連接成功或處于 UDP 模式 |
| 9 | DC-IN | DC 母頭電源輸入 | 直流 8～28V 輸入，請勿與鳳凰端子同時輸入 |
| 10 | VCC | 直流電源輸入 | 3.81mm 鳳凰端子，直流 8～28V 的正極，請勿 DC 頭同時輸入 |
| 11 | GND | 直流電源輸出 | 3.81mm 鳳凰端子，直流 8～28V 的負極，請勿 DC 頭同時輸入 |
| 12 | Reload | 恢復出廠按鍵 | 長按 5 秒設備執行恢復出廠 |
| 13 | Ethernet | 網路接口 | 標準 RJ45 接口 |
