在100多年前人們已經開始掌握開采石油的技術，隨著現代社會的發展，石油已成為重要的戰略物資。大到國家工業、農業、交通、國防，小到人們的衣食住行，都離不開石油。
石油是從油田油井中開采而來，油田油井大多都分布在廣袤的采油場中，油井工作狀況的監測和控制，一直是采油場一項重要內容。過去的油井大多是油井巡視員或維修工定期巡回檢查。隨著油田現代化管理水平的不斷提高，早期的巡視員方式逐漸被油井無人值守系統所代替。
因為油田油井的分布特點，無線傳輸數據方案相對于有線傳輸數據方案主要表現在系統安裝要方便很多，節省大量的布線成本。億佰特產品E90-DTU(400SL37)數傳電臺和E810-DTU-V2.0串口服務器可以很好的組合成一種基于LoRa無線傳輸數據的系統集成方案。

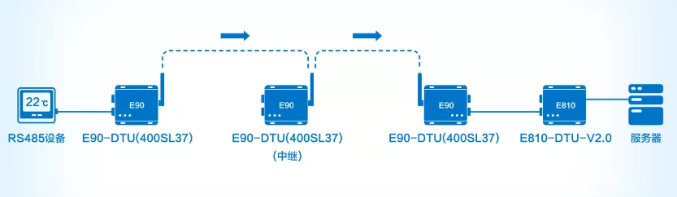

圖一
上圖是系統集成方案示意，RS485設備就是油田溫濕度、油管壓力等傳感器，通過RS485串口服務器連接E90-DTU(400SL37)數傳電臺，若需要傳輸較遠的距離（20km以上），需要增加E90-DTU（400SL37）作為中繼，另一端E90-DTU（400SL37）通過RS485或者RS232與串口服務器E810-DTU-V2.0連接，E810-DTU-V2.0通過網線與系統服務器建立鏈接，進行數據通信傳輸，實現油田中心系統服務器對油井終端環境數據的監測。下面我們來介紹系統的具體實現方式。
1、 E90-DTU(400SL37)無線數傳電臺3臺；
2、 400Mhz吸盤天線3個；
3、 E810-DTU-V2.0串口服務器1臺；
4、 Windows操作系統電腦1臺；
5、 RJ45網線一根；
6、 RS485/RS232串口線2根；
7、 溫濕度傳送器1個

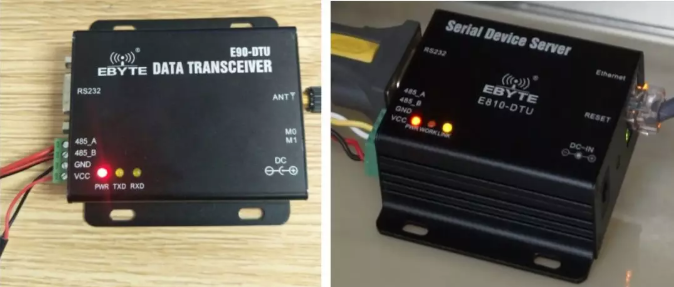

1、 連接E90-DTU(400SL37)數傳電臺、E810-DTU-V2.0串口服務器使其處于正常運行狀態；
2、 E90-DTU數傳電臺中繼組網配置，實現節點1和節點2之間通過中繼雙向數據傳輸

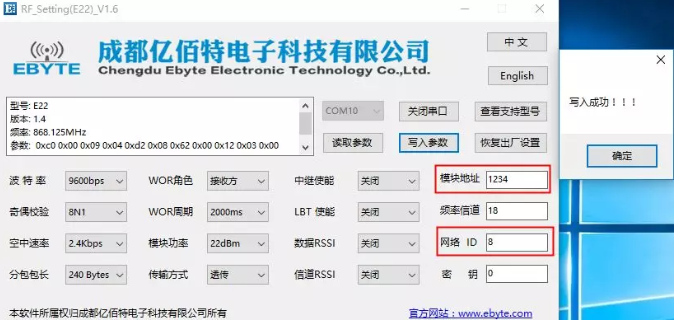

通信節點1，模塊地址1234，網絡ID為8

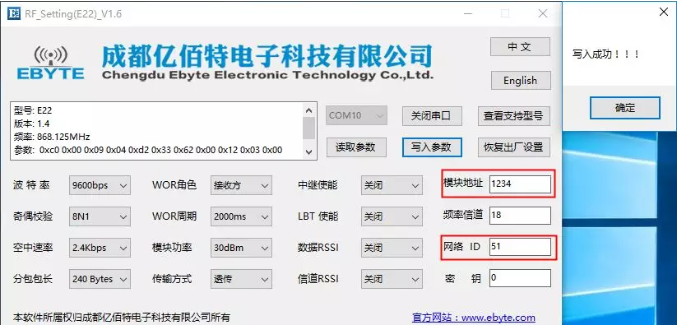

通信節點2，模塊地址1234，網絡ID為51（0x33）

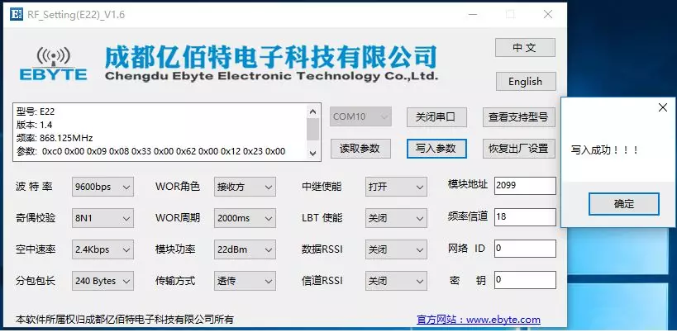

中繼電臺參數配置模塊地址2099（0x0833）

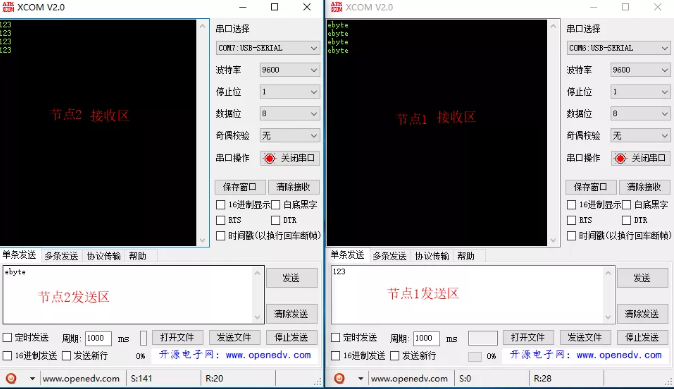

3、 節點1和節點2之間通過中繼雙向數據傳輸，通信正常

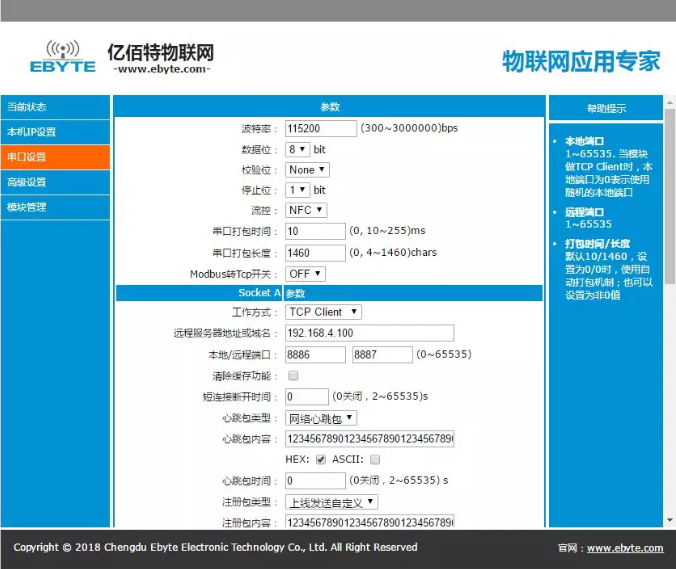

4、 E810-DTU-V2.0串口服務器網頁配置，web瀏覽器中輸入192.168.4.101，輸入賬號/密碼：admin/admin
將E810-DTU網絡工作模式設置成tcp client方式

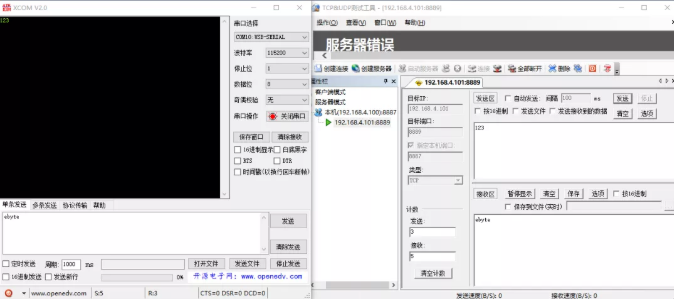

5、 配置串口調試助手，發送數據通信正常
E90-DTU(400SL37)是新一代LoRa數傳電臺，具有傳輸距離遠、可以在無法布線的困難環境下穩定可靠使用。同時E90-DTU(400SL37)結合E810-DTU-V2.0串口服務器實現網絡通信傳輸，因此是油田監測集成系統極佳的無線數據傳輸通信方案。
