該串口服務器遠程采集控制RTU設備的筆記適用于NA111、NA111-A、NB114、NS1-TB、NT1-B、NT1、NA611-S、NA611-SA等具有Modbus多主機模式的串口服務器。
串口服務器的Modbus多主機網關支持多臺Modbus TCP主機同時操作RTU設備，利用TCP/IP協議通訊打破RTU數據總線上只能存在一臺主機的限制。
本例程同時接入一臺HMI（使用MCGS嵌入版軟件）和SCADA（組態王）軟件利用串口服務器（本文以NA111系列為例）實現多主機控制采集RTU設備（這里通過Modbus Slave）。
軟件：MCGSE組態環境（MCGS嵌入式開發環境）、King View(組態王)、ModBus Slave、億佰特網絡配置工具；
硬件：NA111串口服務器、USB轉RS485模組工具、DC 12V電源適配器、線材若干；

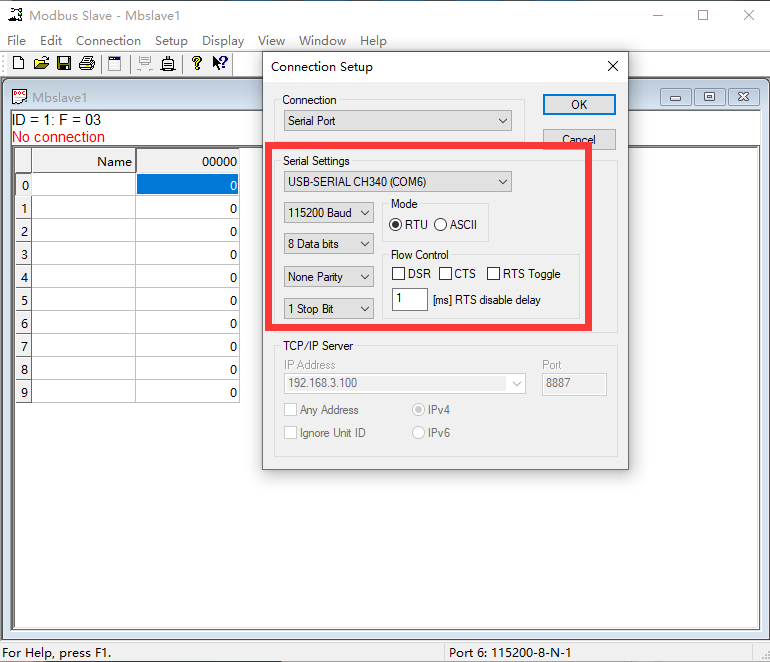

首先創建一個Modbus從機，注意串口波特率參數與轉換協議的配置，串口服務器協議需要選擇RTU，波特率可以根據RTU設備與串口服務器支持的波特率自由配置，通訊距離較遠的建議使用低波特率保證傳輸?shù)姆€(wěn)定性，這里就使用115200-8N1波特率，取消勾選流控相關參數。

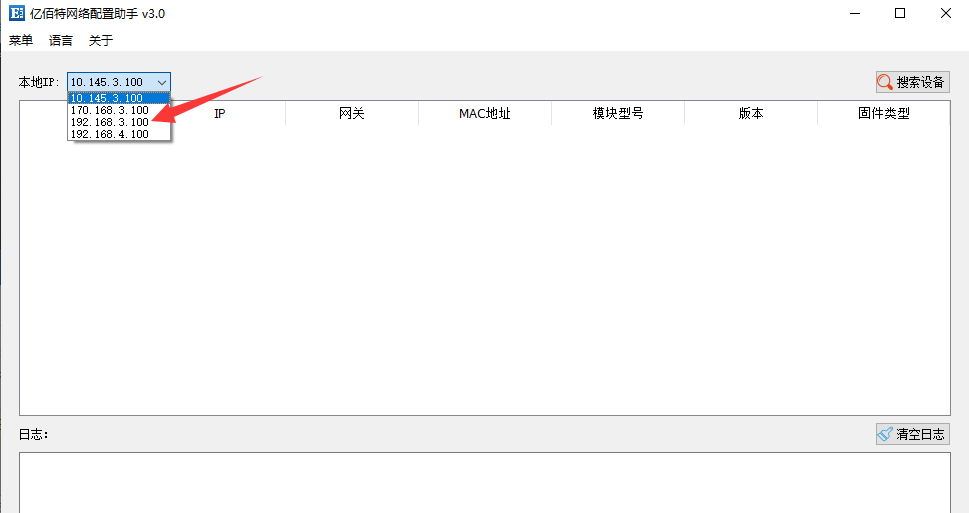

接下來就可以配置串口服務器，設用PC打開設備對應的上位機（億佰特網絡配置工具），選擇與串口服務器連接的以太網網卡（建議使用以太網接口配置設備），配置時地址可以不同，通訊時必須處于同一網段同一局域網下；

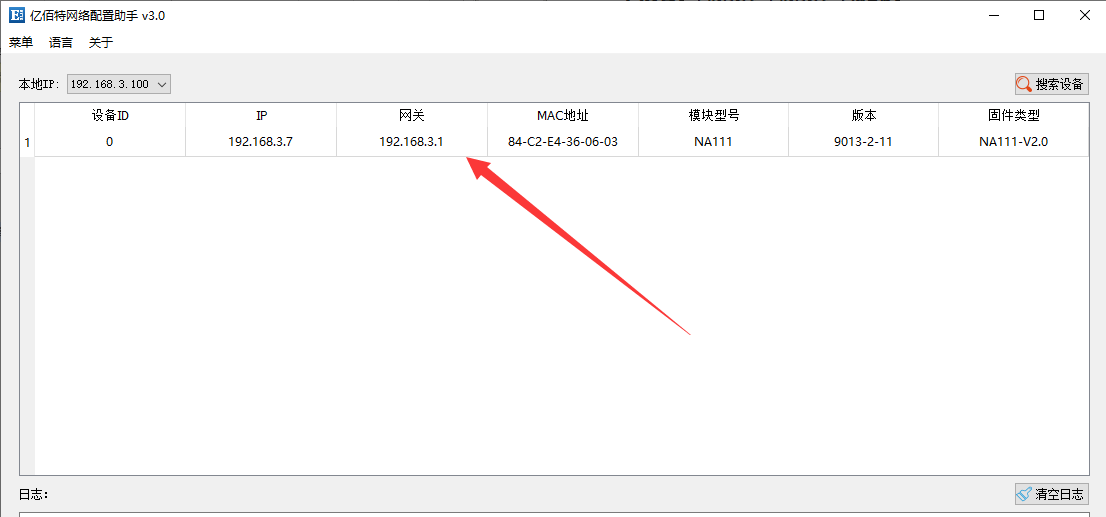

選擇需要配置的設備，打開配置界面；

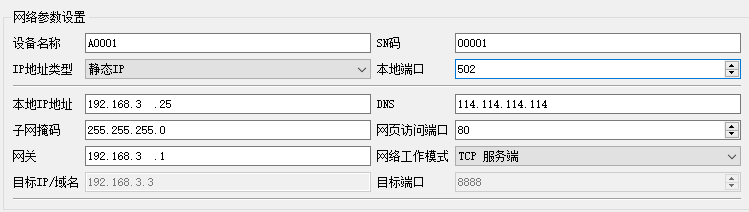

首先配置網絡參數用于HMI與組態王連接串口服務器，需要保證組態王、HMI、串口服務器處于同一局域網相同網段，PC使用靜態IP(192.168.3.100)，因此需要配置串口服務器的IP為192.168.3.25，多主機模式僅支持服務器模式，因此網絡工作模式配置為TCP服務端，配置端口為502，網關配置為192.168.3.1；
配置串口參數與RTU設備保持一致使用115200-8N1；

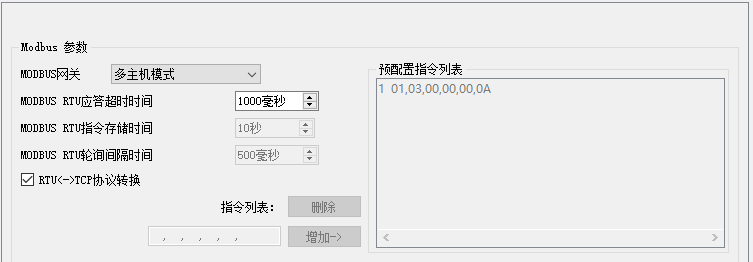

配置串口服務器的網關模式，選擇多主機，根據實際情況配置應答超時時間與請求主機同步配置，根據協議需求配置多主機模式的協議類型，如果主機使用Modbus TCP協議而從機使用Modbus RTU協議因此需要勾選“RTU<->TCP協議轉換”；

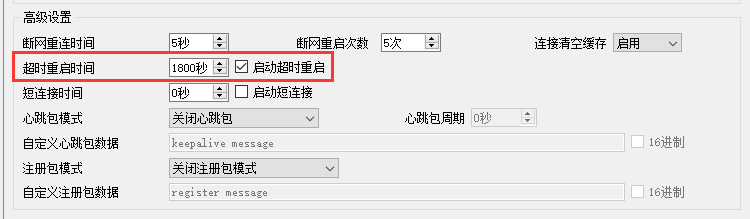

長時間無數據通訊的運行環境可以關閉超時重啟功能，防止因主機長時間不請求導致串口服務器重啟，這里還是啟用該功能；

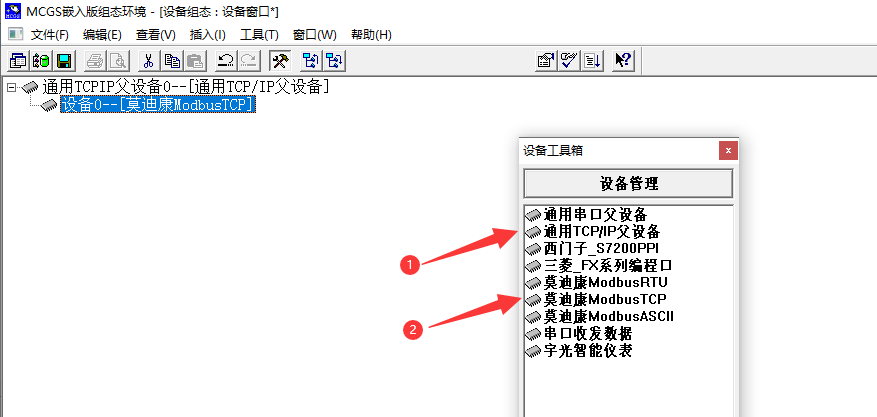

配置HMI，連接串口服務器，先要添加設備驅動，選擇“PLC”à“莫迪康”à“Modbus TCP”，該驅動不能直接使用，需要掛載到父設備驅動下才能使用，因此還需要添加“通用TCP/IP父設備”；

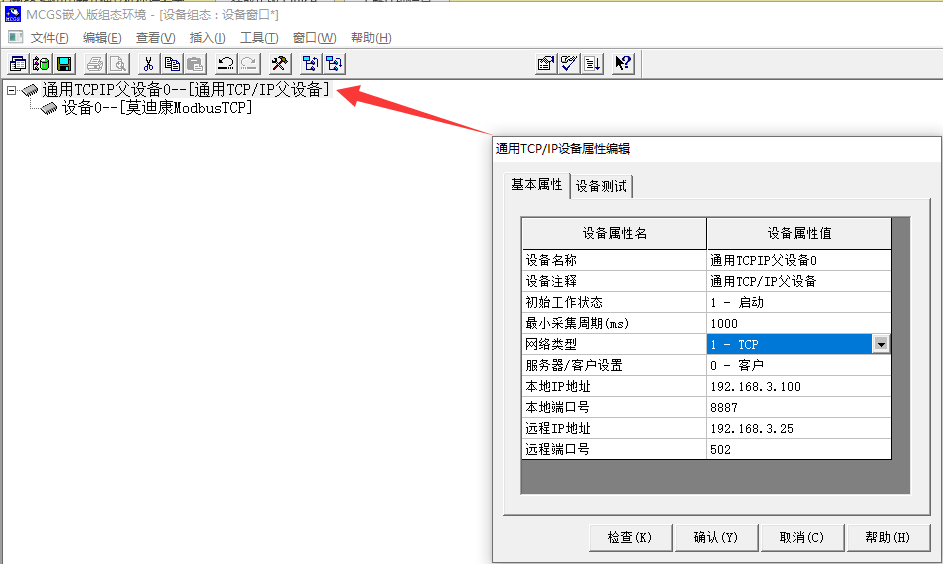

配置父設備（即：HMI的本機IP與端口以及協議模式為TCP客戶端）與目的IP參數（即：串口服務器的IP與端口）；

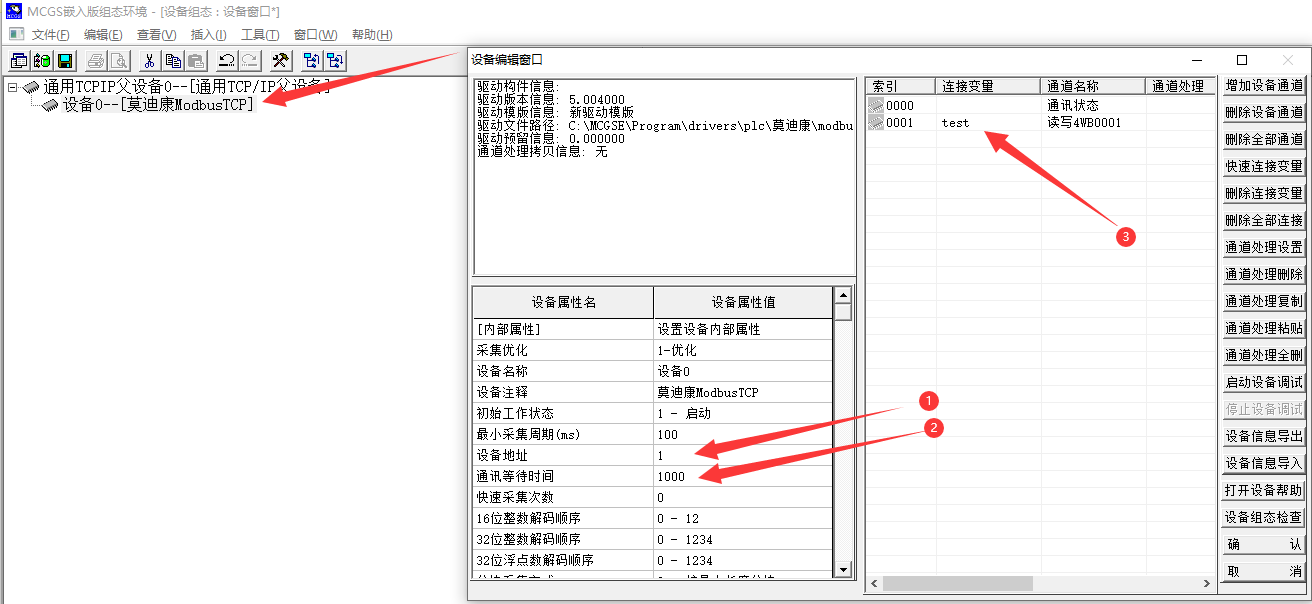

串口服務器配置“Modbus TCP”協議設備，配置從機Modbus設備地址（即：1），配置Modbus等待時間（即：串口服務器配置的“Modbus應答超時時間”），配置需要HMI操作的參數寄存器（即：從機的寄存器類型與寄存器的地址）并關聯HMI配置變量；

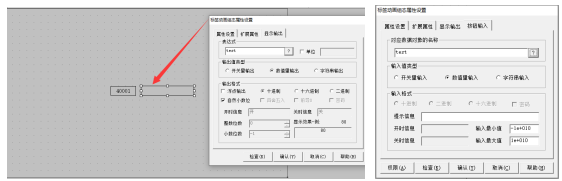

添加一個界面，在該界面添加一個文本控件勾選“顯示輸出”與“按鍵輸入”，并配置如下參數；

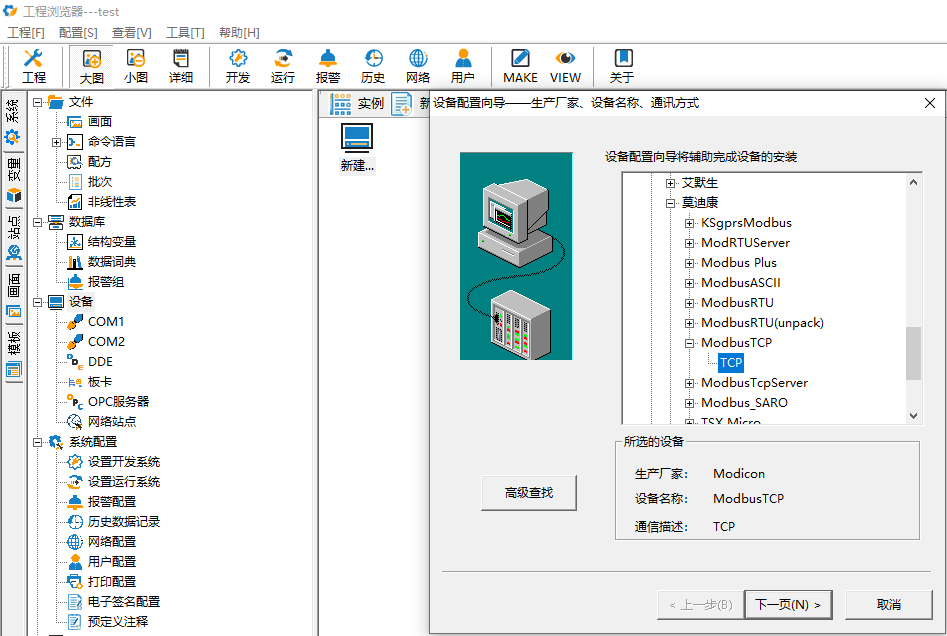

首先創建設備驅動，點擊“設備”à“新建”打開設備驅動配置界面；

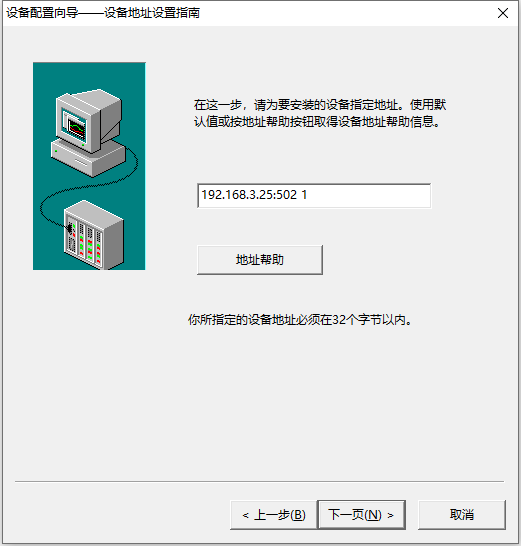

一直進行下一步直到下圖界面配置遠程設備的IP與端口（即：串口服務器的IP與端口），可以查看地址幫助連接每個參數的含義，這里配置的參數不指定網絡連接超時參數使用該軟件默認值；
接下來一直下一步直到完成；

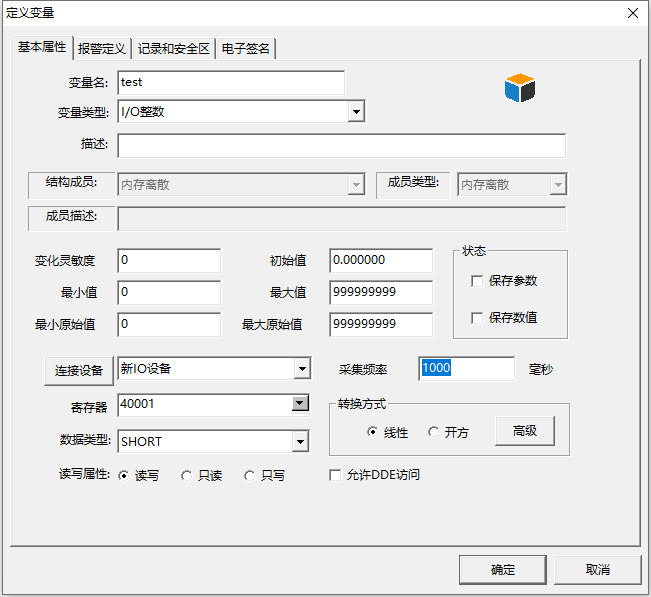

配置變量關聯RTU設備的寄存器，如下圖所示：

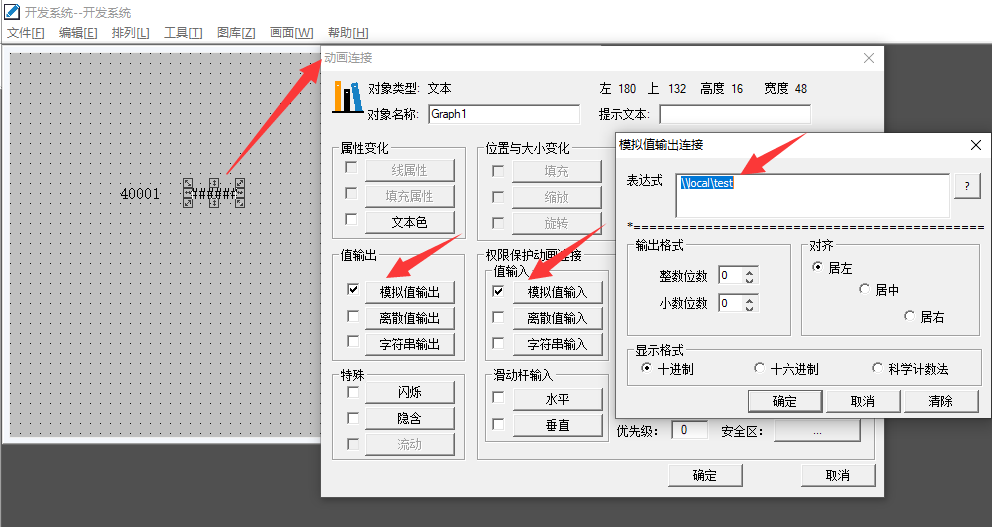

配置界面，添加文本控件勾選模擬值輸出與模擬值輸入，關聯變量“test”;

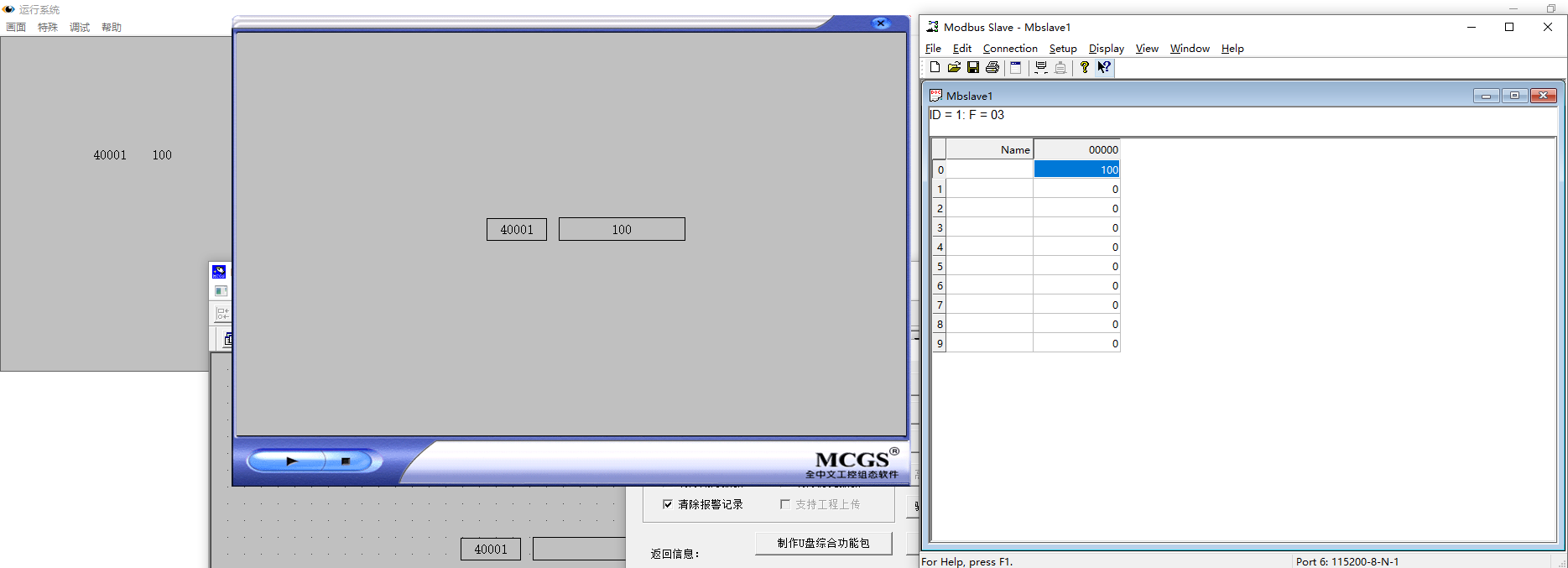

啟動組態王的“運行系統”，同時開啟“HMI仿真運行系統”，仿真延時如下：
