串口服務器，PLC，藍牙m(xù)esh，ZigBee自組網，lora模塊、數字量，射頻模塊，模擬量，開關量，通信協議，協議棧……
工控的小伙伴每天都在跟這些專業名詞打交道，說起來跟吃飯一樣簡單，今天我們就一起來聊一聊什么是串口服務器，讓大家從一個簡單的設備開始進入工控的世界~
要想知道什么是串口服務器，就得先知道什么是串口。
串口又叫串行數據接口，主要是用來表示傳遞各種的數據的通信接口，通常指COM口。一般分為RS232、RS422、與RS485三種。
RS232接口主要用于計算機串行接口外設連接，采用全雙工方式傳輸，傳輸距離大約為15米左右。

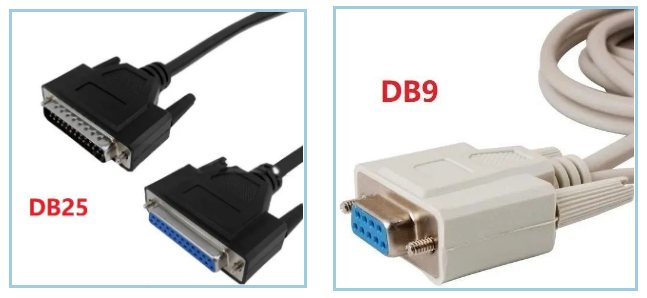

你看這倆圖是不是很熟悉？
傳統的RS232標準接口有22根線纜，一般采用標準25芯D型插頭座，也被稱為DB25?，F(xiàn)在25芯插頭座已很少采用，簡化為9芯D型插座DB9，使用TX、RX、GND三根線纜。
RS422接口是典型的四線接口，加上地線組成了五線接口，最大傳輸距離為1200米左右，采用全雙工進行數據傳輸，使用R+、R-、T+、T-和GNDA組成了RS422線纜。

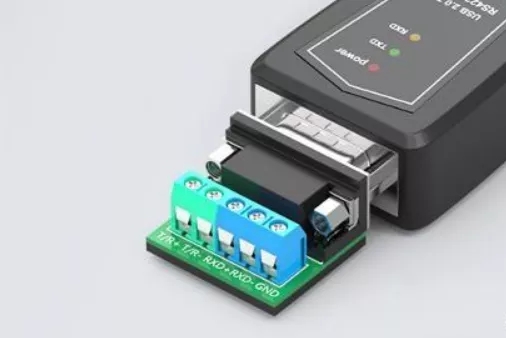

這個可能見得少，大概長這樣：
可以將RS422線纜看做兩個RS485線纜組成，你說啥是RS485接口？

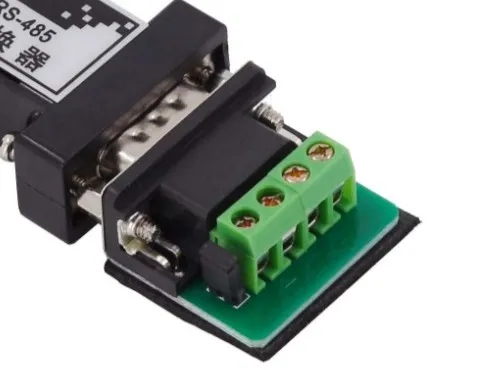

RS485接口由RS422接口基礎上發展而來，采用兩線制傳輸方式，有A、B兩根線組成，最大傳輸距離在1800米左右。由于采用兩線制差分傳輸，所以RS485是半雙工傳輸方式。
你可以理解為這是個RS422 plus

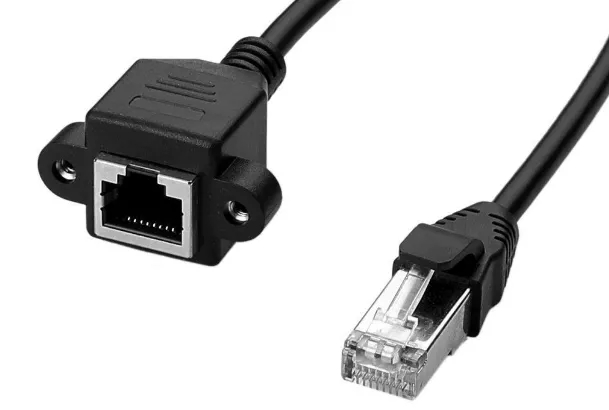

以太網網口大家都是經?？吹?，在工控圈它有個專業名詞叫“RJ45”接口，也叫“網絡數據連接的接口”。通過RJ45網口，數據可以在局域網內實現傳輸。
了解清楚串口服務器常見接口的基本概念以后，串口服務器就很好理解了。
串口服務器提供串口轉以太網網絡功能作用，能夠?qū)S-232/485/422串口轉換成TCP/IP協議網絡接口，實現RS-232/485/422串口與TCP/IP協議網絡接口的雙向數據透明傳輸。

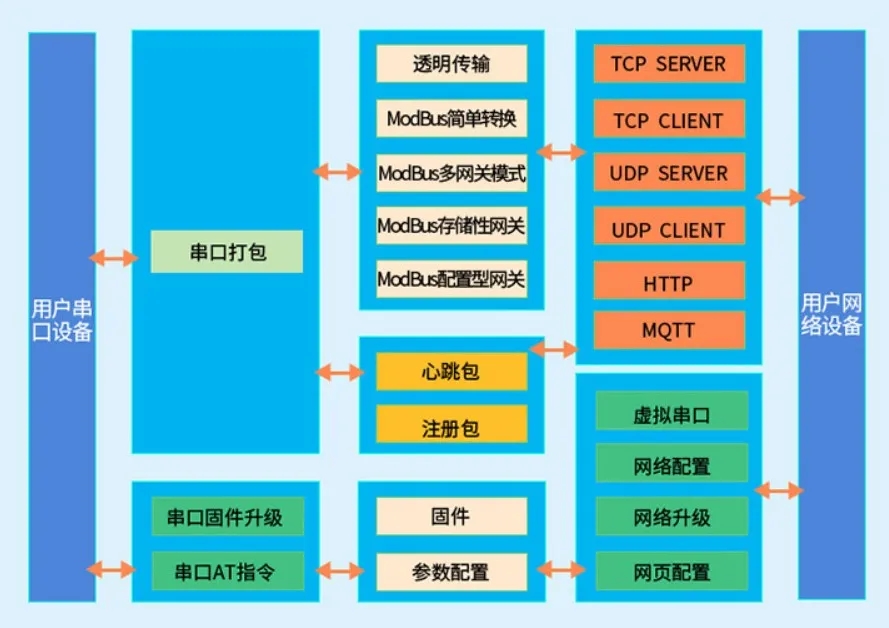

看不明白？那你看看這個：
你可以理解為，串口服務器就是兩個無法直接通信的設備之間的轉換器。
億佰特自主研發的NA11x以太網串口服務器，該RS485串口服務器就可以實現RS485串口與RJ45以太網網口之間數據透明傳輸。
NA系列串口服務器還具備ModBus網關功能，可實現ModBus RTU協議與ModBus TCP協議之間相互轉換，協議自動適配，簡單設置即可穩定工作。

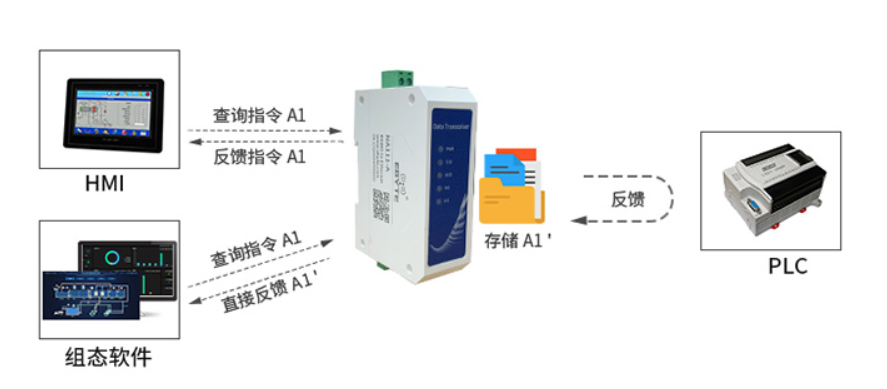

NA系列串口服務器提供TCP與UDP四種通信機制，快捷配置即可實現數據傳輸，在Sever模式下更是支持6路socket同時連接。串口服務器除了簡單的協議轉換模式外，串口服務器還支持多主機網關功能，允許多臺主機同時通過串口總線讀寫從機設備信息，不產生沖突，大大提高了效率，最大程度上避免了數據錯亂的現象。如果遇到PLC查詢周期較長，超時未響應現象，串口服務器還可使用存儲型網關功能，串口服務器設備會自動存儲以太網上主機發送的功能，并在串口線上自動輪詢，并將串口線上返回的數據存在設備內部存儲器中，方便查詢的同時提升了查詢效率，適用于多主機模式下需要高速查詢的場所，使得實時性得到了保障。
如果僅針對串口服務器的某些指令需要快速響應，可使用串口服務器配置型網關模式，通過配置軟件、上位機等方式將指令寫入設備中，設備上電即在串口線上自動輪詢，需要查詢時能做到快速響應。該串口服務器產品還支持標準MQTT協議，更有上位機、AT指令、網頁配置等多種配置方式，上手簡單，支持標準導軌卡扣安裝，設計十分貼心！
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多串口服務器產品和物聯網技術資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
