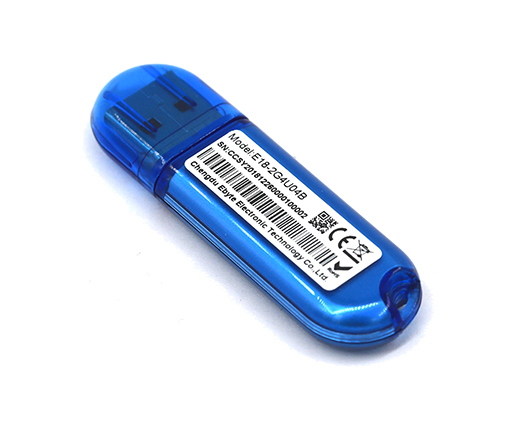

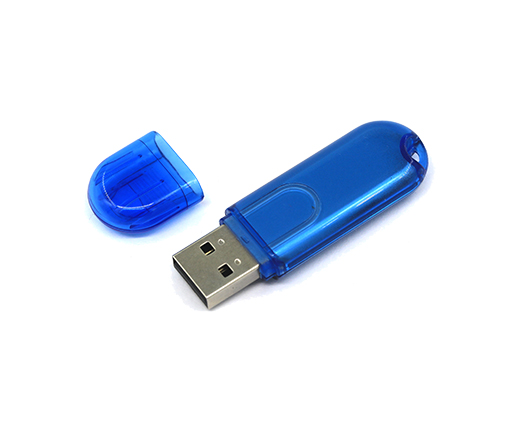

芯片方案：CC2531
工作頻率：2.394~2.507GHz
通信距離：200m
接口類型：USB
產品尺寸：59*18mm
產品重量：8.7±0.1g

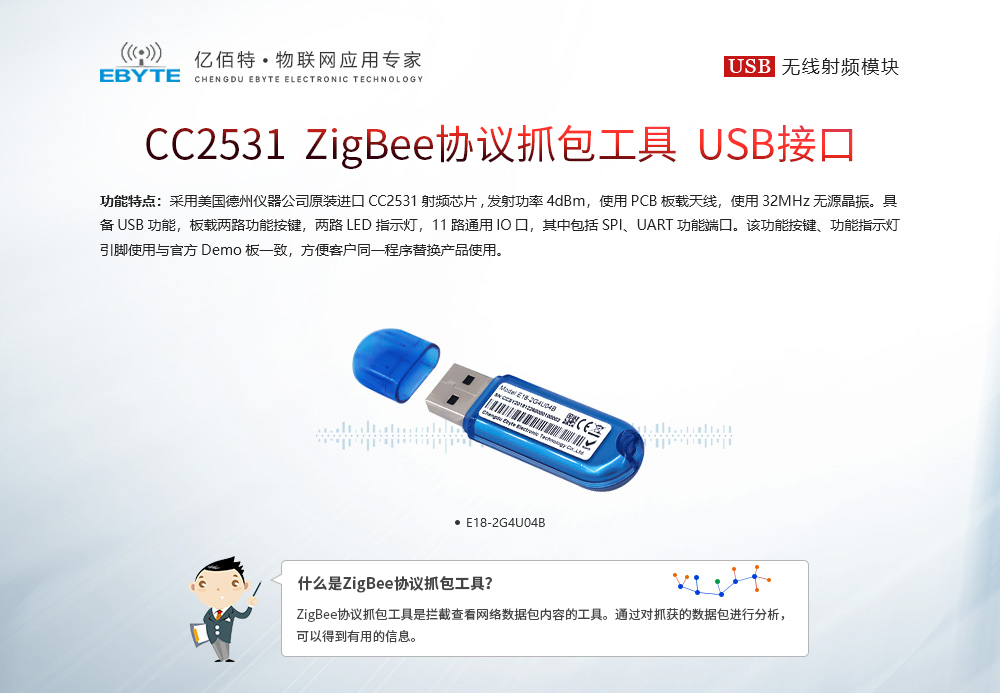

產品簡介：E18-2G4U04B采用美國德州儀器（TI）公司原裝進口CC253射頻芯片，芯片內部集成了8051單片機及無線收發器，集成 PA+LNA，極大的擴展通信距離、提升通信穩定性，并配置了ADC采樣，遠程PWM 波輸出控制，遠程GPIO控制等功能。zigbee模塊出廠自帶ZigBee協議抓包固件，用戶也可自行燒錄其他固件程序。

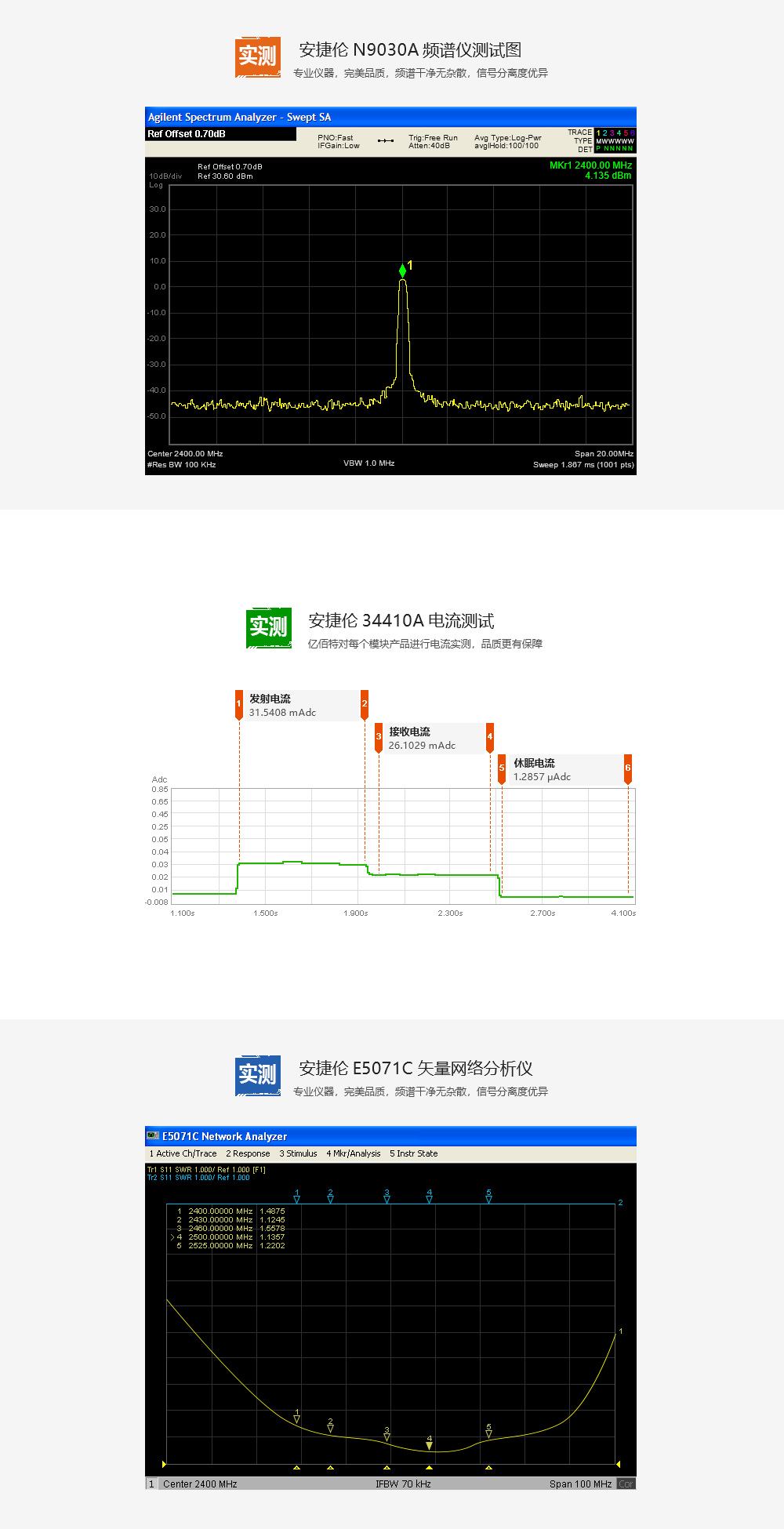

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2.394~2.507 GHz | 支持 ISM 頻段 |
| 發射功率 | 4 dBm | |
| 接收靈敏度 | -96.4 dBm | 空速 250kbps |
| 實測距離 | 200米 | 晴朗空曠環境，天線高度2.5m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | CC2531F256RHAT/QFN40 | |
| FLASH | 256 KB | |
| RAM | 8 KB | |
| 內核 | 8051 微控制器 | |
| 尺寸大小 | 59 * 18 mm | |
| 供電方式 | USB | 加外殼帶帽 |
| 支持協議 | ZigBee | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.7 | 5 | 5.5 | V | USB 供電 |
| 工作電壓 | 2.0 | 3.3 | 3.6 | V | 板載電源孔供電 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 31.5 | - | mA | |
| 接收電流 | - | 26 | - | mA | |
| 休眠電流 | - | - | - | μA | |
| 工作溫度 | -40 | - | 85 | ℃ | 工業級設計 |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

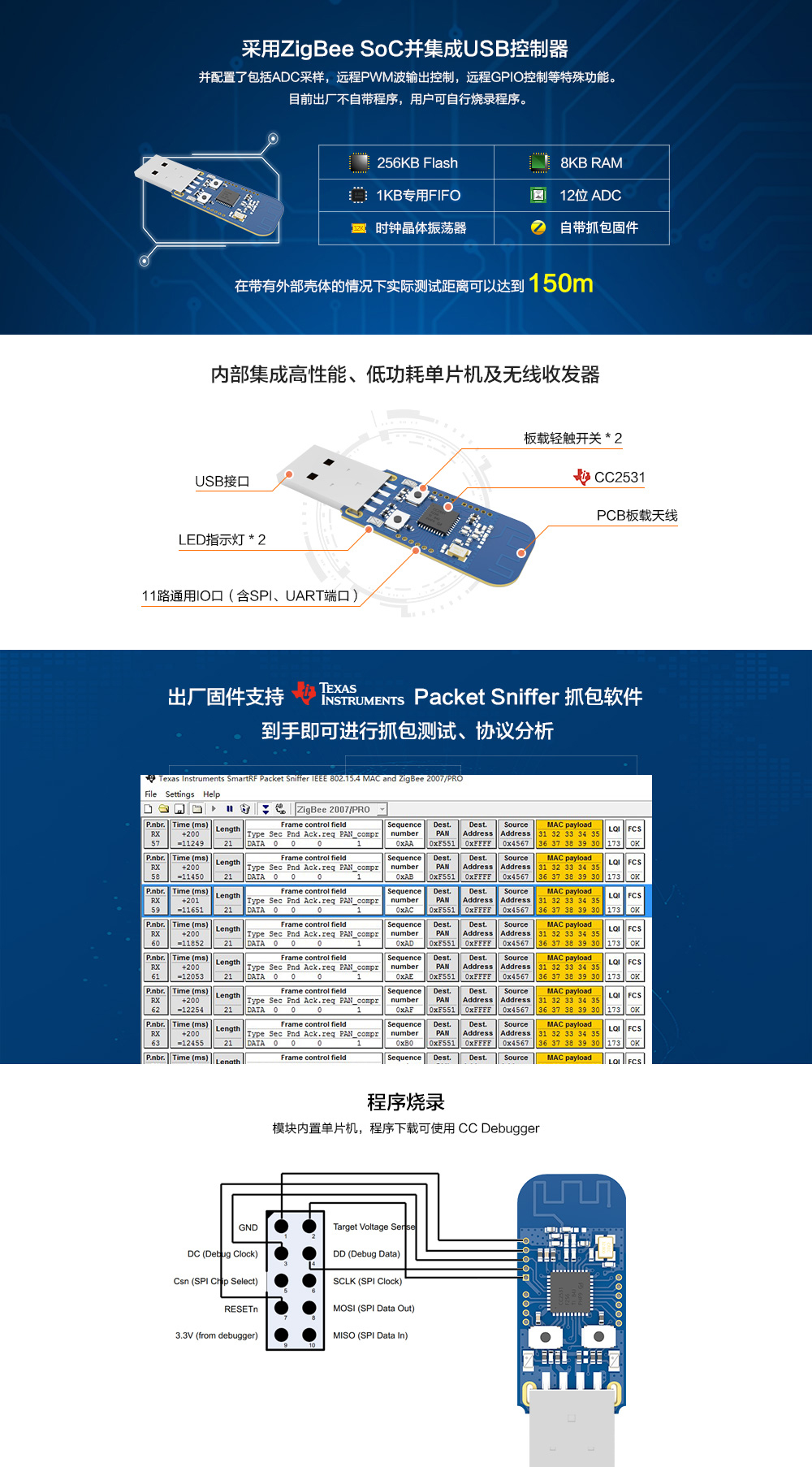

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | P1.4 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 2 | P1.5 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 3 | P1.6 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 4 | P1.7 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 5 | VCC | 電源 | 支持電壓 2.0V—3.6V（盡量避免與 USB 同時供電） |
| 6 | DD | 輸入/輸出 | 程序下載口 P2_1(詳見 CC2531 芯片手冊) |
| 7 | DC | 輸入/輸出 | 程序下載口 P2_2(詳見 CC2531 芯片手冊) |
| 8 | RESET | 輸入 | 復位（產品內部已加復位電路） |
| 9 | GND | 電源 | 接地 |
| 10 | P0.2 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 11 | P0.3 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 12 | P0.4 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 13 | P0.5 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 14 | P0.6 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 15 | P0.7 | 輸入/輸出 | 通用 IO 口（詳見 CC2531 芯片手冊） |
| 16 | LED | 信號指示 | 連接 CC2531 芯片 P1.1，高電平驅動亮 |
| 17 | LED | 信號指示 | 連接 CC2531 芯片 P0.0，低電平驅動亮 |
| 18 | 按鍵 | 功能按鍵 | 連接 CC2531 芯片 P1.3，低電平有效 |
| 19 | 按鍵 | 功能按鍵 | 連接 CC2531 芯片 P1.2，低電平有效 |
| 產品說明書 |
【用戶手冊】E18-2G4U04B_Usermanual_CN  |
| 開發測試 |
| 【封裝文件】Pcb_E18-2G4U04B |
| 【芯片資料】CC2531 |
| 工具軟件 |
| 【參數配置】上位機_Zigbee_3.0 |
| 【ZigBee 2.0】E18系列舊版本相關文件 |
| 【通信測試】串口調試助手_XCOM |
| 應用文檔 |
| 【AN2022001】E18-系列固件升級方法 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【天貓店鋪】：https://detail.tmall.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.xn4i0.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：E18系列如何對模塊進行編程開發？需要使用那些工具和軟件？ |
| 答：不同的開發群體需要用的到工具不同，不同應用也不相同。關于客戶自己的開發需要用到的資料及工具，可參考 http://www.ti.com。 |
| ★ 問：模塊支持 ZigBee Home Automation協議不？ |
| 答：支持。 |
| ★ 問：二次開發，遇到如下問題，可否提供些建議： 用的是ZStack-CC2530-2.3.0-1.4.0協議棧 作二次開發 問題如下： 1.終端設備啟動的時候，有時候入網不了 2.終端設備用著用著就斷網，而且不會重新入網。 |
| 答：出廠已經有組網軟件了,具體事宜可與客服溝通。 |
| ★ 問：請問下，怎么固定終端模塊的網絡短地址，不會因為協調器重啟網絡短地址改變。 |
| 答：出廠已經有組網軟件了,我們自帶的組網程序不能固定。 |
| ★ 問：20170705之前的版本可以燒錄程序，從20170925之后用之前的燒錄方式燒錄不上，請問是什么原因? |
| 答：建議先擦除再燒錄，后面都是加了保護的。 |
| ★ 問：下載口可以復用嗎？ |
| 答：可以實現，但是不推薦使用下載IO復用為功能引腳使用 |
