芯片類型：CC2530
接口類型：RS485
發射功率：27 工作頻段：2.405~2.480GHz
產品尺寸：68*66*21mm 產品重量：64g±5g
產品簡介：E18-DTU(Z27-485)是一款以ZigBee3.0技術為基礎的無線數傳電臺，具有透傳，協議傳輸?shù)榷喾N功能。無線數傳電臺提供某些特殊條件下專網中監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與 PLC，RTU，雨量計、液位計等數據終端相連接。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 單位 | 參數值 | 備注 |
| 工作頻段 | GHz | 2.405 ~ 2.480 | 支持ISM 頻段 |
| 發射功率 | dBm | 27 | |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 接收靈敏度 | dBm | -99.0 ± 1.0 | 空中速率為 250kbps |
| 串口波特率 | bps | 9600、19200、38400、57600、115200 | 默認115200bps |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 最小發送包長 | byte | 1 | |
| 實測距離 | Km | 2.5 | 晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kBps。 |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射電流 | mA | 281.3 @27dBm | |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 |
| 主要參數 | 參數值 | 備注 |
| 射頻芯片 | CC2530 | TI 原裝進口 |
| 產品尺寸 | 68*66*21mm | 不含天線 |

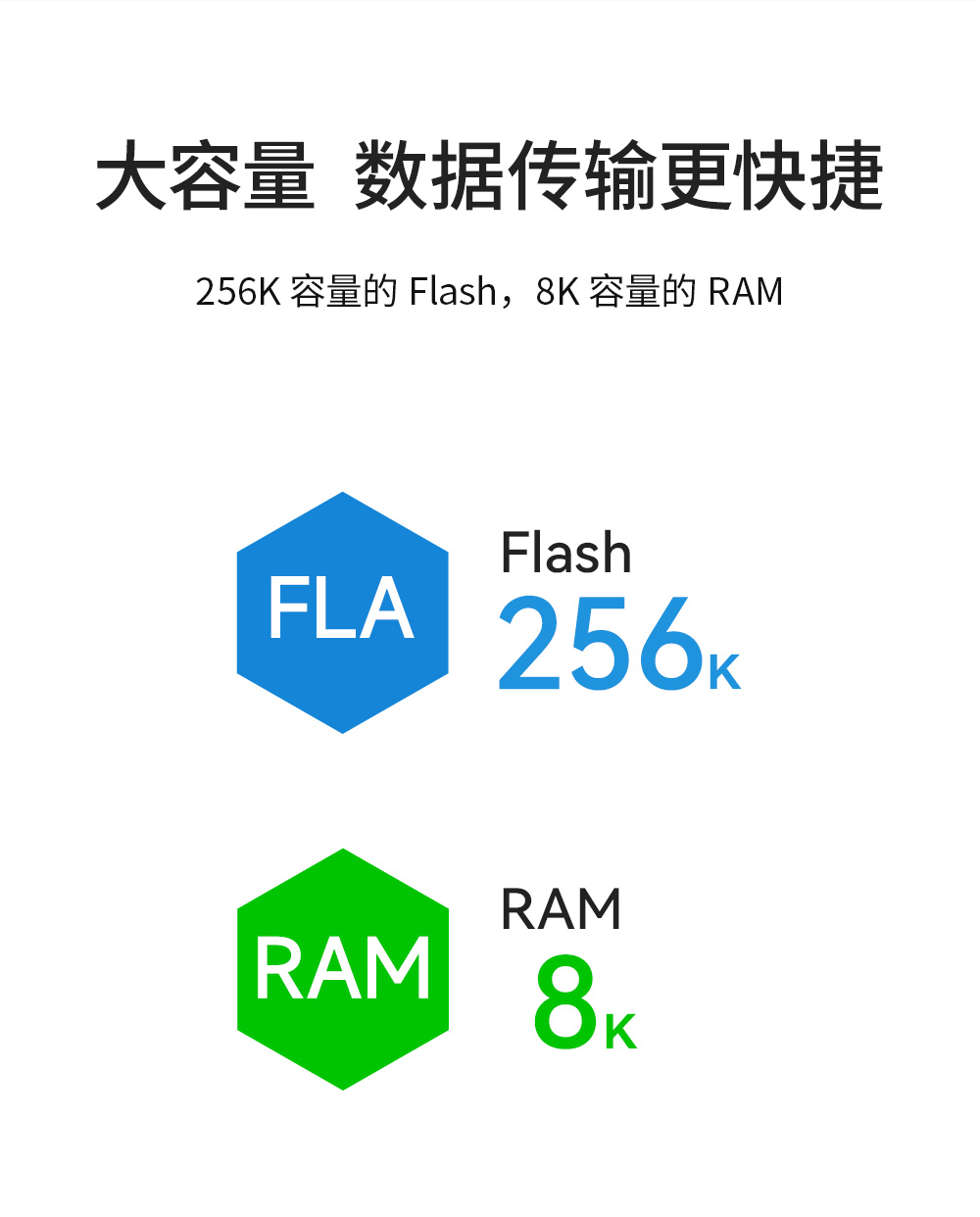

| FLASH | 256KB | |
| RAM | 8KB | |
| 支持協議 | ZigBee3.0 | |
| 通信接口 | RS485 | 3.81mm接線端子 |
| 天線接口 | SMA-K | 外螺紋內孔 |
| 序號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端； |
| 5 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端； |
| 12 | 天線接口 | SMA-K 接口 | 外螺紋內孔，長 8 mm，特征阻抗 50Ω |
