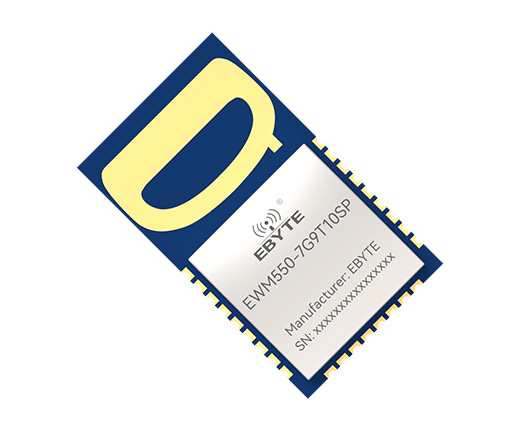

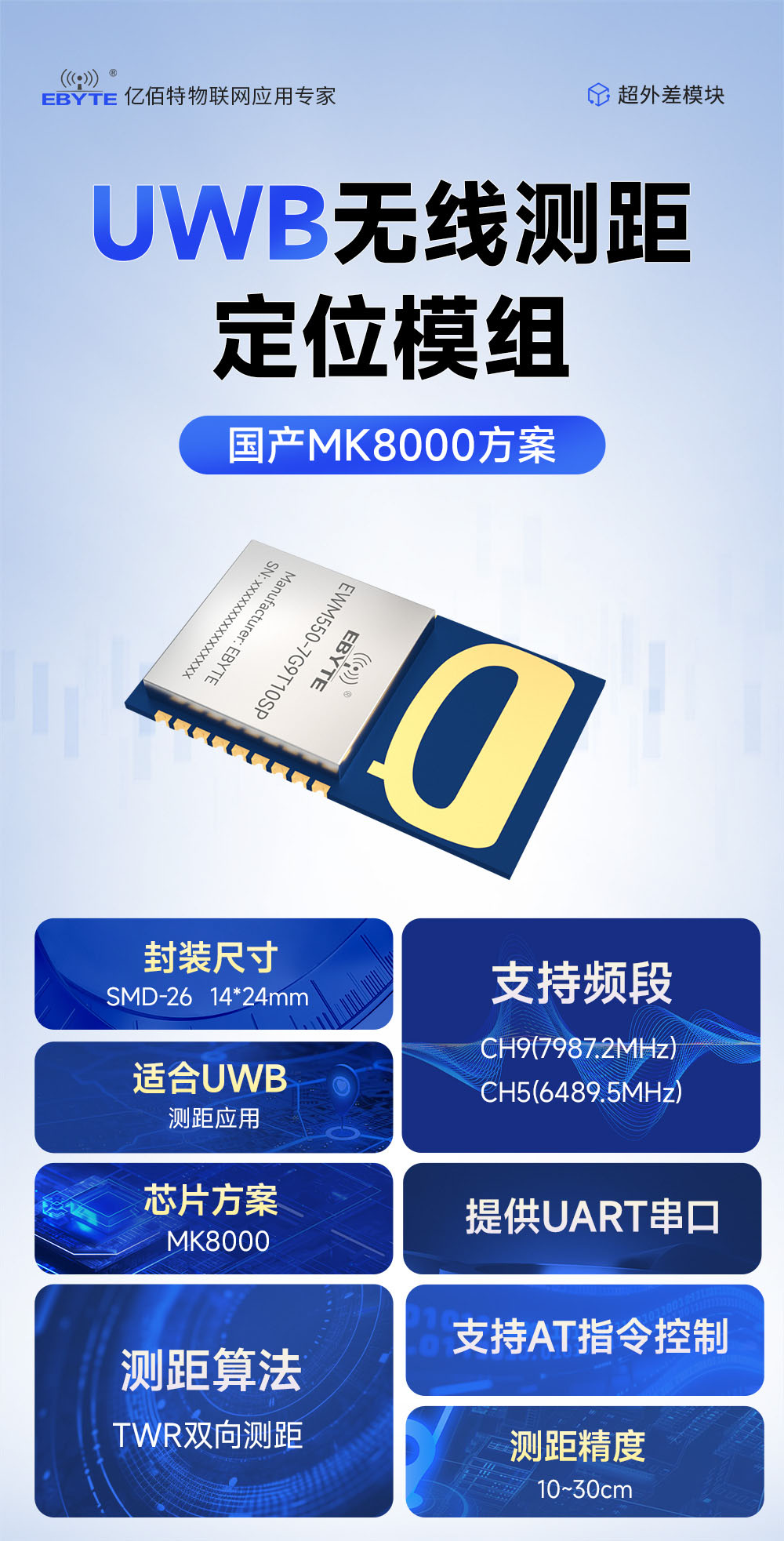

芯片方案：MK8000
工作頻段：7.9GHz
測距距離：130m
通信接口：UART
產品尺寸：14*24mm

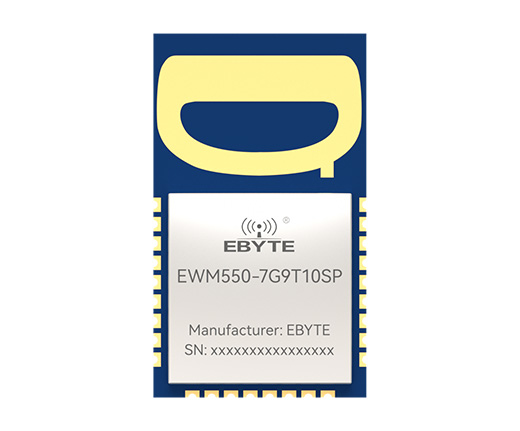

產品簡介：EWM550-7G9T10SP超寬帶無線測距模組是成都億佰特推出的全新的國產UWB超寬帶無線測距模組，支持UART串口通訊。默認工作在7737.2~8237.2MHz頻段，即CH9信道，中心頻點7987.2MHz，帶寬為499.2MHz。UWB測距定位模組提供基于UART的通用AT指令、以及靈活的參數配置能力。用戶可根據需求，完成模組多種參數的配置。
| 參數名稱 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 1.8 | 3.3V | 3.6V | ≥3.3V可保證輸出功率，超過3.6V有燒毀風險 |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%） | 10 | - | 90 | - |
| 休眠電流（uA） | 7.9 | 8 | 8.1 | 掉電模式下 |
| 發射電流（mA） | 42 | 43.3 | 44.6 | @3.3V，以最大發射功率發射 |
| 接收電流（mA） | 6.4 | 6.6 | 6.8 |

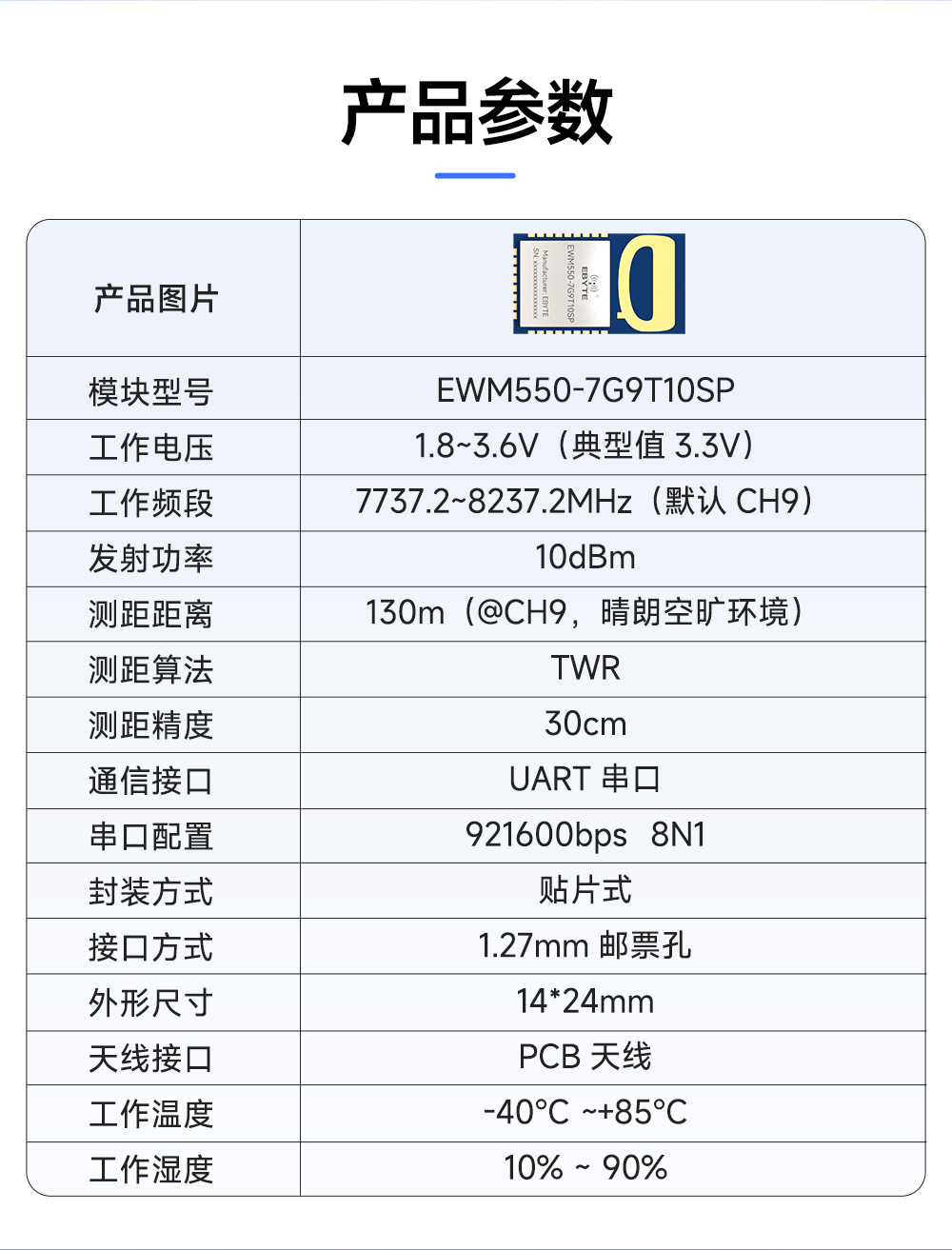

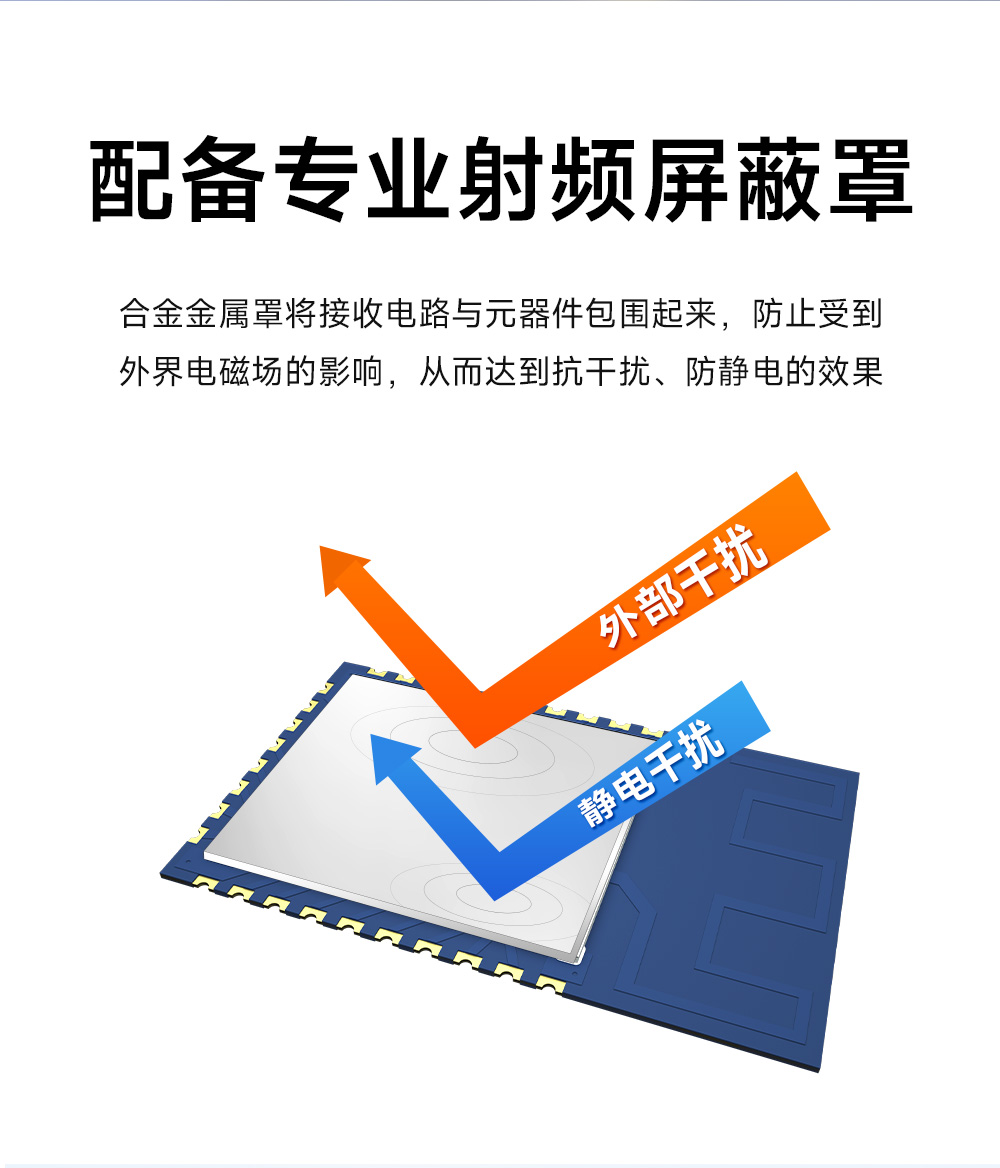

| 參數名稱 | 參數值 | 備注 |
| 工作頻段 | 7737.2~8237.2MHz（CH9） | 默認CH9，支持配置為CH5 |
| 發射功率 | Channel9：10dBm | @3.3V，最大發射功率 |
| 天線形式 | PCB板載天線 | 專用天線設計 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔(間距1.27mm) | - |

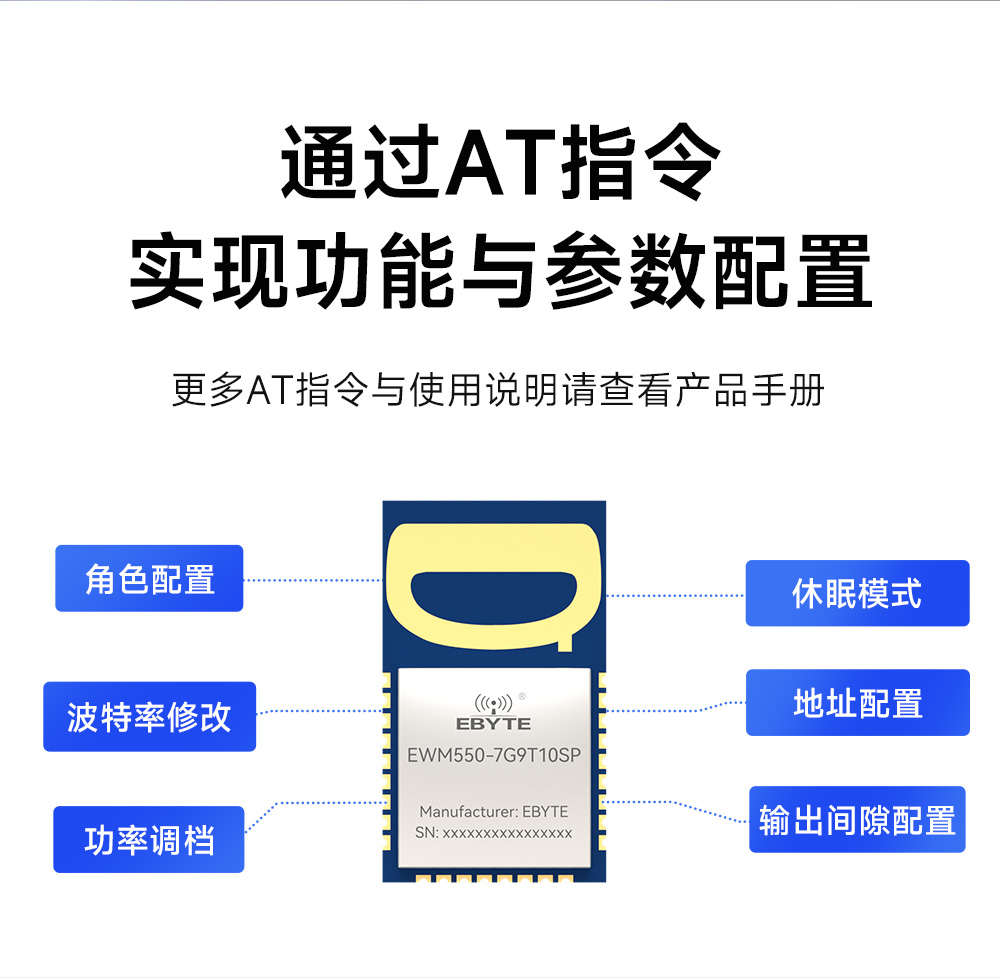

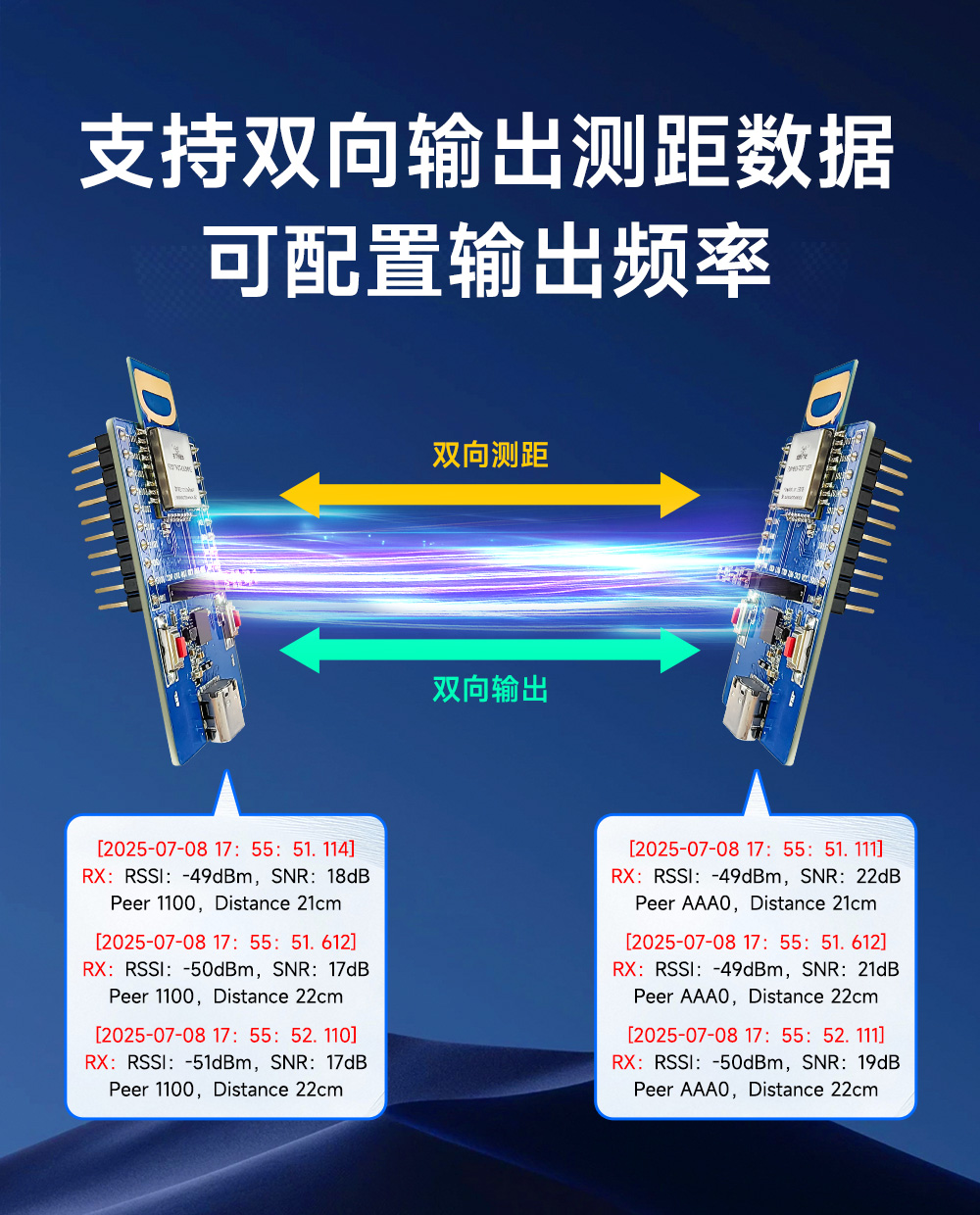

| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 921600bps 8N1 | - |
| 測距算法 | TWR | - |

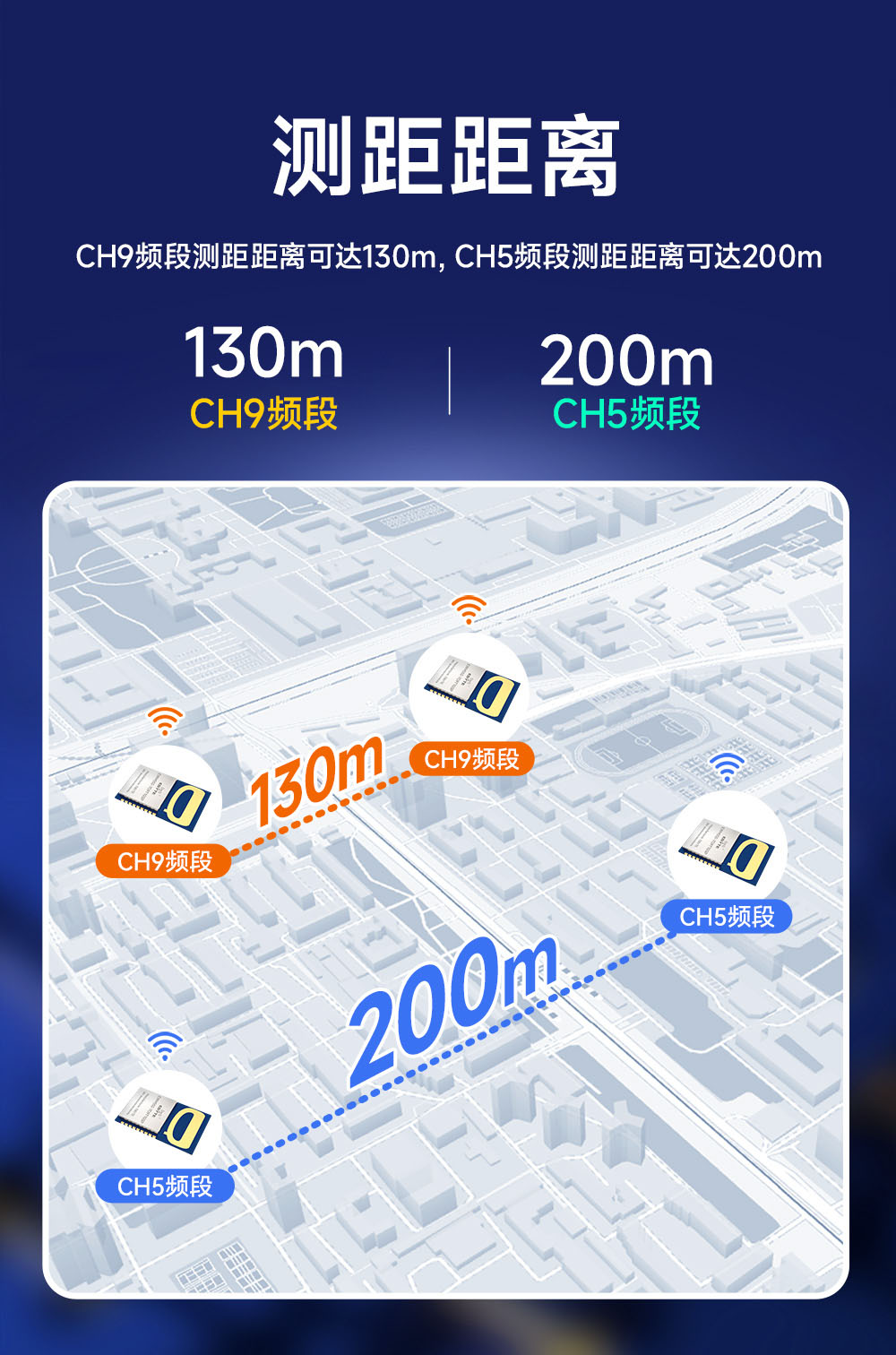

| 測距距離 | 130m | 晴朗空曠環境下 |
| 測距精度 | 750px | - |

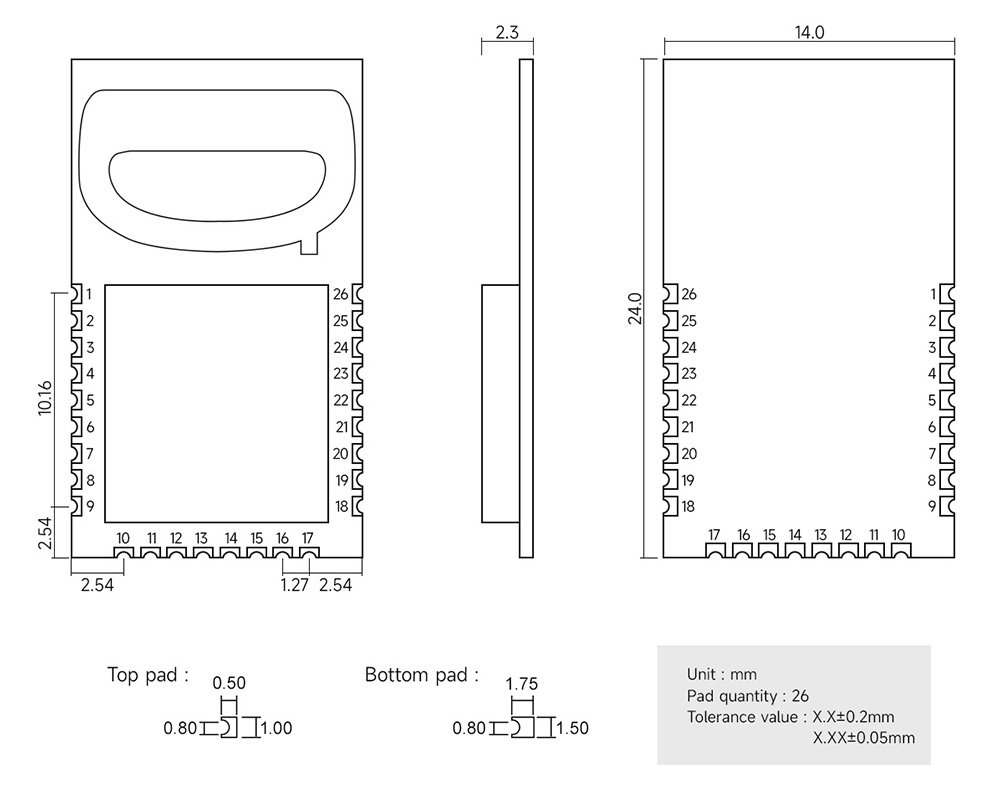

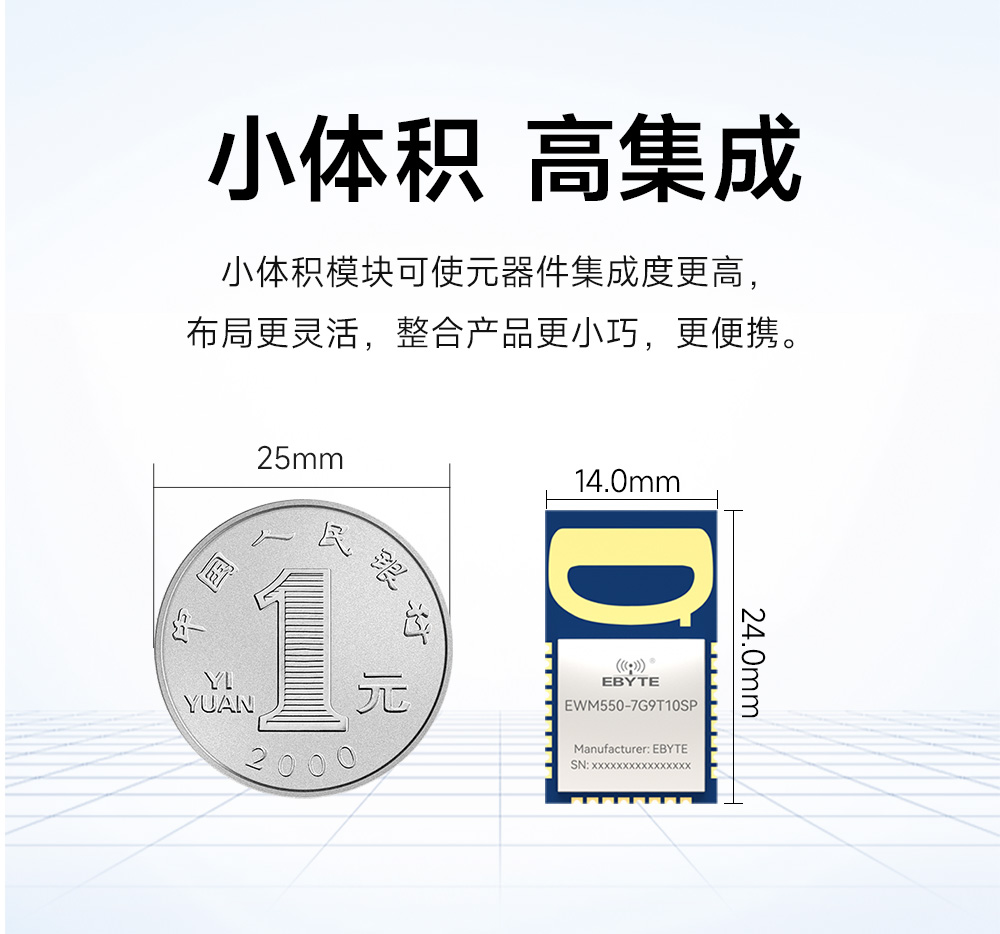

| 外形尺寸 | 14 * 24 mm | - |
| 產品凈重 | - | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | RSTN | - | 復位引腳，低電平復位 |
| 4 | IO0 | - | 預留引腳 |
| 5 | IO1 | - | 預留引腳 |
| 6 | IO2 | 輸入 | 上電時，上電時拉低持續1秒，恢復出廠設置 |
| 7 | IO3 | - | 預留引腳 |
| 8 | IO4 | - | 預留引腳 |
| 9 | GND | - | 模塊地線 |
| 10 | GND | - | 模塊地線 |
| 11 | TXD | 輸出 | 數據串口 |
| 12 | RXD | 輸入 | 數據串口 |
| 13 | IO7 | - | 預留引腳 |
| 14 | IO8 | - | 預留引腳 |
| 15 | IO9 | - | 預留引腳 |
| 16 | IO10 | - | 預留引腳 |
| 17 | VCC | - | 電源輸入 |
| 18 | VCC | - | 電源輸入 |
| 19 | IO11 | - | 預留引腳 |
| 20 | IO12 | - | 預留引腳 |
| 21 | IO13 | - | 預留引腳 |
| 22 | IO14 | - | 預留引腳 |
| 23 | SWCLK | 輸入 | 燒錄接口 |
| 24 | SWDIO | 輸入 | 燒錄接口 |
| 25 | WKP | 輸入 | 休眠喚醒引腳，低電平喚醒模塊 |
| 26 | GND | - | 模塊地線 |
