接口信號：RS485/RS232
工作電壓：DC 8～28V
發射功率：20dBm
通信距離：1.3km

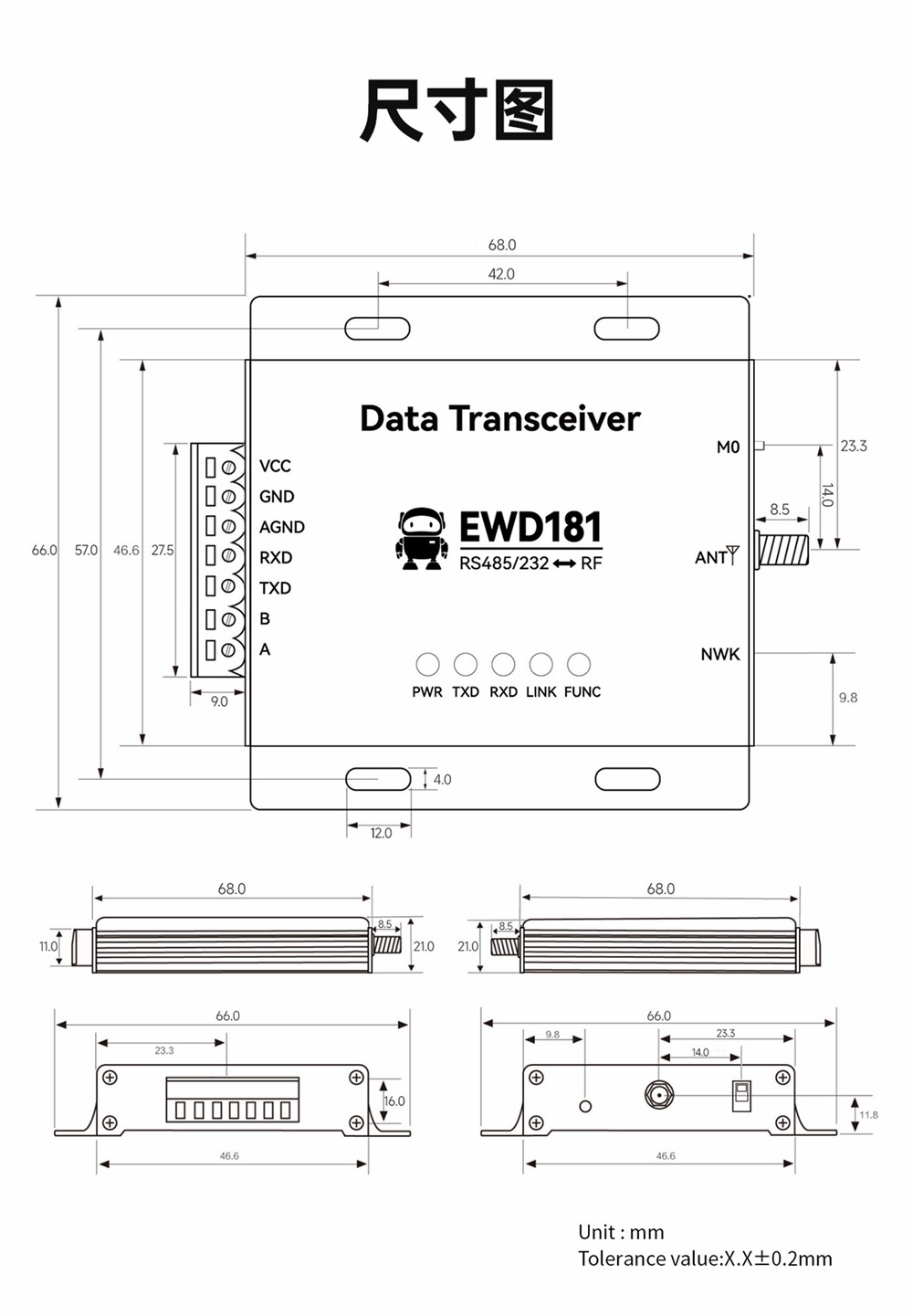

產品尺寸：66*68*21mm 產品重量：64g±5g

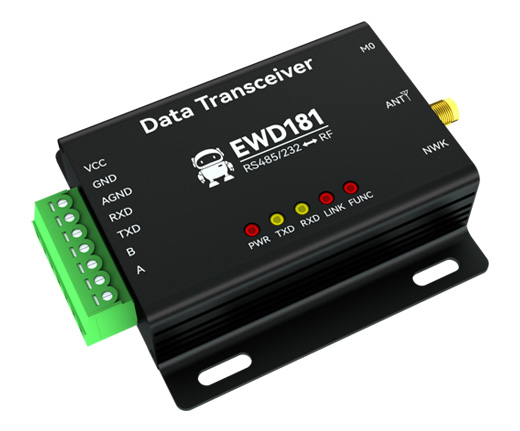

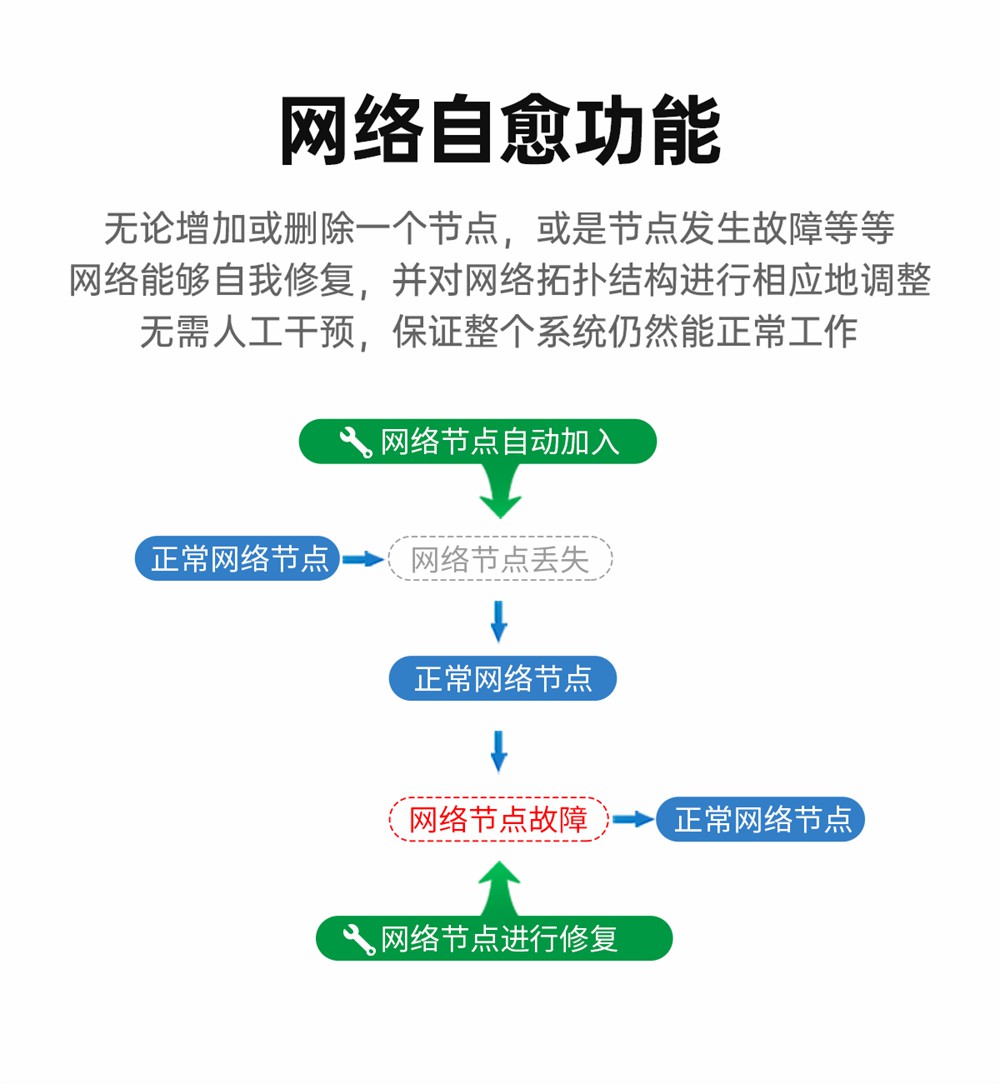

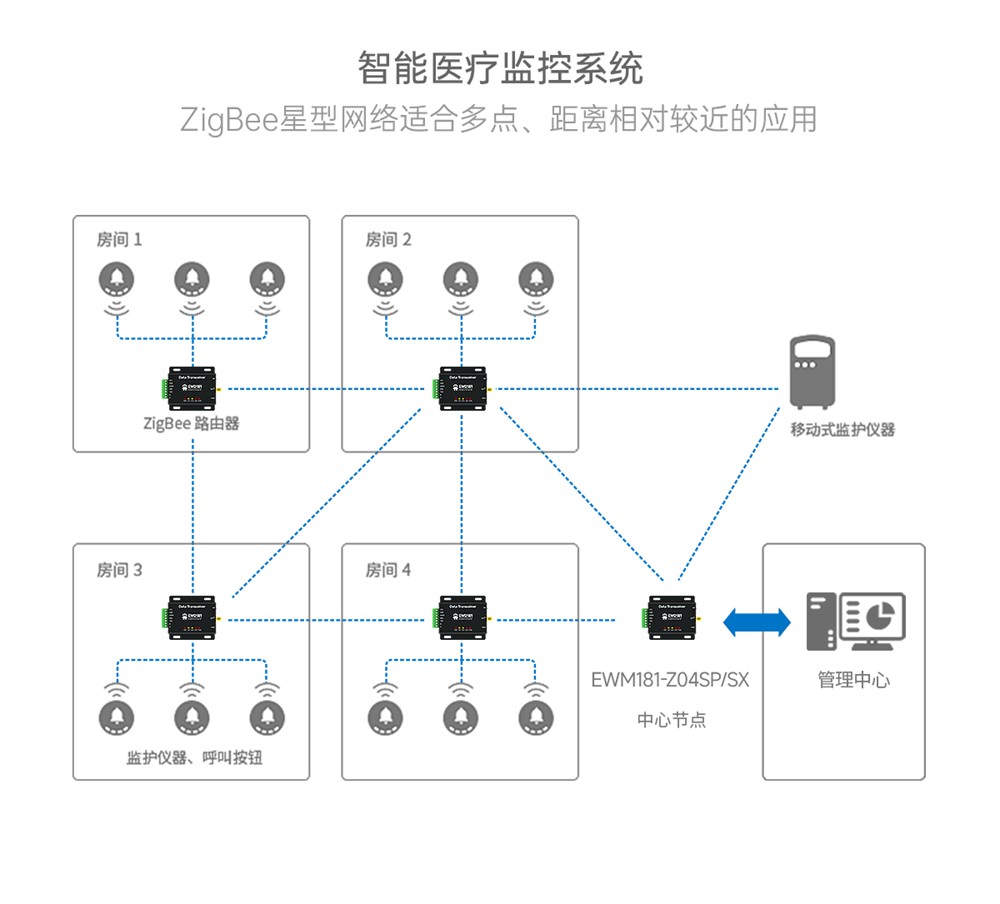

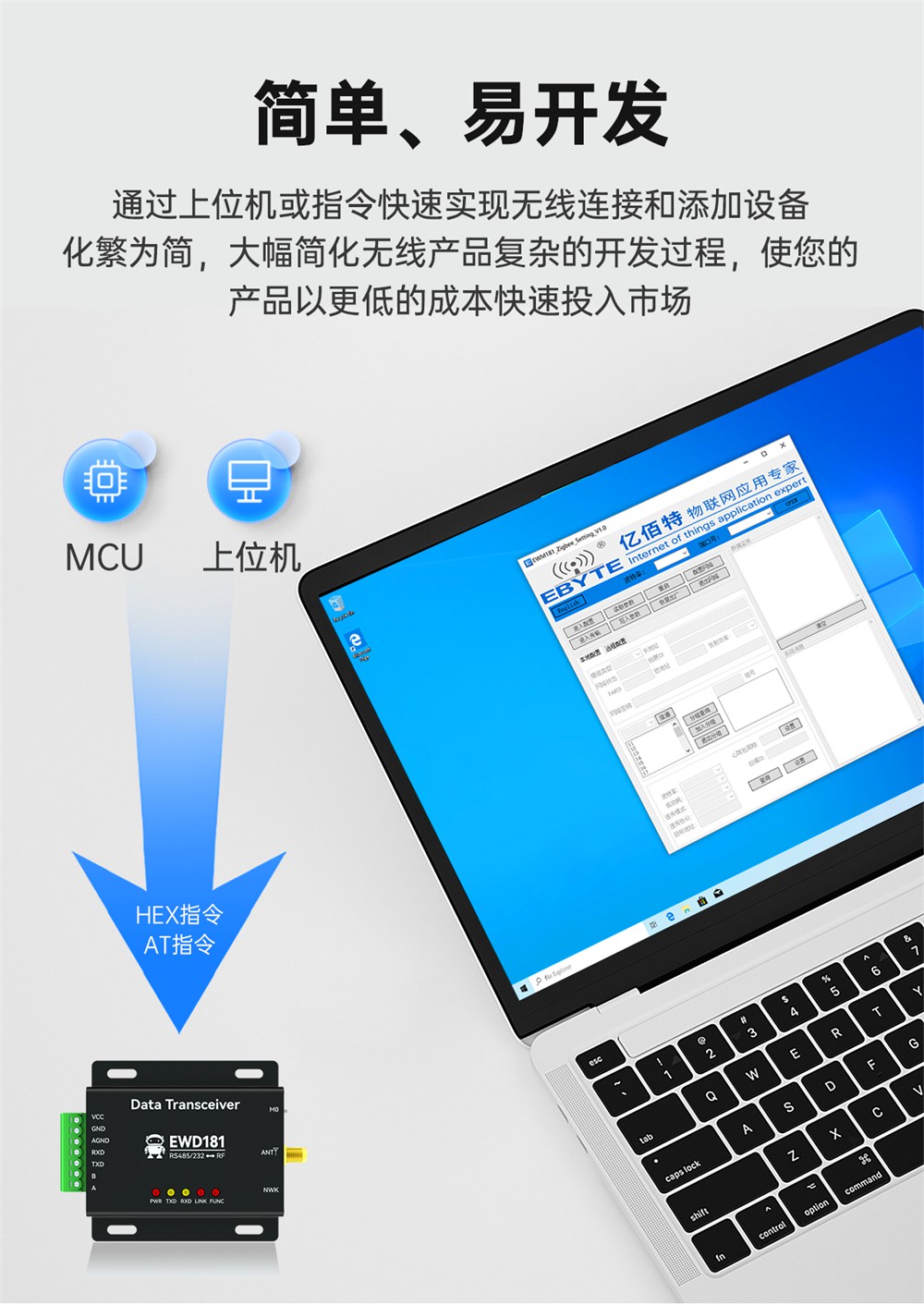

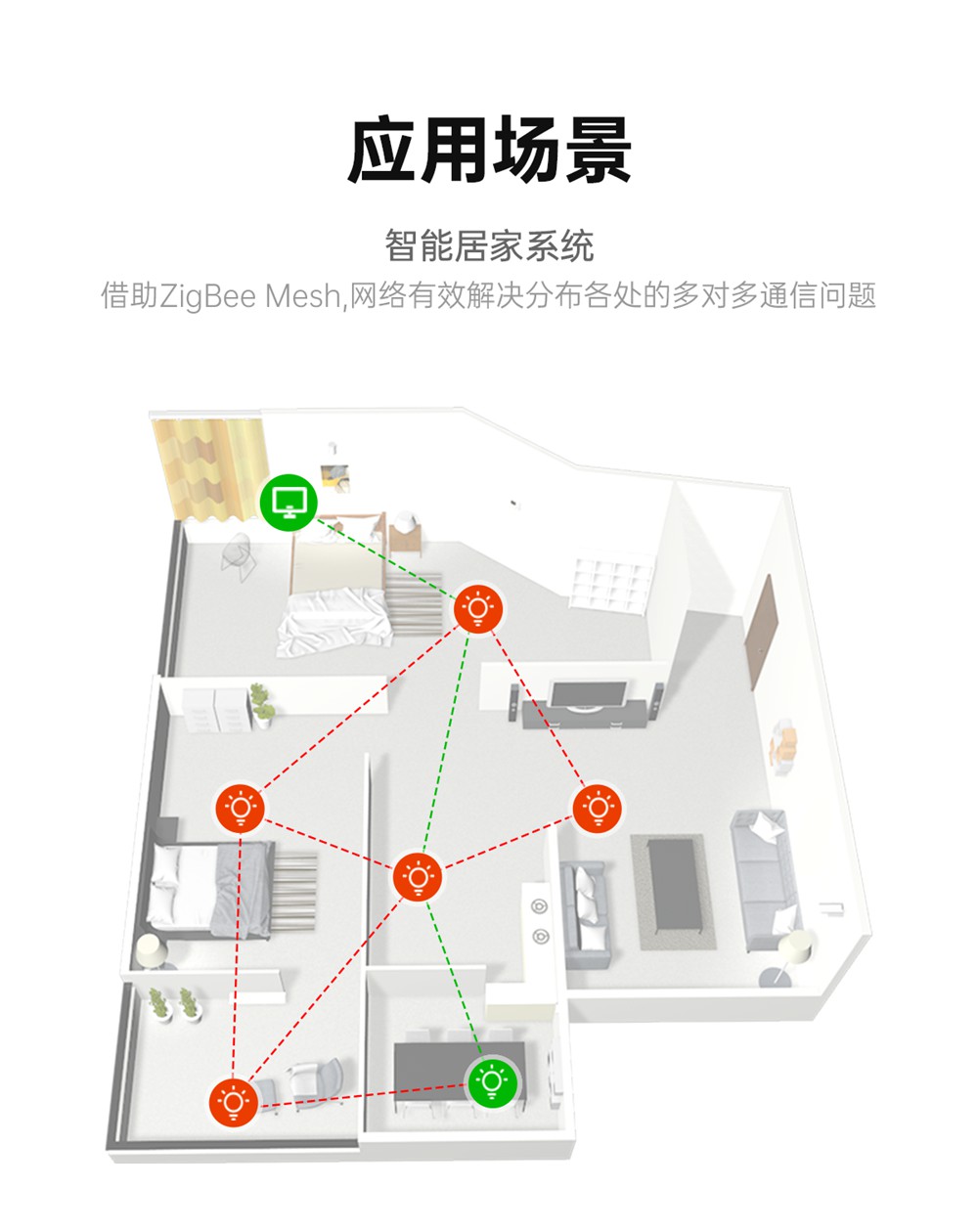

產品簡介：EWD181-Z20(232/485)是一款以ZigBee3.0技術為基礎的無線電臺，具有透?jìng)?，協議傳輸?shù)榷喾N功能。電臺提供特殊條件下監控信號的實時、可靠的數據傳輸，具有成本低、安裝維護方便、繞射能力強、組網結構靈活、覆蓋范圍遠的特點，適合點多而分散、地理環境復雜等 場合，可與PLC，RTU，雨量計、液位計等數據終端相連接。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 工作參數 | 單位 | 參數值 | 備注 |
| 工作頻段 | GHz | 2.400 ~ 2.480 | 支持ISM 頻段 |
| 發射功率 | dBm | 20 | - |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 實測距離 | km | 1.3 | 晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kBps。 |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射電流 | mA | 138 @20dBm | 12V供電 |
| 接收電流 | mA | 22 | 組網狀態 |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 | - |
| 硬件參數 | 參數值 | 備注 | |
| 數據包長 | 透?jìng)?/span> | 150 Bytes | - |
| 定點廣播/組播 | 75 Bytes | - | |
| 定點單播 | 128 Bytes | - | |
| 支持協議 | ZigBee3.0 | - | |
| 通信接口 | RS485/RS232 | 3.81mm接線端子 | |
| 天線接口 | SMA-K | 外螺紋內孔 | |

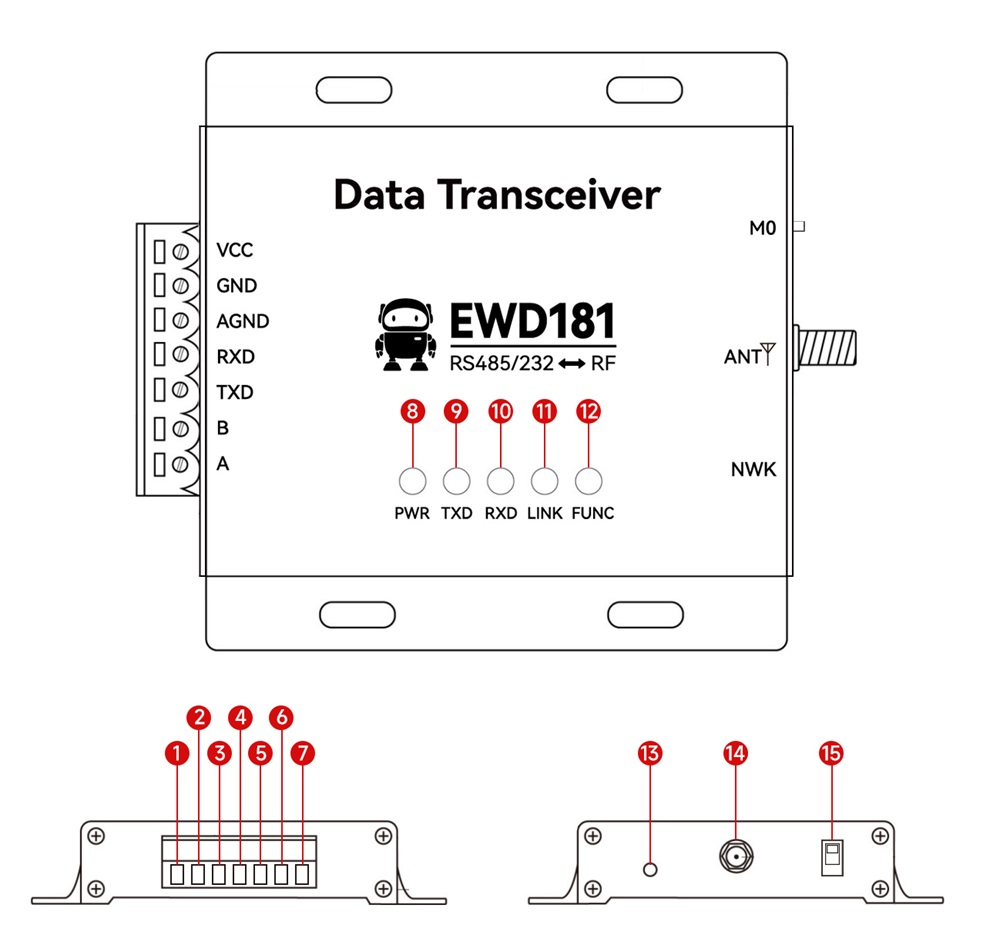

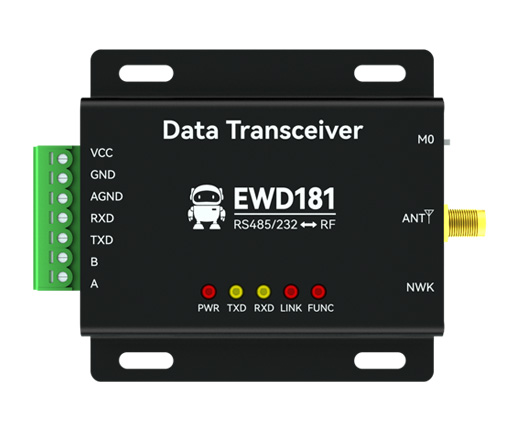

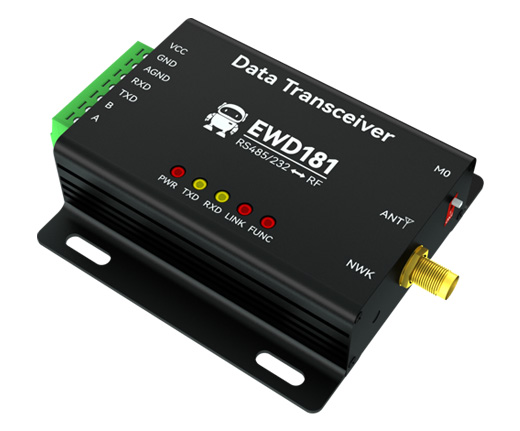

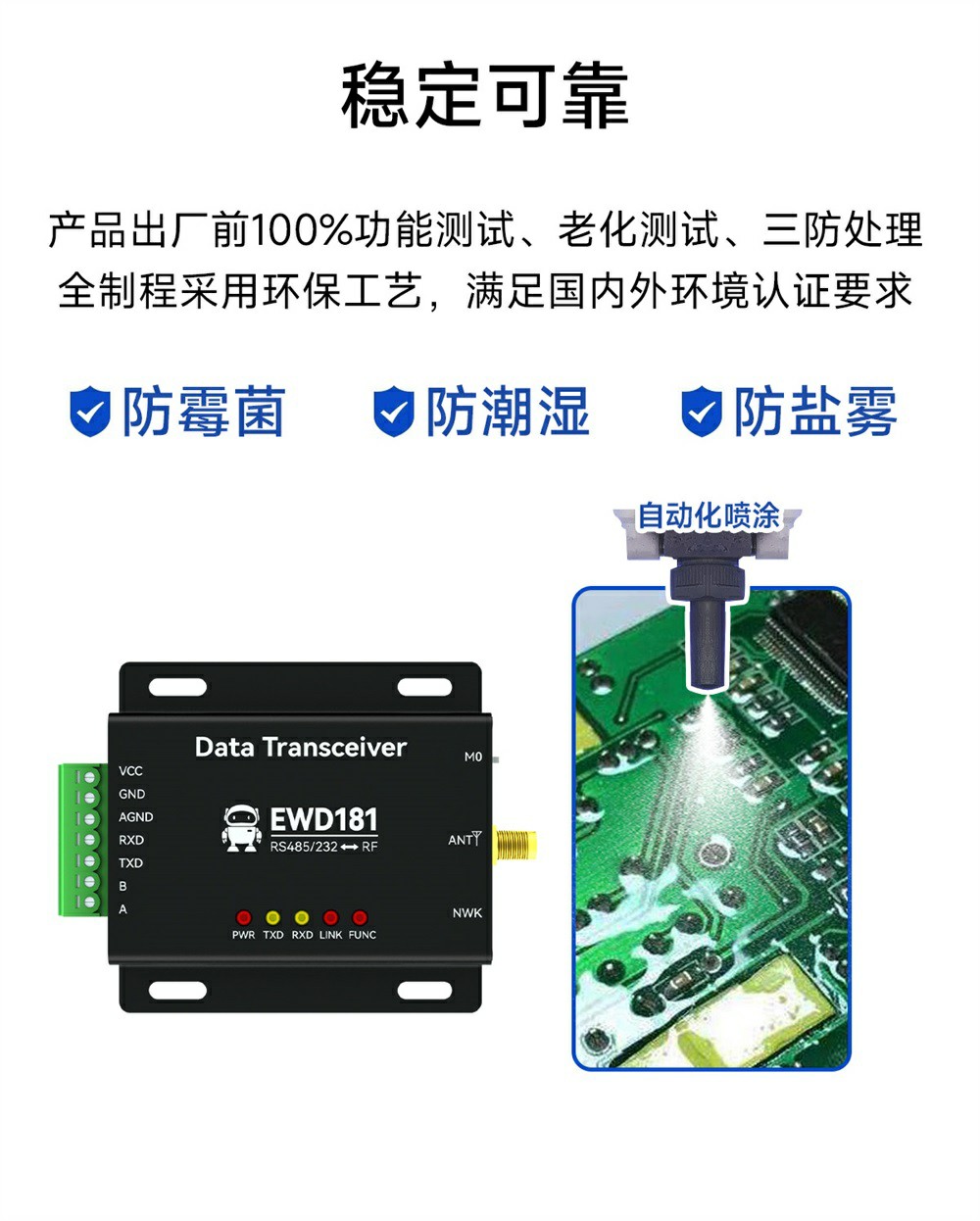

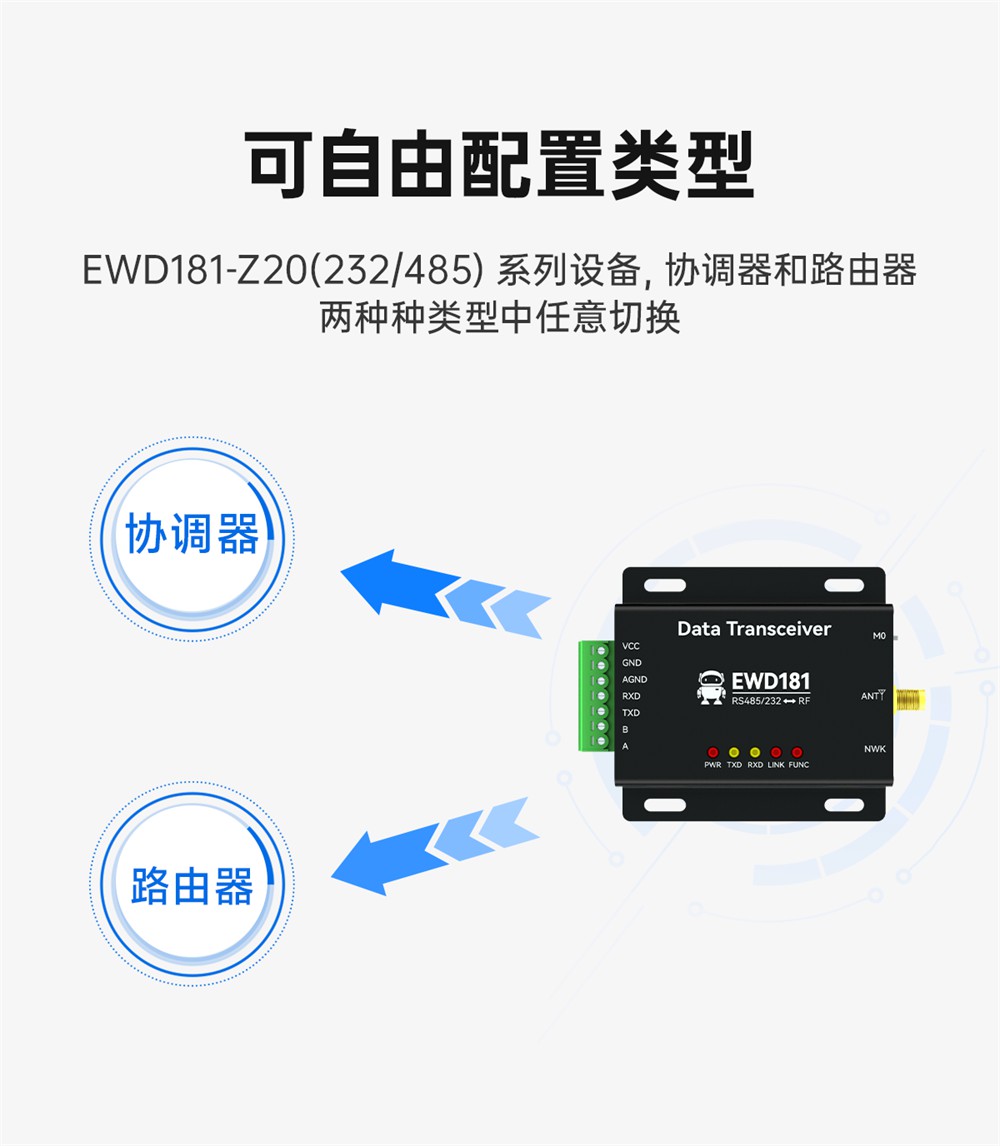

| 序號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | AGND | 公共地接口 | 可與外部設備接地端連接，也可不處理 |
| 4 | RXD | 串口端子 | 接收端口，外接其他設備發射端 |
| 5 | TXD | 串口端子 | 發射端口，外接其他設備接收端 |
| 6 | RS485-B | 串口端子 | 外接其他 RS485 設備的 B 端 |
| 7 | RS485-A | 串口端子 | 外接其他 RS485 設備的 A 端 |
| 8 | PWR-LED | 電源指示燈 | 紅色，電源接通時常亮 |
| 9 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 10 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 12 | FUNCL-LED | - | 預留燈 |
| 11 | LINK-LED | 詳情見指示燈說明處 | 詳情見指示燈說明處 |
| 13 | NWK | 配網按鍵 | 一鍵配網或使用指令進行配網 |
| 14 | ANT(天線接口) | SMA-K 接口 | 外螺紋內孔，長8 mm，特征阻抗 50Ω |
| 15 | M0 | 模式切換開關 | 上撥為路由器模式，往下?lián)転閰f(xié)調器模式 |
注：
1.用戶需使用①中的VCC端子與GND端子供電，可以使用8~28V直流電源供電，推薦使用12V或24V直流電源。
2.若電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在485_A端子與485_B端子之間并聯120Ω電阻。
| 序號 | 名稱 | 電臺狀態 | 指示燈狀態 | 備注 |
| 11 | LINK-LED（紅色） | 未組網 | 熄滅 | - |
| 正在配網-協調器或路由器打開網絡 | 1Hz閃爍 | - | ||
| 正在配網-未入網的路由器或終端加入網絡 | 10Hz閃爍 | - | ||
| 路由器或終端網絡加入成功 | 2Hz閃爍3秒后常亮 | - | ||
| 網絡連接正常 | 常亮 | - | ||
| 網絡建立/加入失敗 | 熄滅 | - | ||
| 終端節點掉線 | 5Hz閃爍，每秒3次 | - |
