芯片方案：TLSR8208
通訊距離：3.5km
通信接口：UART
產品尺寸：20*14mm
產品重量：1.3±0.1g

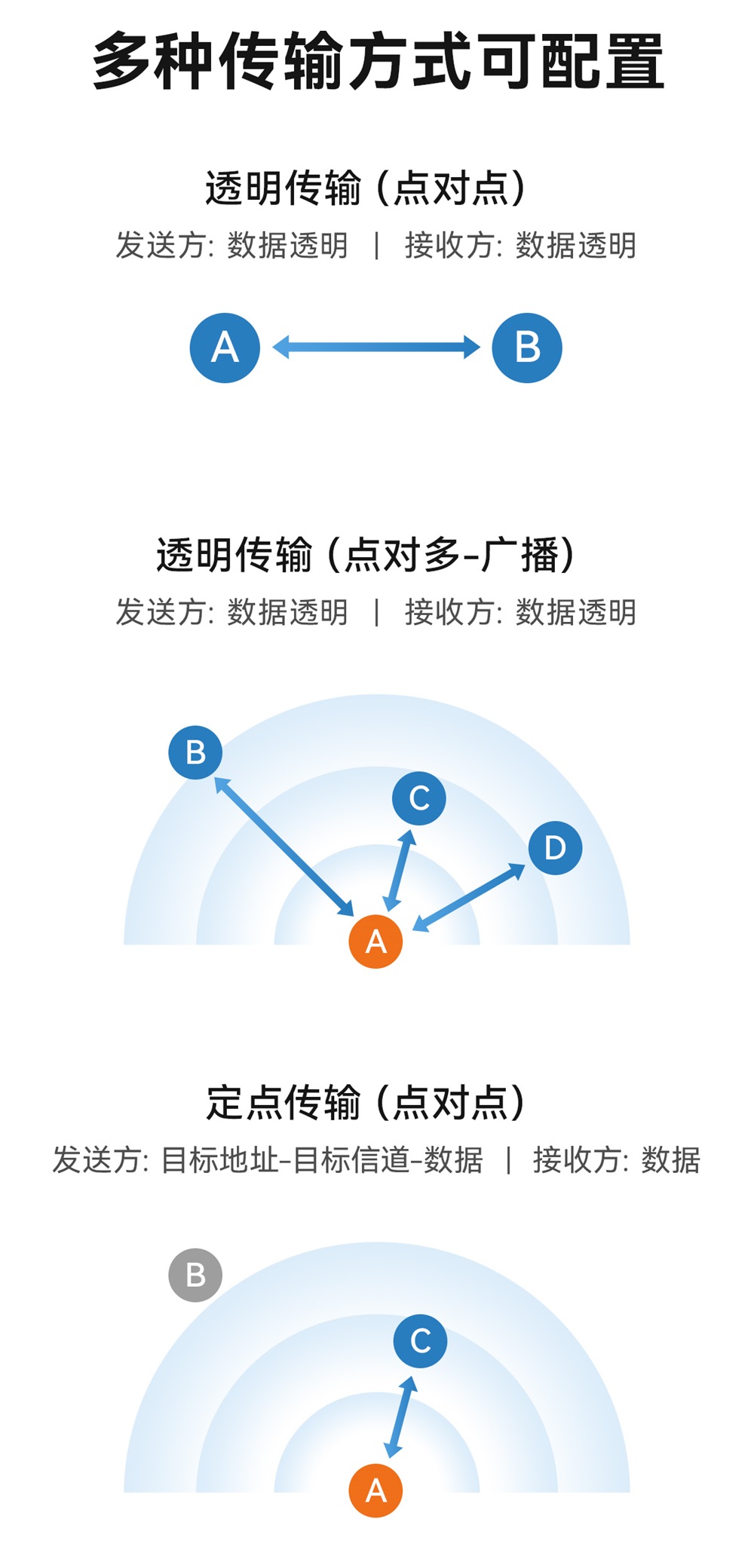

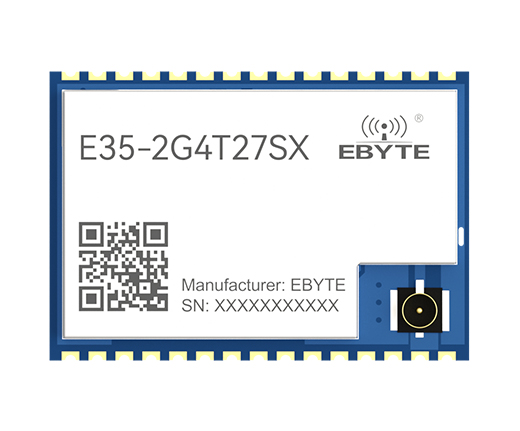

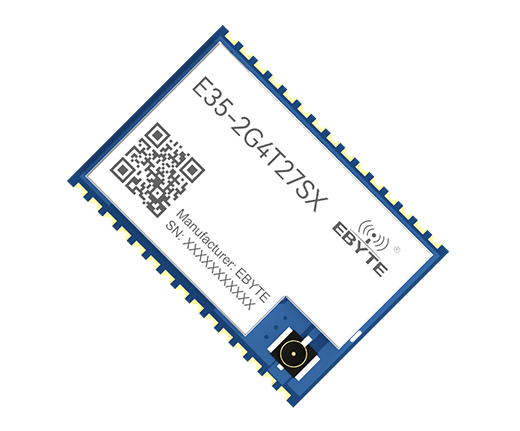

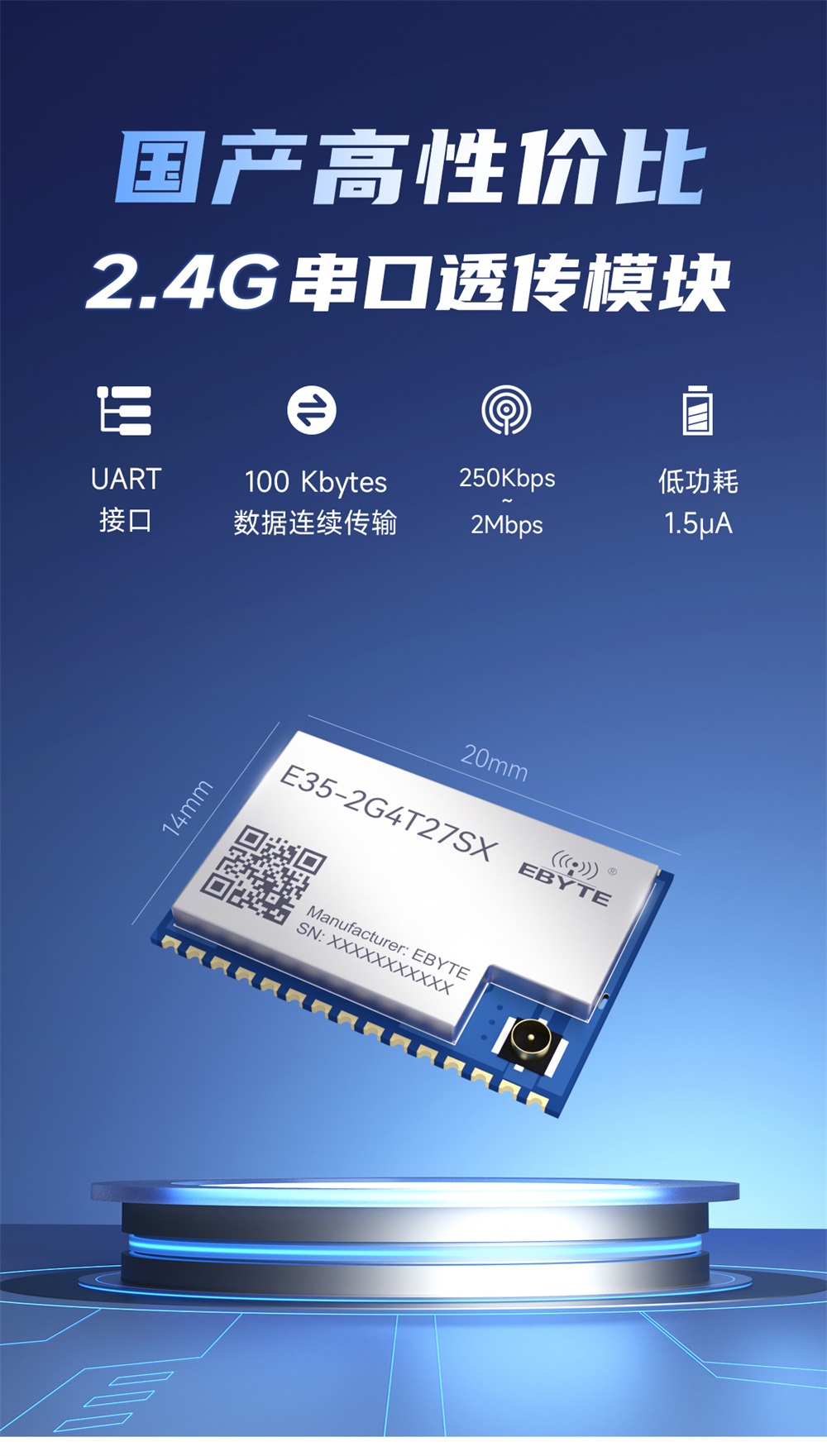

產品簡介：E35-2G4T30SX是基于泰凌微電子（Telink）公司的TLSR8208芯片方案設計的全新一代的2.4GHz頻段、20dBm的無線串口模組。具有多種傳輸方式，工作在 2400~2480MHz頻段，采用標準郵票孔貼片封裝，具備 UART 通信接口，方便用戶開發使用。無線模塊是工作在 ISM 頻段的無線數據傳輸模組，支持無線透傳、定點發送、廣播發送、串口升級、通信加密等功能，可提供定制開發服務。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400～2480MHz | 支持ISM 頻段 |
| 發射功率 | 20 dBm | 軟件可調 |
| 接收靈敏度 | -98 dBm | 空中速率500Kbps |
| FIFO | 1024 Byte | - |
| 最大數據包長 | 48 Byte | 支持23Byte～48Byte包長大小，軟件可調，默認23Byte |

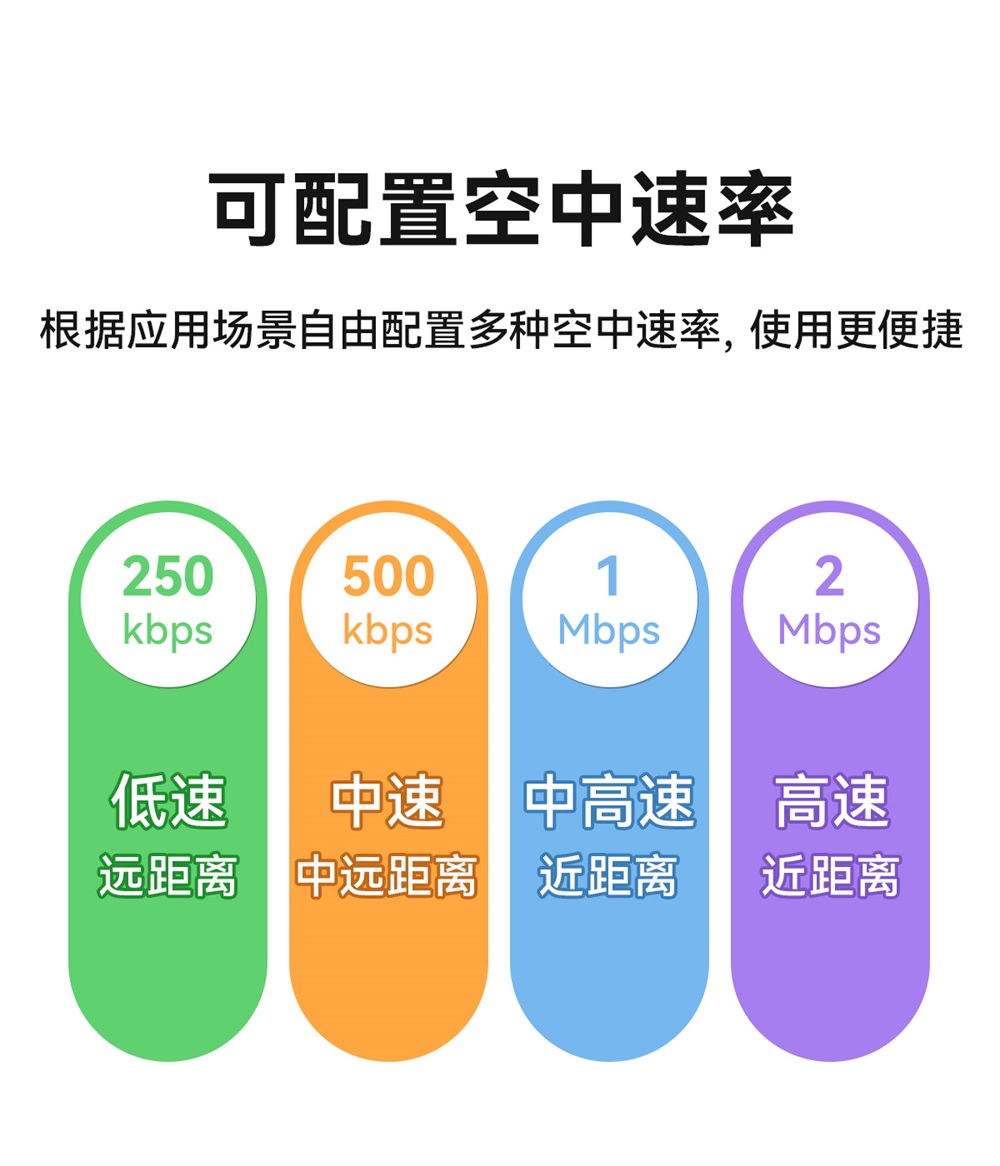

| 空中速率 | 250Kbps～2Mbps | 軟件可調，默認空速250Kbps |
| 調制方式 | FSK | - |
| 通訊距離 | 3.5km | 晴朗空曠環境，天線增益5dBi，天線高度1.5米，空中速率250kbps |
| 硬件參數 | 描述 | 備注 |
| 通信接口 | UART | - |
| 封裝方式 | 貼片式 | - |
| 接口形式 | 郵票孔 | 引腳間距1.27mm |

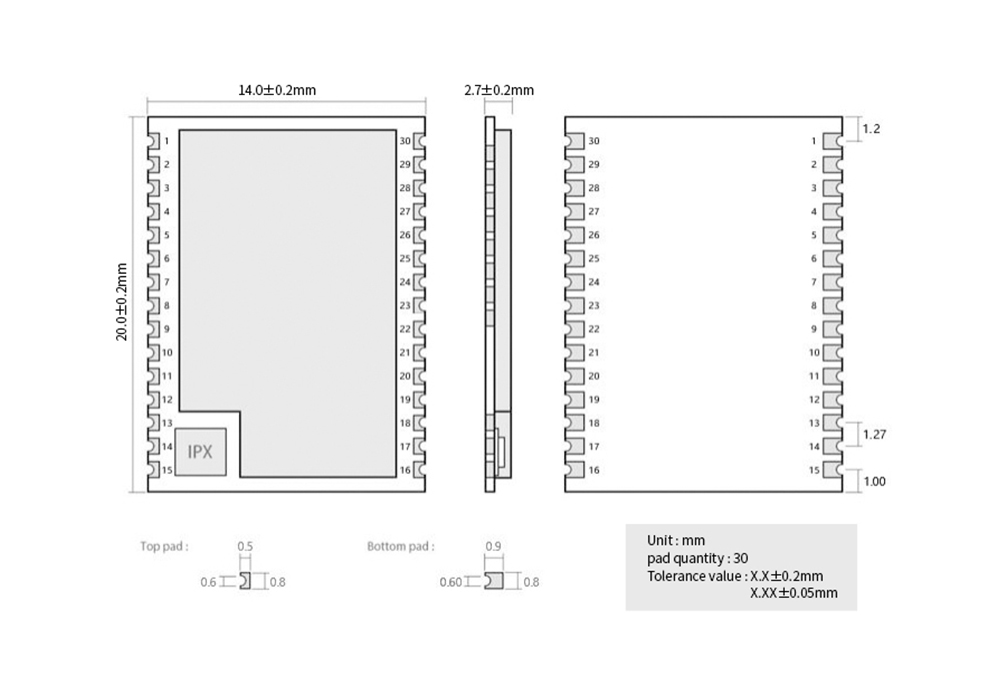

| 外形尺寸 | 20.0*14.0mm | |
| 天線形式 | IPEX 1代/郵票孔 | 等效阻抗約50Ω |
| 產品凈重 | 1.3g | ±0.1g |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 2.7 | 5 | 5.5 | V | ≥5.0V 可保證輸出功率，超過5.5V永久燒毀模塊 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 建議加電平轉換，否則可能會損壞模組 |
| 發射電流 | - | 470 | - | mA | 5.0V供電，天線接口為標準50歐阻抗下，發射功率27dBm的瞬時功耗 |
| 接受電流 | - | 33 | - | mA | - |
| 休眠電流 | - | 1.5 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | 85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 125 | ℃ | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳功能 | 引腳用途 |
| 1 | PB4 | 輸入/輸出 | - | 暫未使用，建議NC |
| 2 | PB7 | 輸入/輸出 | - | 暫未使用，建議NC |
| 3 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 4 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 5 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 6 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 7 | PC1 | 輸入/輸出 | - | 暫未使用，建議NC |
| 8 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 9 | PB6 | 輸入/輸出 | 串口 | UART_TXD，串口發送引腳 |
| 10 | PB5 | 輸入/輸出 | 串口 | UART_RXD，串口接收引腳 |
| 11 | WKP | 輸入 | 喚醒引腳 | 喚醒：下降沿；睡眠：上升沿。 |
| 12 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 13 | GND | 輸入 | 電源地 | 地線，連接到電源參考地 |
| 14 | ANT | 輸入/輸出 | 天線接口 | 50Ω特性阻抗 |
| 15 | GND | 輸入 | 電源地 | 地線，連接到電源參考地 |
| 16 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 17 | RESET | 輸入 | 復位引腳 | 復位引腳，默認高電平，低電平有效 |
| 18 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 19 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 20 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 21 | NC | 輸入/輸出 | - | 暫未使用，建議NC |
| 22 | PD4 | 輸入/輸出 | - | E35-2G4T20SX暫未使用，建議NC；E35-2G4T27SX內部已使用該引腳,必須NC |
| 23 | PB3 | 輸入/輸出 | - | 暫未使用，建議NC |
| 24 | PD6 | 輸入/輸出 | - | 暫未使用，建議NC |
| 25 | PD7 | 輸入/輸出 | - | 暫未使用，建議NC |
| 26 | PA7 | 輸入/輸出 | - | 暫未使用，建議NC |
| 27 | GND | 輸入 | - | 地線，連接到電源參考地 |
| 28 | VCC | 輸入 | 電源正極 | 電源VCC，根據不同型號進行電源設計 |
| 29 | SWS | - | 調試引腳 | |
| 30 | PB2 | 輸入/輸出 | - | 暫未使用，建議NC |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.xn4i0.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

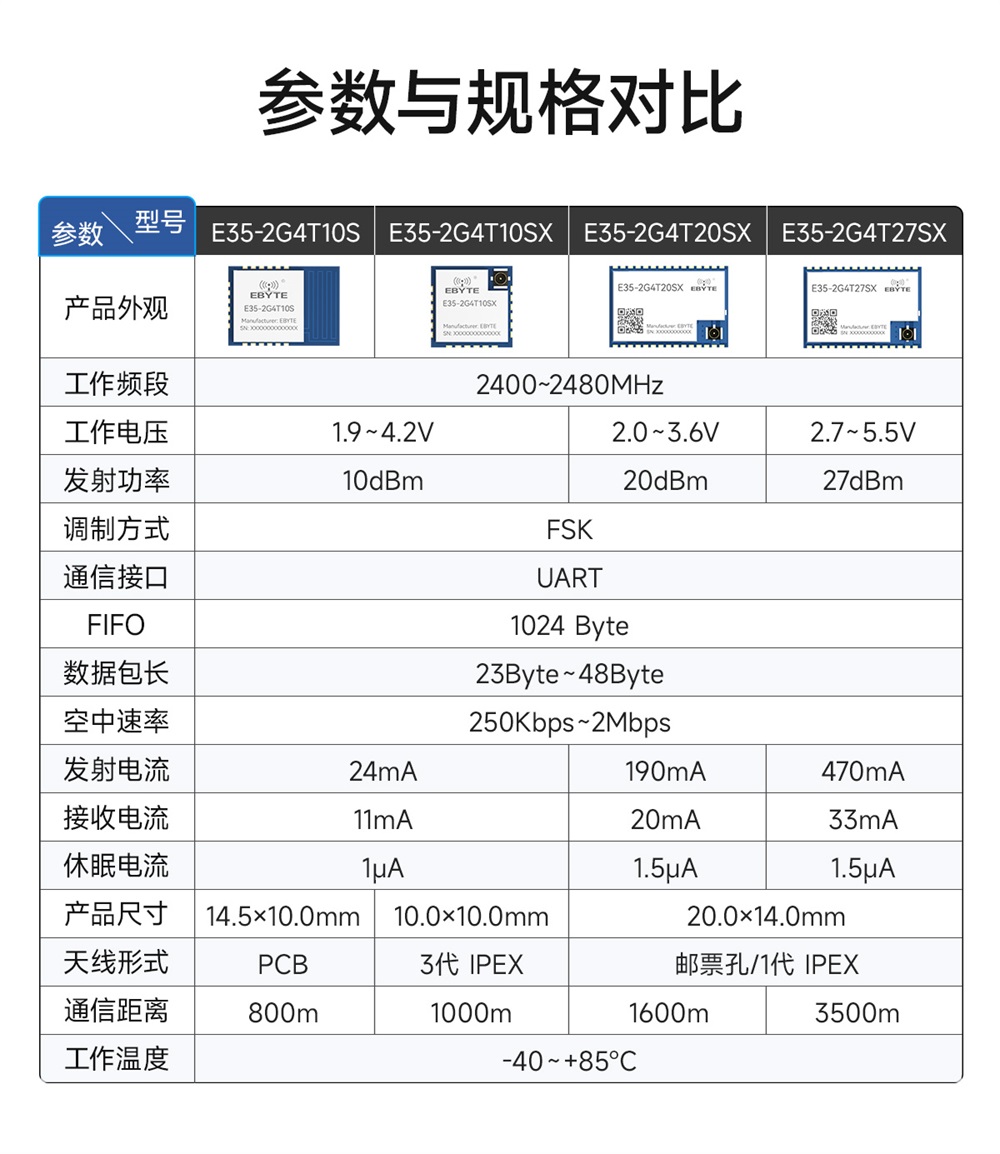

| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
