芯片方案：LoRa方案
發射功率：30dBm
通信距離：10km
產品尺寸：25*40.5mm 產品重量：5.8±0.2g

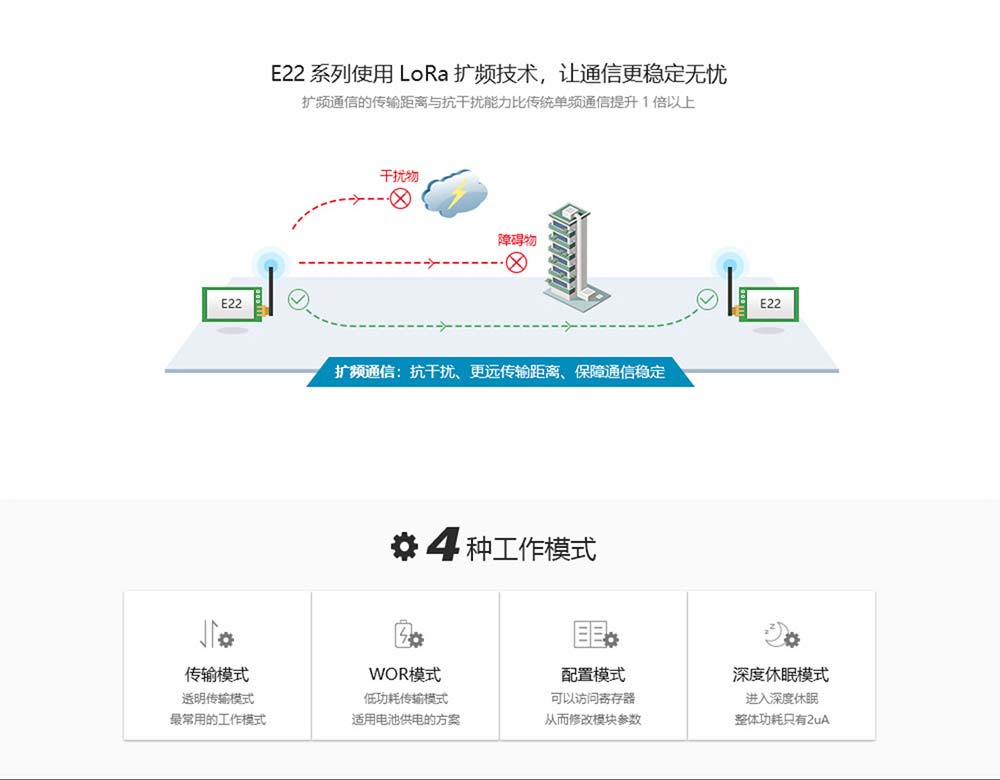

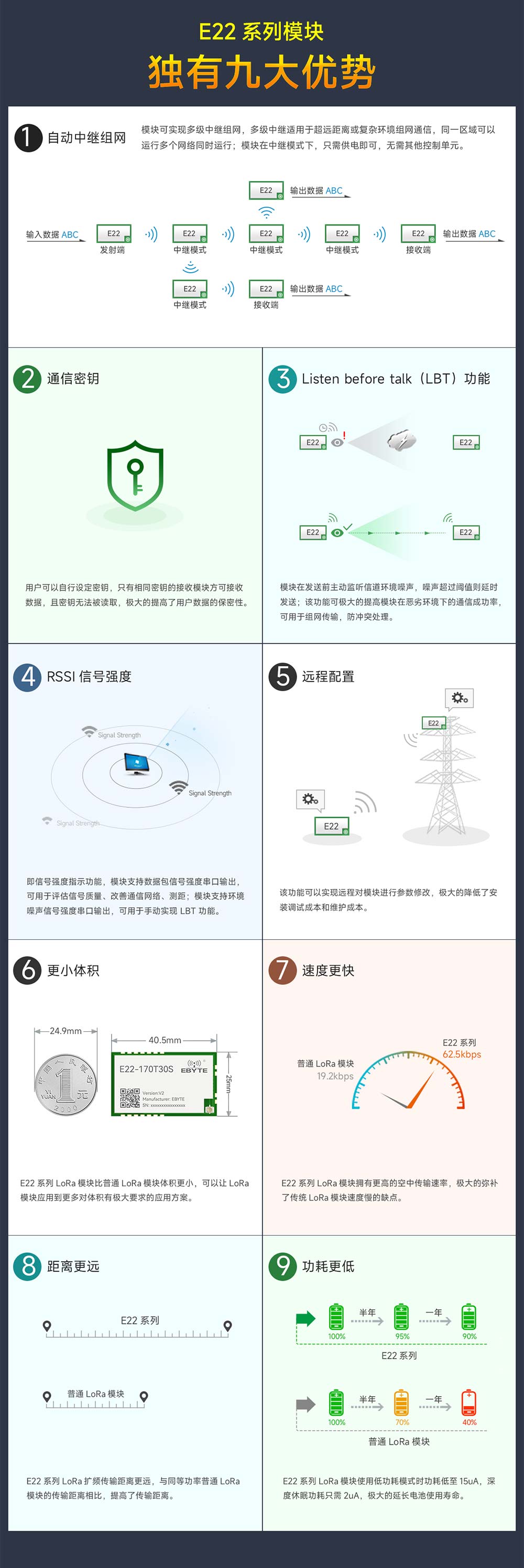

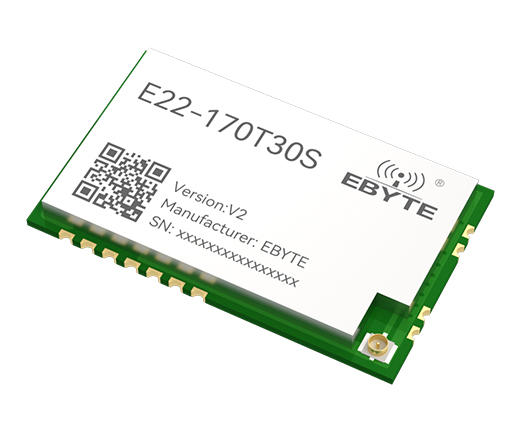

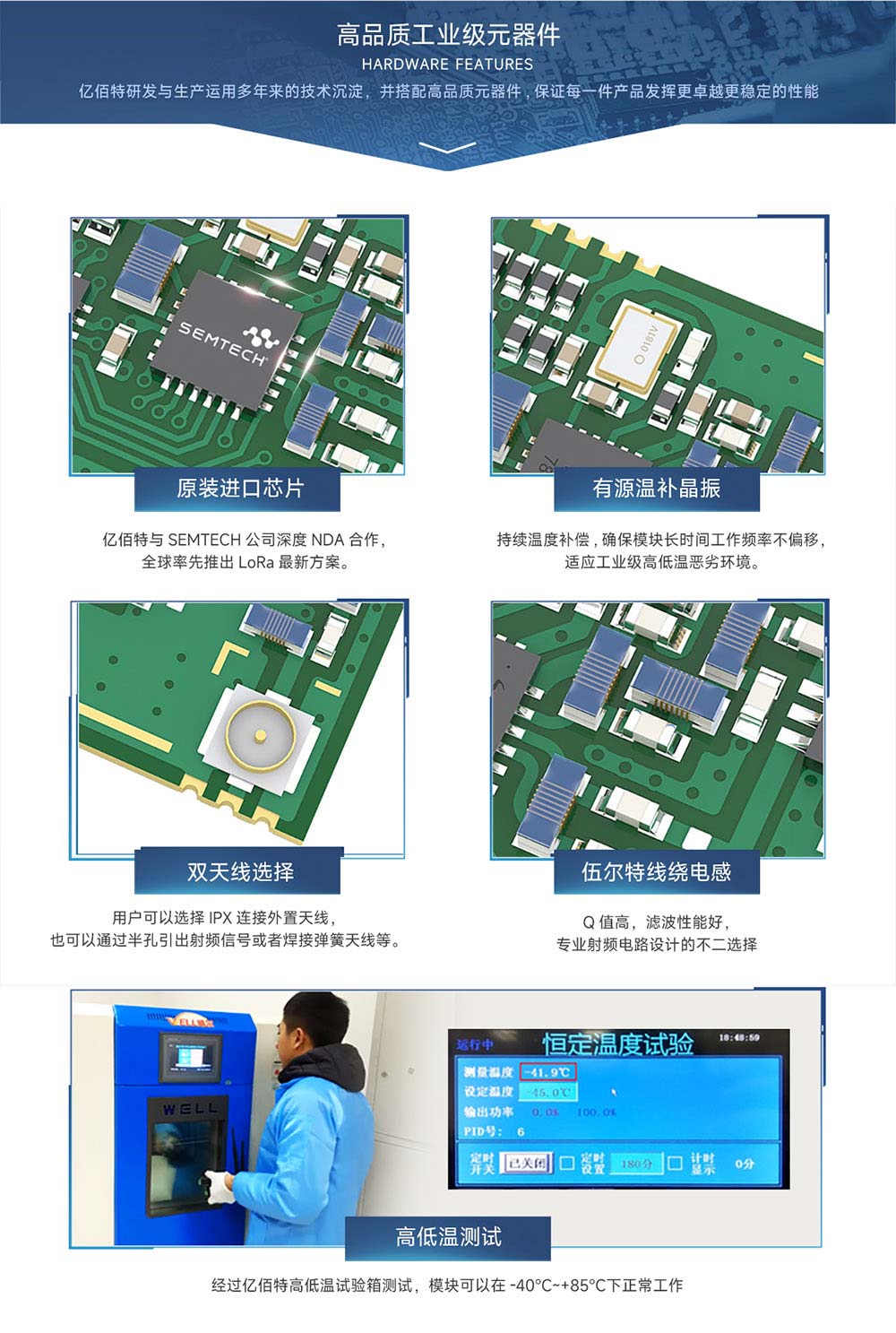

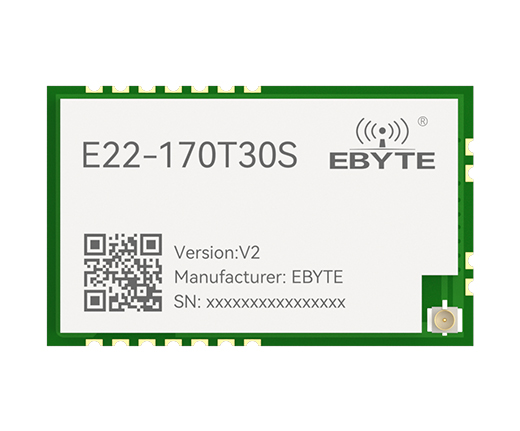

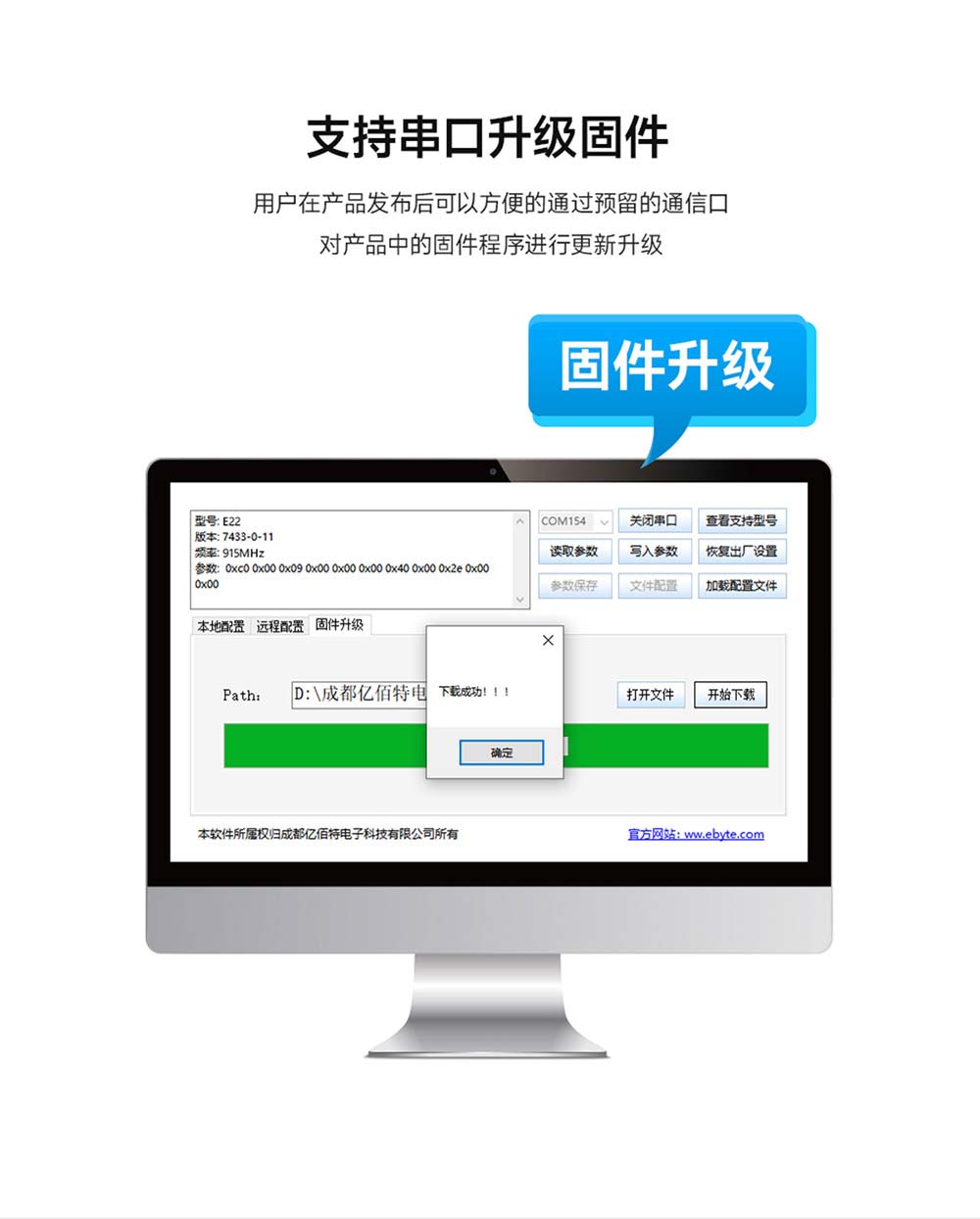

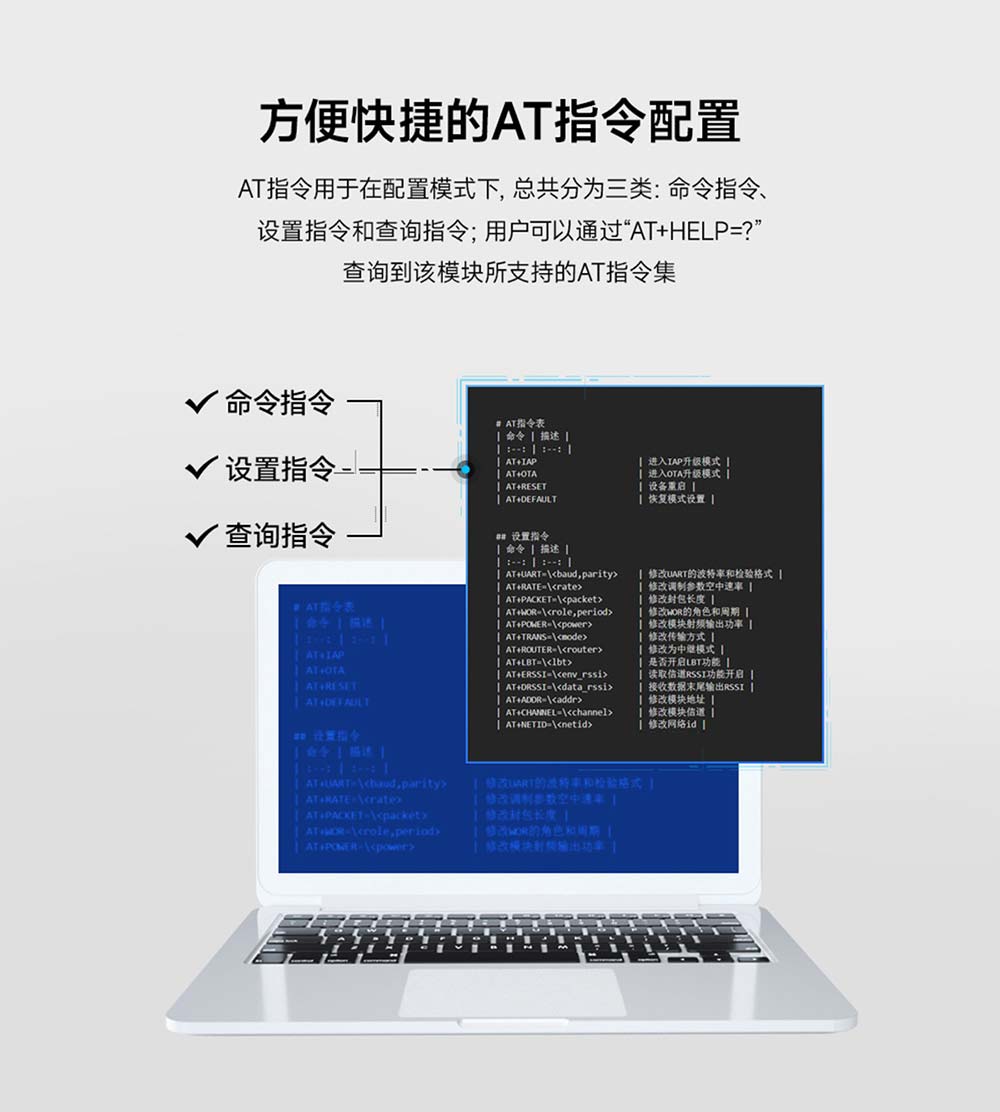

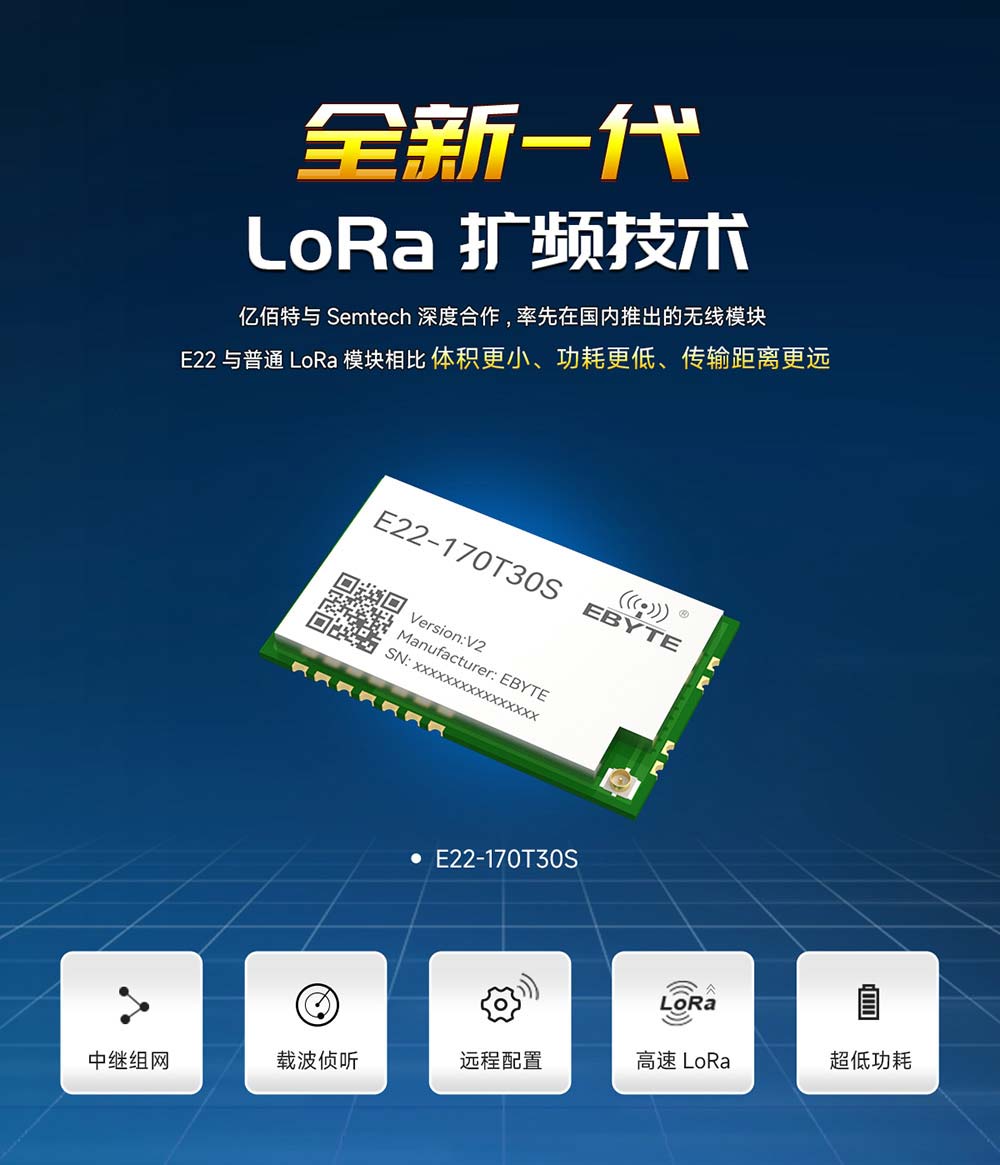

產品簡介：E22-170T30S是全新一代的LoRa無線數傳模塊，該系列（UART）LoRa模塊基于SEMTECH高性能射頻芯片而研發，其發射功率最大為33dBm，具有多種傳輸方式，工作頻段在150.125MHz～173.125MHz頻段（出廠默認170.125MHz頻段)，TTL電平輸出，兼容3.3V的IO口電壓。無線模塊采用全新一代 LoRa 擴頻技術，速度更快，功耗更低，體積更小；支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。

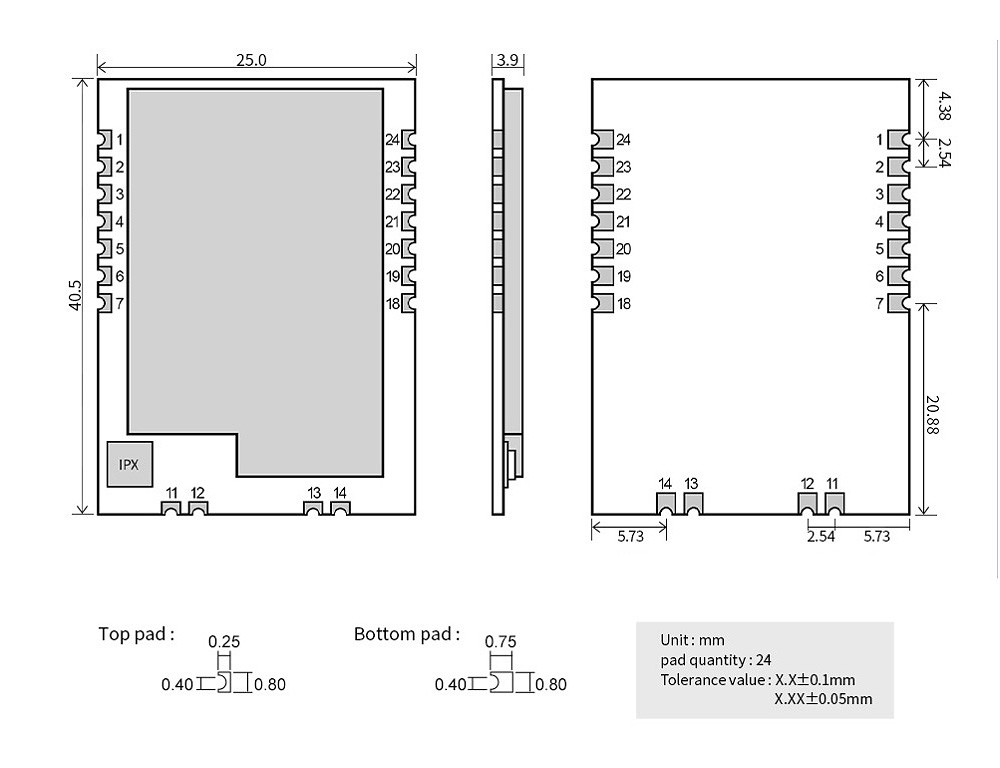

| 射頻參數 | 單位 | 參數值 | 備注 |
| 最大發射功率 | dBm | 30.0±1 | - |
| 接收靈敏度 | dBm | -133～-131 | 空中速率為2.4kbps |
| 參考距離 | m | 10k | 晴朗空曠，天線增益5dBi，天線高度2.5米，空中速率2.4kbps。 |
| 工作頻段 | MHz | 150.125～173.125MHz | 默認頻段170.125MHz |
| 空中速率 | bps | 2.4K～15.6K | 用戶編程控制 |
| 電氣參數 | 單位 | 參數值 | 備注 | |
| 工作電壓 | V | 2.7～5.5 | ≥5V 可保證輸出功率，超過 5.5V存在燒毀模塊的風險。 | |
| 通信電平 | V | 3.3V | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 650 | E22-170T30S瞬時功耗@30dBm |
| 接收電流 | mA | 14 | ||
| 休眠電流 | uA | 2 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -40～+85 | 工業級設計 |
| 儲存溫度 | ℃ | -40～+85 | 工業級設計 | |
| 硬件參數 | 參數值 | 備注 |
| 晶振頻率 | 32MHz | 工業級高精度晶振 |
| 調制方式 | LoRa | 新一代LoRa調制技術 |
| 接口方式 | 1.27mm郵票孔 | |
| 通信接口 | UART串口 | TTL電平 |
| 發射長度 | 240 Byte | 可通過指令設置分包32/64/128/240字節發送 |
| 封裝方式 | 貼片式 | - |
| 緩存容量 | 1000Byte | - |
| 天線接口 | IPEX一代/郵票孔 | 等效阻抗約50Ω |
| 尺寸 | 40.5 * 25 mm | ±0.2mm |
| 產品凈重 | 5.8g | ±0.2g |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | VCC | 輸入 | 模塊電源正參考，電壓范圍：2.7～5.5V DC |
| 3 | AUX | 輸出 | 用于指示模塊工作狀態；用戶喚醒外部 MCU，模組剛上電執行引導程序時，該引腳處于上拉輸入狀態，如果未檢測到被外部拉低，則會立即切換為輸出，正常指示模組工作狀態，自檢初始化期間輸出低電平 (高電平：模組空閑 低電平：模組忙)。 |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 6 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 7 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 11 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 12 | GND | - | 固定地 |
| 13 | GND | - | 固定地 |
| 14 | GND | - | 固定地 |
| 18 | NC | SWCLK | |
| 19 | NC | SWDIO | |
| 20 | NC | - | |
| 21 | NC | - | |
| 22 | RESET | 輸入 | 模組復位引腳，低電平觸發。建議客戶使用單片機連接，在意外情況下復位處理并恢復工作。 |
| 23 | GND | - | 固定地 |
| 24 | NC | - |
