通信接口：TTL
工作電壓：3.3V

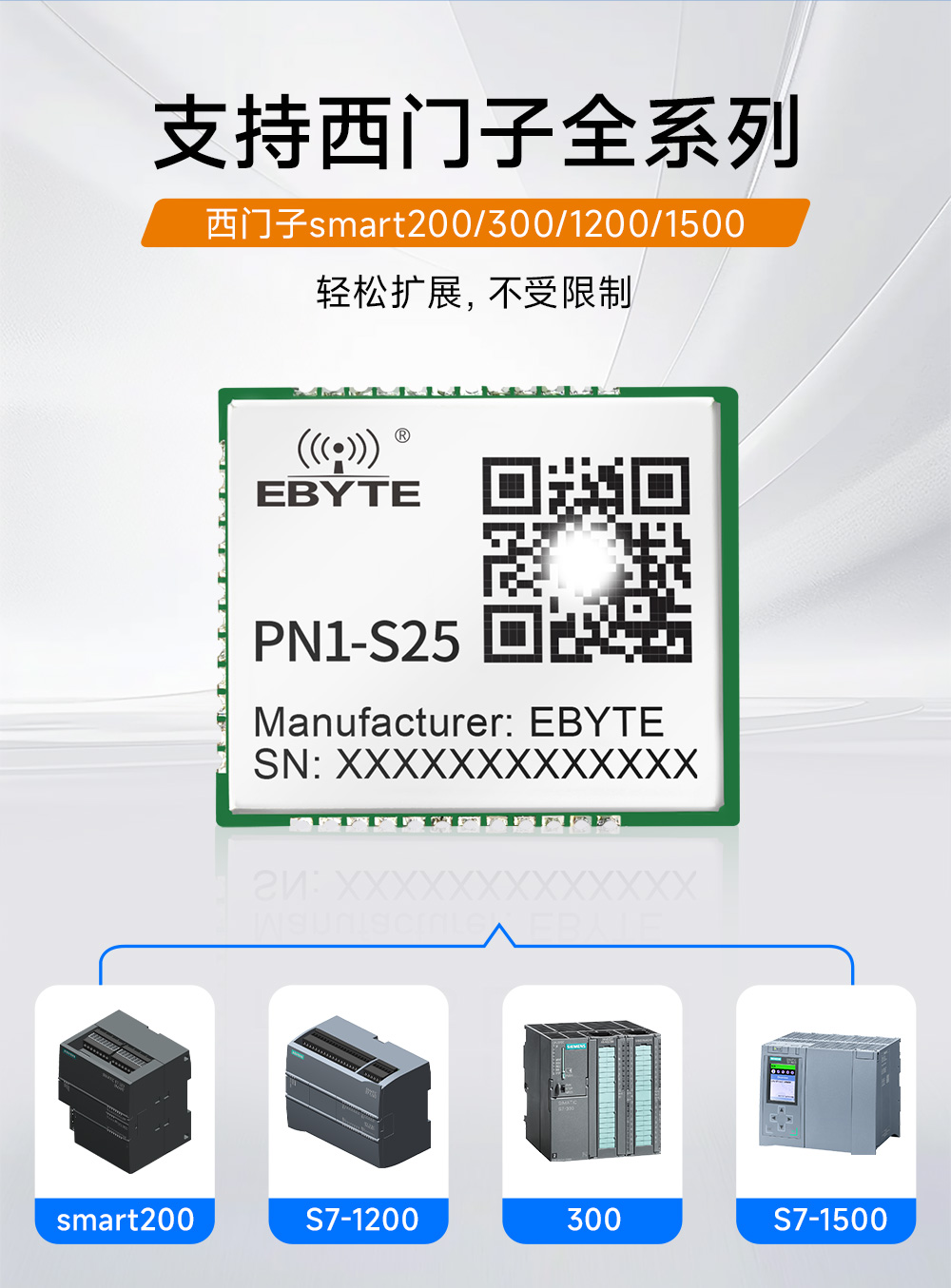

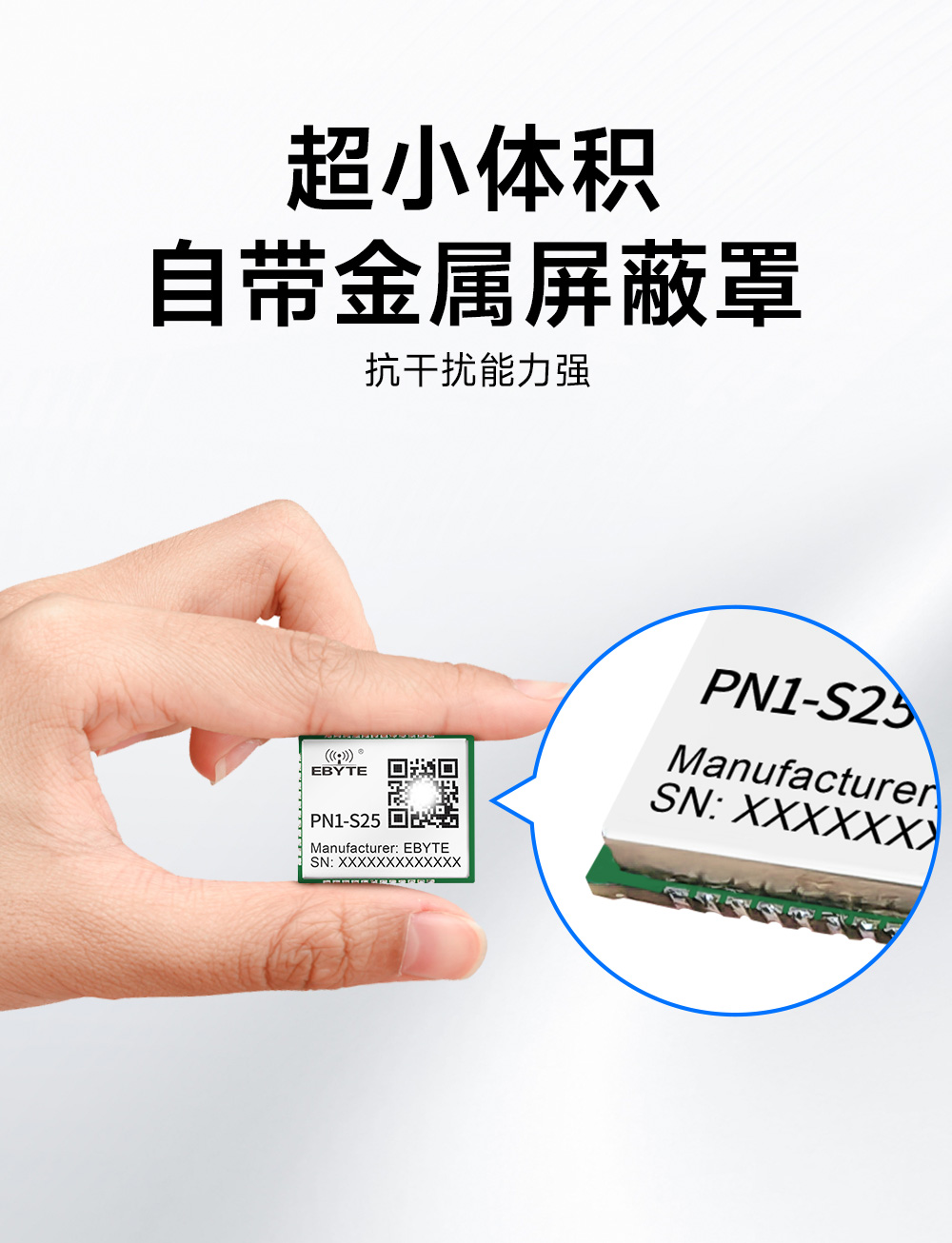

產品尺寸：24*19mm
產品重量：3±1g

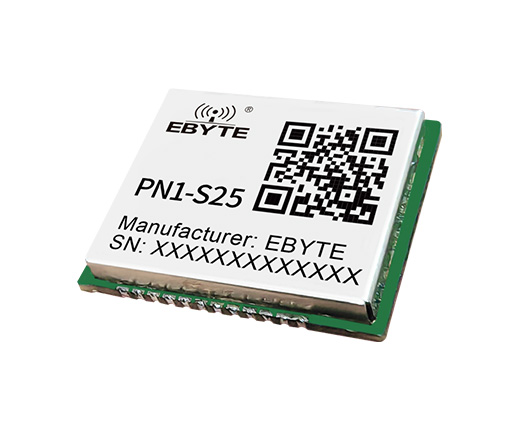

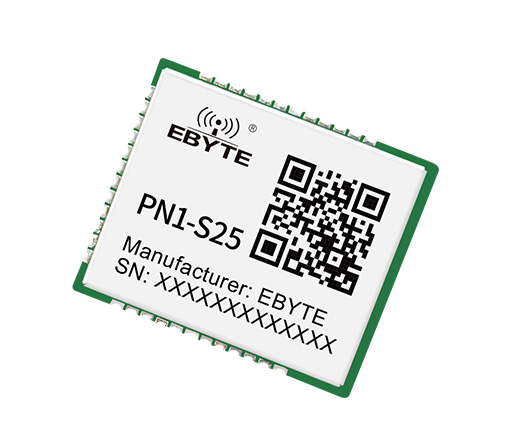

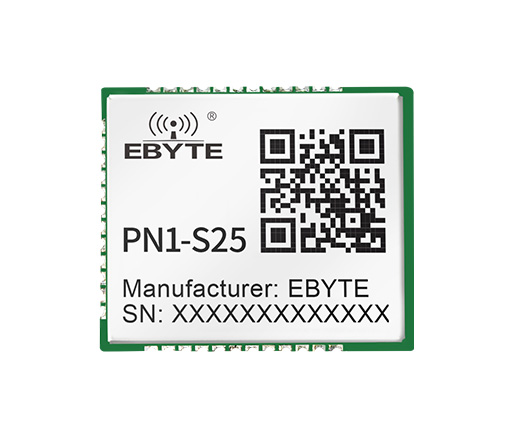

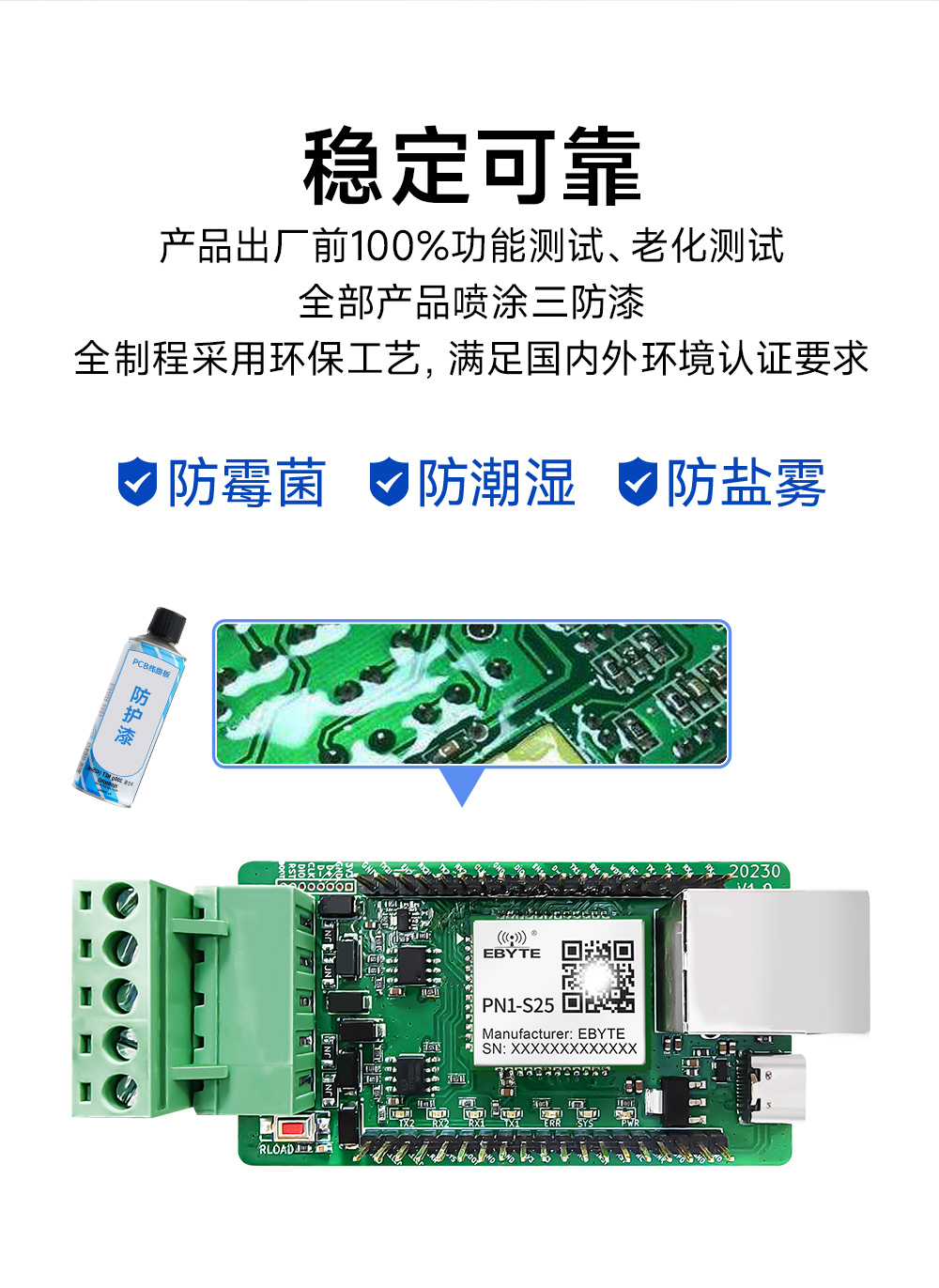

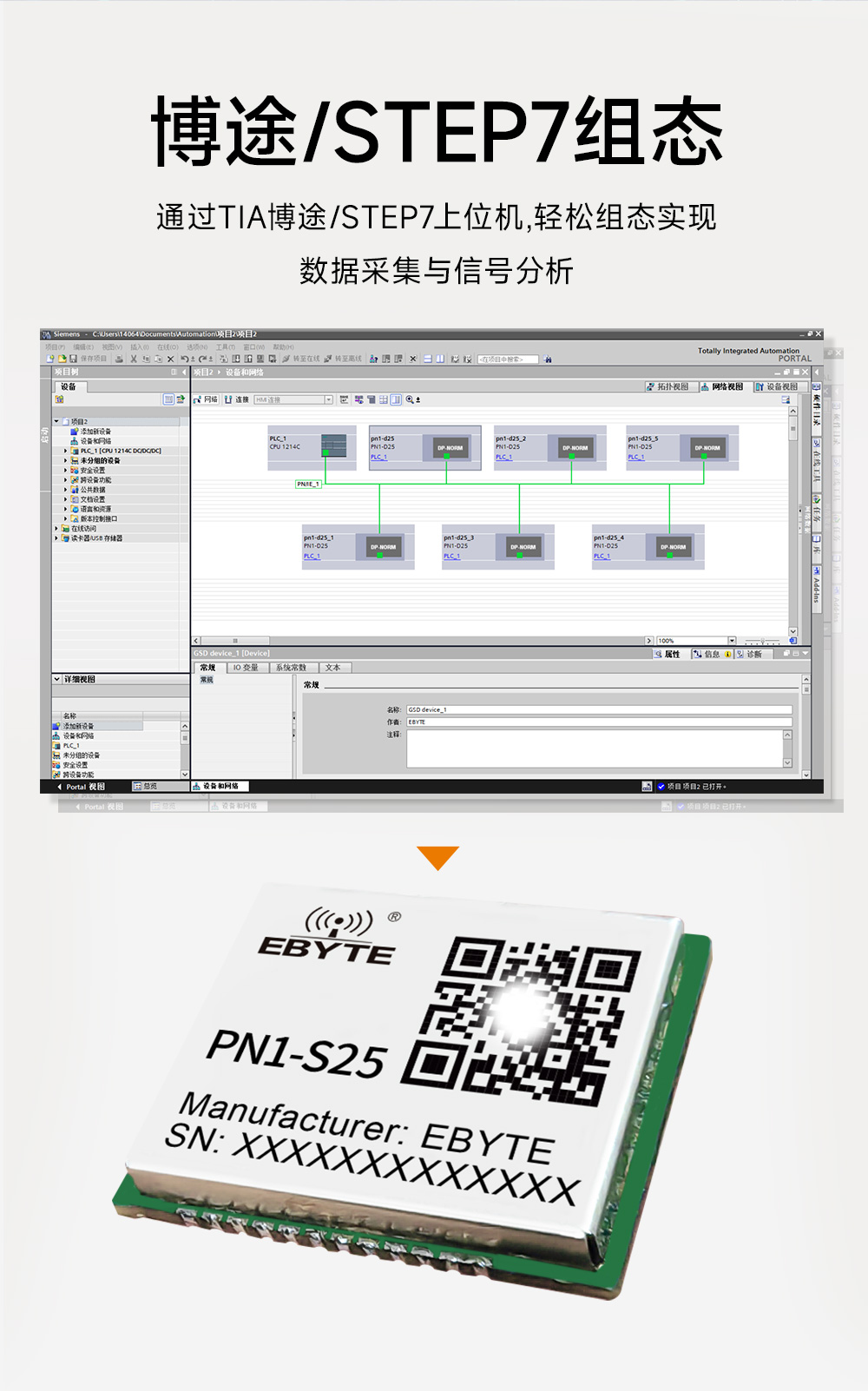

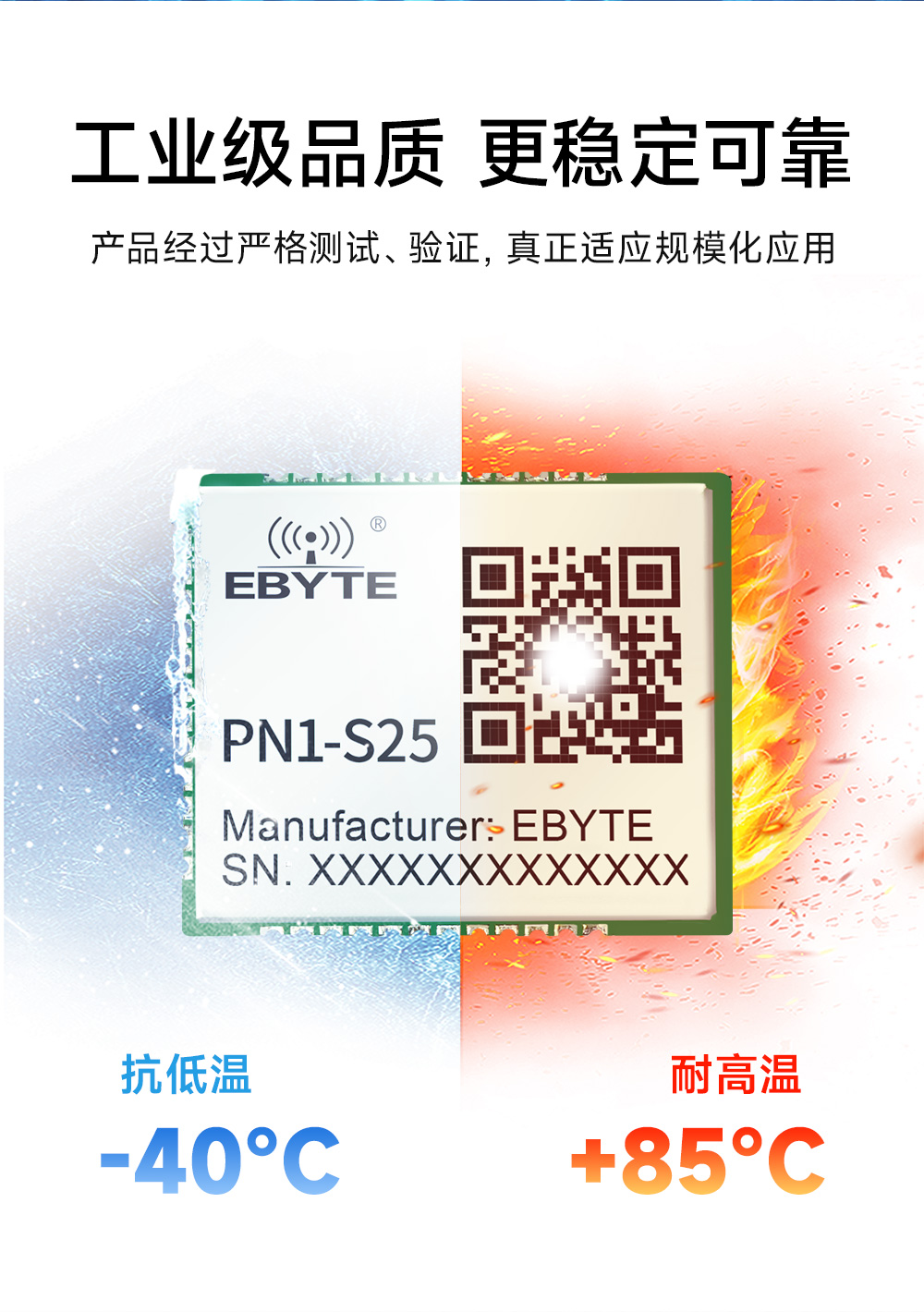

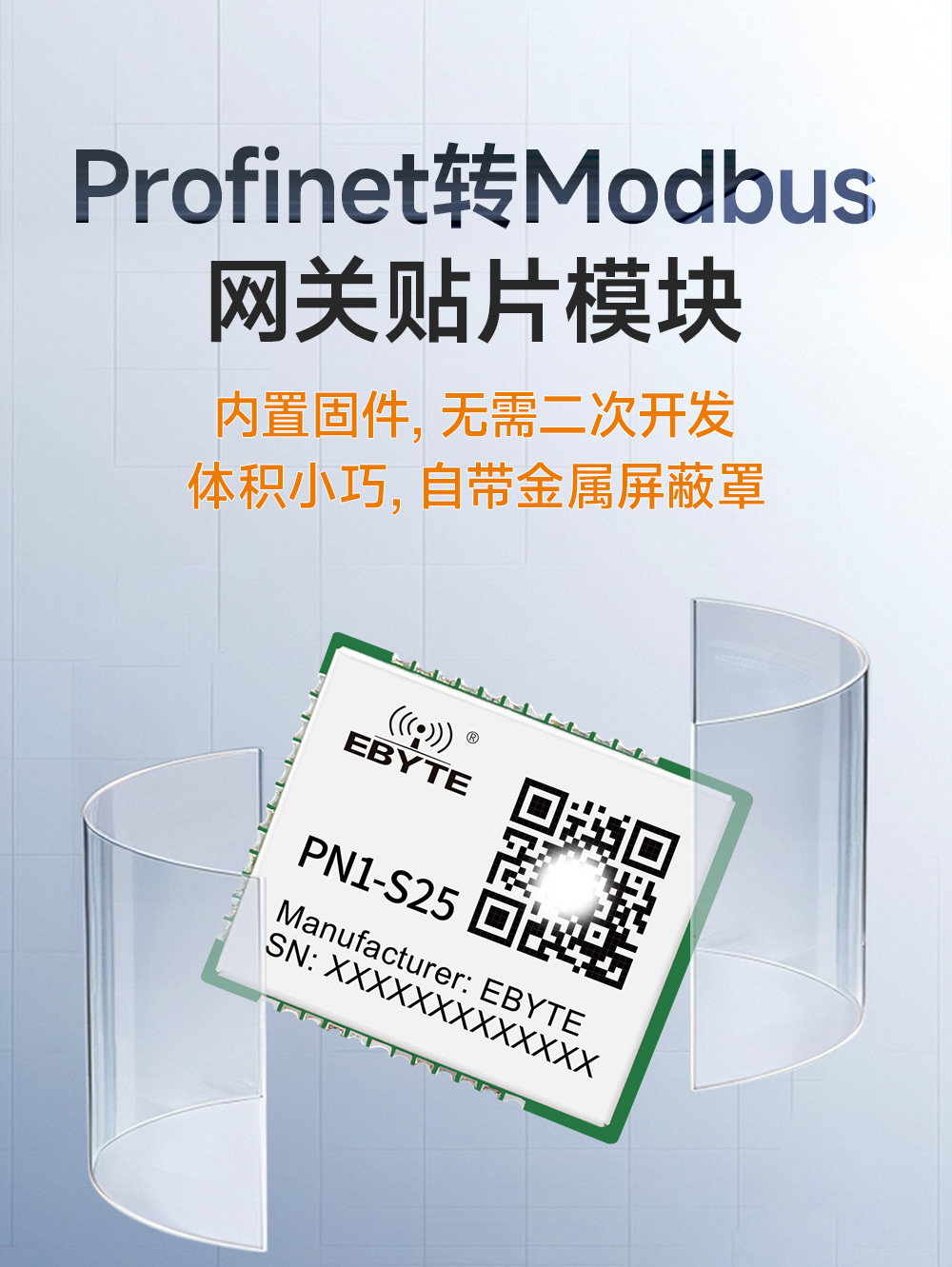

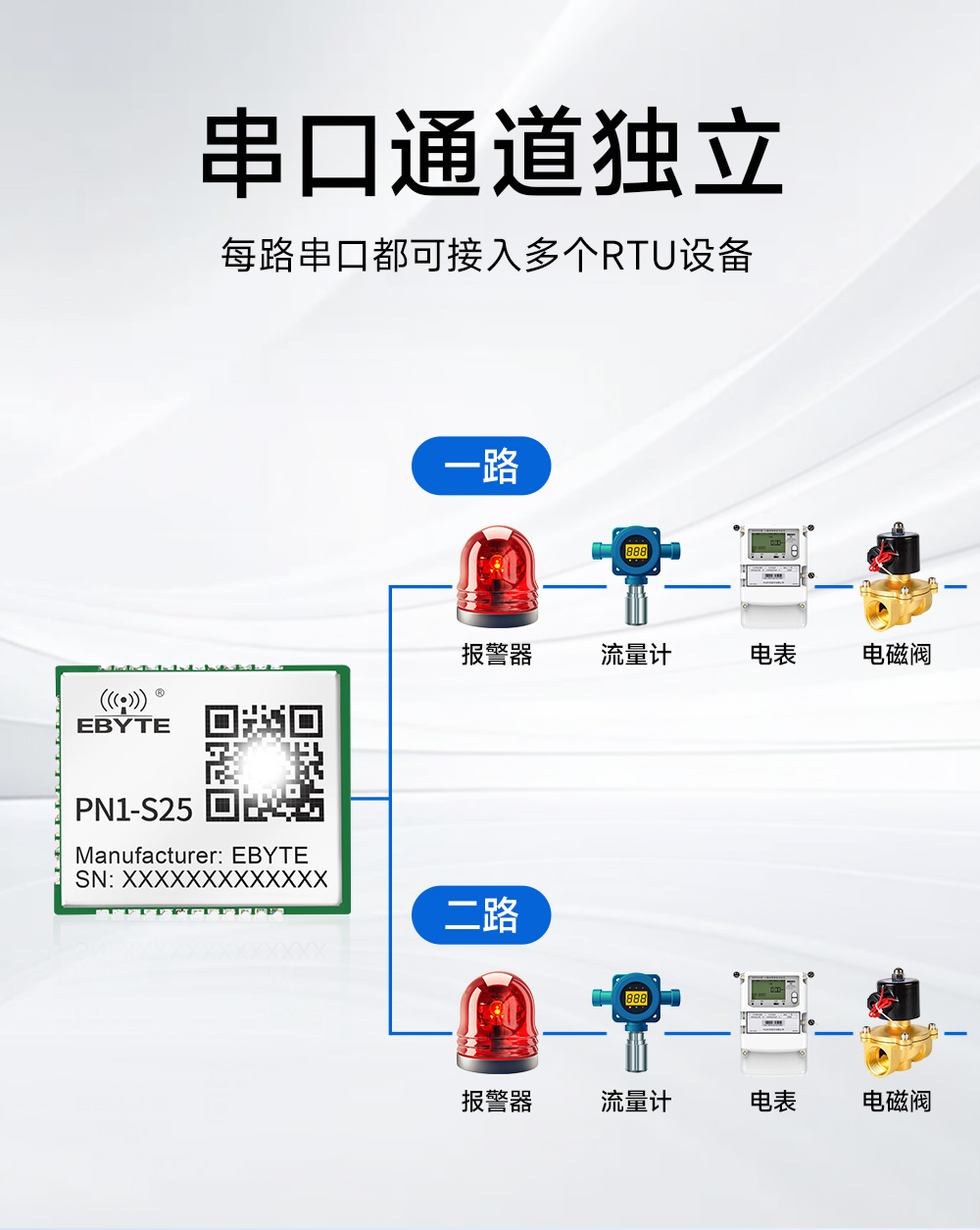

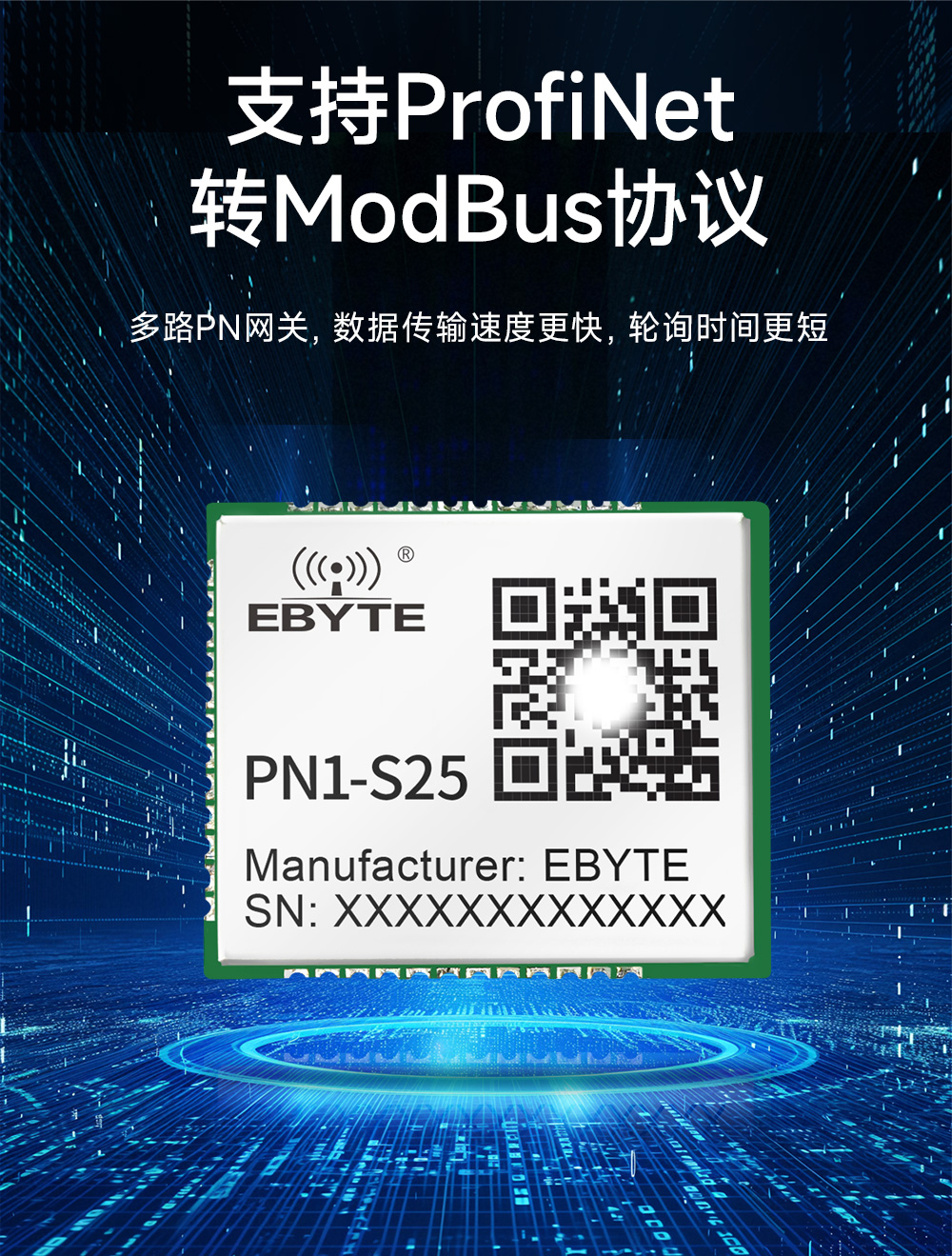

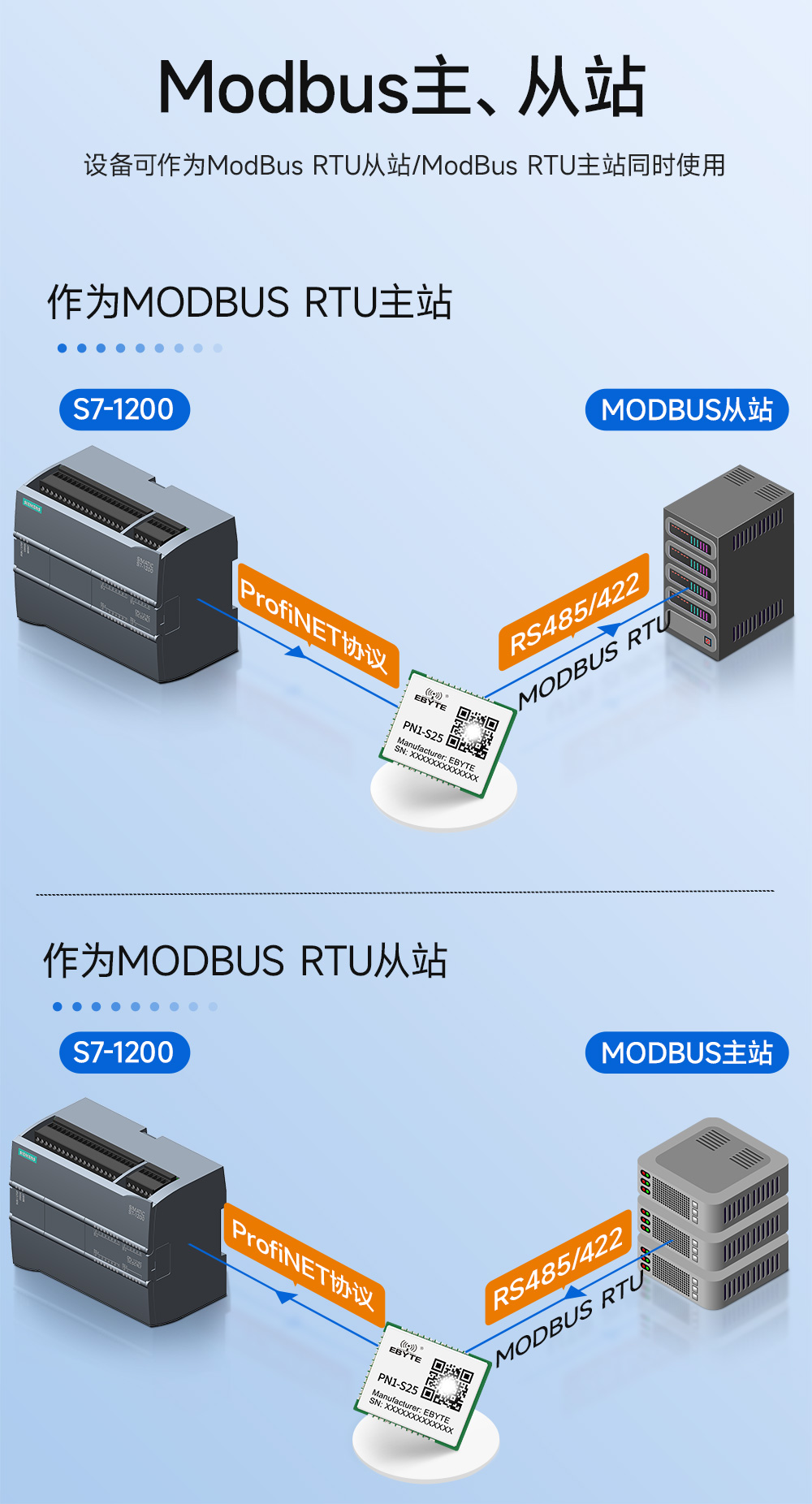

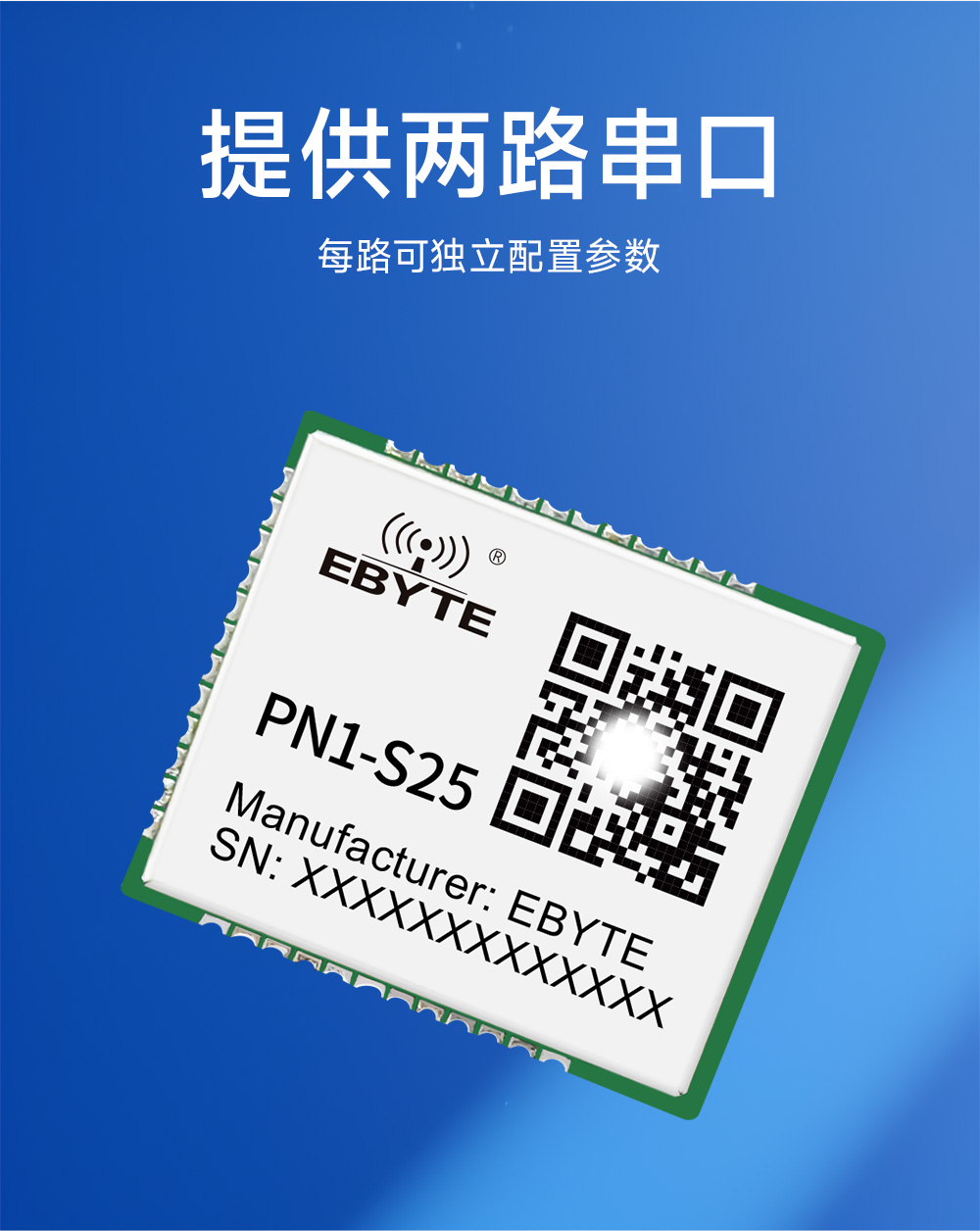

產品簡介：PN1-S25無線模塊一款專為工業通信設計的Profinet轉Modbus RTU網關模組。用于將Modbus數據映射到Profinet。使用GSD文件進行集成，免代碼讀取、寫入Modbus設備，可以快速設置數據并將其傳輸?shù)絇LC中。所有Modbus命令以模塊形式加載，Profinet、Modbus間的內存映射關系直觀，可在STEP 7或博途軟件中查詢?？杉虞d狀態字節查詢Modbus設備的連接狀態，實時監控設備狀態。支持Modbus RTU（主/從）協議。

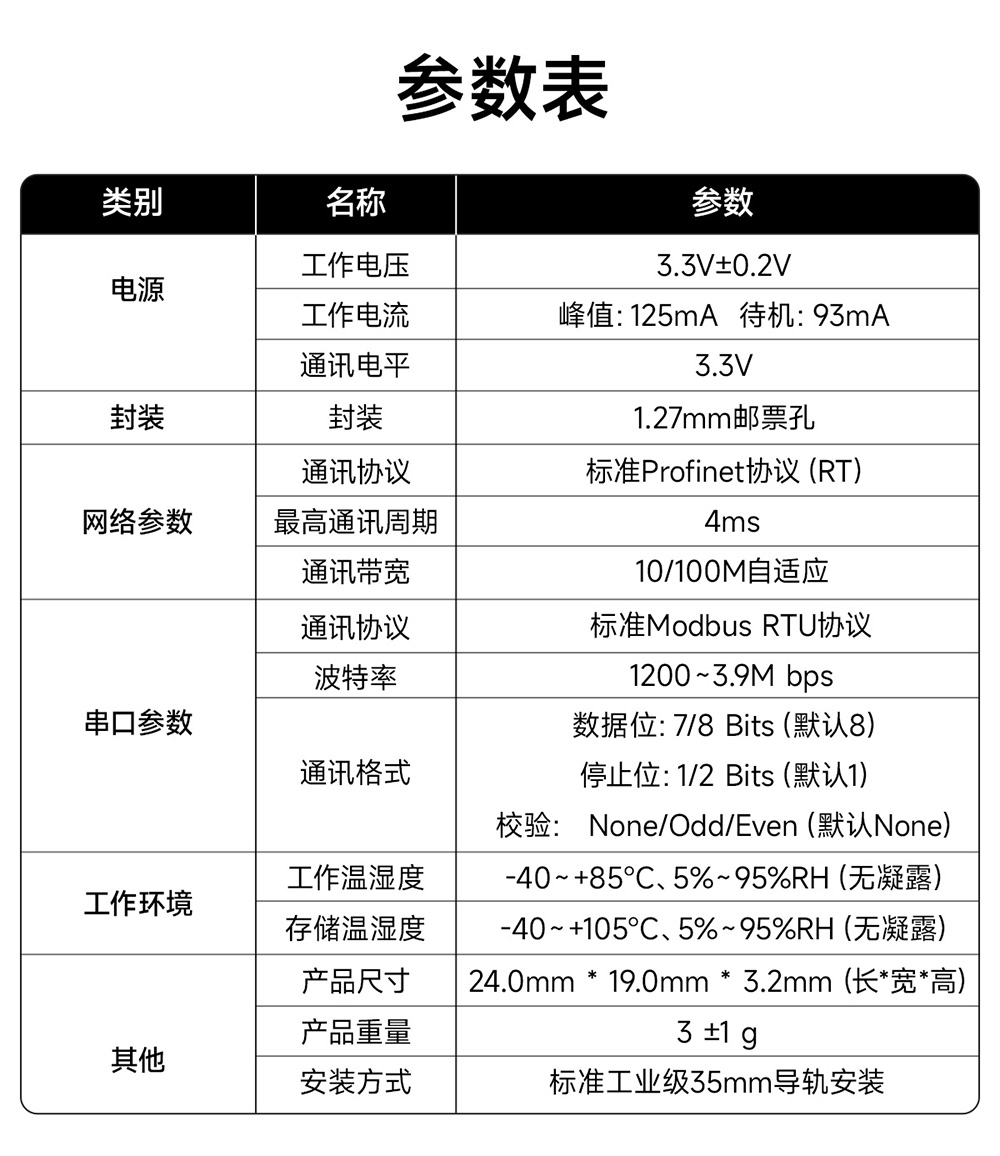

| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | 3.3V±0.2V |
| 工作電流 | 峰值：125mA | |
| 待機：93mA | ||
| 通訊電平 | 3.3V | |
| 封裝 | 封裝 | 1.27mm郵票孔 |
| 網絡參數 | 通訊協議 | 標準Profinet協議（RT） |
| 最高通訊周期 | 4ms | |
| 通訊帶寬 | 10/100M自適應 | |
| 串口參數 | 通訊協議 | 標準Modbus RTU協議 |
| 波特率 | 1200～3.9M bps | |
| 通訊格式 | 數據位：7/8 Bits（默認8） | |
| 停止位：1/2 Bits（默認1） | ||
| 校驗： None/Odd/Even（默認None） | ||
| 工作環境 | 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |

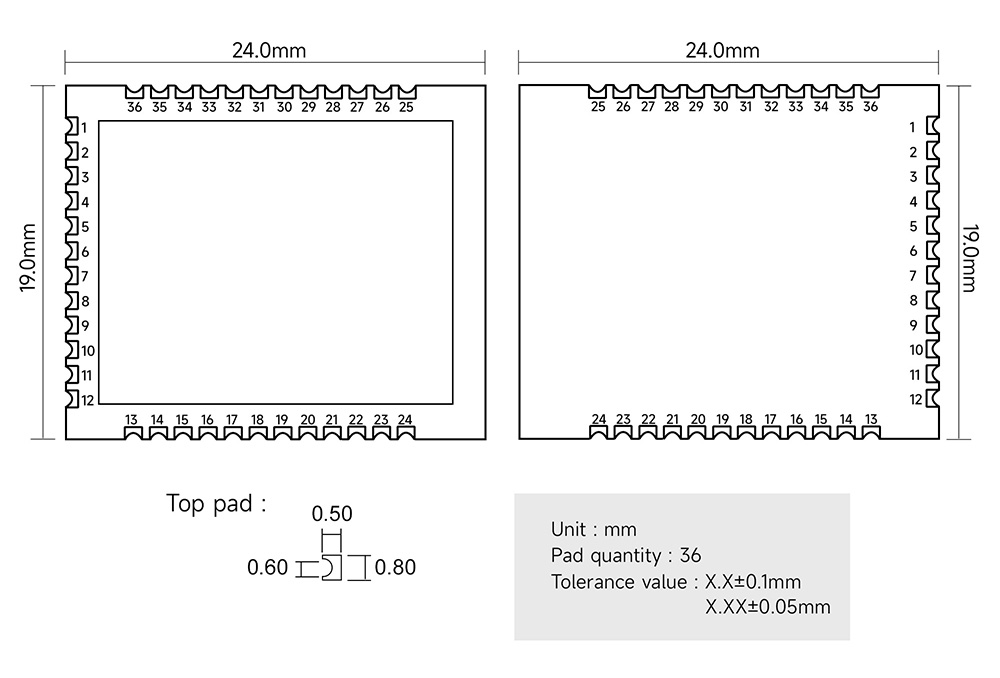

| 其他 | 產品尺寸 | 24.0mm * 19.0mm * 3.2mm (長*寬*高) |
| 產品重量 | 3 ±1 g | |
| 安裝方式 | 標準工業級35mm導軌安裝 |
| 序號 | 引腳絲印 | 描述 |
| 1 | NC | 懸空 |
| 2 | TXD2 | 串口發送數據，TTL 電平通訊電壓僅支持3.3V |
| 3 | RXD2 | 串口接收數據，TTL 電平通訊電壓僅支持3.3V |
| 4 | RXD2_LED | 串口2有數據接收時輸出翻轉，默認輸出高電平，接收數據時輸出25Hz方波 |
| 5 | TX2_EN | 串口2發送指示引腳，串口發送數據時置高，常態為低；該引腳可作為RS485芯片使能控制引腳 |
| 6 | TXD2_LED | 串口2有數據發送時輸出翻轉，默認輸出高電平，接收數據時輸出25Hz方波 |
| 7 | RXD1_LED | 串口1有數據接收時輸出翻轉，默認輸出高電平，接收數據時輸出25Hz方波 |
| 8 | TXD1_LED | 串口1有數據發送時輸出翻轉，默認輸出高電平，接收數據時輸出25Hz方波 |
| 9 | ERR_LED | （Modbus）通訊錯誤指示，拉低：Modbus通訊異常；置高：Modbus通訊正常；組態軟件控制閃爍指示燈時，與SYS同時翻轉電平 |
| 10 | SYS_LED | 系統（PN連接），拉低：profinet建立連接，置高：profinet未建立連接；組態軟件控制閃爍指示燈時，與ERR同時翻轉電平 |
| 11 | NC | 懸空 |
| 12 | GND | 公共接地端，電源負端輸入 |
| 13 | GND | 公共接地端，電源負端輸入 |
| 14 | VCC | 電源正輸入，支持3.3V 輸入 |
| 15 | VCC | 電源正輸入，支持3.3V 輸入 |
| 16 | NC | 懸空 |
| 17 | NC | 懸空 |
| 18 | NRST | 默認內部拉高，拉低（約100ms）模塊重啟； |
| 19 | RELOAD | 恢復出廠引腳，內部弱上拉，可外接復位按鍵，低電平持續5~10s左右恢復出廠設置；低電平持續0.5s-2s重啟模塊；斷電狀態下拉低，再通電，設備進入升級模式； |
| 20 | NC | 懸空 |
| 21 | LINK_LED | 10M PHY 指示燈，PHY 協商成功后拉低，有數據收發時閃爍； |
| 22 | SPD_LED | 100M PHY 指示燈，PHY 協商成功后拉低，有數據收發時閃爍； |
| 23 | GND | 公共接地端，電源負端輸入 |
| 24 | GND | 公共接地端，電源負端輸入 |
| 25 | RX_N | 以太網接收 RX-信號 |
| 26 | RX_P | 以太網接收 RX+信號 |
| 27 | TX_N | 以太網發送 TX-信號 |
| 28 | TX_P | 以太網發送 TX+信號 |
| 29 | NC | 懸空 |
| 30 | WDI | 模塊工作指示，該引腳在模塊正常工作后會持續輸出方波（1K-1MHZ） |
| 31 | TXD1 | 串口發送數據，TTL 電平通訊電壓僅支持3.3V |
| 32 | RXD1 | 串口接收數據，TTL 電平通訊電壓僅支持3.3V |
| 33 | NC | 懸空 |
| 34 | TX1_EN | 串口1發送指示引腳，串口發送數據時置高，常態為低；該引腳可作為RS485芯片使能控制引腳 |
| 35 | NC | 懸空 |
| 36 | GND | 公共接地端，電源負端輸入 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.xn4i0.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

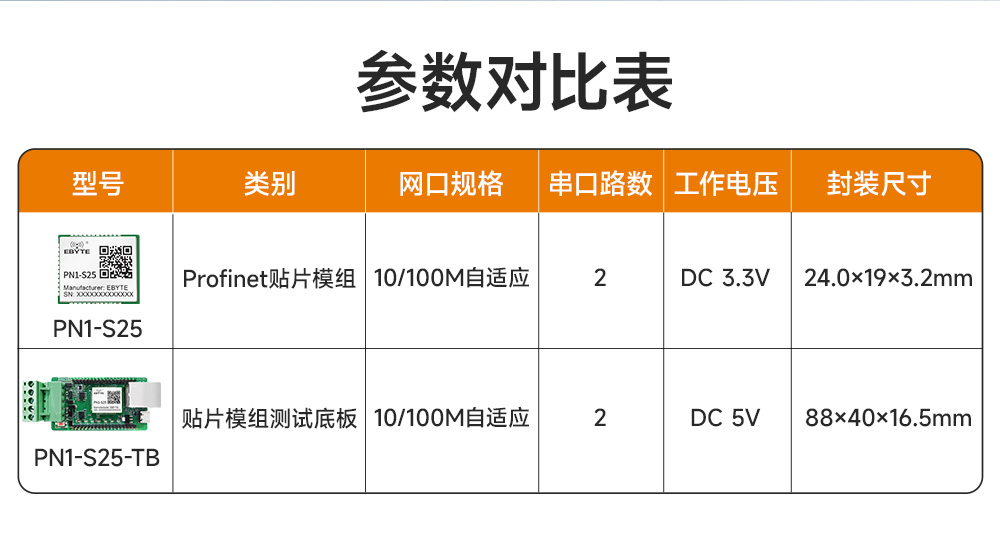

| 產品 型號 | 通訊協議 | 網口接口類型 | 串口接口類型 | 供電電壓 V | 產品尺寸 mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|

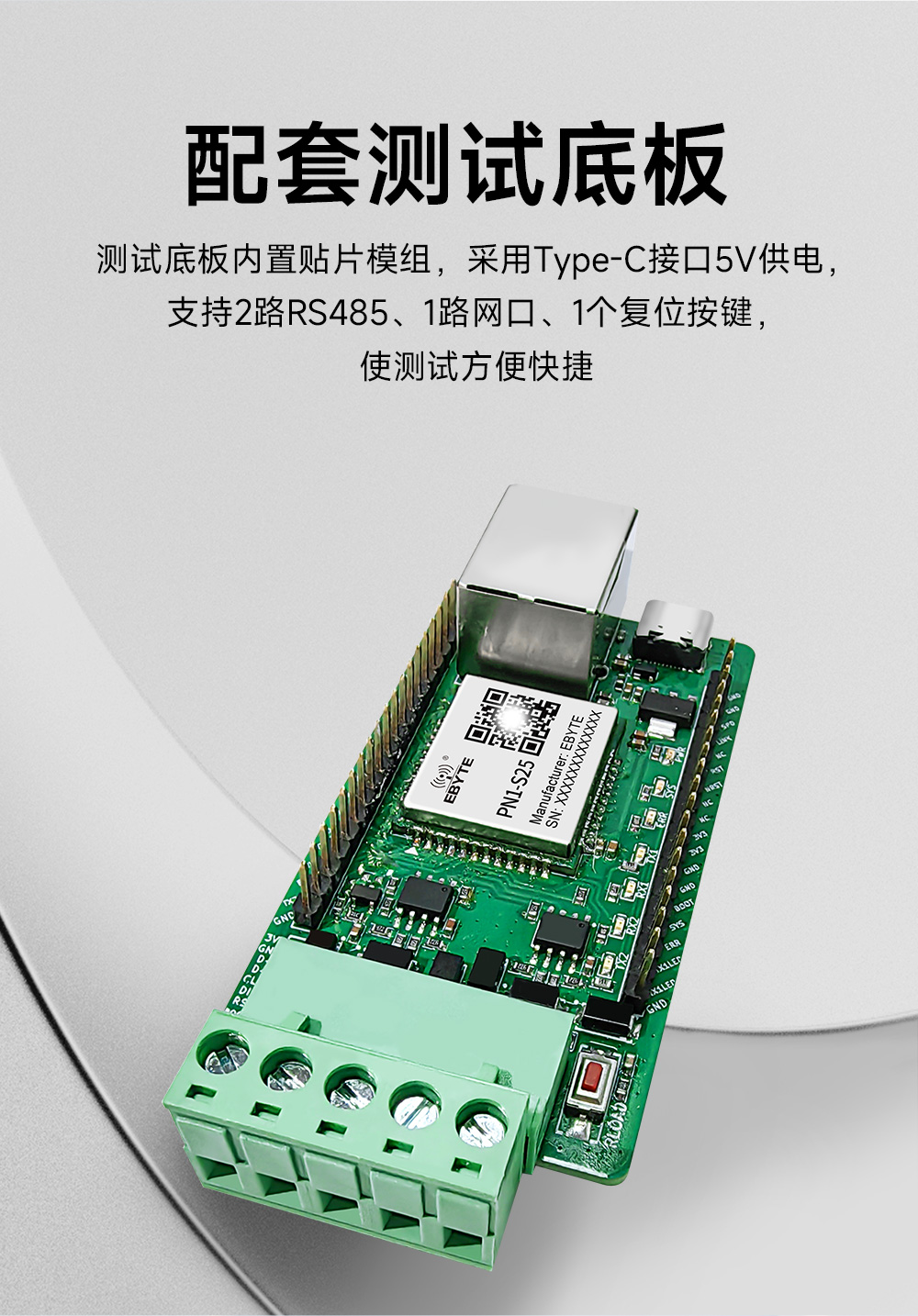

| PN1-S25-TB | Profinet | RJ45 | Tpye-C、RS485 | DC 5 | 88*40*16.5 | Profinet網關模組開發測試底板 | ||
