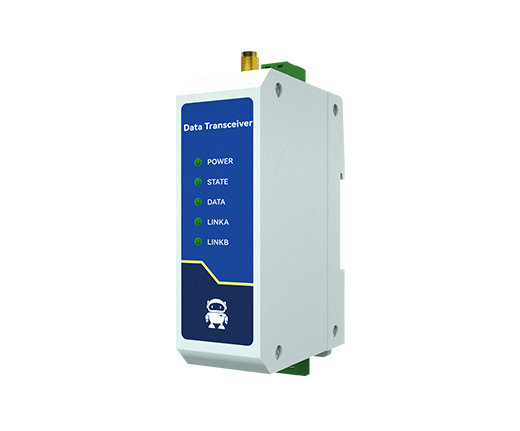

接口類型：RS485/RS232
工作電壓：DC 8～28V/AC 85～265V
發射功率：23dbm
安裝方式：導軌式
產品尺寸：92*66*30mm 產品重量：95±5g

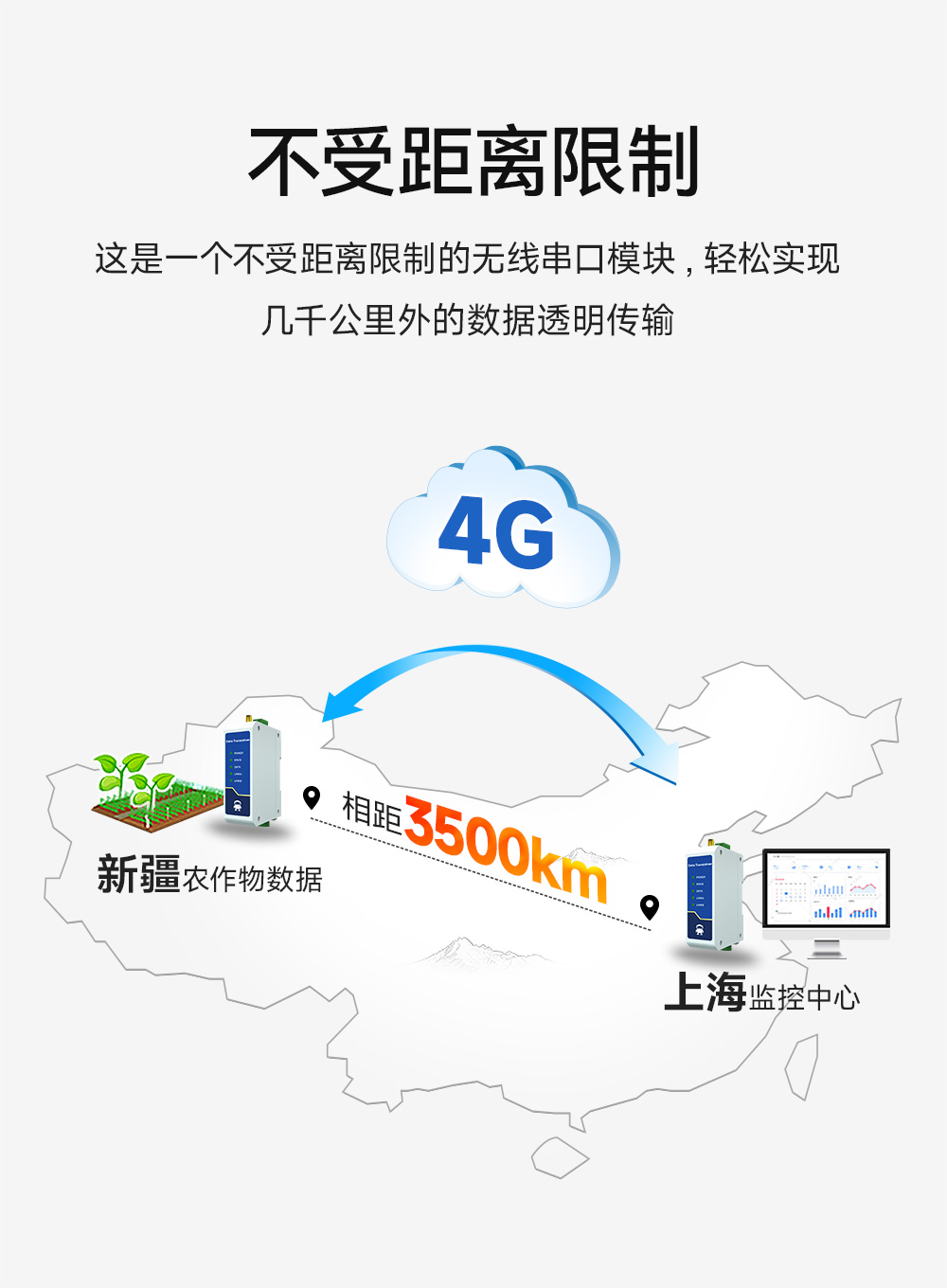

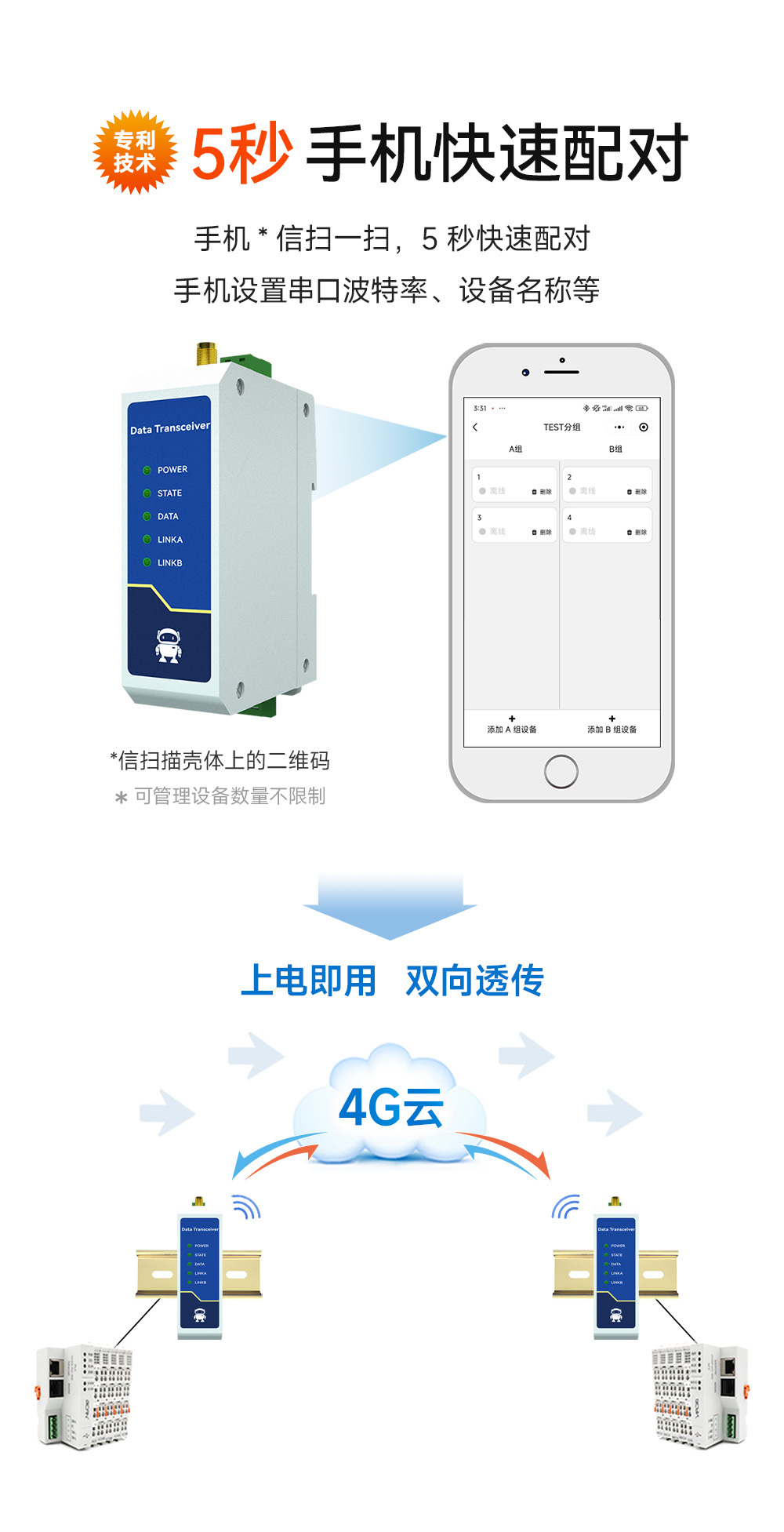

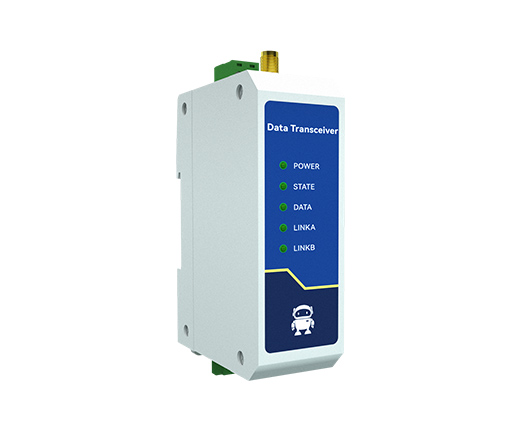

產品簡介： E840-DTU(TCEC05-xxx)X-V2是采用4G CAT1方案的云數傳電臺，電臺支持微信小程序簡單配對使用?？梢燥@現一對一、一對多、多對多等復雜應用場景。由于采用了云技術，數傳電臺相互透?jìng)鞯木嚯x不受限制。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。

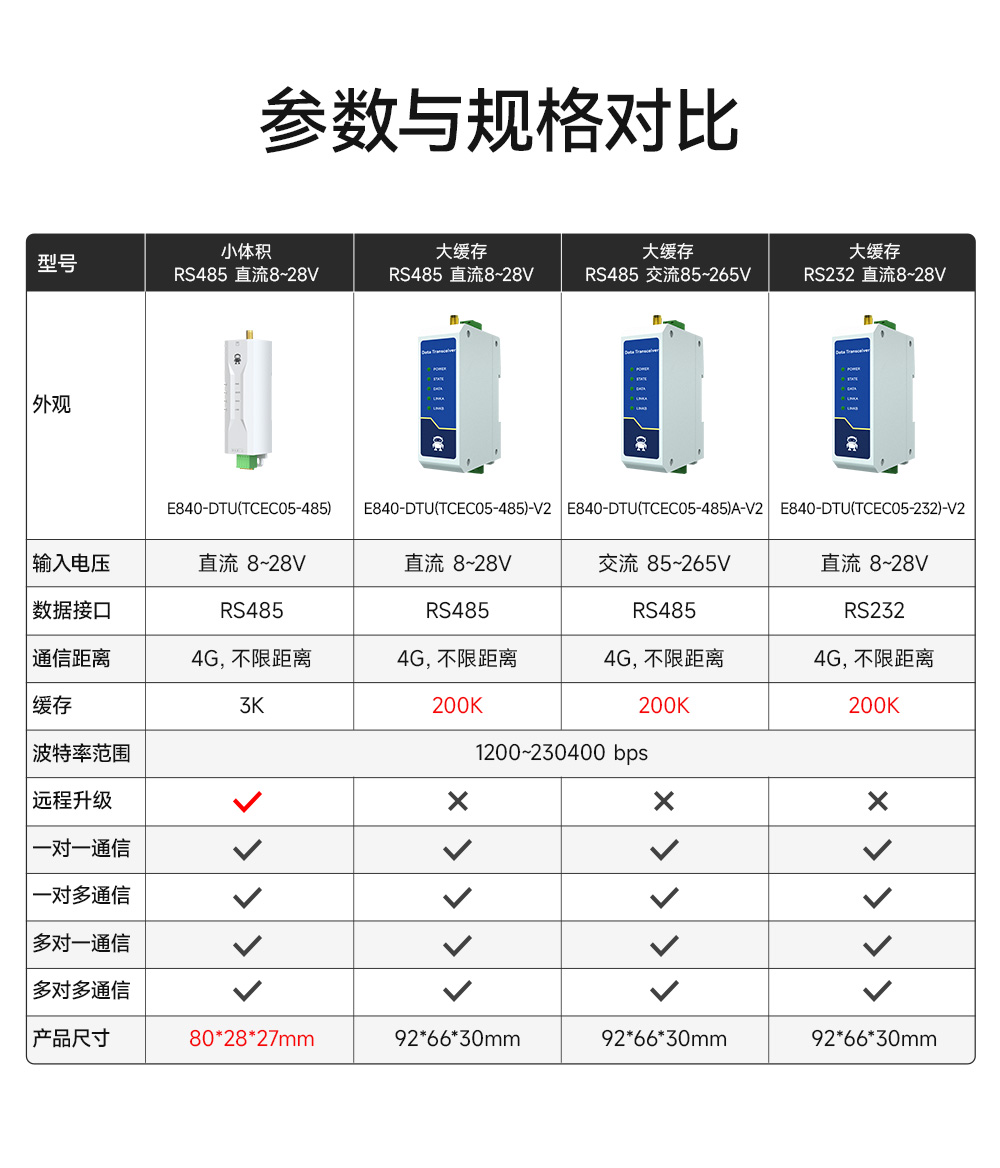

| 序號 | 名稱 | 參數 | 說明 |
| 1 | 工作電壓 | 8～28V（DC） 85～265V（AC） | 直流版本建議使用 12V 或 24V 交流版本使用 110V/220V 均可 |
| 2 | 通訊接口 | RS485/RS232 | 通訊接口，以產品實際標識為準 |
| 3 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～230400 |
| 4 | 緩存大小 | 1024 字節 | 1. 每包數據長度最大為 1024 字節。 2. 電臺可實現數據的連續傳輸，穩定支持 200kB 文件連續傳輸。 |

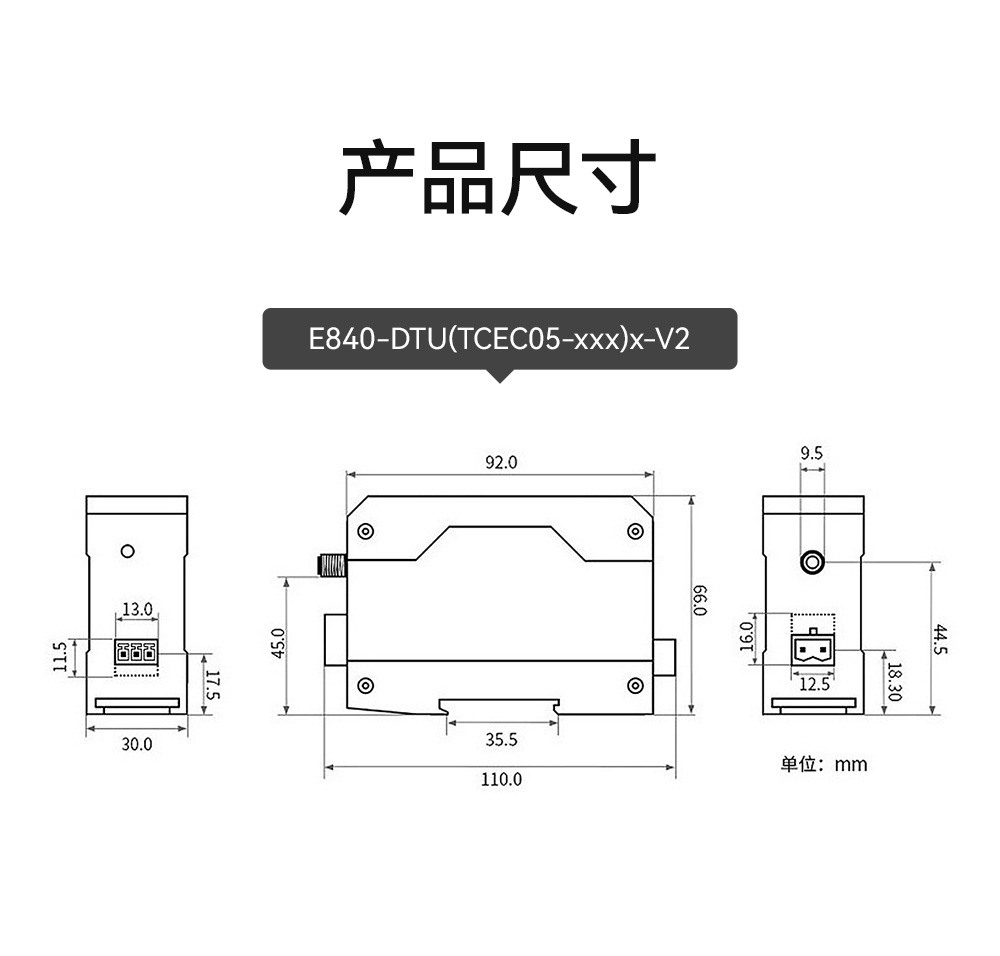

| 5 | 產品尺寸 | 92*66*30 mm | 詳見安裝尺寸 |
| 6 | 產品重量 | 95 g | 公差 ±5g |
| 7 | 工作溫度 | -40℃ ～ +85℃ | 工業級 |

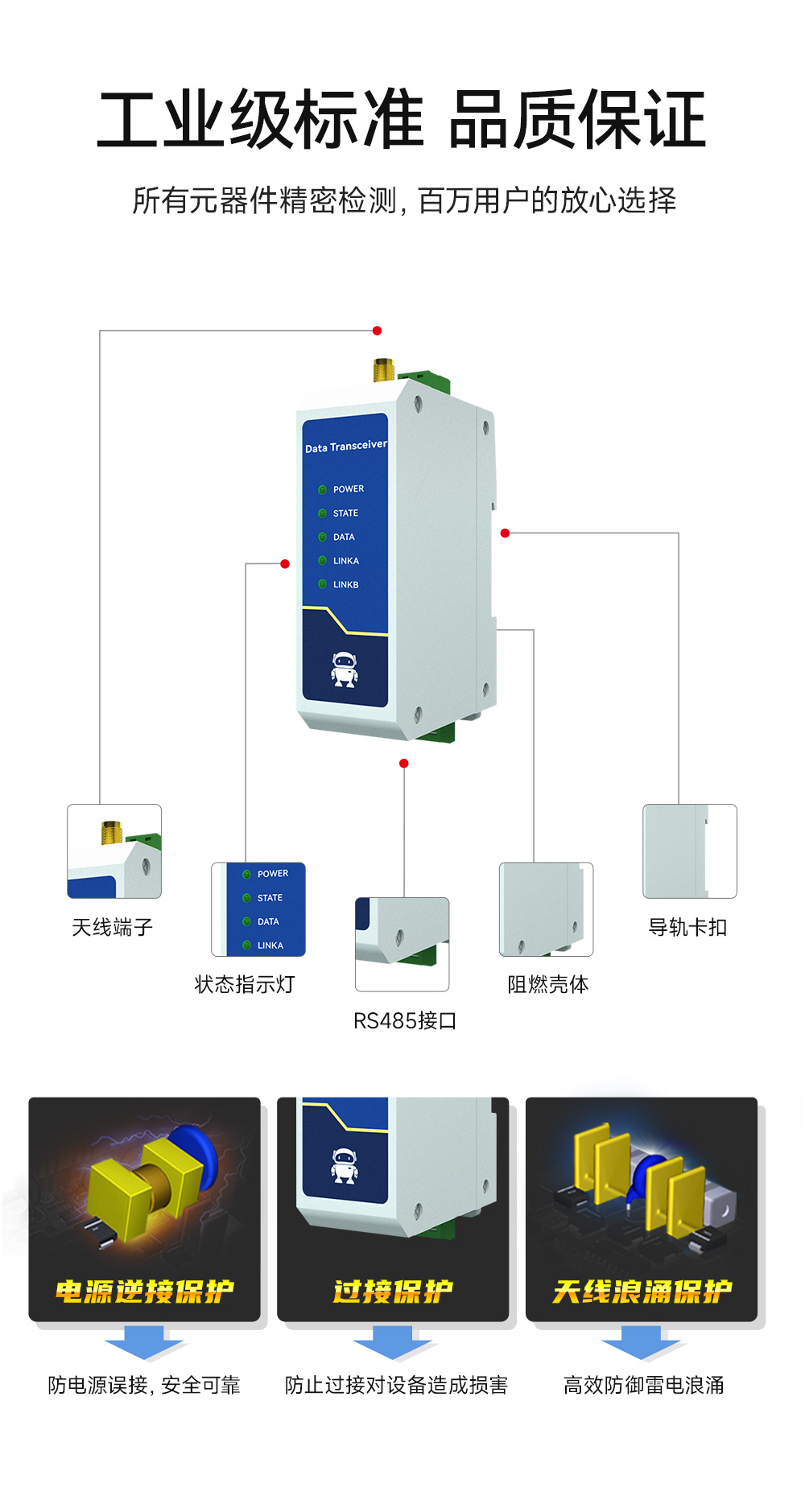

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | Restore | 恢復出廠設置按鈕 | 恢復出廠設置 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC | 電源接口 | 直流8~28V/交流85~265V電源輸入端口，壓線式端口 |
| 4 | RS485/RS232 | RS485/RS232 通信端口 | 標準 RS-485/RS-232 接口 |

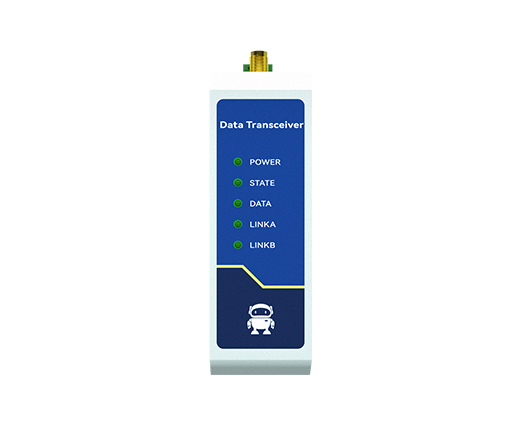

| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡常亮：設備附著網絡成功 |
| 7 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 8 | LINKA | 連接指示燈 | 常亮：請求 HTTP 成功 常滅：請求 HTTP 失敗 |
| 9 | LINKB | 連接指示燈 | 常亮：已連接 MQTT 服務器 常滅：連接不上 MQTT 服務器 |
