通信接口：UART
發射功率：30dBm
通信距離：5.6km
調制方式：GMSK/4FSK 產品重量：4.8±0.1g

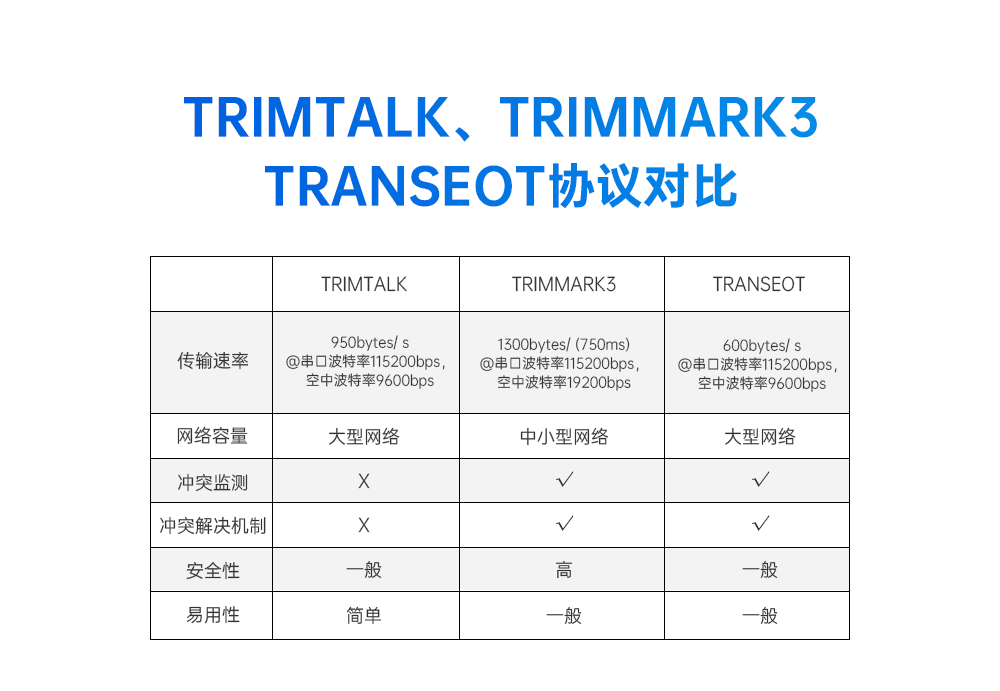

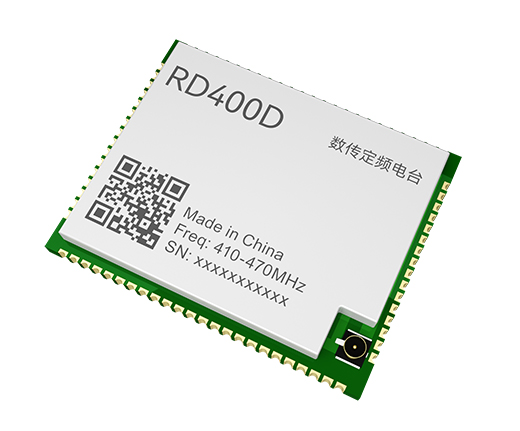

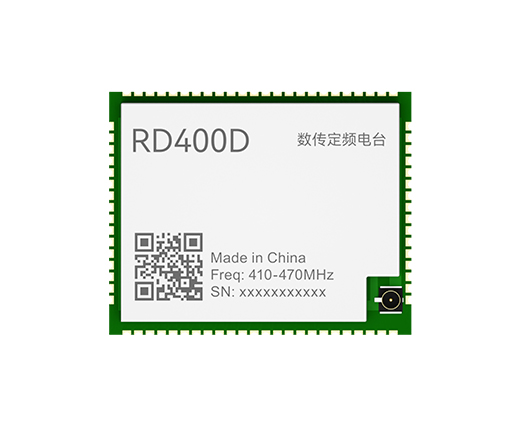

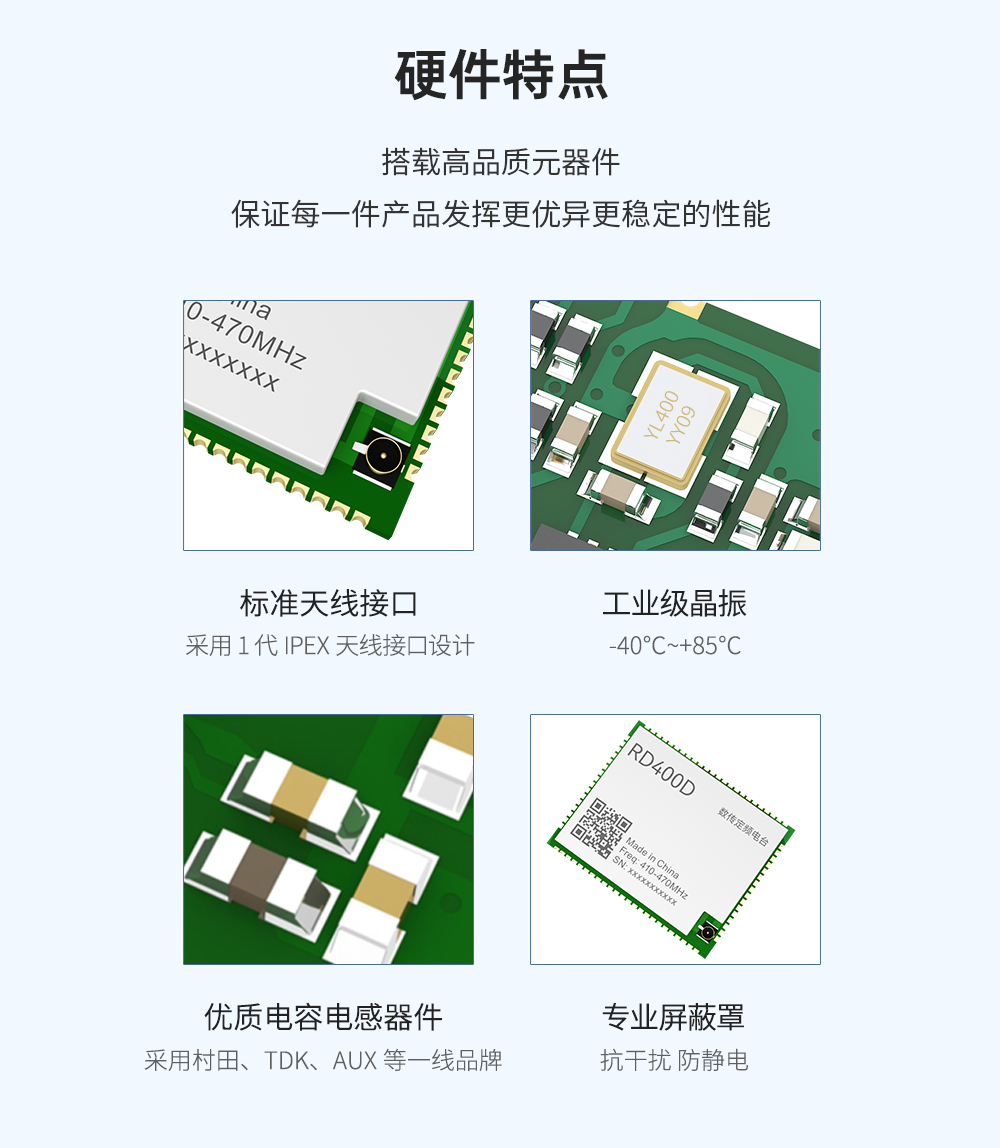

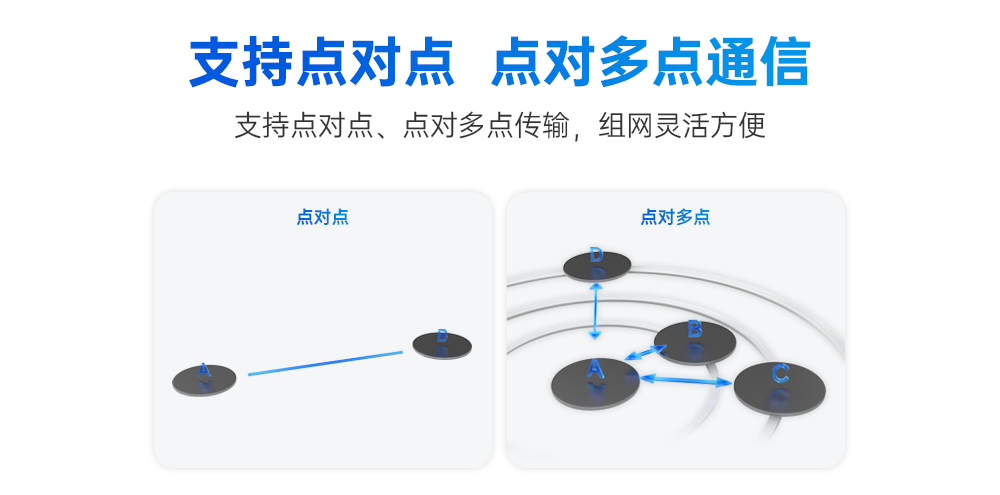

產品簡介：RD400D是一款表貼內置式定頻收發一體數傳電臺，工作在410MHz~470MHz頻段，專注于測量測繪、精準農業、無人機和物聯網應用環境，具有重量輕、體積小、功耗低、接收性能優越等特點。支持多種功率檔位選擇、空中波特率自由切換、豐富的串口波特率選擇、操作簡便等特點。支持TRIMTALK、TRIMMARK3、TRANSEOT(PCC或透明協議)等行業主流傳輸協議，支持多種串口波特率選擇：9600bps、19200bps、38400bps、 57600bps、115200bps。
| 極限參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓 | 3.3 | 3.6 | 超過3.6V永久燒毀模塊 |
| 工作溫度（℃) | -40 | +85 | 工業級 |
| 儲存溫度（℃) | -40 | +125 | - |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 正常電壓模式 | - | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
| 通信電平（V） | - | 3.3 | - | 使用5V TTL有風險燒毀 | |
| 工作頻段（MHz） | 410 | 450 | 470 | - | |
| 發射功率（dPm） | 高功率 | - | 30 | - | 士0.5dBm@3.3V DC |
| 低功率 | - | 27 | - | ||
| 接收靈敏度〔dBm) | - | -115 | - | @BER 10-3，9600bps | |
| 功 耗 | 發射電流（mA） | - | 1 066 | - | @30dBm |
| 接收電流（mA） | - | 50 | - | - | |
| 發射機性能規格 | ||
| 主要參數 | 描述 | 備注 |
| 射頻功率穩定度 | 士1dB | - |
| 鄰道功率 | >50dB | - |
| 二次諧波 | <-25dBm | |
| 接收機性能規格 | ||
| 主要參數 | 描述 | 備注 |
| 共信道抑制 | >-12dB | - |
| 鄰道選擇性 | >50dB@25KHz | - |
| 雜散抗擾性 | >50dB | - |
| 空中速率 | 9600bps、19200bps | - |
| 主要參數 | 描述 | 備注 |

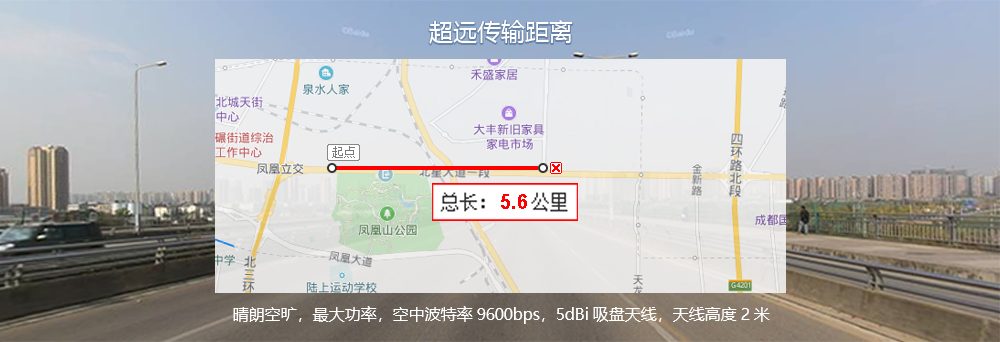

| 參考距離 | 5.6Km | 晴朗空曠環境，高度2.0米，@30dBm，空速 9600bps |
| 調制方式 | GMSK/4FSK | - |
| 通信接口 | UART | - |

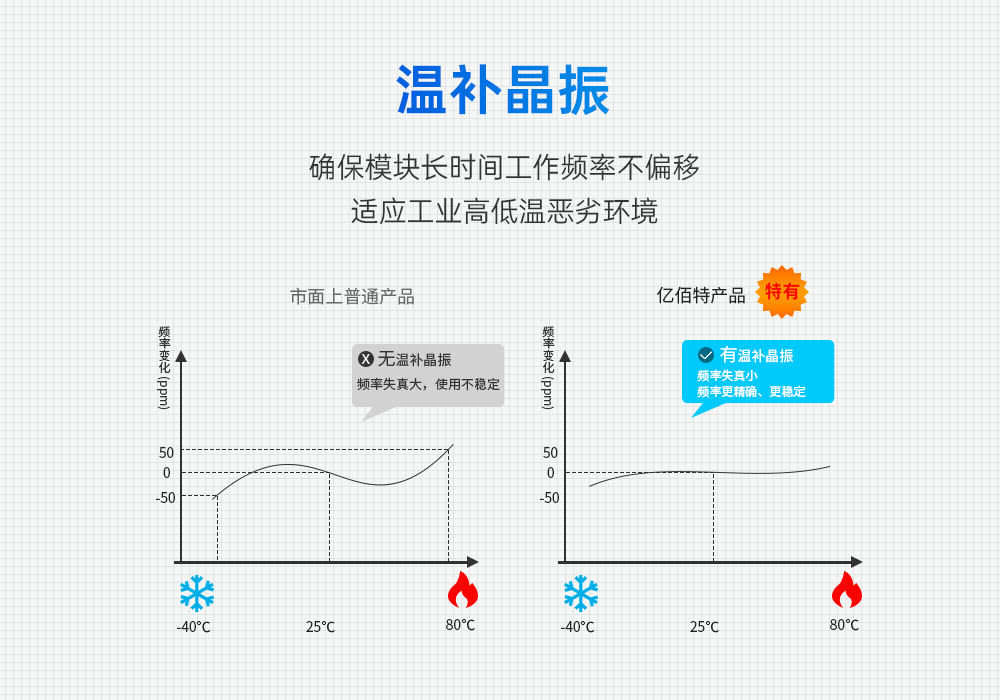

| 頻率穩定度 | ≤±1.0ppm | - |
| 工作模式 | 半雙工 | - |
| 封裝方式 | 貼片式 | - |

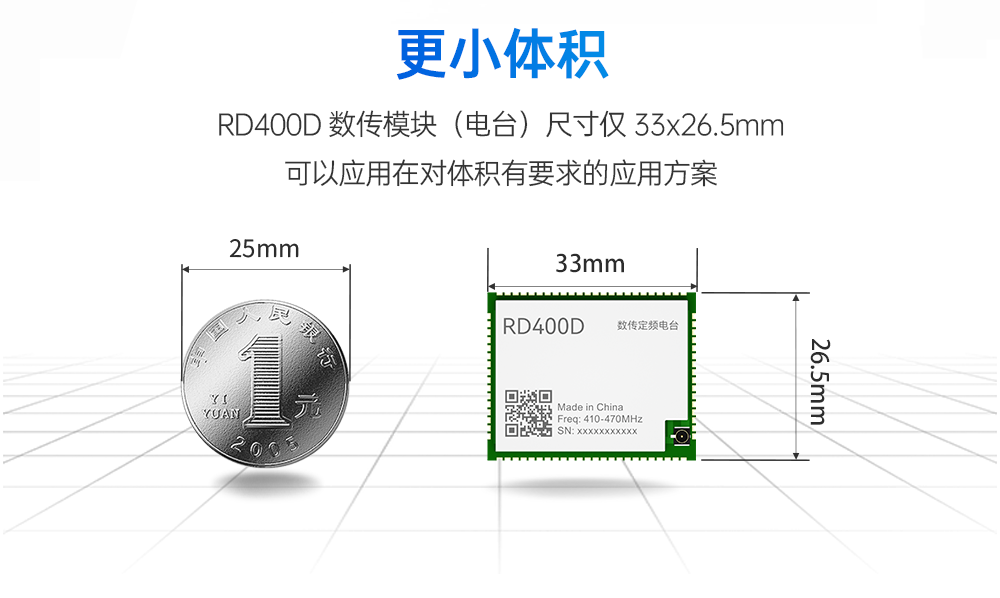

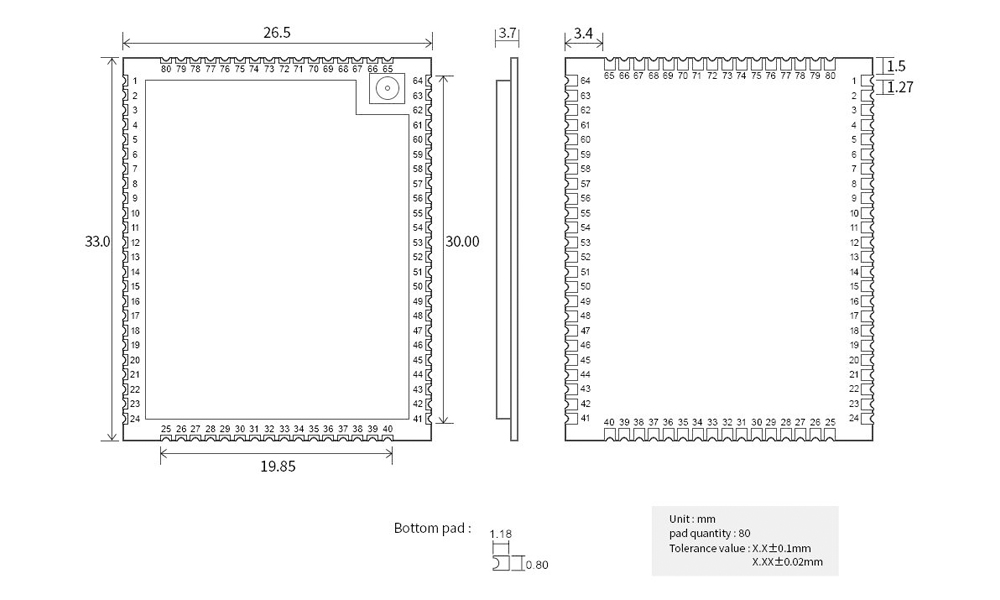

| 外形尺寸 | 33*26.5*3.7mm | 士0.1mm |
| 天線接口 | 郵票孔、IPEX | 等效阻抗約50Ω |
| 引腳數量 | 80 | - |
| 產品重量 | 4.8g | 士0.1g |

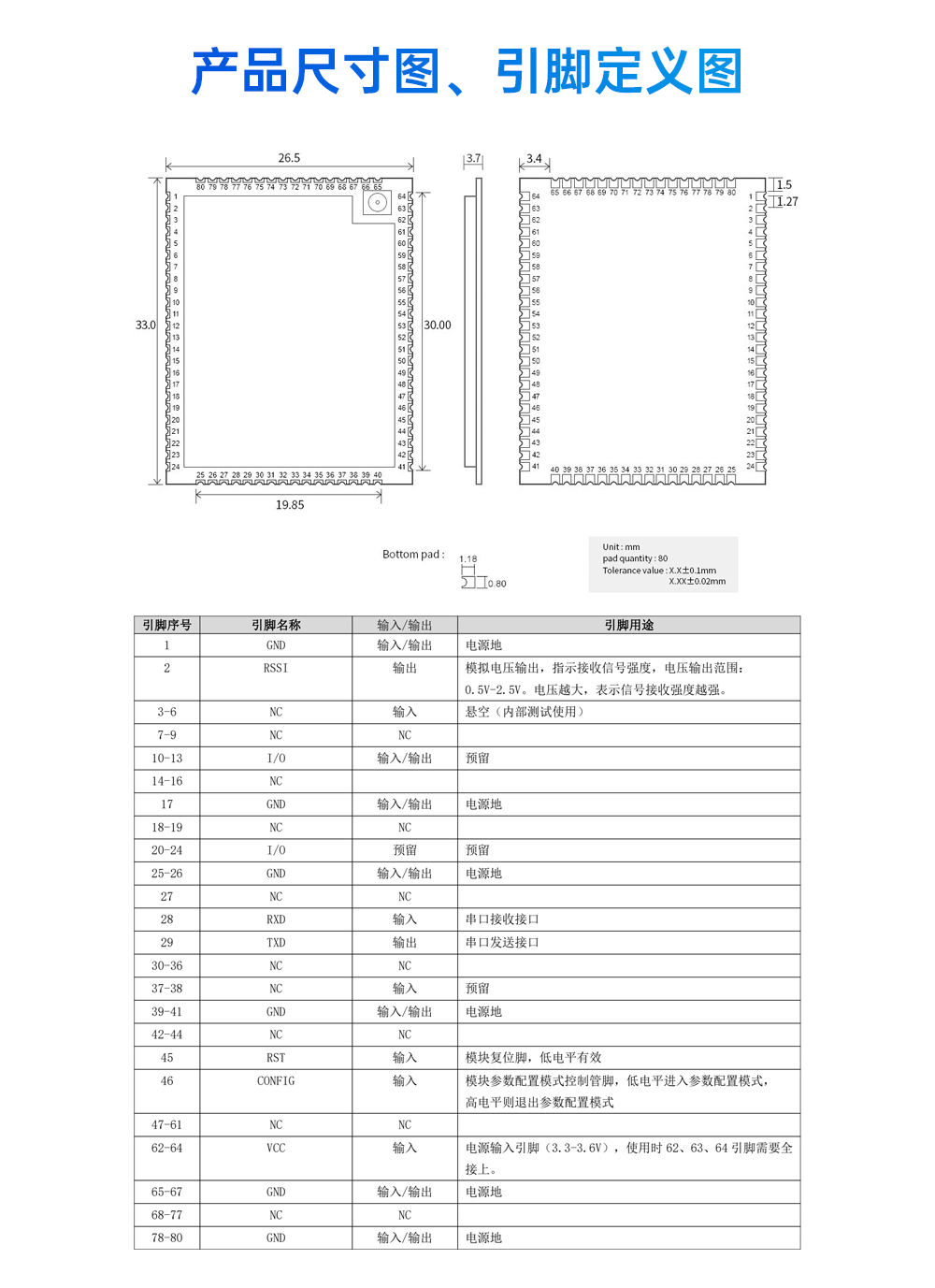

| 引腳序號 | 引腳名稱 | 輸入/輸出 | 引腳用途 |
| 1 | GND | 輸入/輸出 | 電源地 |
| 2 | RSSI | 輸出 | 模擬電壓輸出，指示接收信號強度，電壓輸出范圍:0.5V-2.5V。電壓越大，表示信號接收強度越強。 |
| 3-6 | NC | 輸入 | 懸空（內部測試使用） |
| 7-9 | NC | NC | - |
| 10-13 | I/0 | 輸入/輸出 | 預留 |
| 14-16 | NC | - | |
| 17 | GND | 輸入/輸出 | 電源地 |
| 18-19 | NC | NC | - |
| 20-24 | I/0 | 預留 | 預留 |
| 25-26 | GND | 輸入/輸出 | 電源地 |
| 27 | NC | NC | - |
| 28 | RXD | 輸入 | 串口接收接口 |
| 29 | TXD | 輸出 | 串口發送接口 |
| 30-36 | NC | NC | - |
| 37-38 | NC | 輸入 | 預留 |
| 39-41 | GND | 輸入/輸出 | 電源地 |
| 42-44 | NC | NC | - |
| 45 | RST | 輸入 | 模塊復位腳，低電平有效 |
| 46 | CONFIG | 輸入 | 模塊參數配置模式控制管腳，低電平進入?yún)?shù)配置模式， 高電平則退出參數配置模式 |
| 47-61 | NC | NC | - |
| 62-64 | VCC | 輸入 | 電源輸入引腳（3.3-3.6V)，使用時62、63、64引腳需要全 接上。 |
| 65-67 | GND | 輸入/輸出 | 電源地 |
| 68-77 | NC | NC | - |
| 78-80 | GND | 輸入/輸出 | 電源地 |
