當前位置： 首頁 >產品中心 >傳感與探測>電子羅盤>SM07-DC

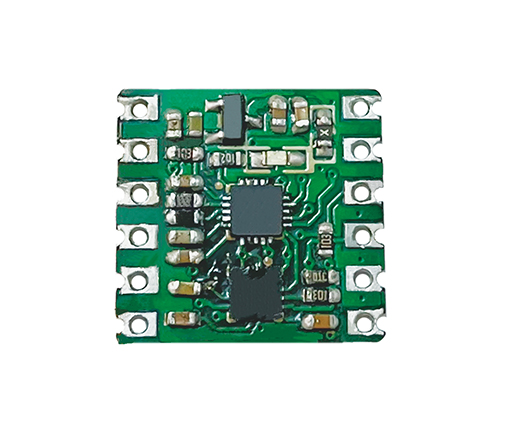

SM07-DC 電子羅盤磁場傳感器模塊

測 量 內容：三軸的磁場和角度

傳感器類型：半導體系列

通 信方 式：IIC通信和串口通信

通 信速 率：9600

量 程：-8 Gauss ~+8Gauss

產品簡介：模塊內部自帶電壓穩定電路，工作電壓3.3V-5V，引腳電平兼容3.3V/5V的嵌入式系統，連接方便。支持串口、IIC兩種數字接口，IIC是直接連接芯片，方便用戶選擇最佳的開發連接方式。

溫馨提示：該產品已停產下架。

電子羅盤詳情_01
電子羅盤詳情_02
電子羅盤詳情_03
電子羅盤詳情_05
電子羅盤詳情_06

主要參數參數值
產品型號
SM07-DC
傳感器類型半導體系列
供電電壓DC 3.3V~5V/建議+5V供電
工作電流小于6毫安
模塊體積15.24mm * 15.24mm * 7.8mm
焊盤間距

上下 100mil(2.54mm)

左右 600mil(15.24mm)

測量內容
三軸的磁場和角度
通信方式IIC通信和串口通信
通信速率9600
回傳速率0.1-100HZ可調節
靈敏度

3000LSB/ Gauss

量程-8 Gauss ~+8Gauss

引腳

名稱功能

SWD

程序下載接口

VCC

模塊的電源正極

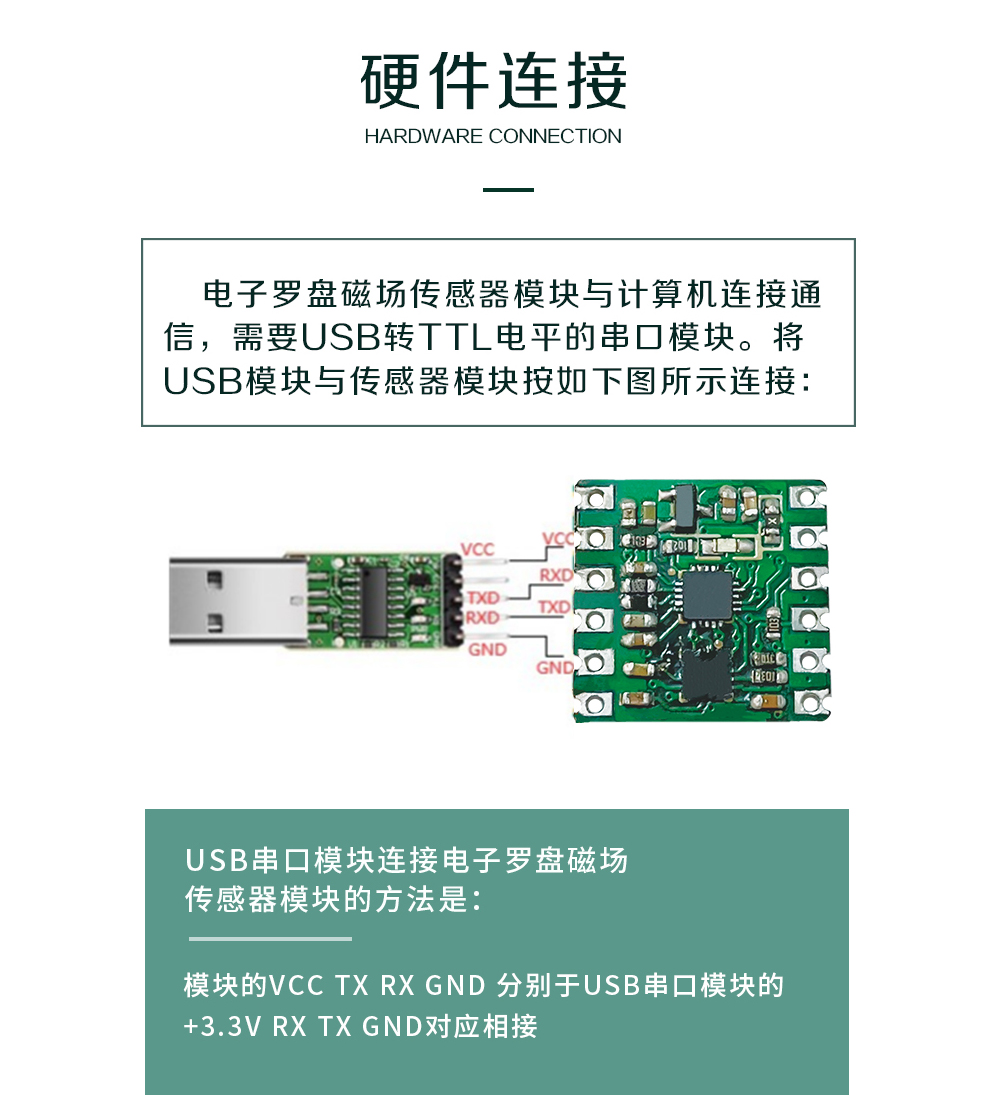

RXD

串行數據輸入，3.3V TTL電平

TXD

串行數據輸出，3.3V TTL電平

SWC

傳感器的DRDY引腳

VCC

模塊的電源正極

SCL

IIC的SCL引腳

SDA

IIC的SDA引腳

GND

模塊的電源負極

PC5

內部單片機的PC5引腳


       工具軟件
    【工具軟件】SM07-DC工具軟件  下載
