芯片方案：SX1278
發射功率：20dBm
通信距離：5km

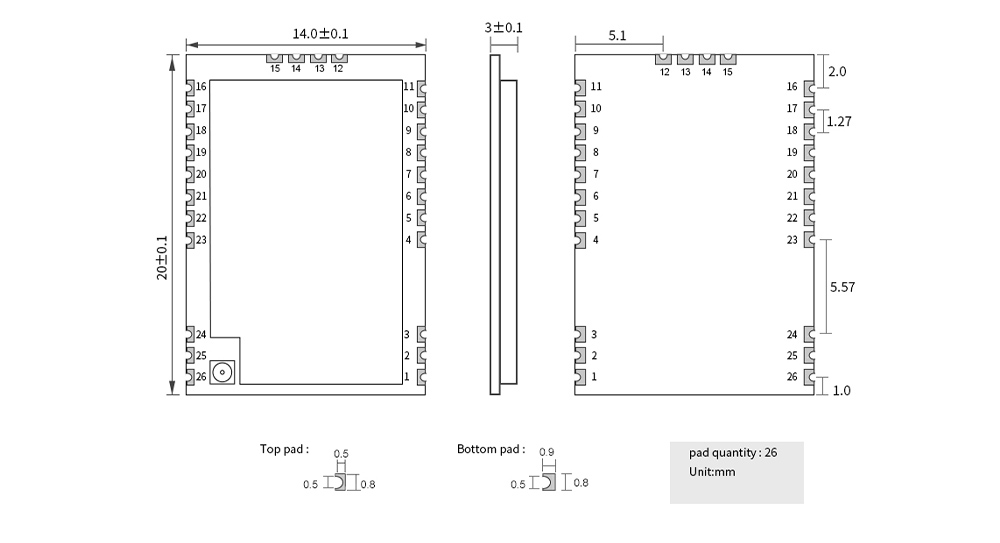

產品尺寸：14*20mm 產品重量：1.7±0.1g

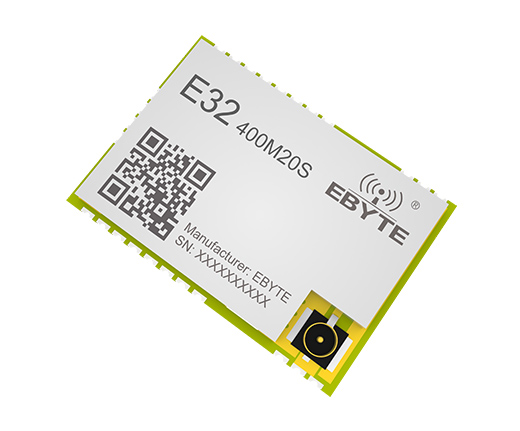

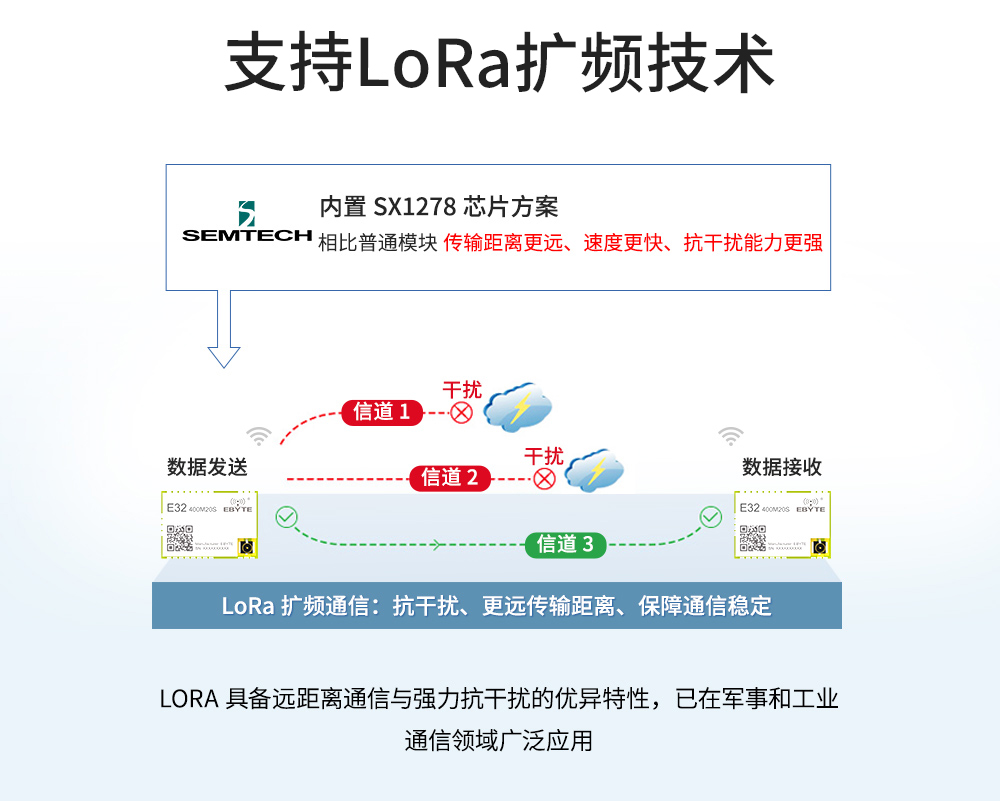

產品簡介：E32-400M20S 是基于美國 Semtech 生產的 SX1278 為核心自主研發的超小體積的410/493MHz 貼片式 LoRa無線模塊，使用工業級高精度 32MHz 晶振。由于其采用先進的 LoRa調制技術，在抗干擾性能、通信距離都遠超現在的 FSK、GFSK 調制方式的產品。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。
| 主要參數 | 參數值 | 備注 |
| 參考距離 | 5000m | 晴朗空曠環境，天線增益 5dBi，天線高度 2 米，空中速率 2.4kbps |
| FIFO | 256Byte | 單次發送最大長度 |
| 晶振頻率 | 32MHz | - |
| 調制方式 | LoRa(推薦) | FSK/GFSK/MSK/GMSK/OOK |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | 郵票孔 |
| 通信接口 | SPI | 0～10Mbps |
| 外形尺寸 | 14*20mm | - |
| 天線接口 | 郵票孔/IPEX | 特性阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 410 | 470 | 493 | MHz | 支持 ISM 頻段 |
| 發射電流 | - | 110 | - | mA | 瞬時功耗 |
| 接收電流 | - | 17 | - | mA | - |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 最大發射功率 | 19 | 20 | 21 | dBm | - |
| 接收靈敏度 | -145 | -147 | -148 | dBm | 靈敏度測試條件為空速 0.3kbps， Coding rate 4/5，擴頻因子 12 |
| 空中速率（FSK） | 1.2 | - | 300 | kbps | - |
| 空中速率（Lora） | 0.018 | - | 37.5 | kbps | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 地線，連接到電源參考地 |
| 2 | GND | 輸入 | 地線，連接到電源參考地 |
| 3 | GND | 輸入 | 地線，連接到電源參考地 |
| 4 | GND | 輸入 | 地線，連接到電源參考地 |
| 5 | GND | 輸入 | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關腳控制；接收時，RXEN 高電平，TXEN 低電平 |
| 7 | TXEN | 輸入 | 射頻開關腳控制；發射時，TXEN 高電平，RXEN 低電平 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 9 | VCC | 輸入 | 供電電源，范圍 1.8～3.6V（推薦 3.3V，建議外部增加陶瓷濾波電容） |
| 10 | GND | 輸入 | 地線，連接到電源參考地 |
| 11 | GND | 輸入 | 地線，連接到電源參考地 |
| 12 | GND | 輸入 | 地線，連接到電源參考地 |
| 13 | DIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 14 | DIO4 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 15 | DIO5 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 16 | GND | 輸入 | 地線，連接到電源參考地 |
| 17 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 18 | DIO0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 SX1276 手冊） |
| 19 | RST | 輸入 | 芯片復位觸發輸入腳 |
| 20 | MISO | 輸出 | SPI 數據輸出引腳 |
| 21 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 22 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 23 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 24 | GND | 輸入 | 地線，連接到電源參考地 |
| 25 | ANT | 輸出 | 天線接口（高頻信號輸出） |
| 26 | GND | 輸入 | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E32-400M20S_Usermanual_CN  |
| 開發測試 |
| 【開發例程】開發例程 |
| 【封裝文件】Pcb_E32-400M20S |
| 【芯片手冊】E32-400M20S |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.xn4i0.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：使用默認參數，需求4km以上，客戶手里有12個模塊 5V供電，開闊郊區，電源輸出額定2A。 發射端是吸盤天線，接收端是膠棒天線，距離地面1.5-2米。電源紋波最大±15mv 多個環境測試，都是不超過2km，全部都是這種情況。 請幫忙分析一下，距離該如何提升。是否還有其他需要注意的 |
| 答：如果沒有吸附，建議吸附；有兩種方案：1.更換發射端的天線為TX433-XPH-300，2.接收端天線換成TX433-JK-20試試，同時吸盤吸附鐵皮上。 |
| ★ 問：地址配置不能帶F，比如15/31，都不行是怎么回事？ |
| 答：定點模式，信道1，地址為15或31或十六進制帶有F的地址都可以通信。 |
| ★ 問：用配套的工具軟件“RF Setting”對模塊進行參數設置，但一直沒有成功，電源已經加上，波特率9600,8N1，在休眠模式(M0和M1直接接的3.3V)下進行設置，請問一下還有哪里需要注意的嗎？ |
| 答：1.模塊和電腦是通過我們的E15-USB-T2連接的嗎？如果不是，確定USB轉TTL是否是好的，檢測方法很簡單，將串口RXTX短接，串口助手發送數據，看能否收到相同數據；2.如果轉接板好的，請確認RX TX。 |
| ★ 問：使用模式0，使用兩塊USB轉接板連接電腦，雙方可以收發數據；再將其中一塊接到我的主板，發送協議代碼，無反應，使用我主板帶的485口通訊正常。 |
| 答：檢查無線模塊發出數據沒有，一個接設備，一個接電腦 設備發送，電腦能否收到數據。 |
| ★ 問：模塊測試，一端接電腦，一端接單片機，電腦端發送數據單片機可以接收，但是單片機端發數據電腦接收不到是什么原因呢，兩端都在 |
| 答：使用的什么單片機， 在TX.RX上串聯一個500歐姆左右的電阻試試。 |
| ★ 問：測試一對模塊，一端連到電腦，一端連到stm32f103zet6 單片機，連單片機的模塊給連電腦的模塊發數據可以收到，連電腦的模塊給連單片機的模塊發數據收不到是什么原因呢，用的是透?jìng)髂Ｊ健?/span> |
| 答：1、確保操作正確，模塊參數設置正確；2、確保我們模塊能正常工作；3、模塊的 TXD 和 AUX 腳加 4~10K 上拉電阻，再測試。 |
| ★ 問：接單片機測試，M0,M1接高電平，模塊上電初始化以后，AUX一直輸出低電平，讀取不了參數是什么原因呢？ |
| 答：1、確保我們模塊沒有問題，單獨測試看模塊是否正常；2、使用什么單片機，一些5V單片機可能需要在模塊的 TXD 和 AUX 腳加 4-10K 上拉電阻。 |
| ★ 問：無線串口的組網方案？ |
| 答：推薦使用輪詢組網。 |
