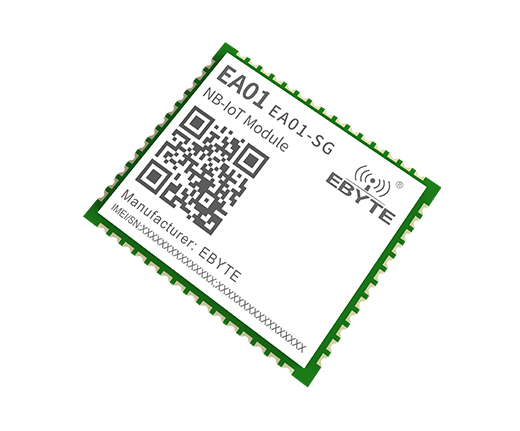

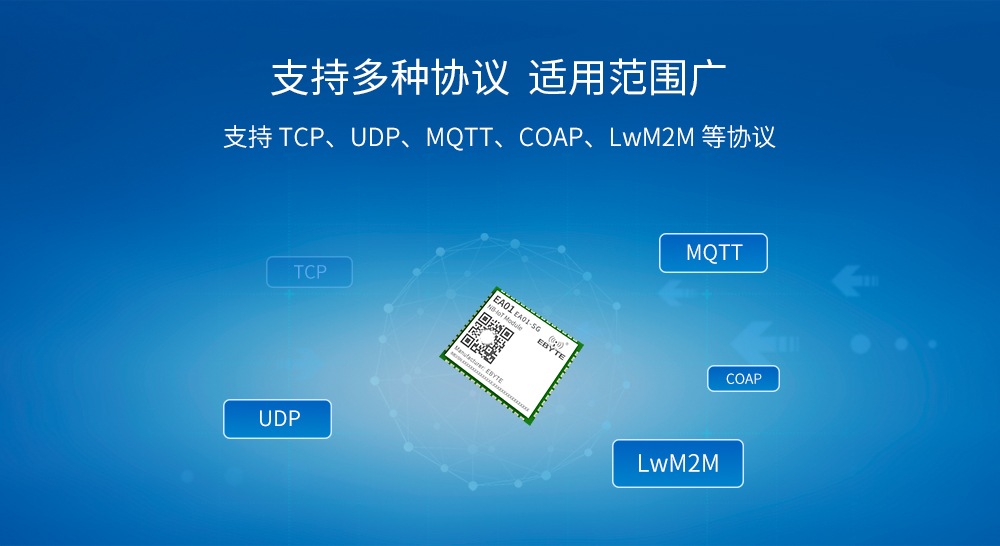

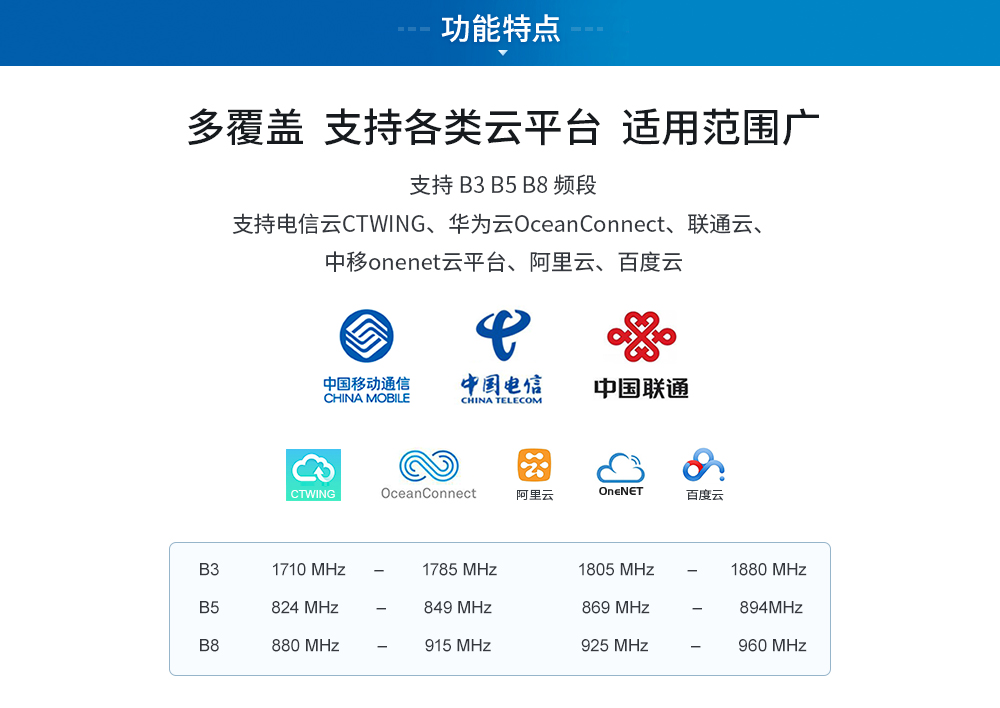

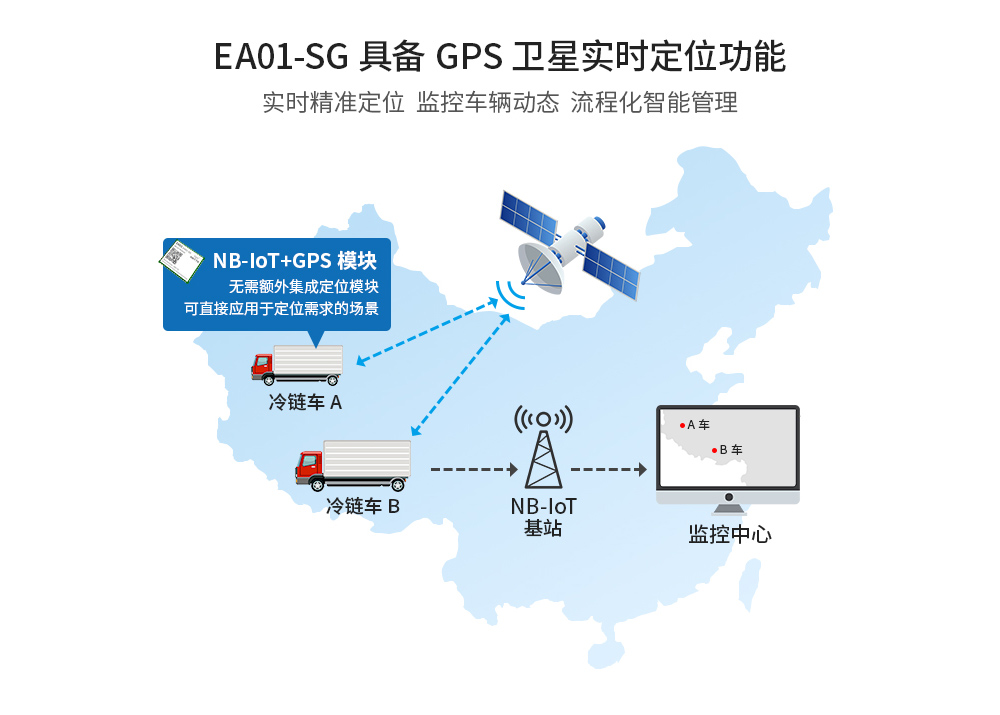

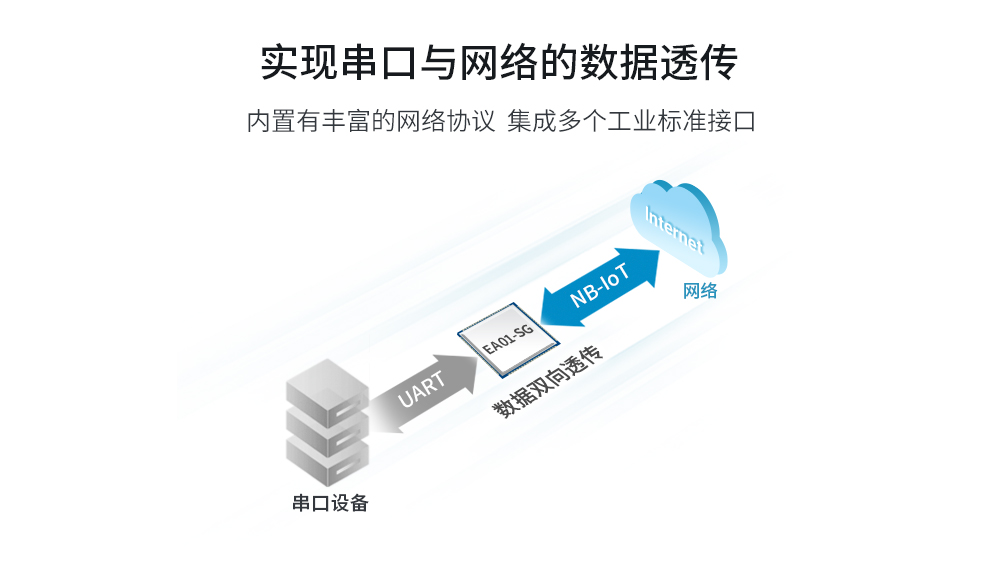

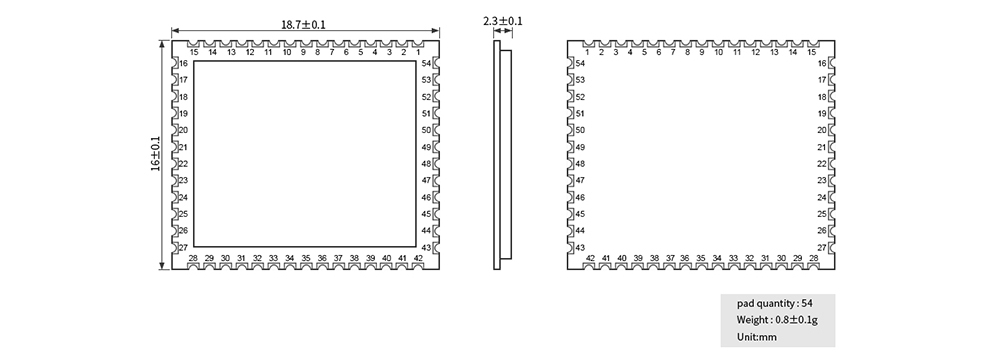

| 主要參數 | 說明 |
| 供電 | 供電電壓范圍：3.1V～4.2V 典型供電電壓：3.6V |
| 工作電流 | 發射電流 300-600mA（典型值 400Ma） 接收電流 26-32mA(GPS 關閉) 接收電流 50-75mA(GPS 開啟) 休眠電流 1uA(NB 休眠+GPS 關閉) |
| NB 頻段 | 699MHz～960MHz 1.71GHz～2.2GHz |
| GPS 通信協議 | 支持 NMEA0183 V4.1 及以前版本， 最大固定更新頻率可達 10Hz |
| 支持的定位系統 | BDS/GPS/GLONASS/GALILEO/QZSS/SBAS |
| 支持外設接口 | UART（TXD/RXD）或 GPIO |
| 認證 | GPS 認證（Pending）；NB 認證（入網許可、型號核準） |
| 串口 | NB 串口與 GPS 串口，默認 9600bps，數據位 8bit，停止位 1，無校驗 NB 串口默認 3.0V，GPS 串口默認 2.8V 可兼容 3.3V; |
| 發射功率 | 20dBm±2dB |
| USIM 接口 | 支持 1.8V/3V 自適應 USIM 卡 |
| 固件升級 | 主 AT 串口升級，支持移動云和電信云的 fota 升級 |
| 物理特征 | 尺寸：(18.7±0.15)mm × (16±0.15)mm × (2.3±0.2)mm |
| 溫度范圍 | 正常工作溫度：-35°C～+75°C 擴展工作溫度：-40°C～+85°C 存儲溫度：-40°C～+90°C |
| 天線接口 | 50Ω 特征阻抗 |
| RoHS | 所有器件完全符合 EU RoHS 標準 |
| 重量 | 1.4g |
| 引腳號 | 引腳名 | I/O | 描述 | DC特性 | 說明 |
| 4 | LINK-B | DO | Socket1 連接狀態指示 | - | 低電平有效 |
| 5 | VDD_EXT | PO | 3V 輸出電源 | Vnom=3V | 80mA max loading |
| 10 | DATA | DO | Socket 數據收發指示 | - | 低電平有效 |
| 11 | LINK-A | DO | Socket0 連接狀態指示 | - | 低電平有效 |
| 15 | GNSS_ANT | AI | GPS 天線接口 | - | 50Ω 特性阻抗 |
| 16 | SIM_GND | GND | USIM 卡專用地 | - | - |
| 17 | 1PPS | DO | 秒脈沖輸出，用戶可通過命令設置頻 率，持續時間等 | - | - |
| 18 | SIM_VDD | DO | USIM 卡電源 | 1.8/3V 自適應 | 10mA max loading |
| 19 | SIM_CLK | DO | USIM 卡時鐘信號 | - | - |
| 20 | SIM_RST | DO | USIM 卡復位信號 | - | - |
| 21 | SIM_DATA | IO | USIM 卡數據信號 | - | 數據線增加 20K 上拉電阻 |
| 22 | TXD_GNSS | DO | GPS 串口 TXD | - | 2.8V 電平兼容 3.3V, 默認 9600bps |
| 23 | RXD_GNSS | DI | GPS 串口 RXD | - | 2.8V 電平兼容 3.3V, 默認 9600bps |
| 29 | TXD_DBG | DO | 模塊調試串口 TXD，預留 | - | 預留，建議懸空 |
| 30 | RXD_DBG | DI | 模塊調試串口 RXD，預留 | - | 預留，建議懸空 |
| 33 | RXD | DI | 模塊數據與 AT 串口 RXD | - | 3V 電壓域 |
| 34 | TXD | DO | 模塊數據與 AT 串口 TXD | - | 3V 電壓域 |
| 41 | RF_ANT | AI/AO | RF 天線接口 | - | 50Ω 特性阻抗 |
| 47 | NETLIGHT | DO | 網絡狀態指示 | - | 駐網時快閃指示 |
| 52 | VBKP | PI | GPS 的 RTC 輔助電源輸入 | - | 3.0V-4.2V |
| 53 | RST/WKUP | DI | 復位/喚醒指示，高電平有效 | VIL=0V VIHmin=1.2V VIHmax=3.6v | 高電平信號脈沖寬度大于 100us 且小于 5s 時視為喚醒 信號。當高電平信號寬度大于 6 秒時視為復位信號。（內部 有下拉電阻） |
54 | IO_RST | GND | 恢復出廠參數 | - | 低電平有效 |
50,51 | VBAT | PI | 模塊主電源 | Vmax=4.2V Vmin=3.1V Vnom=3.6V | 供電至少滿足 0.6A 電流 |
14,27,31, 40,42,44 ,45,48,49 | GND | GND | 電源地 | - | - |
3,6,8,9,12 ,38,39 | RESERVED | - | 預留 | - | 保持懸空 |
1,2,7,13, 24,25,26, 28,32,35, 36,37,43, 46 | NC | - | 空腳 | - | - |
