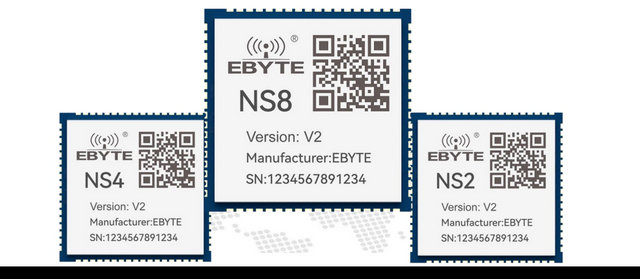

NSX-V2系列（NS2-V2/NS4-V2/NS8-V2）是成都億佰特電子科技有限公司推出的第二代多串口轉以太網模組，在原有NS2/NS4/NS8系列基礎上進行全面升級。新一代產品聚焦高可靠性、靈活擴展性、低功耗設計，支持Modbus網關、MQTT/HTTP協議、虛擬串口等核心功能，適用于工業自動化、智能交通、能源管理等場景，滿足從小型設備到大規模集群的多樣化聯網需求。
協議擴展性：新增Modbus存儲型網關（自動采集數據并緩存）、多主機模式（允許多客戶端并發訪問）。
網絡優化：支持DNS動態域名解析，適應復雜網絡環境；集成心跳包/注冊包機制，保障鏈路穩定性。

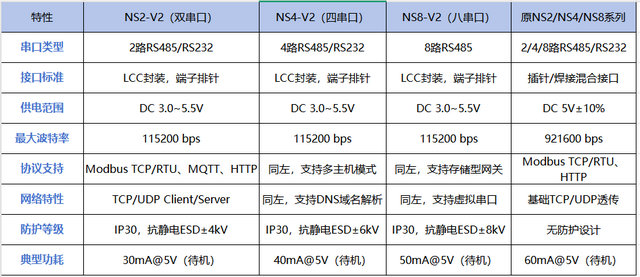

硬件升級：
采用LCC封裝，縮小體積（NS8-V2尺寸僅27×27mm）。
內置120Ω終端電阻，支持端子排針接線，兼容工業現場布線。
提升抗干擾能力：NS8-V2支持±8kV靜電防護，適應惡劣工業環境。
配置靈活性：支持AT指令集、網絡配置工具（網頁/上位機）、虛擬串口軟件三種配置方式。
場景需求：PLC與SCADA系統互聯，實時傳輸傳感器數據。
NS4-V2方案：
NS4-V2：連接4臺PLC，通過Modbus TCP協議將數據上傳至OPC UA服務器。
優勢：支持多主機模式，允許工程師站與HMI同時訪問同一PLC。
典型案例：某汽車零部件工廠通過NS8-V2實現8條產線數據匯總，降低30%運維成本。
場景需求：高速公路ETC門架實時上傳車輛計費數據。
NS4-V2方案：
NS4-V2：采集RS485接口的RSU設備數據，通過4G網絡接入交通云平臺。
優勢：支持MQTT協議低延遲傳輸，配合阿里云IoT平臺實現數據可視化。
關鍵技術：
配置心跳包（周期5秒），網絡中斷時觸發短信告警。
啟用DNS解析，適應移動基站動態IP環境。
場景需求：光伏電站遠程監控逆變器運行狀態。
NS2-V2系列2路串口轉以太網模組方案：
NS2-V2：連接逆變器RS485接口，通過HTTP協議將功率、電壓數據推送到華為云。
優勢：支持JSON格式數據封裝，兼容主流云平臺API。
擴展功能：集成存儲型網關，定時采集數據并緩存，斷網時自動續傳。
（1）硬件連接
RS485設備接入：將設備A/B線接入NSX-V2的R+、R-接口，注意極性匹配。
網絡配置：通過網線連接電腦，登錄設備Web管理界面（默認IP：192.168.3.7），設置目標服務器地址及端口。
Modbus TCP轉RTU：
進入“Modbus參數”頁面，啟用“TCP Server”模式，設置本地端口為502。
在“寄存器映射”中綁定設備地址與數據類型（如0x03讀保持寄存器）。
MQTT協議配置：
填寫阿里云IoT平臺Topic（如/device/data），設置用戶名為DeviceSecret。
選擇QoS等級（建議1級，確保消息必達）。
排查步驟：
檢查網絡是否互通（Ping目標IP）。
確認防火墻未屏蔽485/232端口。
查看設備日志（通過Web界面“System Log”）。
可能原因：
從站設備地址沖突。
波特率/校驗位設置不一致。
解決方法：
使用Modbus Poll軟件掃描在線從站設備。
重置設備為默認參數（長按Reset鍵10秒）。
優化措施：
啟用心跳包（周期30秒），網絡異常時觸發告警。
外接4G高增益天線，部署在窗口或開闊區域。

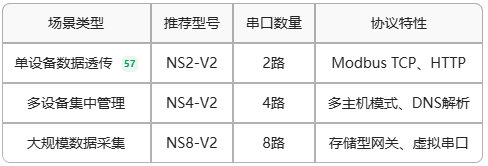

全場景覆蓋：NS2-V2（小型設備）、NS4-V2（中型集群）、NS8-V2（大規模系統）分級適配。
高可靠性：工業級防護設計，支持寬電壓（DC 3.0~5.5V）、抗靜電干擾。
易用性：支持AT指令、網頁配置、虛擬串口三種調試方式。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多串口轉以太網模塊產品和串口服務器應用配置資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
