本次展示億佰特以太網模組產品接入標準MQTT協議教程，以E90-DTU(900SL30)E系列無線數傳網關為例，其他產品可參照本教程。
注：連接前需要得到服務器的地址、端口以及三要素（Device name/User name/Password）。如需驗證通信需要找到兩個主題（訂閱SUB與發布PUB）。
億佰特不提供MQTT服務器，因此只展示如何將參數填入設備，使設備連接到服務器，并完成一次通信。
(1) IP：10.100.1.21
(2) 端口：1883
(3) Device name:123
(4) User name:321
(5) Password:123456
(6) 自定義兩個主題，訂閱為“test-sub”，發布為“test-pub”，等級為0

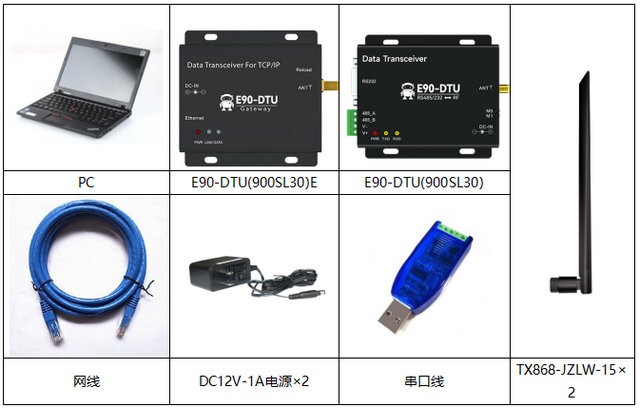

為了測試E90-DTU(900SL30)E系列無線數傳網關產品，需要以下硬件：
l 帶網口PC一臺；
l E90-DTU(900SL30)E（或其他頻段同系列產品）一臺，以下簡稱為“網關電臺”；
l E90-DTU(900SL30)數傳電臺一臺，以下簡稱為“串口電臺”（舉例使用若有需要還是單獨購買）；
l TX868-JZLW-15天線2根(內螺紋、內針)；
l DC12V-1A電源適配器2個；
l 網線1條；
l USB轉 RS-485串口線1條；
在億佰特官網的產品詳情提供串口助手“XCOM”下載，如下圖所示。官網地址：https://www.ebyte.com。
對應產品詳情下載配置工具，“網關電臺”使用“億佰特網絡配置工具”，“串口電臺”使用“Config_E90-DTU_SL”。

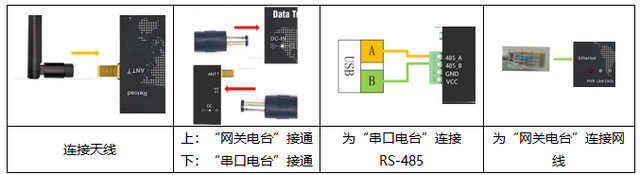

為E90電臺連接天線與接通電源（DC：8～28V），RS485連接，網線連接：
注：因設備具有2路Socket，兩條鏈路功能完全獨立，使用方式一致，本教程以Socket A為例。
第一步：接通電源，在使用網線連接PC與“網關電臺”；
第二步：對“網關電臺”進行出廠配置，長按Reload按鍵直到指示燈全亮；

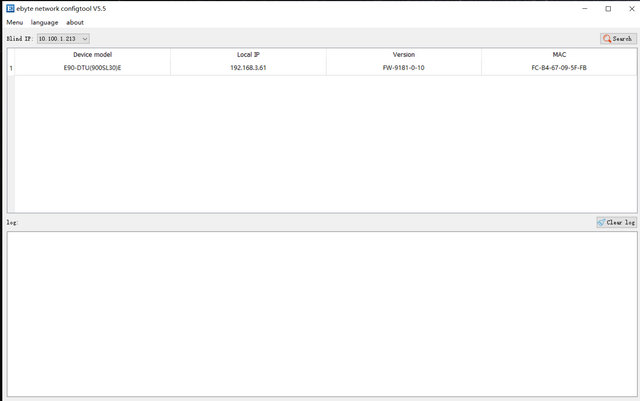

第三步：使用“億佰特網絡配置工具”；

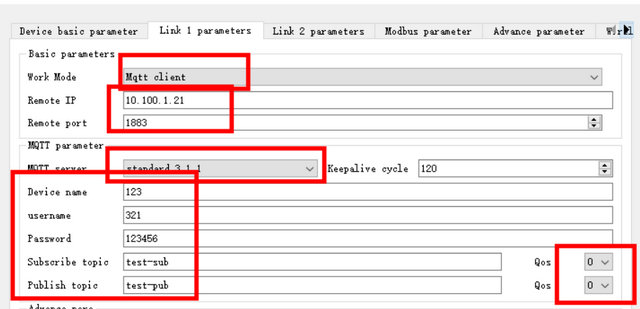

第四步：將設備工作模式設置為MQTT client，按如下填入?yún)?shù)

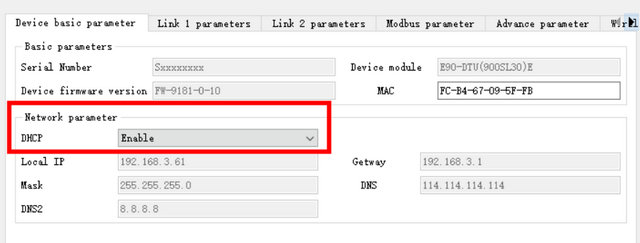

第五步：將設備配置為DHCP，使用路由器對設備分配IP地址，DNS等。
第六步：保存參數，重啟設備。
【注】本處默認設備為出廠參數，如有修改請將設備恢復出廠設置。
注：本處連接的是MQTT服務器，測試時，等到LINK燈亮起后可以通過數傳電臺發送任意數據到網關，網關會將數據發送至發布的主題。
需要新建一個MQTT連接，為展示數據，我們將網關的訂閱設置為該連接的發布，將網關的發布設置為該連接的訂閱。

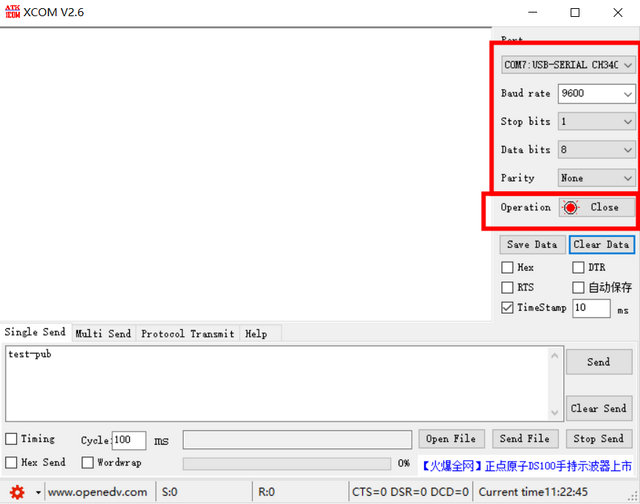

1. 雙擊運行XCOM2.6
2. 選擇當前設備連接的串口號，選擇正確的波特率、停止位、數據位、校驗位（默認9600/1/8、N）
3. 打開串口

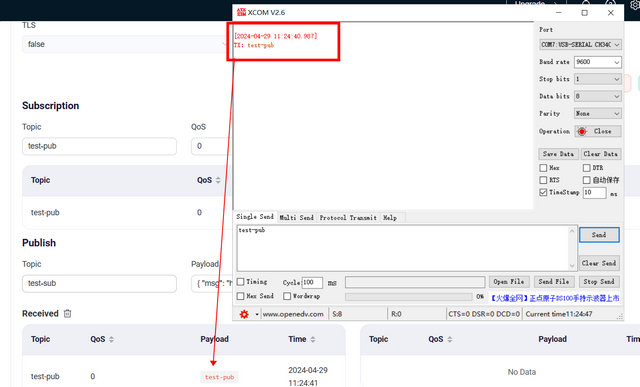

4. 發送數據“test-pub”，在網頁的連接的訂閱中中可以看到該數據

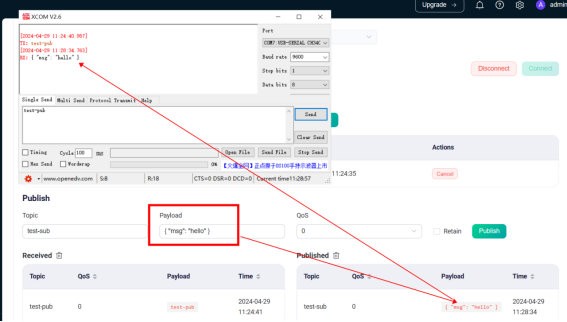

5. 在網頁連接的發布中，發送{ "msg": "hello" }，則網關電臺會受到該數據，通過無線形式發送給串口電臺。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多串口服務器、數傳電臺、lora模塊等無線數傳模塊產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
