引言
隨著無線音頻技術的普及，DIY藍牙音箱成為電子愛好者與創客的熱門項目。本文以億佰特EWM104-BT3040系列藍牙音頻模塊為核心，提供一套從硬件選型、電路設計到組裝調試的完整落地方案，兼顧音質、成本與可操作性。無論是入門級玩家還是資深創客，都能通過本教程打造支持aptX HD編碼、主動降噪（ANC）的高性價比藍牙音箱設備。

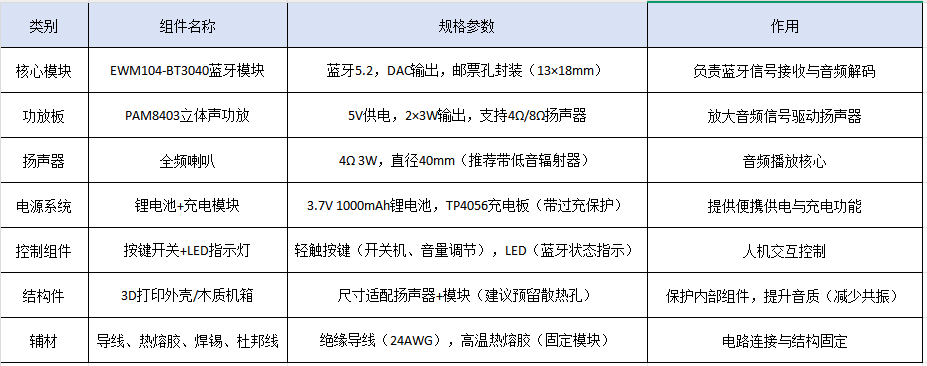

選擇EWM104-BT3040系列藍牙音頻模塊作為主控，具有以下核心特點：
藍牙5.2協議：支持LE Audio廣播音頻，傳輸距離達220米（空曠環境），抗干擾能力提升30%；
高通QCC3040芯片：集成120MHz Kalimba音頻DSP，支持aptX HD、AAC編碼，動態范圍110dB，實現Hi-Res級音質；
低功耗設計：發射電流40mA，搭配3.7V鋰電池可連續播放8小時以上；
靈活接口：提供DAC模擬輸出（直接驅動功放）和I2S數字輸出（適配高端解碼場景），滿足不同DIY需求。
藍牙模塊RF_PORT（46腳）需連接50Ω阻抗天線，建議使用2.4GHz PCB天線或外置鞭狀天線；
天線遠離金屬外殼和電源走線，避免信號屏蔽（至少預留5mm凈空區）。
工具：電烙鐵（調溫300℃）、助焊劑、焊錫絲（0.8mm）；
步驟：
將模塊郵票孔引腳朝上，用膠帶固定在面包板上；
依次焊接VBAT、GND、DAC輸出引腳（建議先焊電源引腳，再焊信號引腳）；
焊接按鍵與LED：PIO引腳通過1kΩ電阻接按鍵，LED串聯限流電阻后接地。

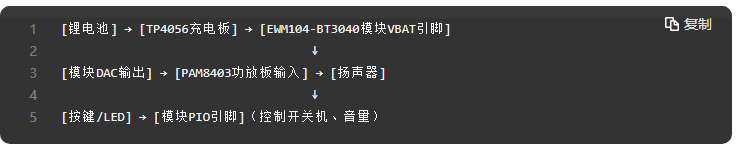

將模塊DAC輸出（SPK-LP/LN）通過雙絞線連接至PAM8403的L_IN+/-；
功放板電源輸入（5V）接TP4056充電板的輸出端（注意正負極）；
鋰電池正負極分別接入TP4056的B+、B-接口，充電板Type-C接口用于外部供電。
材質選擇：木質或ABS塑料外殼（減少共振），內壁粘貼吸音棉（1mm厚）；
揚聲器安裝：用熱熔膠固定揚聲器，確保與外殼密封（避免漏氣影響低音）；
接口開孔：在外殼側面開孔引出Type-C充電口，頂部開孔放置按鍵與LED指示燈。
藍牙配對：模塊上電后，LED指示燈閃爍，手機搜索“EWM104-BT3040”并連接；
音頻播放：播放無損音樂（推薦FLAC格式），測試左右聲道平衡與音量調節（通過PIO按鍵或手機控制）；
續航測試：滿電狀態下連續播放音樂，記錄續航時間（理論約8小時，實際因音量不同略有差異）。
降噪調試：若需開啟ANC功能，需外接麥克風（連接模塊MIC1_P/MIC1_N引腳，參考手冊42-43腳）；
音質調校：在功放板輸入端并聯10μF電解電容（濾除高頻噪聲），或串聯RC低通濾波器（截止頻率15kHz）；
信號增強：若通信距離不足，可更換高增益天線（如2dBi外置天線），并調整天線朝向。
本方案以EWM104-BT3040藍牙音頻模塊為核心，總成本控制在100元以內，實現了DIV制作一款高性價比的無線音箱設備體驗。進階玩家可進一步探索：
語音助手集成：通過模塊UART接口外接AI語音芯片（如科大訊飛XF300）；
多設備互聯：修改固件支持藍牙Mesh組網，實現多音箱同步播放；
外殼個性化：采用CNC加工鋁合金外殼，或激光雕刻自定義圖案。
