EWM104-BT5125系列藍牙音頻模塊作為億佰特電子推出的高性能解決方案，根據不同接口，有EWM104-BT5125(DAC)、EWM104-BT5125(I2S)、EWM104-BT5125(SPDIF)等三個藍牙音頻模塊和EWT104-DA10藍牙音頻模塊開發測試版模塊。前文小編介紹了《EWM104-BT5125藍牙音頻模塊在智能玩具中的應用方案》，本文根據上述智能玩具應用方案，主要介紹EWM104-BT5125系列藍牙音頻模塊如何適配主流玩具主控的方案。
EWM104-BT5125系列藍牙音頻模塊通過硬件接口兼容性設計、靈活的通信協議支持及標準化開發工具，可適配市面上主流智能玩具主控（如STM32、Arduino、ESP32等），具體適配方法如下：
UART/SPI透?jìng)?/span>：模塊通過UART（默認串口波特率9600 參數）或SPI接口與主控通信，支持?jǐn)?shù)據透?jìng)髂Ｊ剑骺乜芍苯影l(fā)送AT指令配置藍牙音頻模塊參數（如AT+ROLE=0設置從機模式）。
PIO可編程引腳：提供54個可編程PIO引腳（如PIO[2]~PIO[8]），支持自定義按鍵、LED指示燈等外設控制，適配不同主控的IO資源分配需求。
電源兼容性：支持2.8~4.6V寬電壓輸入（VBAT引腳），可直接對接玩具常用的3.7V鋰電池或3.3V線性穩壓電源，無需額外電平轉換。
模塊IO引腳（VDD_PADS1/VDD_PADS3_7）支持1.8V/3.3V電平輸入，與主流MCU（如STM32L0系列、ESP32）直接兼容，無需額外分壓電阻。
若主控為5V電平（如Arduino Uno），需在通信線路（如UART_TX/RX）串聯1kΩ限流電阻，避免過壓損壞模塊。
通用AT指令集：模塊支持藍牙名稱修改（AT+NAME=ToyCar）、波特率配置（AT+BAUD=115200）、角色切換（主機/從機）等標準指令，兼容各主控的串口通信庫。
自定義指令擴展：通過高通ADK開發工具，可自定義私有AT指令（如AT+AUDIO=ON開啟語音模式），滿足特定主控的功能調用需求。
提供開源驅動示例：億佰特官網（www.xn4i0.cn）提供STM32、Arduino平臺的驅動代碼，包含藍牙連接、數據收發、音頻控制等功能封裝，開發者可直接移植。
兼容主流RTOS：支持FreeRTOS、RT-Thread等實時操作系統，提供線程安全的API接口，適配多任務場景下的主控需求。
Windows/Linux兼容：模塊調試工具（如QCC5125 Flash Programmer）支持Windows和Linux系統，適配不同開發者的開發環境。
主流IDE集成：可通過Keil MDK（ARM Cortex-M）、Arduino IDE等工具開發主控端代碼，模塊通信部分通過標準串口庫實現，無需額外插件。
藍牙狀態指示：通過AIO[0]/LED[0]引腳輸出藍牙連接狀態（如配對時快閃，連接后常亮），方便主控通過GPIO讀取狀態。
日志輸出：模塊支持通過UART輸出調試日志（如[INFO] Connected to phone），主控可捕獲日志進行問題定位。

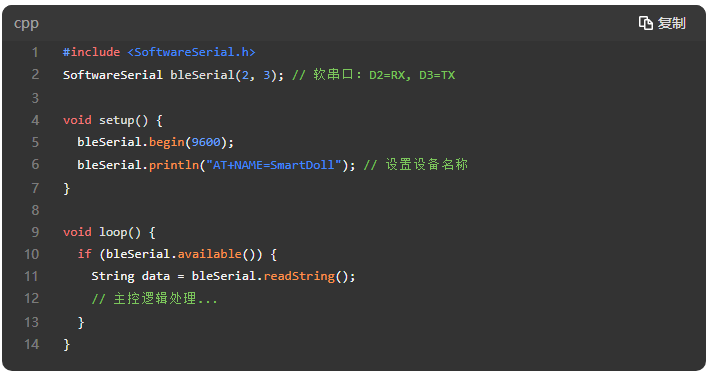

連接方式：通過UART（D0/RX、D1/TX）與模塊通信，使用SoftwareSerial庫模擬串口（若硬件串口被占用）。
示例代碼：

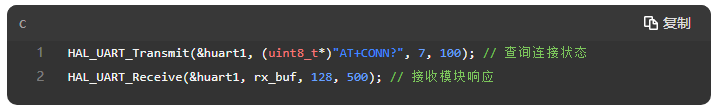

連接方式：通過硬件UART（USART1）連接，使用HAL庫實現AT指令發送與數據接收。
關鍵配置：
連接方式：通過SPI接口（SCK=18, MOSI=23, MISO=19, CS=5）實現高速數據傳輸，適用于需要同時處理Wi-Fi和藍牙無線通信的場景。
驅動適配：使用ESP-IDF框架下的spi_master庫，配置SPI通信時序（時鐘頻率≤10MHz）。
電源穩定性：主控需為藍牙模塊提供紋波≤100mV的干凈電源，建議在VBAT引腳并聯10μF+100nF電容濾波。
接地處理：藍牙音頻模塊GND與主控GND單點共地，避免地環路干擾（尤其在電機驅動類玩具中）。
固件兼容性：確保藍牙模塊固件版本與主控驅動匹配（如V1、0固件需搭配ADK 2、0開發工具），可通過AT+VERSION?查詢模塊固件版本。
天線布局：若主控板為金屬外殼，需在藍牙模塊天線區域（ANT引腳）預留≥20mm×10mm凈空區，避免信號屏蔽。
文檔中心：億佰特官網提供《EWM104-BT5125系列藍牙音頻模塊產品手冊》，包含引腳映射表、時序圖、模塊功能、參數配置及常見問題排查流程。
樣片測試：可申請免費樣片（4000-330-990），搭配測試底板快速驗證與目標主控的兼容性。
定制開發：針對特殊主控（如8位MCU），可聯系技術支持團隊提供私有化驅動開發服務。
通過以上方法，EWM104-BT5125系列藍牙音頻模塊可快速適配8位、16位、32位等不同架構的玩具主控，覆蓋從低成本早教玩具到高端可編程機器人的全場景需求。
