北斗衛星導航系統（BDS）作為我國自主可控的“國之重器”，已從行業專用走向民用普及。在衛星定位模塊領域，億佰特電子科技推出的BDS單北斗系列模塊（以下簡稱“億佰特單北斗衛星定位導航模塊”），憑借純國產化、高精度、低功耗等特性，成為工業級、消費級定位場景的核心組件。本文將從技術原理、參數解析、選型邏輯到開發實踐，為您呈現單北斗衛星定位導航模塊的完整技術圖譜。
與傳統GNSS多模定位模塊（北斗+GPS/GLONASS等衛星定位系統）不同，億佰特BDS單北斗衛星定位導航模塊采用純北斗信號接收方案，完全依賴北斗二號（BDS-2）和北斗三號（BDS-3）衛星系統，這一設計不僅符合國家信息安全戰略，更通過聚焦北斗信號優化，實現了性能與成本的雙重突破。
國產BDS單北斗衛星定位導航模塊基于中科微第六代SOC芯片（國產AT6668B芯片方案/國產AT9880B芯片方案）開發，從基帶處理到射頻前端均實現自主可控。相比多模模塊，單北斗方案省去了多系統信號兼容的復雜算法，降低了功耗與成本；同時，針對北斗三號新增的B1C/B2a/B2b等新頻點（支持全球服務）進行深度優化，在亞太地區定位精度提升30%以上，全球覆蓋場景下抗遮擋能力更強。
模塊的高精度表現源于三大技術支撐：
· 高靈敏度接收：冷啟動靈敏度達-148dBm（北斗B1頻點），跟蹤靈敏度低至-162dBm，即使在城市峽谷、樹蔭遮擋等弱信號環境下，仍能捕獲足夠衛星（通常需≥4顆）；
· 多頻點融合（僅EWM108-GN06B系列BDS單北斗衛星定位導航模塊）：支持B1I/B1C/B2I/B3I/B2a/B2b六大頻點，通過多頻點信號的電離層誤差校正，將定位精度從單頻的2.5m（CEP50）提升至1.5m以內；
· 快速啟動機制：熱啟動時間<1s（依賴預存星歷），冷啟動時間<35s（無星歷），配合AGPS（輔助GPS）技術可進一步縮短至10s內，滿足高動態場景（如無人機）的實時定位需求。
BDS單北斗衛星定位導航模塊采用“動態功耗管理”策略：
· 連續運行功耗<42mA（3.3V供電），僅為傳統多模模塊的60%；
· 待機功耗<10μA（部分型號支持深度睡眠<5μA），通過RTC（實時時鐘）備份星歷數據，在休眠時僅維持時鐘運行，喚醒后秒級恢復定位；
· 支持周期定位模式（如每30秒喚醒一次），適用于共享單車、資產追蹤等“低頻次+長續航”場景。

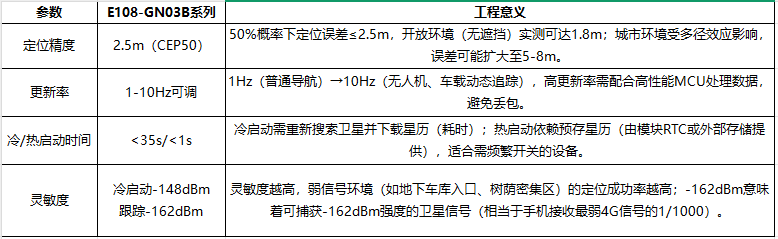

要實現北斗衛星定位模塊與應用場景的精準匹配，需深入理解其核心參數的技術內涵。以下從定位性能、硬件特性、環境適應性三方面展開分析：

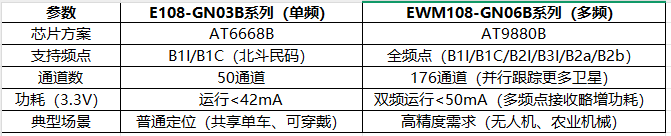

億佰特單北斗衛星定位導航模塊提供E108（基礎單頻）與EWM108（多頻高精度）兩大系列，核心差異如下：
總結：單頻模塊側重“性價比+低功耗”，多頻模塊強調“高精度+抗干擾”，選型時需根據場景對精度的容忍度（如共享單車允許5m誤差，農業機械需<1m）決定。
模塊通過-40℃～+85℃寬溫設計、5Grms抗振動測試及IP67防護（部分型號），可適應極端環境：
· 車載場景：發動機高頻干擾（200-2000Hz）易導致信號抖動，模塊通過內置EMC（電磁兼容）濾波電路，將干擾抑制比提升至-60dB；
· 工業場景：金屬外殼型號（如EWM108-GN06BS衛星定位模塊）通過屏蔽設計，避免金屬設備對射頻信號的反射衰減（反射損耗可降低80%）；
· 戶外場景：IP67防護等級確保模塊在暴雨、沙塵環境中穩定工作（防水深度1m/30分鐘）。
億佰特單北斗衛星定位導航模塊的價值，最終體現在對不同場景需求的精準滿足。以下結合四大典型場景，解析模塊的適配邏輯與設計要點：
推薦型號：E108-GN03BD（帶RTC備份）
核心需求：寬壓輸入（6-36V）、抗發動機干擾、快速冷啟動。
技術實現：
· 電源設計：內置TVS（瞬態抑制二極管），抑制車載電源的浪涌（如啟動時的12V→36V尖峰）；
· 抗干擾：天線與車載CAN總線隔離布局（間距≥20mm），避免總線高頻信號（500kHz）對射頻信號（1.575GHz）的耦合干擾；
· 快速定位：RTC備份星歷數據，車輛熄火后仍維持時鐘運行，下次啟動時直接熱啟動（<1s），無需重新下載星歷（耗時30s）。
推薦型號：E108-GN03BS（超小封裝）
核心需求：體積<25px3、續航>7天（紐扣電池供電）。
技術實現：
· 封裝優化：采用9.7×10.5×2.4mm貼片式設計，可與MCU、藍牙模塊共板布局（節省PCB空間30%）；
· 功耗控制：深度睡眠模式功耗<5μA，配合“移動喚醒”策略（通過加速度傳感器檢測運動），僅在設備移動時啟動定位；
· 天線集成：采用陶瓷天線（尺寸3×3×1mm），通過PCB接地層優化（接地面積≥天線面積的2倍），將增益從-2dBi提升至0dBi。
推薦型號：EWM108-GN06B（多頻高精度）
核心需求：10Hz高更新率、抗飛控電磁干擾、厘米級定位（配合RTK）。
技術實現：
· 高更新率：176通道芯片支持并行跟蹤20+顆北斗衛星，數據更新率達10Hz，滿足無人機50m/s高速飛行時的軌跡精度（軌跡偏差<0.5m）；
· 抗干擾：天線與飛控板隔離（間距≥50mm），并在射頻路徑增加鐵氧體磁珠（抑制2.4GHz飛控信號干擾）；
· 精度升級：通過RTK（實時動態差分）技術，利用地面基準站修正電離層誤差，定位精度從1.5m提升至50px（需配合差分?jǐn)?shù)據鏈）。
推薦型號：E108-GN03B（基礎單頻）
核心需求：標準化接口、快速開發、低BOM成本。
技術實現：
· 接口友好：支持UART（默認波特率9600bps）和NMEA-0183協議（通用定位數據格式），開發者無需自定義解析，直接調用GPRMC（位置）、GPGGA（時間）等語句；
· 開發簡化：提供AT指令集（如AT+POLOC=1開啟定位），支持通過串口調試工具快速配置模塊參數（如更新率、輸出語句）；
· 成本控制：單顆模塊BOM成本<10美元（批量采購），配合AGPS（輔助定位）技術（通過蜂窩網絡下載星歷），省去模塊存儲大星歷的Flash成本。
選型的本質是“需求-參數-型號”的匹配過程。以下通過決策樹模型，幫助開發者快速鎖定目標型號：
· 普通精度（2.5m）：選擇E108系列（單頻），適用于共享單車、寵物追蹤等對精度容忍度高的場景；
· 高精度（<1.5m）：選擇EWM108系列（多頻），適用于無人機、農業機械等需精準定位的場景。
· 電池供電（如可穿戴、資產追蹤）：優先選帶“D”后綴型號（支持RTC備份星歷），休眠功耗<10μA，延長續航；
· 持續供電（如車載、固定監控）：標準型號即可，無需額外RTC成本。
· 基礎接口需求（UART）：選擇通用型號（如E108-GN03B）；
· 特殊接口需求（I2C/SPI）：聯系廠商定制（如EWM108-GN06B可擴展）；
· 工業環境（-40℃、振動）：選擇帶金屬外殼型號（如EWM108-GN06BS）；
· 消費電子（輕?。哼x擇貼片式小封裝型號（如E108-GN03BS）。
模塊的性能能否充分釋放，取決于開發階段的細節把控。以下從硬件設計、軟件優化、常見問題三方面總結經驗：
· 電源設計：必須使用LDO（低壓差穩壓器）供電（如AMS1117-3.3V），避免DCDC的高頻紋波（>100mV）干擾射頻信號；電源輸入端需加100nF去耦電容（濾除高頻噪聲）和10μF儲能電容（應對模塊瞬時大電流需求）。
· 天線布局：射頻走線需短而直（長度≤50mm），并覆蓋地平面（減少信號輻射損耗）；天線接口（IPEX/郵票孔）需遠離金屬器件（如電感、晶振），距離≥10mm，避免金屬反射導致信號衰減（衰減量可達3dB）。
· PCB分層：建議采用4層板設計（頂層：射頻/天線；第二層：地平面；第三層：數字信號；底層：電源），通過地平面隔離射頻與數字信號，降低串?dāng)_（串?dāng)_噪聲可降低20dB）。
· 冷啟動加速：預存星歷數據（通過串口寫入模塊Flash），或使用AGPS技術（通過蜂窩網絡下載星歷至模塊），冷啟動時間可從35s縮短至10s；
· 低功耗實現：采用“周期定位+深度睡眠”模式（示例代碼如下），在非定位時段關閉外圍電路（如藍牙模塊），僅維持RTC運行：
· 數據解析優化：僅保留必要NMEA語句（如GPRMC、GPGGA），關閉冗余數據（如GPVTG），減少MCU處理負擔（數據量可降低50%）；校驗采用CRC16算法（比異或校驗更可靠），避免數據錯誤導致定位偏差。
· 定位漂移（誤差>10m）：
o 可能原因：天線被金屬遮擋（如設備金屬外殼）、衛星數不足（<6顆）；
o 解決方案：調整天線位置（建議PCB邊緣）、增加有源天線（增益+20dBi）、更新星歷數據（確保星歷時效<7天）。
· 啟動時間過長（>60s）：
o 可能原因：電源紋波過大（>50mV）、天線阻抗不匹配（非50Ω）；
o 解決方案：用示波器測量電源紋波（需<50mV）、用網絡分析儀校準天線阻抗（50Ω±0.5Ω）。
· 通信異常（無數據輸出）：
o 可能原因：波特率設置錯誤（默認9600bps）、電平不匹配（模塊為3.3V，MCU為5V需加電平轉換）；
o 解決方案：用串口助手測試（如SSCOM）、檢查TX/RX接線（模塊TX接MCU RX）。
隨著北斗三號全球系統的完全服務能力（FOC）開啟，單北斗衛星定位導航模塊正朝“更精、更省、更智能”方向發展：
· 多系統融合：未來單北斗衛星定位導航模塊將兼容GPS/伽利略等系統（但保留純北斗模式），在信號遮擋場景下通過多系統冗余提升定位成功率；
· 高精度普及：RTK技術（實時動態差分）將從專業領域（測繪）下沉至消費級（如手機定位），億佰特已研發支持內置RTK的單北斗衛星定位導航模塊（精度<250px）；
· AI賦能：通過機器學習算法（如LSTM）預測衛星信號遮擋（如隧道入口），提前切換慣性導航（IMU），避免定位中斷；
· 低功耗創新：能量收集技術（如太陽能、振動發電）將與模塊結合，實現“零續航”定位（適用于偏遠地區資產追蹤）；
· 集成化設計：SoC芯片將集成射頻前端、基帶處理器、MCU（如ARM Cortex-M4），模塊體積縮小至5×5×1mm，適配TWS耳機等超小設備。
億佰特BDS單北斗衛星定位導航模塊，不僅是一款定位組件，更是我國衛星導航技術自主可控的“落地載體”。從車載監控到無人機巡檢，從可穿戴設備到農業機械，其價值已滲透至國民經濟的各個領域。開發者只需結合場景需求（精度、功耗、環境）選擇合適型號，通過合理的硬件設計與軟件優化，即可快速實現高性能定位方案。隨著北斗系統的持續演進，單北斗衛星定位導航模塊必將在自動駕駛、智慧城市、應急救援等領域釋放更大潛力，成為“萬物互聯”時代的核心連接紐帶。
| 產品型號 | 接口信號 | 傳輸方式 | 網絡協議 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 功能特點 |
| E108-GN03BD | UART | BDS | NMEA0183 V4.10及以前版本 | 2.7-5.5 | 貼片式 | 20.0*22.0*7.8 | 國產BDS單模多頻點北斗定位導航模塊 |
| E108-GN03BS | UART | BDS | NMEA0183 V4.10及以前版本 | 2.7-3.6 | 貼片式 | 12.2*16.0*2.4 | 國產BDS單模多頻點北斗定位導航模塊 |
| E108-GN03B | UART | BDS | NMEA0183 V4.10及以前版本 | 2.7-3.6 | 貼片式 | 9.7*10.5*2.4 | 國產BDS單模多頻點北斗定位導航模塊 |
| EWM108-GN06BS | UART | BDS | NMEA0183 V4.10及以前版本 | 2.7-3.6 | 貼片式 | 12.2*16.0*2.4 | 國產BDS單模多頻點北斗衛星定位導航模塊 |
| EWM108-GN06B | UART | BDS | NMEA0183 V4.10及以前版本 | 2.7-3.6 | 貼片式 | 9.7*10.5*2.4 | 國產BDS單模多頻點北斗衛星定位導航模塊 |
| EWM108-GN05 | UART | GNSS定位 | NMEA 4.11及之前版本 | 1.8-3.6 | - | 9.7*10.5*3.1 | 亞米級高精度雙頻多模衛星定位模塊 |
| E108-GN04G-485 | RS485 | GNSS定位 | NMEA0183 V4.1及以前版本 | 2.7-5.5 | - | 50.4*38.4*17.0 | GNSS多模衛星定位導航模塊 |
