E108-GN03B系列單北斗定位導航模塊是基于中科微第六代SOC單北斗芯片AT6668B的高性能定位導航模塊，應用了全新的導航一體化SOC單芯片技術，可以滿足高精度定位、高精度授時的應用，同時具有高集成度、高性能、低功耗、小尺寸等特點，同時支持北斗二號(B1I) 和北斗三號(B1C）信號。該系列模塊具有三種常見封裝，并適配其他廠商 GNSS 模塊的軟、硬件接口，可用于車載導航、可穿戴設備、手機、物聯網設備、無人機等應用領域。
E108-GN03B系列BDS單模多頻點衛星定位導航模塊鏈接：http://www.xn4i0.cn/product/2313.html
【指令手冊】CASIC多模衛星導航接收機協議規范：http://www.xn4i0.cn/pdf-down/3452.html
基于E108-GN03B-TB 進行測試，如果沒有測試底板的可以參考資料包中的底板原理圖（此測試內容適用于 E108-GN03B全系列）。
1、接好 GPS 天線后，同時通過 USB 線連接電腦，板子的天線對側有 USB 口，再按開關按鈕開機。
2、注意采用有源的天線時 RF_POWER 這兩個插針需要用跳冒短接。

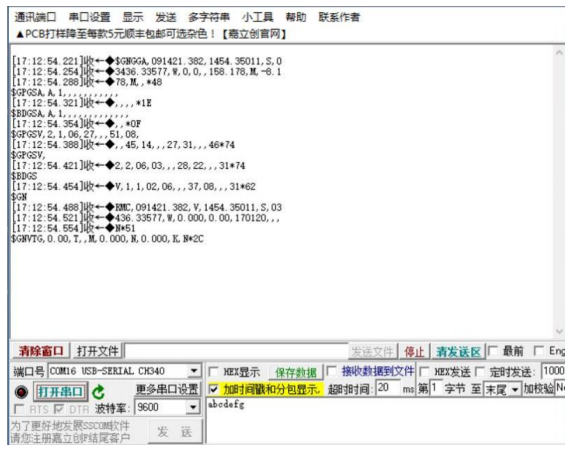

3、可以打開串口助手查看串口上報的數據，也可以使用 GnssToolKit3 來查看。
波特率設置為9600bps 打開串口后會有數據一直上報，常見輸出格式如下：
GGA：時間、位置、衛星數量；
GSA：GPS 接收機操作模式，定位使用的衛星，DOP 值，定位狀態；
GSV：可見 GPS 衛星信息、仰角、方位角、信噪比；
RMC：時間、日期、位置、速度；
VTG：地面速度信息（詳細含義可參照 NMEA0183 協議）；
為了使用便捷推薦使用專屬工具GnssToolKit3 來進行調試，詳細使用方法見《GnssToolKit3 用戶手冊》。

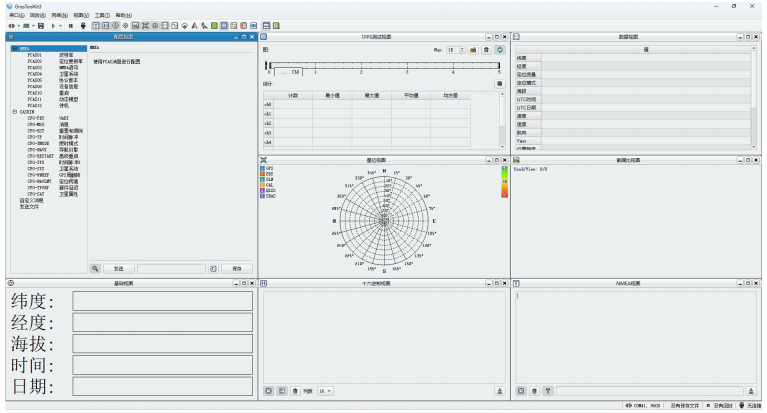

1、運行 GnssToolKit3工具，如下頁面：
2、選擇對應串口并配置波特率，連接成功后可以在 NMEA 窗口看到上報數據。
注：詳細含義可參照NMEA0183 協議中的描述。
3、定位成功后可以在串口上報的$GPRMC 字段中得到經緯度信息,更詳細的工具使用信息可參考工具包中的使用手冊。
GK9501 支持 NMEA0183 V4.1 協議并兼容以前版本，關于 NMEA0183 V4.1協議版本的詳細信息可以參照NMEA 0183 V4.1協議官方文檔。常見輸出格式如下：
GGA：時間、位置、衛星數量；
GSA：GPS 接收機操作模式，定位使用的衛星，DOP 值，定位狀態；
GSV：可見 GPS 衛星信息、仰角、方位角、信噪比 RMC：時間、日期、位置、速度；
VTG：地面速度信息；
該測試教程也適用于億佰特E108-GN02系列、E108-GN03全系列、E108-GN04系列的多模衛星定位模塊，步驟原理都是一樣的，知識根據不同型號具體波特率等參數略有差異，詳細可查看對應型號產品手冊通信測試教程。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
