在工業自動化與智能化的浪潮中，高效、可靠的通信總線是確保各個部件正常運行的重要條件。其中，RS485作為一種廣泛應用的串行通信協議，扮演著連接設備、傳遞指令與數據的重要角色。本文將深入探討RS485協議的基本概念、其在實際應用中的挑戰。RS485中繼器，提升通信網絡的穩定性，尤其是在復雜且龐大的工業環境下起到的關鍵作用。
RS485，一個看似專業的名稱，實則在工業通信設備之間十分常用，為串口設備高效通信的橋梁。RS485總線以半雙工、一對多的特點著稱。與傳統的全雙工通信相比，RS485失去了全雙工通信的能力，但是其差分傳輸信號的特點，使其可以進行遠距離傳輸以及提高了復雜環境下的抗干擾能力。
在物理層面上，RS485接口采用差分信號傳輸，這意味著它對電磁干擾具有較高的免疫力（同時受到干擾，電壓差值不變），能夠在工業環境中有效抵抗噪聲干擾，保障數據傳輸?shù)臏?zhǔn)確性。此外，其傳輸距離可達上千米，遠超許多其他串行通信協議，非常適合用于構建大型工廠、樓宇自動化、安防監控等領域的通信網絡。
面臨的挑戰：距離與干擾的雙重考驗
然而，盡管RS485接口具有諸多優點，但在實際部署時，尤其是多設備遠距離傳輸時，依然面臨兩大挑戰：信號衰減與干擾問題。隨著傳輸距離的增加，信號強度逐漸減弱，可能導致數據錯誤率上升；同時，工業環境中的電磁噪聲，如電機運轉、高壓設備操作等，也容易對信號造成干擾，影響其通信質量。
為了解決上述問題，RS485中繼器應運而生。這一設備如同高速公路上的“加油站”，不僅能夠將遠距離傳輸后衰弱的信號接收后重新放大，還能夠有效的隔離干擾，確保信號在長距離傳輸過程中的完整性。
具體來說，RS485中繼器的功能及優勢體現在以下幾點：
中繼器可以將衰減后的微弱信號增強重新輸出（相當于放大器），從而使得RS485網絡的傳輸距離增加。

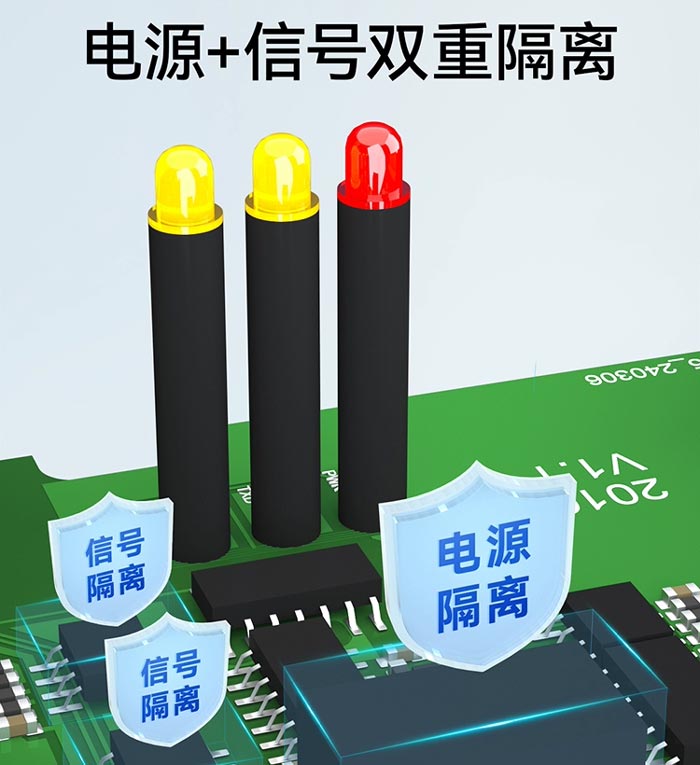

通過光電耦合或其他隔離技術，RS485中繼器能在不同段的通信線路間形成電氣隔離，有效防止電氣噪聲和瞬態電壓從一個子系統傳播到另一個子系統，提高系統的穩定性。在遠距離傳輸時，極容易受到外部環境的干擾，設備間通信隔離保證了兩端通信設備的安全性，即使一端設備受到雷擊、浪涌等導致設備損壞，通信對方因有了這一個隔離轉換器，可以保證另一臺設備不會損壞。

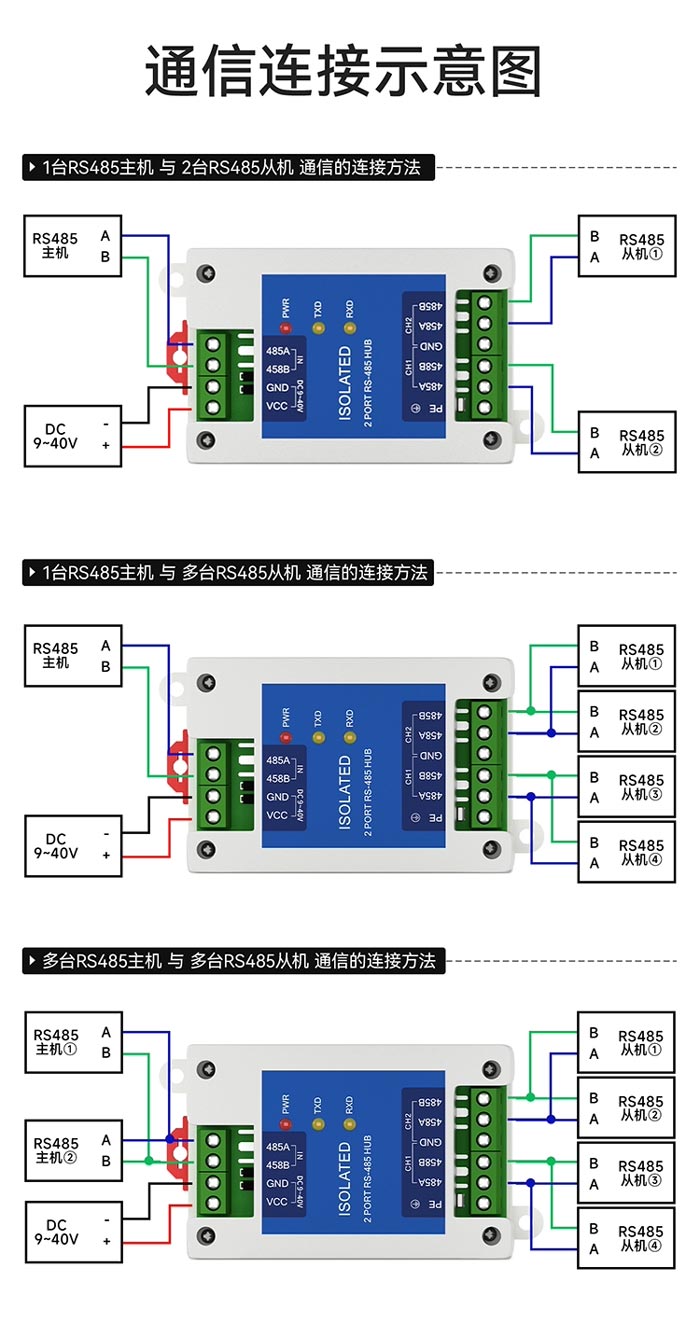

除了簡單的延長通信距離，RS485中繼器還能作為一轉多通信的節點，將單一線路擴展成星型、樹型等拓?fù)浣Y(jié)構，不用擔心新增設備影響原有設備通信的穩定性（不用擔心阻抗不匹配）。
綜上所述，RS485通信協議，是構建高效、穩定的通信網絡不可或缺的組成部分。RS485中繼器解決了遠距離傳輸和復雜環境下的干擾問題，為工業4.0時代提供了堅實的基礎。
E810-R12 隔離型1路轉2路RS485集線器：http://www.xn4i0.cn/product/2181.html 、
E810-R14 隔離型1路轉4路RS485集線器：http://www.xn4i0.cn/product/2182.html 、
E810-R18 隔離型1路轉8路RS485集線器：http://www.xn4i0.cn/product/2183.html
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多工業級RS-485集線器產品和RS485模塊技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
