數據采集和SCADA監控控制系統(以下簡稱SCADA系統) 是一種基于計算機硬件和軟件解決方案，無需人工干預即可自動化工業流程。它的工作原理是遠程收集實時數據，然后對數據進行處理并控制相關設備。工程師利用SCADA系統遠程或本地控制工業流程并實時收集、監控和處理數據。SCADA系統還使工作人員能夠使用人機界面(HMI)軟件直接控制和管理閥門、傳感器、電機、泵等設備。
SCADA監控控制系統在各個行業中都很受歡迎，包括新能源和電力、制造業、石油和天然氣、水和廢水處理以及運輸行業。幾乎每個工業化或運營密集型產業都需要通過專有SCADA系統解決方案來保持平穩運行。

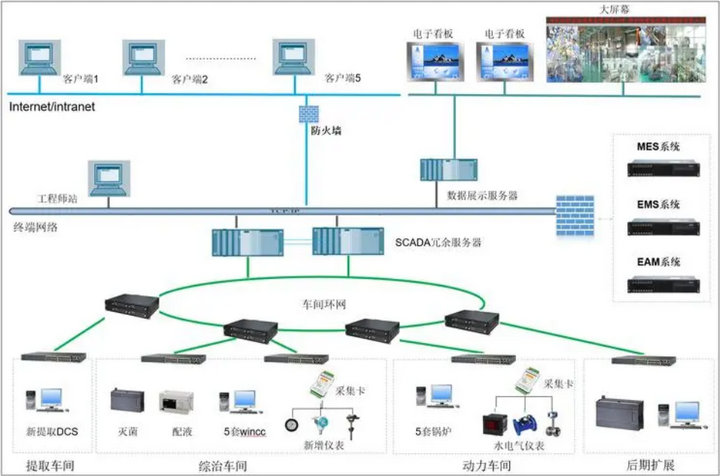

SCADA系統由硬件系統和軟件系統主城。SCADA硬件系統包含客戶端層和數據服務器層，客戶端層實現人機交互，數據服務器層處理以及管理數據。SCADA軟件系統通常由圖形顯示過程數據、診斷信息和數據管理的軟件組成。
單體SCADA系統依靠大型微型計算機進行處理，是獨立的系統，沒有與網絡互連。
在分布式SCADA系統中，信息和命令處理是分散執行的，分布發生在使用LAN連接的站點之間，可以實時共享數據。每項任務都分配一個專用站，與單體SCADA相比，這有助于降低成本。
最后，基于Web網絡的SCADA系統使用戶能夠通過網絡查看和交換數據并控制流程。網絡SCADA系統通常使用互聯網瀏覽器作為圖形用戶界面 (GUI)，用戶可以從客戶端或者移動端訪問系統。
主終端單元(MTU)作為中央通信服務器的角色，它位于控制中心，管理人機界面與RTU、傳感器、PLC和其他設備之間的信息交互。
遠程終端單元(RTU)是一種用于遠程采集、控制的電子設備，RTU設備與遠程站點的無線發射器、傳感器、監視器和其他設備相連。RTU收集數據并將其傳輸?shù)娇刂浦行?，在控制中心?duì)其進行監控和處理。
可編程邏輯控制器(PLC) 是一種可以替代RTU來控制系統的設備。PLC與傳感器相連，可將傳感器數據轉換為數字信號。
人機界面(HMI) 通常以SCADA系統的圖形顯示信息，供工作人員查看和控制，工作人員可以使用HMI訪問控制單元。
電子設備包括基于微處理器的控制器、繼電器等，這些設備能夠與SCADA系統內的其他設備進行通信。
網絡服務器可以監控SCADA系統的網絡硬件和軟件，執行的功能包括設備監控、性能分析、設備發現和管理以及警報和數據分析。
SCADA系統通過無線、有線和互聯網連接進行數據交互。【可采用億佰特?zé)o線數傳模組產品通信，藍牙模組、串口轉WiFi模塊、LoRa模組、ZigBee模組等無線數傳模組均可使用】
1. 實時性高：SCADA系統通過提供所有設備和工作流程狀態的實時信息，確保生產的安全性。
2. 高效率：通過SCADA系統可以大大提高制造行業的生產效率和降低人工成本。
3. 成本高：SCADA部署成本高昂，通常需要專用硬件、定制軟件，以及對人工操作員進行日常使用和定期維護的培訓。
4. 復雜：SCADA系統使用起來較為復雜，SCADA系統部署需要工作人員具備專業知識。
