前文介紹了使用Ubuntu 22.04安裝Chirpstack服務器教程，本示例僅作為演示如何使用我司LoRaWAN節點模塊和LoRaWAN網關接入服務器建立LoRaWAN網絡。
1、LoRaWAN服務器環境需要客戶自己搭建，對服務器環境搭建（包括本示例中的chirpstack服務器的環境搭建）我司暫不提供技術支持。
2、本示例中使用chirpstack v4開源服務器進行演示，由于chirpstack服務器版本會存在升級或其他原因，本示例中涉及chirpstack服務器搭建內容有可能無法適配后續更新后的chirpstack服務器的搭建。
3、在上文Ubuntu中搭建chirpstack服務器可能會出現類似“下列軟件包有未滿足的依賴關系”等問題，需要客戶自己解決處理，關于服務器搭建中產生的問題我司暫不提供技術支持。
4、本示例使用LoRaWAN節點模塊型號為：E78-400TBL-02（搭載了E78-470LN22S(6601)模組的測試板）；LoRaWAN網關型號為：E870-L470LG11。
接口：USB
尺寸：70mm*36mm
重量：48g±1g
產品簡介：E78-400TBL-02是專門為E78系列貼片SOC無線模塊結合USB轉TTL串口模塊底板形成的成套測試產品 ， 已將E78-470LN22S(6601)無線模塊引腳全部出，供客戶測試及開發，大大降低了客戶的測試及開發難度。

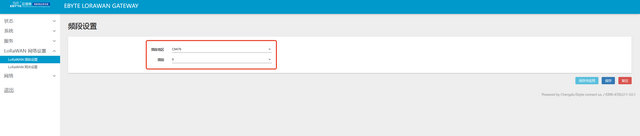

本次教程使用的演示樣機為470MHz工作頻段的E870-L470LG11系列LoRaWAN網關以及E78-400TBL-02（搭載了E78-470LN22S(6601)無線模塊）系列LoRaWAN網關模組，因此我們需要切換地區頻段。
修改使用頻段一共有兩個文件中的參數需要進行修改，下述操作以使用CN470-0頻段為例進行修改：

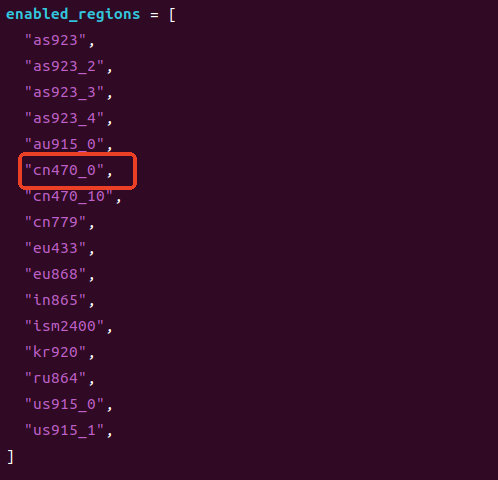

1、輸入指令：sudo vim /etc/chirpstack/chirpstack.toml打開需要修改參數的文件，修改內容如下：

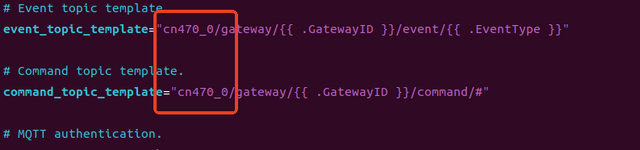

2、輸入指令：sudo vim /etc/chirpstack-gateway-bridge/chirpstack-gateway-bridge.toml打開需要修改參數的文件，修改內容如下：
修改完成后輸入指令：
sudo systemctl restart chirpstack-gateway-bridge
sudo systemctl restart chirpstack
注：這段配置表示LoRaWAN網絡服務器被設置為在CH470頻段工作，并且啟用了上行信道0，信道只設置了0意味著網絡服務器將只監聽這個信道上的上行消息。如需使用多個信道，參考chirpstack官方文檔修改。
LoRaWAN網關生成：

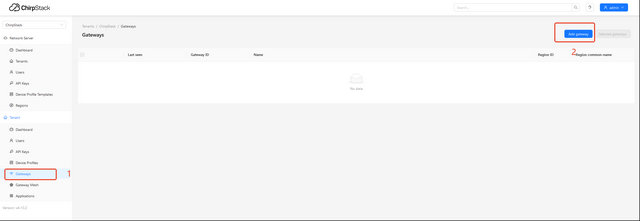

點擊左側欄中Gateways，然后點擊右上角 Add gateway 新建一個網關種類。

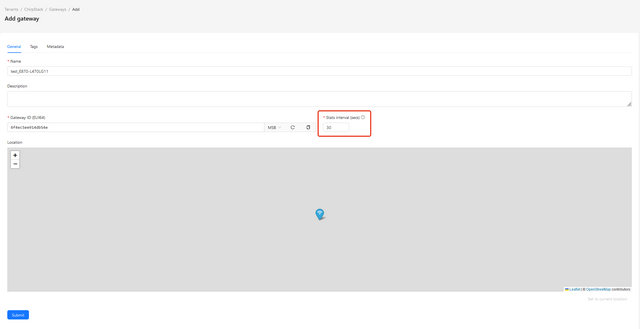

LoRaWAN網關類型為E870系列模組，填寫網關ID 也可以自動生成 ID，同個服務器不能使用相同的網關 ID。紅框為網關的狀態信息上報周期，E870模組和網關均使用默認的 30 秒。點擊 submit 創建網關。

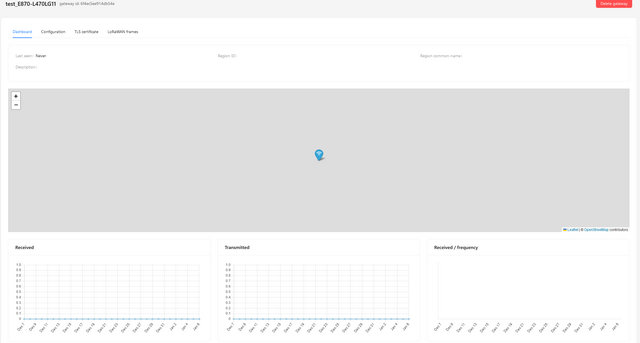

LoRaWAN網關界面見下：
LoRaWAN節點生成：

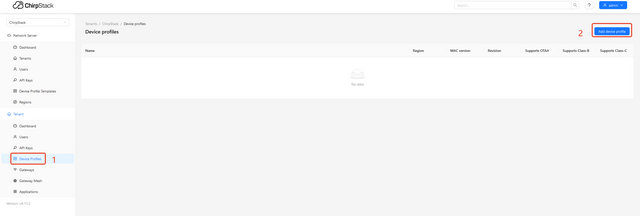

點擊左側框中Device-profile，點擊右上角“Adddevice profiles”新建一個節點種類。

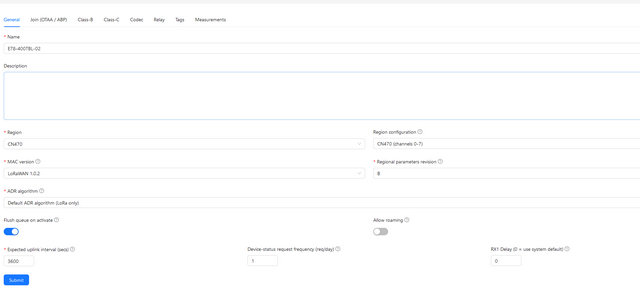

點擊Adddevice profiles后填寫的參數應和節點本身的頻段和LoRaWAN網關模組版本一致，E78-400TBL-02無線模塊開發板使用的參數信息見下圖：

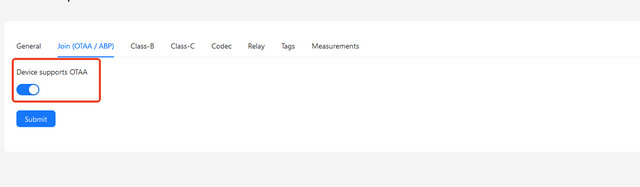

除去填寫該信息還需打開OTTA模式并開啟CLASS C（OTTA和CLASS C模式的具體基本知識請客戶自行了解）：
完成上述操作后點擊Submit創建deviceProfiles。

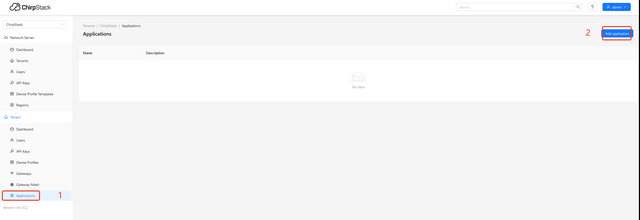

然后再點擊左側欄中Applications，點擊Add application新建一個應用，命名E78-400TBL-02。

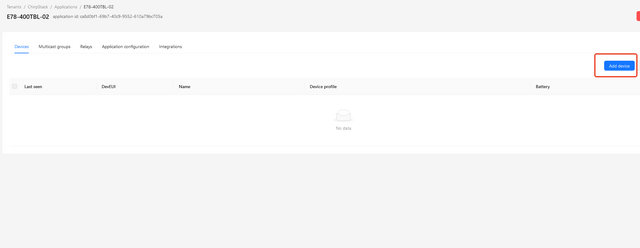

點擊Add device生成一個節點：

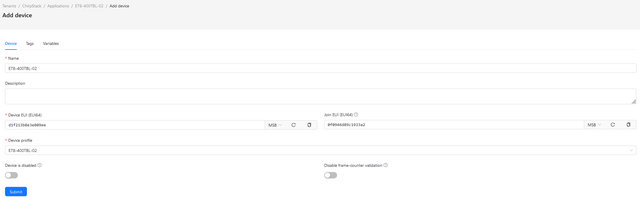

配置項見下圖：
點擊submit 建立節點，隨后會彈出添加 APPKEY 的界面，繼續選擇隨機生成：
最后點擊submit 建立節點成功。

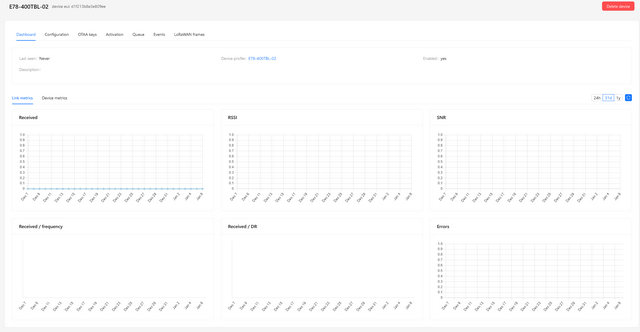

節點界面見下：

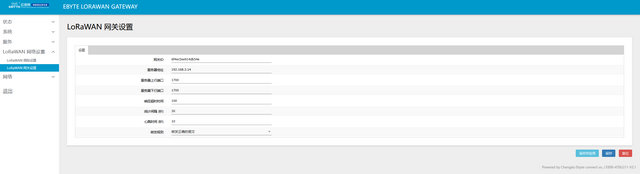

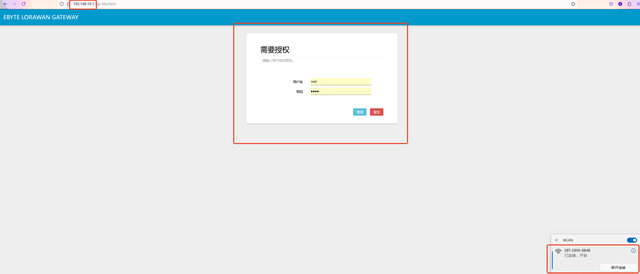

打開WiFi，連接網關的 WiFi，名稱為 EBT-E890-XXXX。瀏覽器輸入 192.168.10.1進入配置頁面。密碼為 root。上邊網關 ID 生成的參數為：，并修改IP 地址為服務器的 IP 地址。
點擊保存并應用，即可看到網關LINK 燈亮起，即表示網關已連上服務器，在服務器中也可以看到網關狀態顯示網關Online。

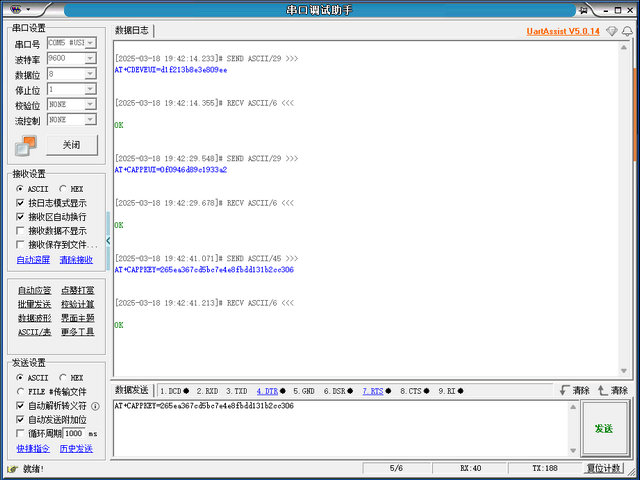

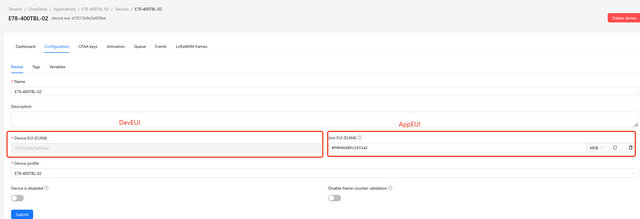

E78節點設備通過USB連接電腦后，打開chirpstack服務器網頁，找到配置好的節點參數；打開串口助手，通過AT指令配置AppEUI，DevEUI以及AppKey參數。

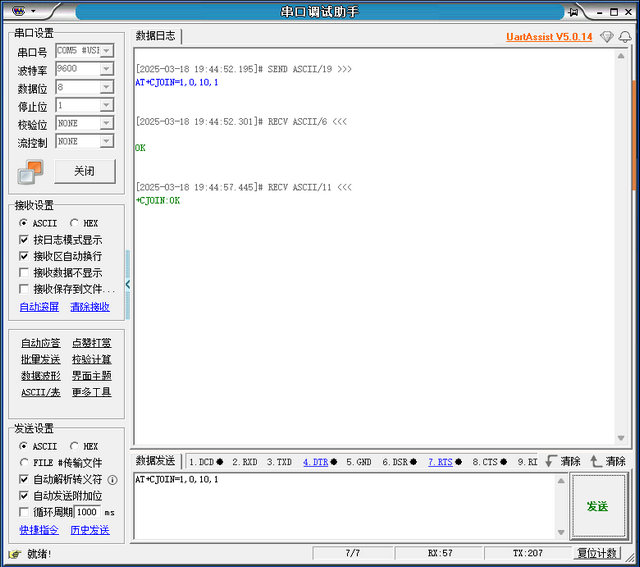

當E78-470LN22S參數配置完成后，發送入網指令AT+CJOIN=1,0,10,1，回復+CJOIN:OK，即入網成功。

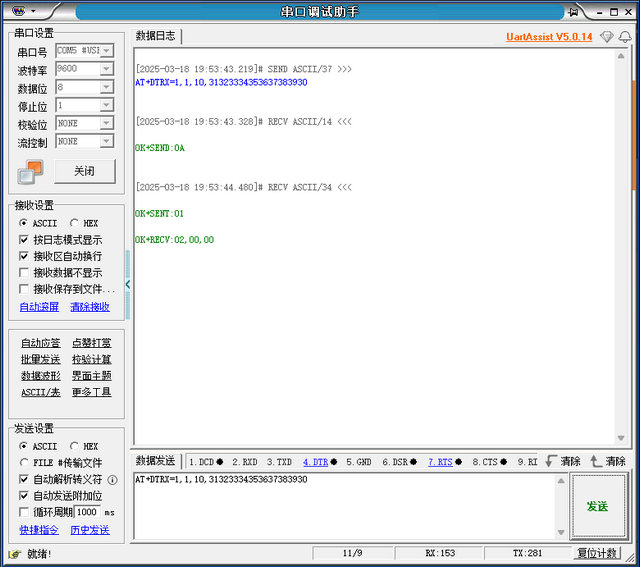

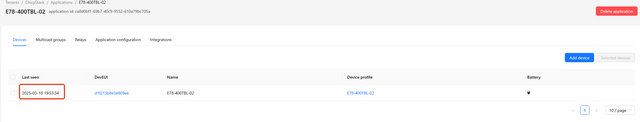

此時可通過指令“AT+DTRX=1,1,10,31323334353637383930”發送數據測試通信是否正常，如返回下圖結果則通信正常，且服務器中顯示最后一次通信時間。
到此已完成LoRaWAN節點模塊和LoRaWAN網關接入Chirpstack服務器建立LoRaWAN網絡。
