在前面的學習中，我們已經成功掌握了如何使用Debian服務器通過Docker技術搭建ChirpStack服務器，基于LoRaWAN網關模塊搭建本地ChirpStack服務器教程以及如何調整ChirpStack的地區配置文件和將E870-L470LG11型號LORAWAN網關接入ChirpStack服務器。接下來，我們將學習如何利用E78-400TBL-02型號LORA模塊通過LORAWAN網關向ChirpStack服務器發送和接收數據。
E78-470LN22S型號LORAWAN模塊是?款搭載E78-400TBL-02測試版LORA模塊的套件設備，您可以訪問ebyte官網了解更多相關信息。在開始之前，請確保E870-L470LG11型號LORAWAN網關已正確配置并成功連接至ChirpStack服務器，同時地區配置也需正確設置。準備工作完成后，我們便可進入ChirpStack服務器的網頁管理界面進行相應配置。

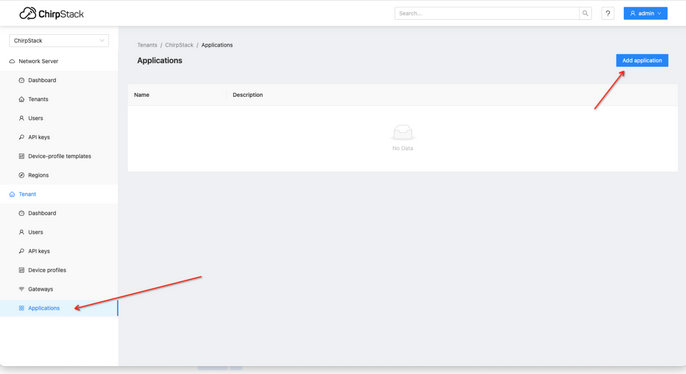

首先，為了開始添加ChirpStack，我們需要在服務器上添加?個應用程序。在ChirpStack管理頁面中，點擊Applications（應用) ，然后點擊Add application（添加應用）：
在這里，您可以填寫任何name應用程序名稱。完成后，點擊Submit（提交）以保存并退出：

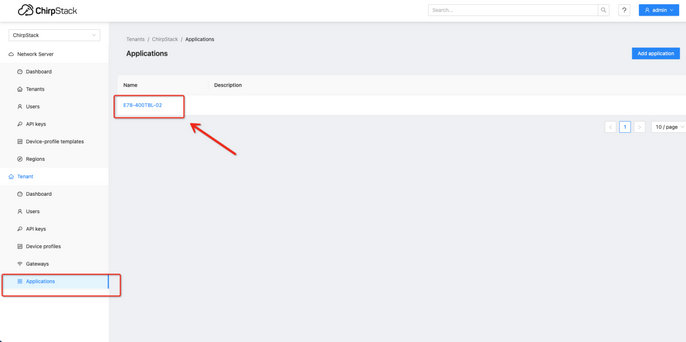

完成后，點擊Add device（添加設備）：

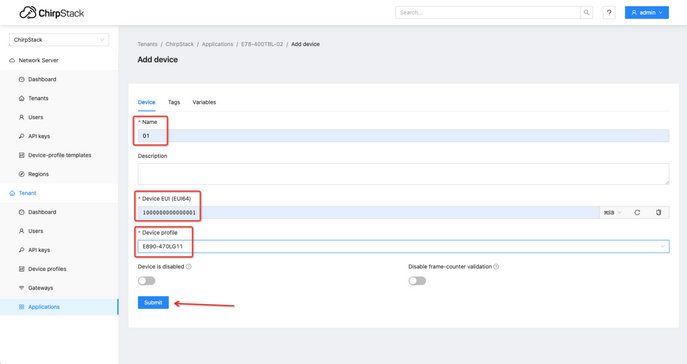

同樣，在Add device（添加設備）頁面下，您可以隨意填寫名稱，但需要注意，同?個服務器中不能出現相同的Device EUI。您也可以使用隨機生成的EUI。在Device profile（設備配置文件）中，選擇我們剛剛配置的LORAWAN網關即可。完成后，點擊Submit（提交）即可。
添加成功后，會直接跳轉至OTAA keys。同樣需要注意，不能重復，也可以使用隨機生成的密鑰。完成后，點擊Submit（提交）。
下面是使用E78-400TBL-02板載lorawan節點模塊連接ChirpStack服務器的簡單步驟，幫助你完成通訊。在開始前，需要了解E78-470LN22S型號LoraWan節點模塊（E78-400TBL-02板載模塊）的指令規則和用法，可以參考Ebyte產品技術手冊。現在我們來看看具體的配置步驟。

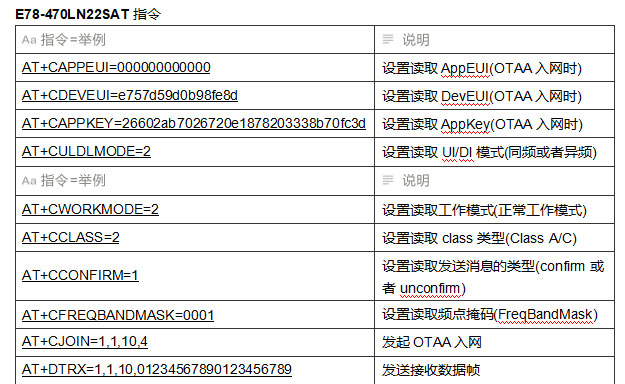

以下是常用的指令和用法：
下載配置使用的XCOM軟件，你可以在Ebyte產品相關下載中找到 ：

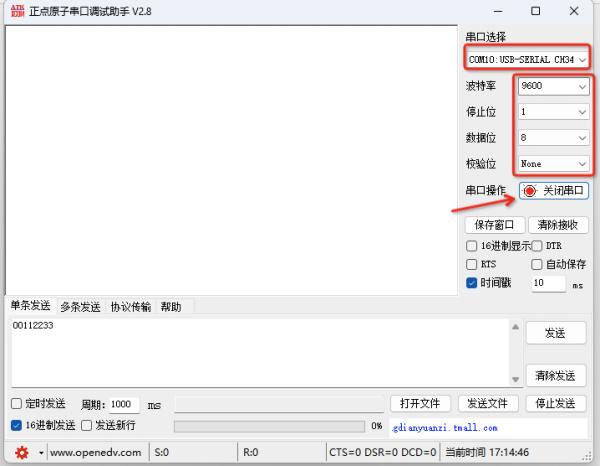

將E78-400TBL-02連接到電腦，串口波特率、數據位、校驗位、停止位默認為：9600、8、None、1。

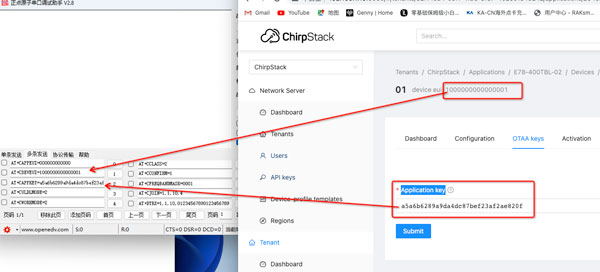

打開串口后，在多條發送頁面中將需要配置的內容先全部填入。其中，AT+CAPPEUI可以全部填0；AT+CDEVEUI是剛才配置的Device EUI ；AT+CAPPKEY是最后填寫的Application key。其他指令使用方法可以在技術手冊中找到。
AT+CAPPEUI=000000000000
AT+CDEVEUI=1000000000000001
AT+CAPPKEY=a5a6b6289a9da4dc87bef23af2ae820f
AT+CULDLMODE=2
AT+CWORKMODE=2
AT+CCLASS=2
AT+CCONFIRM=1
AT+CFREQBANDMASK=0001
AT+CJOIN=1,1,10,4
AT+DTRX=1,1,10,01234567890123456789

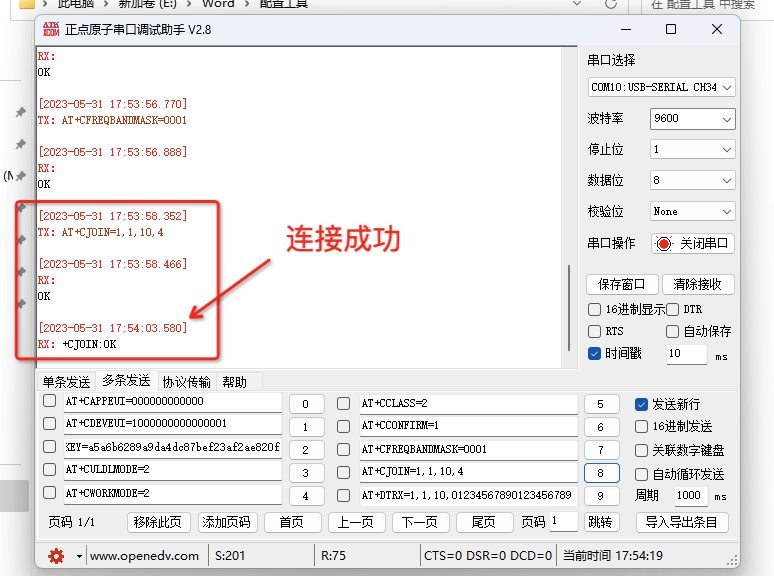

逐條發送指令，直到發送到AT+CJOIN=1,1,10,4時需要等待連接成功后返回“ok”再發送數據：AT+DTRX=1,1,10,01234567890123456789

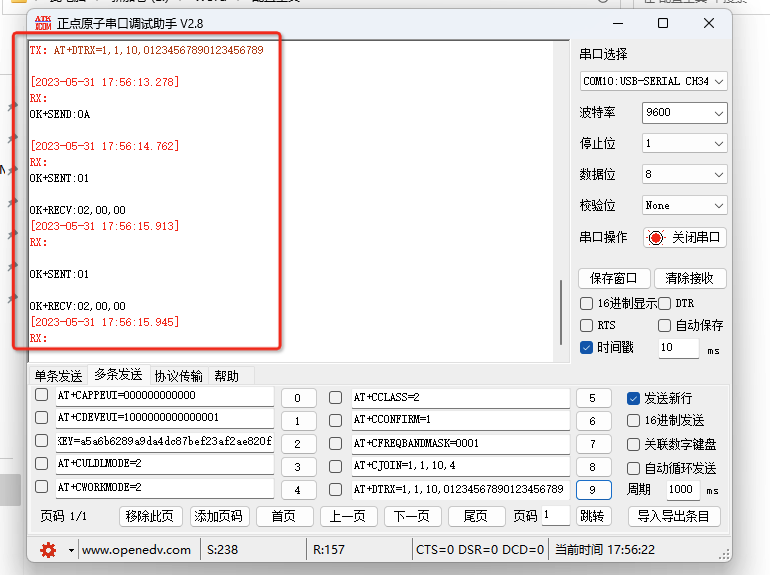

發送數據：AT+DTRX=1,1,10,01234567890123456789

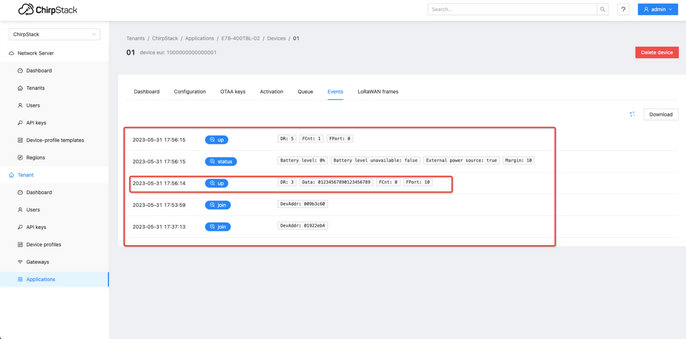

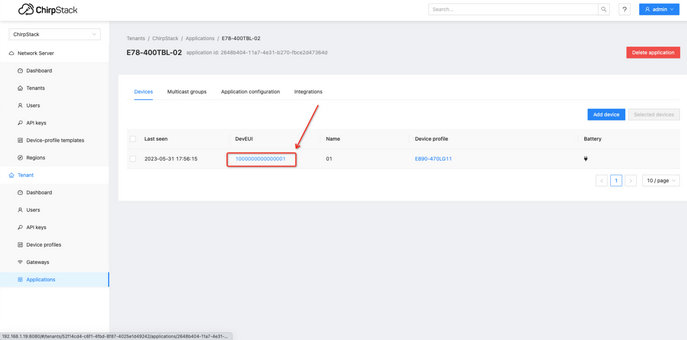

發送成功后返回服務器，在Applications中找到剛才添加的應用，在devices頁面下，點擊剛才的設備，在設備內的events頁面下可以看到通過xcom發送的數據。
這樣，就成功使用E78-400TBL-02訪問chirpstack服務器了。
總之，在本次學習中，我們成功地掌握了如何使用Debian服務器通過Docker技術搭建ChirpStack服務器，并學會了調整地區配置文件以接入型號LORAWAN網關。此外，還了解了如何利用E78-400TBL-02型號lora模塊通過LORAWAN網關向服務器發送和接收數據。通過這些知識的掌握與實踐，我們?yōu)槲锫?lián)網項目搭建了?個穩定可靠的通信平臺。LORAWAN技術在未來的實際應用中，我們可以不斷優化和完善這?系統，以滿足各種不同場景的需求，推動物聯網技術的不斷發展。
