不同的芯片對其引腳使用不同的電壓（如常見的1.8V、3.3V、5V等），為了能夠正常通信，就需要電平轉換。

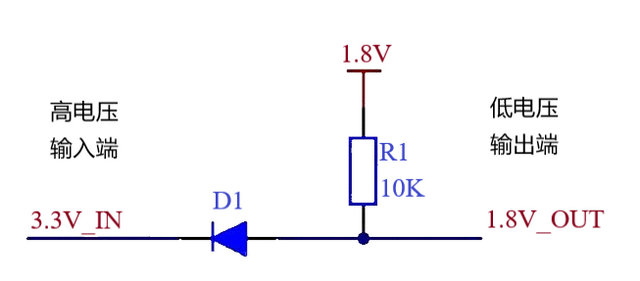

當輸入端3.3V為低電平時，D1導通，輸出端1.8V為低電平，實現兩端都為低電平。當輸入端3.3V為高電平時，D1截止，輸出端被R1上拉至1.8V，為高電平，實現兩端都為高電平。
需要注意轉換的方向，高電壓端和低電壓端不可調換。

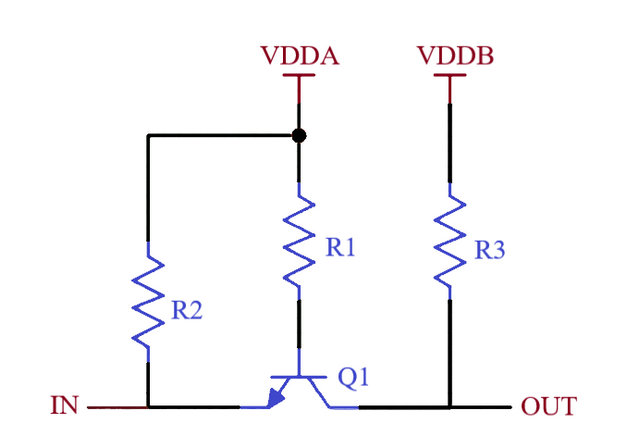

左IN是輸入，右OUT是輸出，VDDA和VDDB是兩個相互轉換的不同電壓域。當IN輸入0V時，晶體管Q1導通，OUT被下拉到接近0V的電平，實現低電平轉換；當IN輸入高電平（VDDA）時，晶體管Q1關斷，OUT被上拉到VDDB，從而實現高電平轉換。
跟二極管類似，也需要注意轉換的方向。

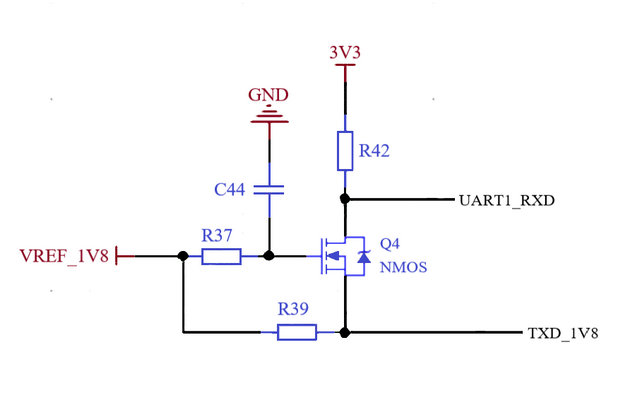

當S（即TXD_1V8）輸出高電平時，Q4的Vgs=0，MOS管關閉，D（即UART1_RXD）被電阻R42上拉到3.3V。
當S（即TXD_1V8）輸出低電平時，Q4的Vgs=1.8V，大于導通電壓閾值，MOS管導通，Net2通過MOS管被拉低到低電平；
當D（即UART1_RXD）輸出高電平時，Q4的Vgs不變，MOS管維持關閉狀態，S（即TXD_1V8）被電阻R37上拉到1.8V；
當D（即UART1_RXD）輸出低電平時，Q4不導通，MOS管先經過體二極管把S（即TXD_1V8）拉低到低電平，此時Vgs≈1.8V，MOS管導通，進一步拉低S（即TXD_1V8）的電壓。
注意：高電壓＞低電壓–0.7V，否則在D→S傳輸高電平時會出現問題，即Vs=Vd+0.7，此時的Vs<VCC。由于雙向NMOS電路的電導電阻較大，適用于低頻信號電平轉換。
