前文介紹了PCB設計指南、高效PCB走線布局設計、PCB電路板布局規則等等相關技術，本文會講解在高速PCB電路板設計中為什么需要控制阻抗匹配，阻抗匹配是什么？阻抗有什么類型？影響PCB設計阻抗有哪些因素？
正確調整信號源的輸出阻抗和負載阻抗，調整負載功率，抑制信號反射。其目的是確保信號或能量能夠有效地從信號源傳輸?shù)截撦d。
在低速PCB中可不使用電阻匹配，但在設計高速PCB時必須提供完整、可靠、準確、無干擾、無噪聲的傳輸信號。因此，有必要確保PCB電路的特性反映在傳輸過程中，信號完整，傳輸損耗低，起到匹配阻抗的作用。如果關鍵信號與電阻不匹配，則可能導致信號反射、反彈、丟失等。

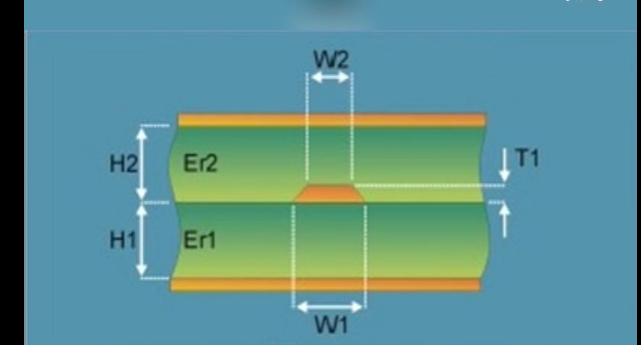

1、通過改變介質的厚度，阻抗的大小也會改變，介質的厚度是與阻抗成正比的；不同的半固化板具有不同的膠含量和厚度。壓縮厚度取決于壓力機布局和壓板程序；對于所用的任何材料，都需要獲得能產生的絕緣層厚度，以便于計算，而工程設計、壓板控制、材料公差是調節介質厚度的關鍵。
圖一介質厚度
2、T-線寬，增加線寬可減小阻抗，減小線寬可增大阻抗。為了更好地滿足阻抗測試線的要求，需要±10%的公差來控制線寬。阻抗測試線的擊穿影響整個測試波形，其單點電阻高，導致整個波形不對齊，不允許有阻抗線，擊穿不超過10%。線寬主要受刻蝕控制。為保證線寬，應根據刻蝕、光刻誤差、圖形剪切誤差和技術底片補償技術，滿足線寬要求。
圖二線寬

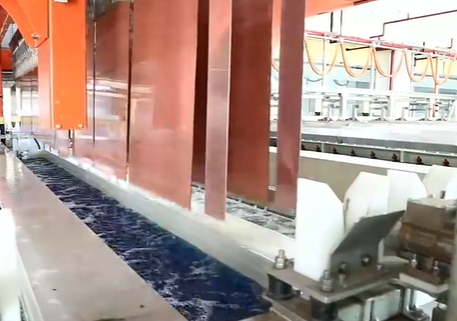

3、銅越厚、導線越細，阻抗越大；導線越粗，阻抗越小。導線的厚度可以通過樣品電鍍或選擇具有適當厚度的基板來控制。銅厚度應控制均勻。在細線和絕緣線板上添加旁路塊，以平衡電流，避免線路上的銅厚度不均勻，影響阻抗，并使CS和SS表面上的銅分布不均勻。為了在兩側實現均勻的銅厚度，必須將板拉過。
圖三銅厚
4、Er-介電常數，不同的板子材料介電常數是有區別的，常見的板子材料有紙基板、環氧玻纖布基板（FR4比較常用）、復合基板，常用的就是FR4，這種材料的Er特性是隨著加載頻率的不同變化而變化，在使用頻率為1GHZ以下認為4.2左右，1.5-2.0GHZ的使用頻率下會有所下降，故在實際應用時需要注意產品的使用頻率。
圖四介電常數示意圖
5、電阻焊厚度、壓力電阻焊降低了外層阻抗。在正常情況下，電阻焊打印一次可以使單端減少2歐姆，差分減少8歐姆。打印兩次的減少值是打印一次的兩倍。如果打印三次以上，阻抗值不會改變。
圖五阻焊厚度示意圖
第一個是一個單線的微帶線，第二個是差分的帶狀線，當然微帶線也可以有差分，帶狀線也可以有單端。
在多層板中，單向和微分導線是指相鄰的層。需要注意的是，RF線處理被稱為中間層，提供最佳RF天線寬度以實現最佳性能。所謂并聯電阻是指需要電阻匹配的單向或多方向線路，通常在信號線兩側包含銅板，以實現電阻匹配的目標。如圖：
圖六多層板單端阻抗
圖七多層板差分阻抗
圖八射頻單端阻抗的隔層參考處理
不同信號的阻抗值不同，例如90Ω、100Ω、120Ω等。不是所有的線都有阻抗匹配的要求。通用USB2.0需要90Ω阻抗、HDMI、USB3.0、MIPI、100兆端口、千兆端口和其他控制，通常為100Ω阻抗、RS422為120Ω。單極線通常是50Ω的反電阻，理想模型下是50Ω。然而，事實上全源極電阻不是50Ω，負載連接電阻也不是50Ω。此時，需要幾個電阻觸點，適當?shù)碾娐酚呻姼泻碗娙萁M成。同時，我們需要使用電容器和電感器來調試電阻調諧電路，以實現最佳的RF特性。
