如何畫出美而高效的PCB板？
前文詳細的介紹了PCB布線布局基本規則、PCB板設計注意事項，本文會重點介紹如何畫出美觀又高效的PCB板，從PCB板布局到線路布線等多方介紹PCB的設計...

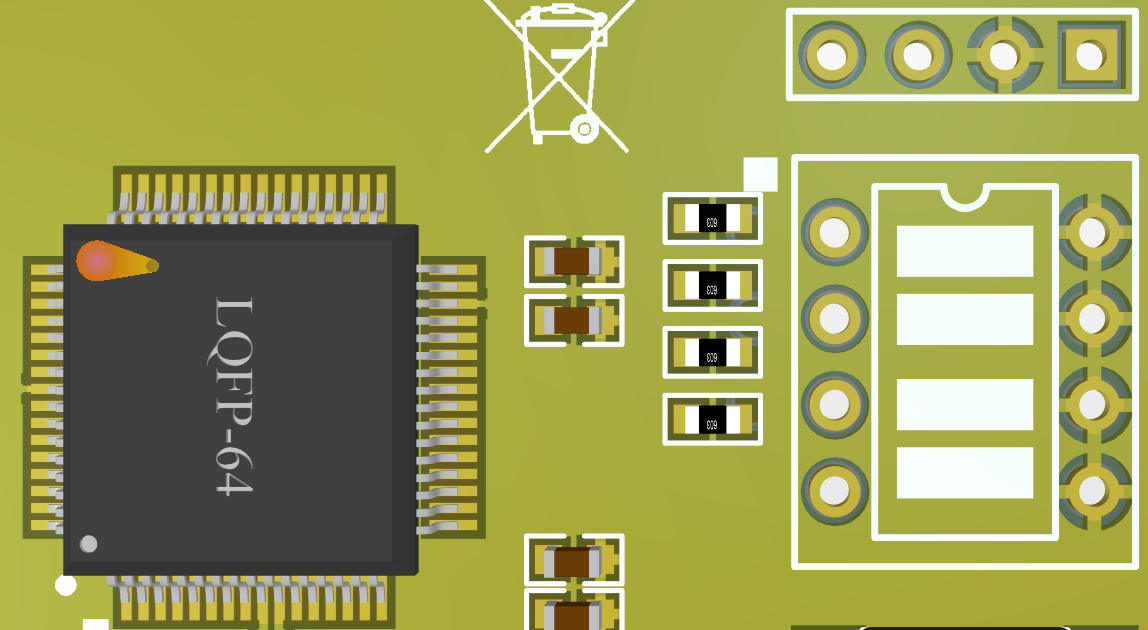

1、PCB線路板布局應遵照“先大后小，先難后易”的布局原則，即重要的單元電路、核心元器件應當優先布局。

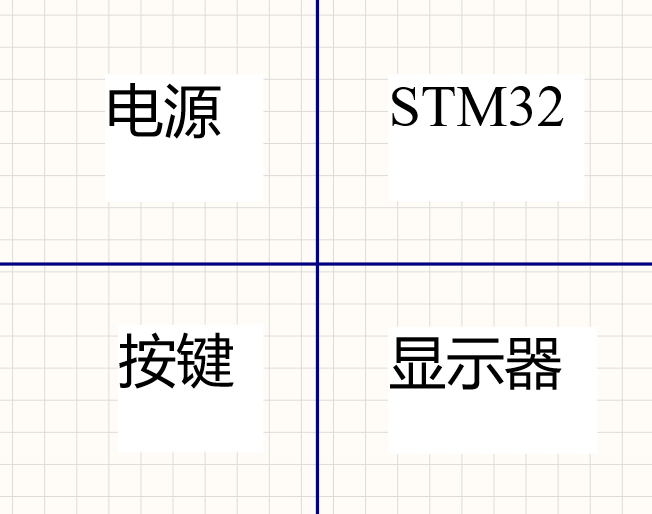

2、布局須參考原理圖，并根據原理圖信號流向規則來放置元件。
3、元器件的排列要便于后期調試和維修，需調試的元器件周圍要有足夠的空間。
4、發熱元件應均勻分布，這樣更利于單板和整機的散熱，除溫度檢測元件以外的所有溫度敏感器件都應盡可能的遠離發熱量大的元器件。
5、布局應盡可能滿足以下要求：盡可能短的總連接和較短的臨界信號線；高壓信號與低壓弱信號完全分離；將模擬信號與數字信號分開；將高頻信號與低頻信號分開；高頻元器件的間隔要充分。
6、元件布局時，應適當考慮使用同一種電源的器件盡量放在一起。
關鍵信號線優先：模擬信號、高速信號、時鐘信號和同步信號等關鍵信號優先布線。
盡量為時鐘信號、高頻信號、敏感信號等關鍵信號提供專門的布線層，并保證其最小的回路面積。
密度優先原則：從單板上連接關系最為復雜的元件及連接最為密集的區域開始布線。
有阻抗控制要求的網絡應盡量按線長線寬要求布線。

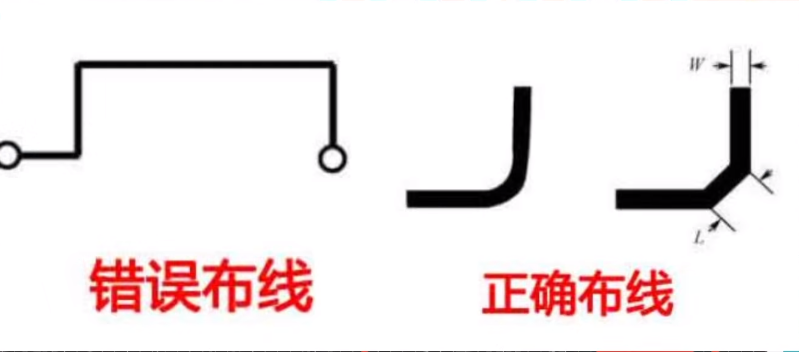

直角走線在拐角處的銅箔為正常線寬的1.414倍會造成直角折彎處特性阻抗突變，這個對于普通的走線沒有太大的影響，但是對高速信號來說，特性阻抗變化則會帶來信號反射，使得信號質量變差。同時，拐角處的額外寄生電容也會對信號的傳輸造成時延影響。此外，直角尖端容易發射或接收電磁波，還會產生EMI 問題。
在PCB設計時應該讓布線長度盡量短，以減少由于走線過長帶來的干擾問題，特別是一些重要信號線，如時鐘線，務必將其振蕩器放在離器件很近的地方。其主要目的是調整時滯，滿足系統時間序列的設計要求。

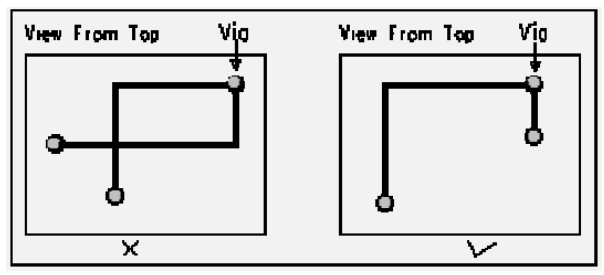

防止信號線在不同層間形成自環。在多層板設計中容易發生此類問題，閉環將引起輻射干擾。

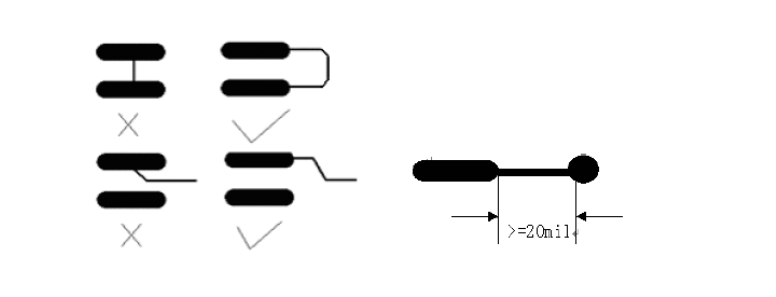

蛇形線是PCB設計中常用的布線方法。其主要目的是調整時滯，滿足系統時間序列的設計要求。蛇形的走線會破壞信號質量，改變傳輸延遲，布線時應避免。但是，在實際設計中，信號線通常需要這樣布線，來減小同組信號之間的時間偏移，往往不得不故意進行繞線。一般平行走線，盡量少打過孔，必須打孔時，應兩線一同打孔，以做到阻抗匹配。相同屬性的一組總線，應盡量并排走線，做到盡量等長。從貼片焊盤引出的過孔盡量離焊盤遠些。

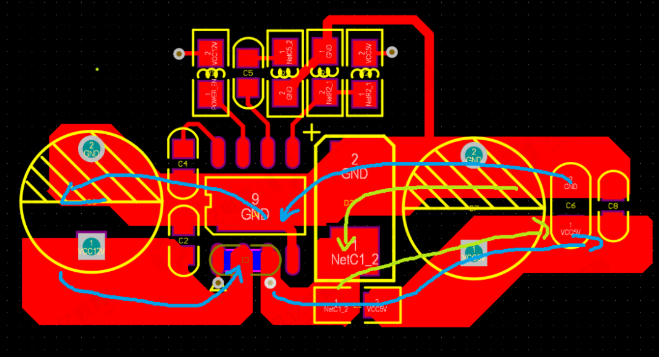

不管是電源還是信號，它都有一個回流路徑，無論電流流到哪里，都是要流回來的，因此在我們的電路當中，任何信號都是以一個閉合回路的形式存在的，我們的電源地指的是電源回路當中電流所走的路徑，通常我們的電源流過的電流都比較大，而我們的信號地主要是我們的器件模塊信號回流的一個路徑，因此我們可以鋪銅來減少走線和增在地的面積，實現地的完整性。
