SPI總線的英文全稱為Serial Peripheral Interface，顧名思義為串行外設接口。SPI通信協議是一種同步串行通信接口規范，主要應用于嵌入式系統中的短距離通信。該接口由摩托羅拉在20世紀80年代中期開發，后發展成了行業規范。
SPI通信中有4種不同的操作模式，不同的從機設備可能在出廠時就被設置好了某種模式，并且無法更改。但是SPI通信必須處于同一種模式下才能進行。因此我們應該對自己手里的SPI主機設備進行模式的配置，也就是通過CPOL(時鐘極性)和CPHA(時鐘相位)來控制SPI主設備的通信模式，具體如下：
時鐘極性(CPOL)定義了SCLK時鐘線空閑狀態時的電平：
1.CPOL=0，即SCLK=0，表示SCLK時鐘信號線在空閑狀態時的電平為低電平，因此有效狀態為高電平。
2.CPOL=1，即SCLK=1，表示SCLK時鐘信號線在空閑狀態時的電平為高電平，因此有效狀態為低電平。
時鐘相位(CPHA)定義了數據位相對于時鐘線的時序(即相位)：
1.CPHA=0，即表示輸出端在上一個時鐘周期的后沿改變數據，而輸入端在時鐘周期的前沿(或不久之后)捕獲數據。輸出端保持數據有效直到當前時鐘周期的尾部邊緣。對于第一個時鐘周期來說，第一位的數據必須在時鐘前沿之前出現在MOSI線上。也就是一個CPHA=0的周期包括半個時鐘空閑和半個時鐘置位的周期。
2.CPHA=1，即表示輸出端在當前時鐘周期的前沿改變數據，而輸入端在時鐘周期的后沿(或不久之后)捕獲數據。輸出端保持數據有效直到下一個時鐘周期的前沿。對于最后一個時鐘周期來說，從機設備在片選信號消失之前保持MISO信號線有效。也就是一個CHPA=1的周期包括半個時鐘置位和半個時鐘空閑的周期。
Note：此處的前沿和后沿的意思表示在每個周期中第一個出現的邊沿和最后一個出現的邊沿?？偟膩碚f則為：當時鐘為正向時鐘時，時鐘線的上升沿為前沿，時鐘的下降沿為后沿，反之。

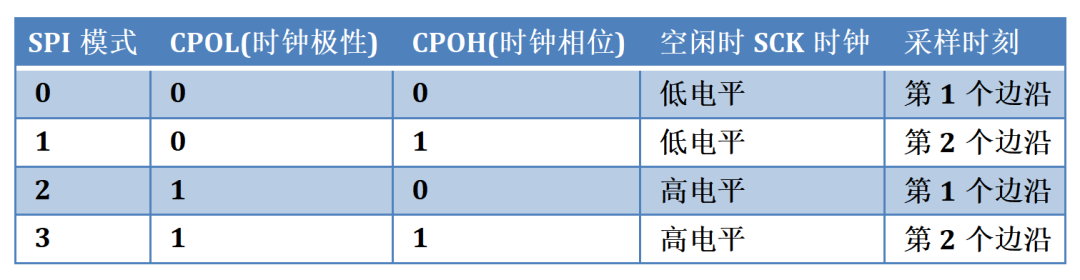

如下表，為SPI通信的4種模式：
下圖顯示了時鐘極性和相位的時序圖。紅線表示時鐘的前沿，藍線表示時鐘的后沿。
SPI通信協議的優點在于它有著比I2C更高的吞吐量，不被最大時鐘速度所限制，可實現潛在的高速、極為簡單的硬件接口，外圍電路使用的上拉電阻是比I2C協議更少的，這意味著它比I2C的功耗更低、從機的時鐘來源來自主機設備，無需新增精密振蕩器、從機不需要唯一的地址、相對于并行接口而言，使用的引腳數目大大減少等優點。但SPI通信協議同時有著一定的缺點，例如SPI沒有帶內尋址、當使用多個不同模式的從機設備時，主機設備切換模式時重新初始化，會使得訪問從機設備速度變慢、SPI從機設備沒有硬件流控，只能通過主機自主地延遲下個時鐘周期到來的時間、僅能在短距離通信等缺點。但能在避免SPI的缺點的方向來應用SPI的話，SPI總線接口的優點讓它遠遠優于其他通信協議。
