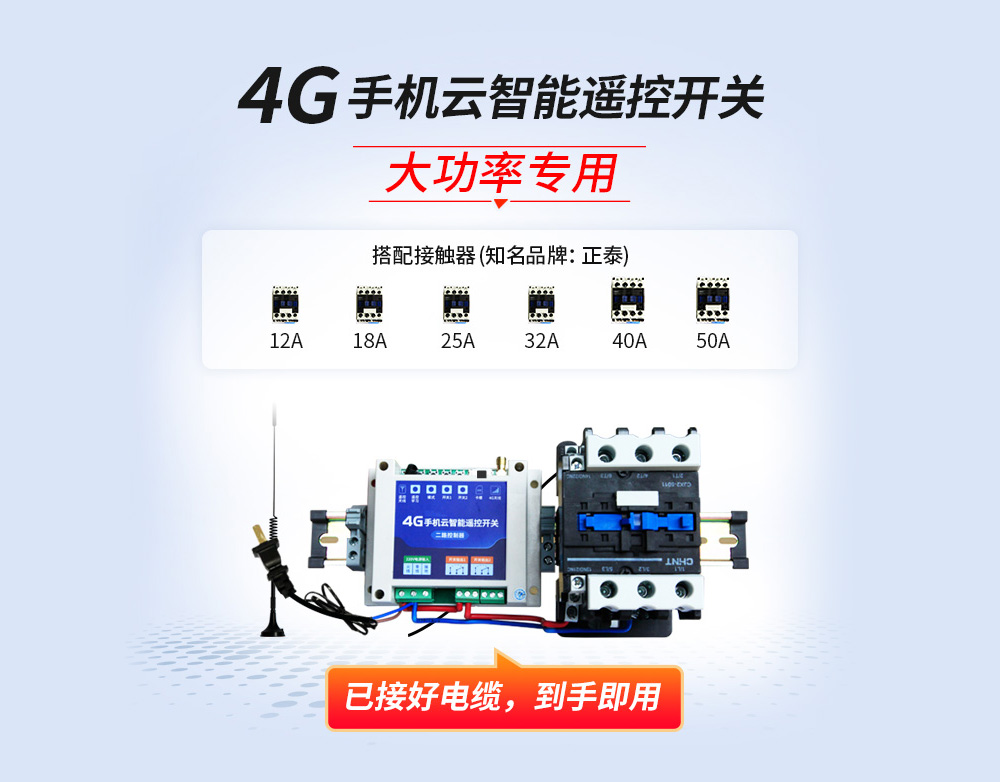

CJ系列大功率遙控開關

傳輸方式：無線傳輸

控制距離：不限距離（手機APP）/4km(遙控器）

工作電壓：85~265V（AC）

控制方式：手機APP/手持遙控/手動/天貓精靈

產品尺寸：175*115*36mm

產品重量：2500g/2000g

產品用途：家居家電，工控設備，農業灌溉

溫馨提示：該產品老版本已下架，停產商品批量可發起生產。

技術手冊

樣品購買

概述特點

概述特點性能參數 引腳定義訂購方式知識應用系列產品

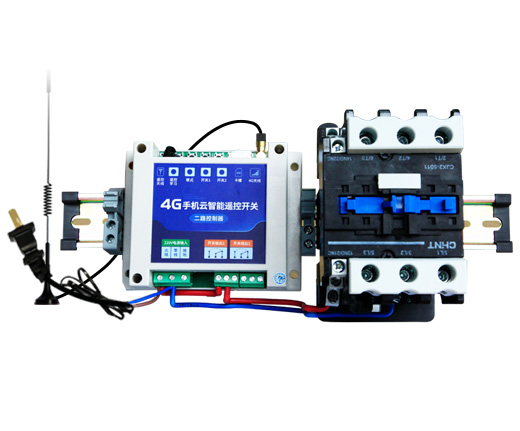

C01-44+接觸器詳情3

主要參數	描述	備注
每路輸出支持最大功率負載	5.5~22kW	以接觸器規格為準
工作溫度	-40~+85℃	工業級
工作電壓	交流 100～250V	以產品實際規格為準
輸出方式	繼電器開關（最大電流 50A）	每路輸出，支持最大 22kW 功率負載（以接觸器規格為準）
工作電壓	交流 100～250V	以產品實際規格為準
控制方式	手機 APP/無線遙控/本地手動/天貓精靈	-
工作模式	自鎖/點動/互鎖	用戶可自由切換，出廠默認自鎖模式
輸出路數	1 路/2 路/4 路	以產品實際規格為準
控制距離	APP 不限制距離/遙控器控制距離 4 千米	-
傳輸方式	4G 網絡信號傳輸/無線超外差傳輸	-
射頻接口	SMA-K	贈送匹配天線
產品尺寸	400mm * 100mm*100mm	-
安裝方式	導軌定位孔安裝	-

CE31-Bxxx

編號	引腳	說明
1	遙控天線	無線遙控天線
2	遙控學習	遙控學習按鍵、遙控器配對使用。按下按鍵學習燈閃爍，按下遙控器任意按鍵即可學習成功；長按 10 秒可清除之前配對的所有遙控器。
3	模式	工作模式按鍵，切換自鎖/點動/互鎖模式。
4	開關 1	開關控制按鍵，用于開關輸出 1 控制。
5	開關 2	開關控制按鍵，用于開關輸出 2 控制。
6	開關 3	開關控制按鍵，用于開關輸出 3 控制。
7	開關 4	開關控制按鍵，用于開關輸出 4 控制。
8	SIM卡	4G流量卡槽，適配Mi croSIM卡。
9	4G 天線	4G 天線端口，SMA-K 接口。
10	開關輸出 4 常閉端	用于接負載設備，鳳凰端子，配合公共端使用。
11	開關輸出 4 公共端	用于接負載設備，鳳凰端子。
12	開關輸出 4 常開端	用于接負載設備，鳳凰端子，配合公共端使用。
13	開關輸出 3 常閉端	用于接負載設備，鳳凰端子，配合公共端使用。
14	開關輸出 3 公共端	用于接負載設備，鳳凰端子。
15	開關輸出 3 常開端	用于接負載設備，鳳凰端子，配合公共端使用。
16	開關輸出 2 常閉端	用于接負載設備，鳳凰端子，配合公共端使用。
17	開關輸出 2 公共端	用于接負載設備，鳳凰端子。
18	開關輸出 2 常開端	用于接負載設備，鳳凰端子，配合公共端使用。
19	開關輸出 1 常閉端	用于接負載設備，鳳凰端子，配合公共端使用。
20	開關輸出 1 公共端	用于接負載設備，鳳凰端子。
21	開關輸出 1 常開端	用于接負載設備，鳳凰端子，配合公共端使用。
22	工作電源輸入接地端	產品電源安全接地端口，鳳凰端子，可不接。
23	工作電源輸入零線端	產品工作電源輸入端口，鳳凰端子。
		“N”零線（交流供電版本）
		“—”負極（交流供電版本）
		接電源負極（直流供電版本）
24	工作電源輸入火線端	產品工作電源輸入端口，鳳凰端子。
		“L”火線（交流供電版本）
		“+”正極（交流供電版本）
		接電源正極 8～28V（直流供電版本）
