許多物聯網應用都依靠小型非充電式電池供電，因此優化電池續航時間非常重要。為了了解產品的電池功耗特征，制造商紛紛使用各種工具來執行電池功耗分析。因?yàn)槲锫?lián)網演進極為迅速，產品開發周期非常短。設計和驗證工程師必須快速了解其設備的功耗特征及其產生原因，因此需要將功耗與射頻及子電路事件關聯起來。許多工程師發現，基于事件的功耗分析可以快速揭示他們需要重點關注的事件，有針對性地改善設備的功耗特性。
物聯網（IoT）持續高速增長，但在爭奪這一巨大商機的同時，許多公司卻沒有抓住關鍵的技術良機，未能擴大市場份額并鎖定數量龐大且高度滿意的用戶群體。在未來幾年內，智慧城市、智慧農業、智慧能源、智慧環境、智能家居、互聯汽車、智能建筑和無線醫療設備等應用領域預計將會涌現成百上千億個設備。如果企業能夠做出正確決策，妥善處理設備在電池壽命終止時遇到的問題，那么他們不僅能讓客戶滿意，也能獲得競爭優勢。
許多物聯網應用都依靠小型非充電式電池供電，因此優化電池續航時間非常重要。首先，客戶希望設備能長期使用；如果設備廠商能夠證明他們?cè)谶@一領域的優勢，那么他們就會占據重要的競爭優勢，推動市場份額增長。在某些情況下，較長的電池壽命是實現某項目經濟可行性的必要前提，如果傳感器和執行器過早出現故障，則其更換成本可能極高，客戶對此根本無法接受。如果由保修來承擔這些成本，那么制造商可能面臨極高的財務風險。
除此之外，電池還涉及環境問題，妥善的處置廢舊電池需要大量時間和資金。此外，某些設備安裝在難以接近的位置，因此更換電池的人力成本相當可觀。如果電池安裝在植入式醫療設備中，那么成本和風險更會急劇增長，更不用說醫療設備發生故障所導致的相關法律問題和人力成本。
為了了解產品的電池功耗特征，制造商紛紛使用各種工具來執行電池功耗分析（BDA）。如果設備很簡單，功耗比較穩定，那么一臺數字萬用表（DMM）就夠用了。而對于手機和物聯網設備等復雜設備而言，它們的電流波形變化多端，可能在幾十或幾百毫安的工作模式與幾微安或幾納安的休眠模式之間迅速切換。為了應對這一挑戰，現代BDA儀器必須具有很好地測量帶寬以達到無縫量程，防止在切換量程時丟失數據。
為了進一步改進設計，工程師還必須知道是什么在耗電。這對物聯網設備設計人員來說尤為重要，因?yàn)槲锫?lián)網演進極為迅速，產品開發周期非常短。設計和驗證工程師必須快速了解其設備的功耗特征及其產生原因，因此需要將功耗與射頻及子電路事件關聯起來。許多工程師發現，基于事件的功耗分析可以快速揭示他們需要重點關注的事件，有針對性地改善設備的功耗特性。例如，基于事件的功耗分析軟件可以自動分析波形，迅速得出分析結果并以圖形方式顯示出來，見下面圖 1。

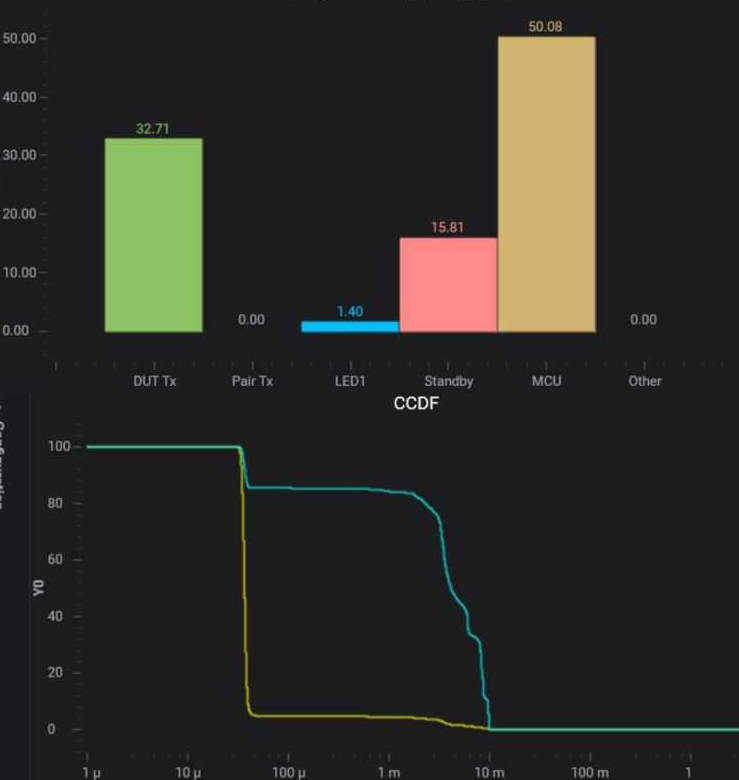

圖 1：在IoT設備電池壽命優化解決方案中，Keysight X8712A作出的基于事件的功耗分析
在此例中，用戶可以迅速看到MCU和DUT發射事件的功耗占設備功耗的80%以上（條形圖），并且大部分功耗發生在5到10 mA的速率之間（CCDF圖底部）。根據這一分析結果，設計工程師能夠搭建智能化設計的硬件配置，并靈活選擇固化軟件編程方式。工程師還可以快速對設備進行重新測試，以查看設計變更后的效果。
當然，設備的電池電量最終將會耗盡，比如電池輸出電壓最初穩定在3.3 V，而后逐步降低到3.2 V、3.1 V直至最后完全失效，而且降低的方式往往出人意料。您不應該坐等設備正常運行直至電池失效，通過仔細回答以下問題，您可以為自己的產品贏得競爭優勢：
這對功耗有何影響？
關鍵點是什么？
客戶對您有何期望？
我們舉例來說明這個問題，比如對一個物聯網傳感器執行基于事件的功耗分析，它的工作電壓正常情況下為3.3 V。我們連續進行測量，得到的結果依次為3.3 V、3.2 V、3.1 V直至1.8 V。為了讓數據有統一的基準，我們將3.3 V時的功耗設定為100%，后續測量結果以100%的相對值表示。

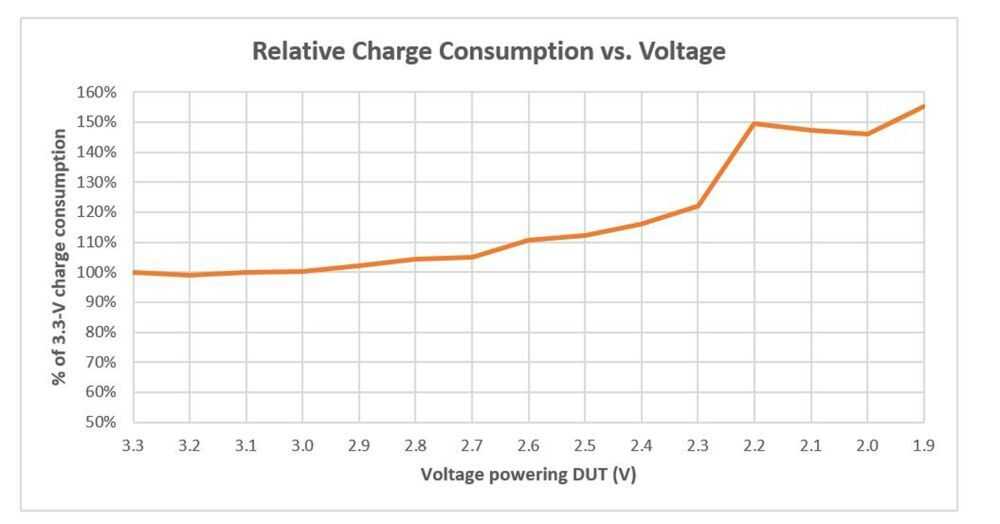

圖2：不同電壓下單個物聯網傳感器的相對功耗
在大約2.9 V以上時，功耗一直很平穩，超過這個點后，功耗開始緩慢上升。在 2.3 V到2.2 V之間，功耗有比較大的增幅，而在1.9 V到1.8 V之間，功耗陡增了 10倍。我們忽略1.8 V時的功耗，只看3.3 V到1.9 V之間的功耗詳情。
通過電流曲線，可以明顯地看出從1.9 V到1.8 V功耗大幅上升的原因。在1.9 V 的電源電壓下，設備正常工作，但當電壓為1.8 V時，它會陷入反復的故障和重試，以最快速度消耗電量，超出了電池的承受能力。這種情況好比是使用新電瓶的汽車只需很少的電量便能啟動，而虧電的電瓶卻無法為啟動器提供足夠電量，并且很快完全失效。

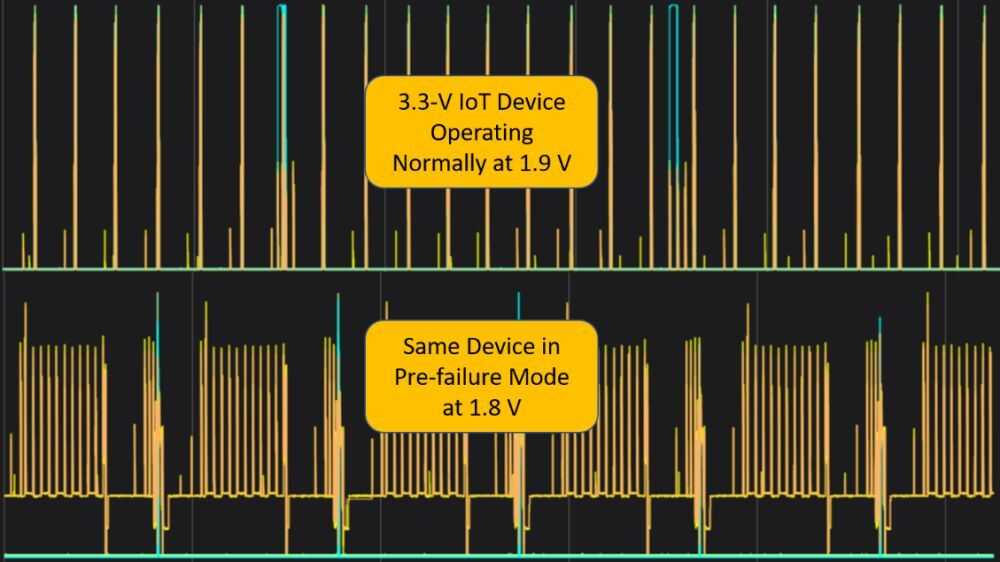

圖3：在Keysight X8712上顯示出IoT傳感器工作在1.9和1.8V電壓下，IoT設備的電池壽命優化解決方案
當然，這僅僅是一個例子。設備的特性受很多因素的影響，譬如電池技術、電源和板載轉換器、電源管理系統、工作的物理環境等等。在不同電壓下測量設備是了解設備功耗特征的重要途徑。
一旦您掌握了設備在低壓下的功耗特性，您就可以讓設備在電池壽命結束前保持正常工作，或是設計讓它平穩地降級工作。讓設備在電池壽命結束前保持正常工作不需要額外的固化軟件或電壓測量電路。讓設備逐步降級工作需要在設計中添加適當?shù)墓袒浖碗妷簻y(cè)量電路（可能已經包含在設備的MCU或收發模塊中），但這樣做能延長產品的使用壽命，從而提升客戶滿意度，并贏得市場份額。
您可以采用多種方式來逐步降低設備的性能，通過犧牲少許實用性來延長電池的續航時間。以物聯網傳感器為例，也許這個設備只能測量較少的物理量；對于客戶來說，有些物理量比較重要，有些并不重要。也許這個設備報告數據的頻次低于以往，這也會提醒客戶電池續航時間即將終止。也許這個設備只會在較短的測量窗口時間內進行測量，這樣做會犧牲一點準確性，不過可以延長電池續航時間。在過程控制應用中，對于已經在限制范圍內運行了很長時間的過程來說，其精度要求可能并不像最初那樣嚴格。
最重要的一點是，在這個問題上沒有統一的“正確”答案；想要正確處理電池壽命結束時的問題需要扎實的工程判斷力和創造力。通過進行適當?shù)臏y(cè)量并執行基于事件的功耗分析，您將可以快速掌握電池功耗特征，從而迅速改進設計和添加固化軟件，為客戶提供真正的價值，并讓自己的設備贏得競爭優勢。
