成都億佰特公司為幫助用戶在使用本公司產品時，能輕松快速的了解產品的使用方法。定期會推送一些產品快速應用的使用方法。此篇文章的快速應用方法，具體應用為E820/E830系列數傳電臺在水位監測的物聯網應用案例中，把設備與水位傳感器來進行組合，通過采集到的模擬量，從而能實時顯示水位對應高低。
在需要用到水位監測的場景例如：實時監測水殖產業水位變化、農田種植稻田水位監測、環境水位變化實時監控、實時監測水庫水雨情、實時監測道路涵洞積水預警、實時監測電站發電水位等生活中實際應用場景，此時可將液位變送器與設備實現二線連接，通過設備模擬量的連續變化來實時反應實際水位高低變化情況，從而實現設備的實際產出應用。
需要準備的設備：
1、E820/E830系列模塊 1個
2、E90-DTU 系列數傳電臺1個
3、Windows操作系統電腦1臺
4、直流8V~28V（DC 8V~28V）電源2個
5、增益天線2根
6、RS485線1根
7、壓力變送器（水位傳感器）1個
8、水箱1個
1.1將E820-DTU無線通信
①裝好天線，
?、诓迦隦S485線，
?、鄄迦腚娫淳€，給設備把線全部鏈接好。
電源線插上后，設備上PWR燈藍色亮起。
1.2將E90-DTU系列數傳電臺鏈接通訊
?、傺b好天線，
?、诓迦隦S485線，
?、鄄迦腚娫淳€，給設備把線全部鏈接好。
電源線插上后，設備上PWR燈紅色亮起。
2.1、對E820-DTU進行參數配置。

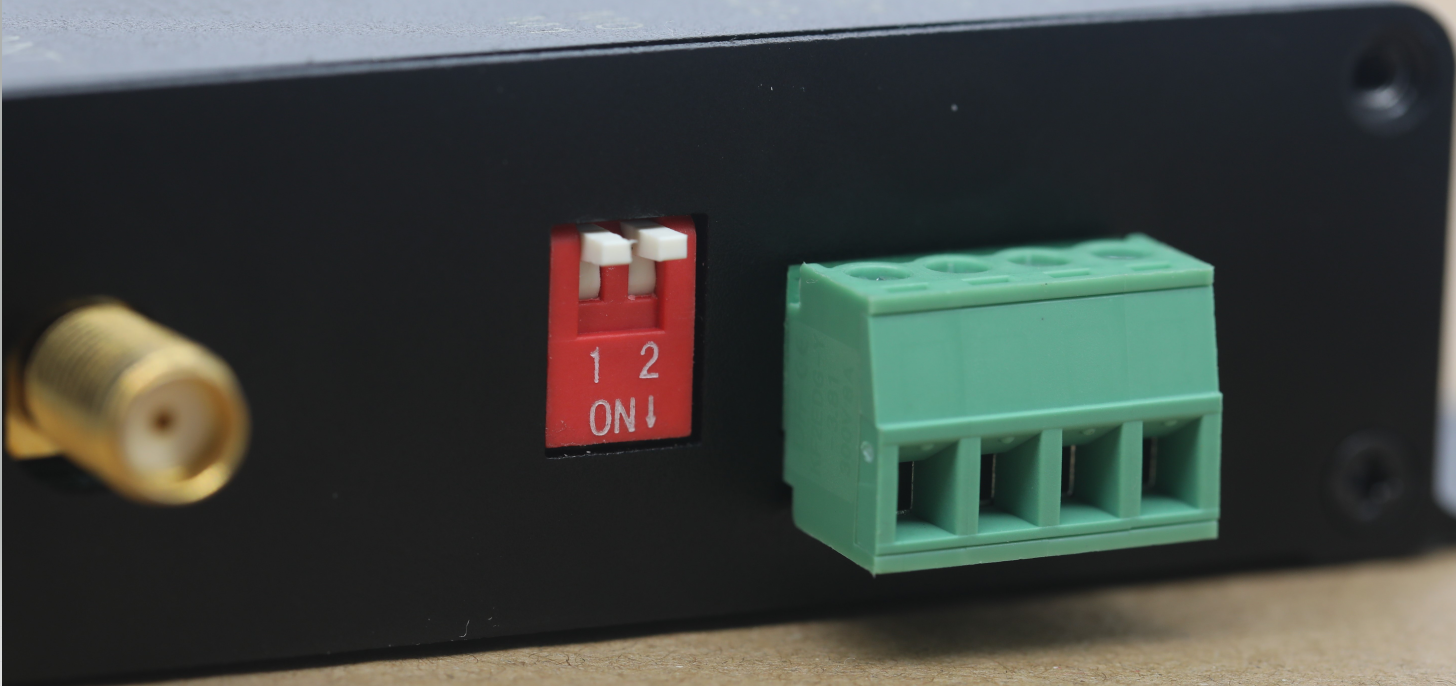

?、傧葘⒃O(shè)備上撥碼開關設置為M1M0=00模式。

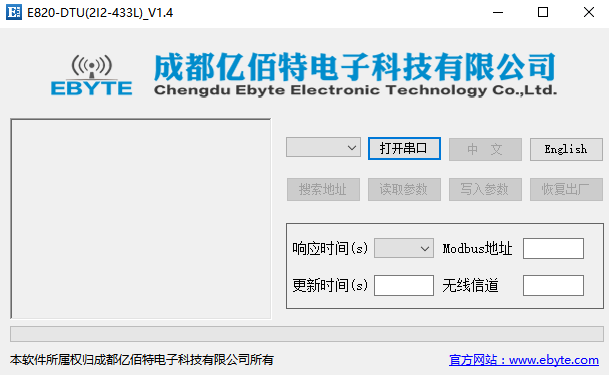

②打開從成都億佰特官網上下載E820-DTU的配置軟件工具。

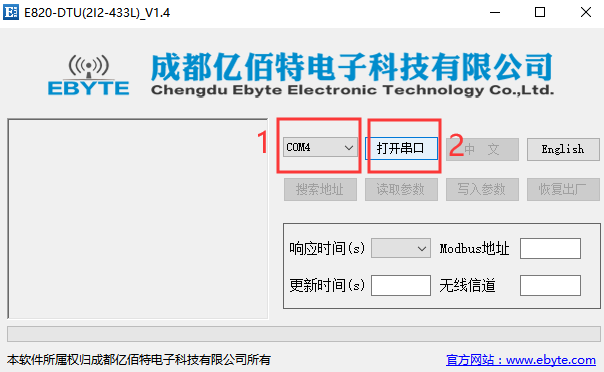

?、圻x擇對應串口，并打開。

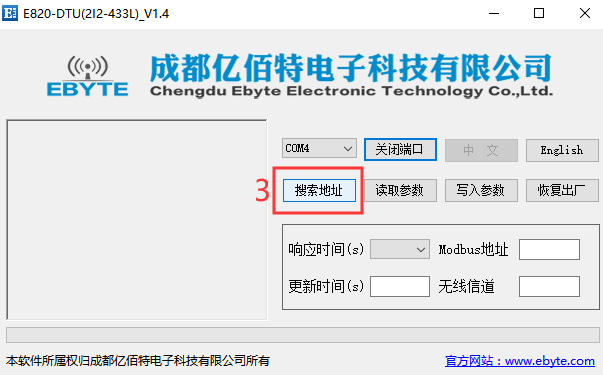

④單擊“搜索地址”，即搜索該設備當前的設備地址。

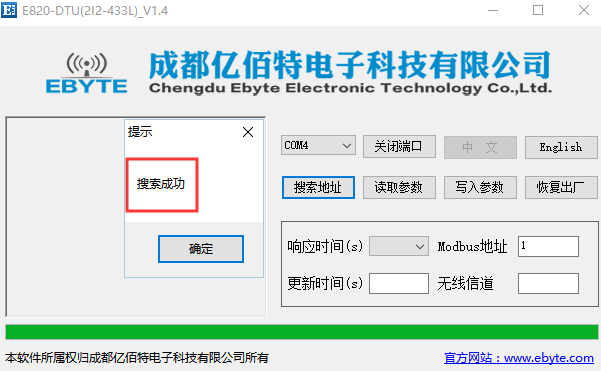

?、菟阉鞒晒罂煽吹皆O(shè)備地址顯示為1。

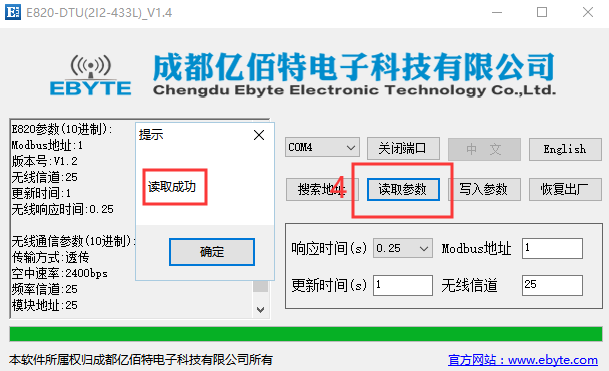

?、拮x取參數?？煽吹健白x取成功”對話框彈出。

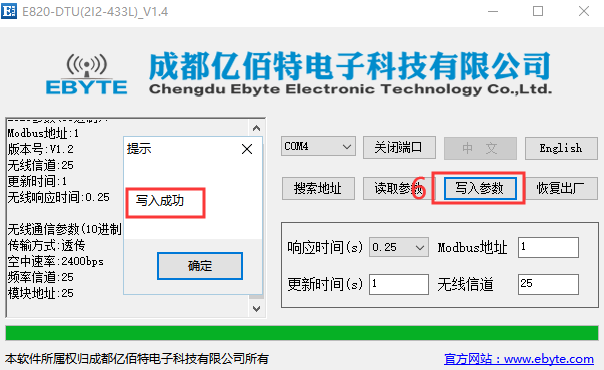

?、邔懭?yún)?shù)。修改完需要修改的參數后，點擊“寫入?yún)?shù)”，即可完成修改。

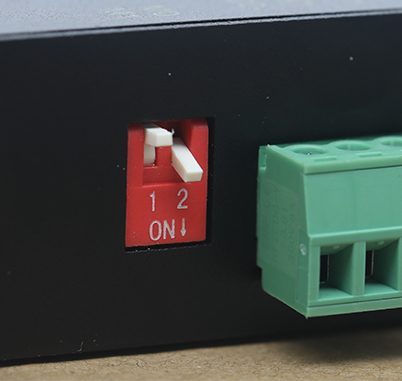

?、傧葘⒃O(shè)備上撥碼開關設置為M1M0=10模式。

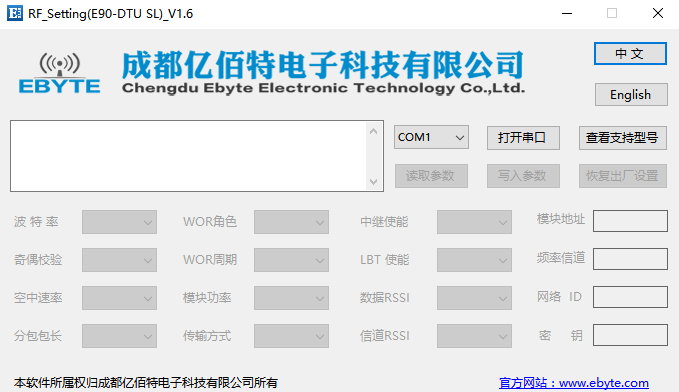

?、诖蜷_從成都億佰特官網上下載E90-DTU的配置軟件工具。

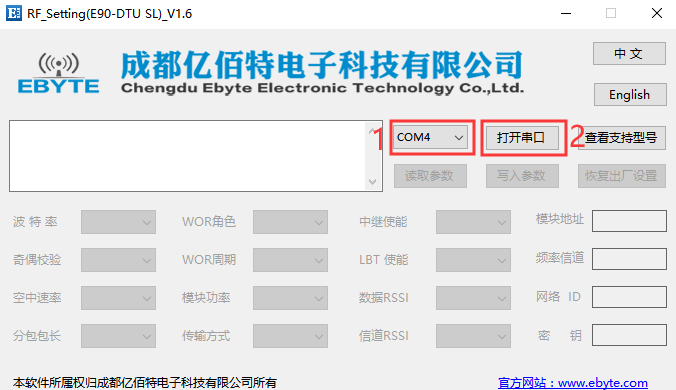

?、圻x擇對應串口，并打開。

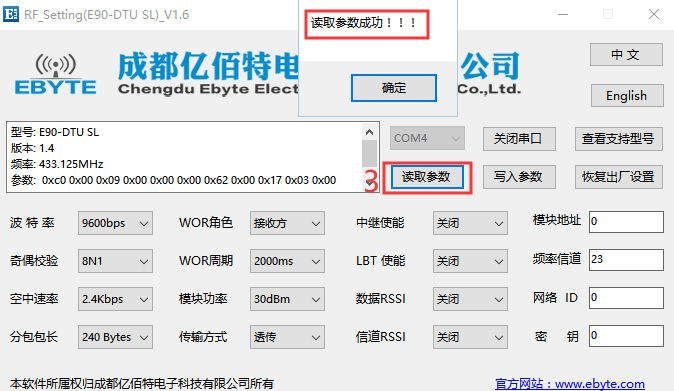

?、茏x取參數?？煽吹健白x取成功”對話框彈出。

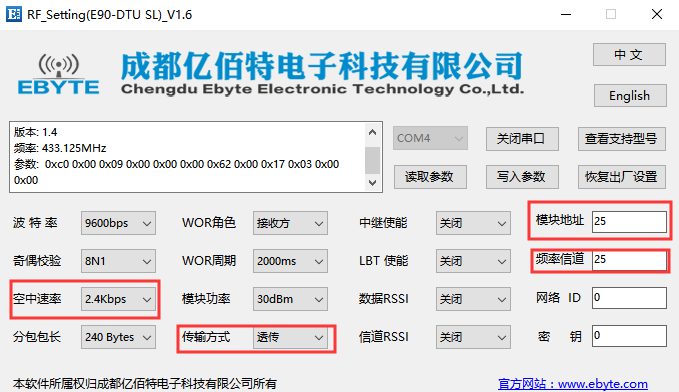

?、菪薷耐晷枰薷牡膮?shù)，將E90-DTU電臺的無線參數配置得與E820-DTU(2I2-433L)設備一致。

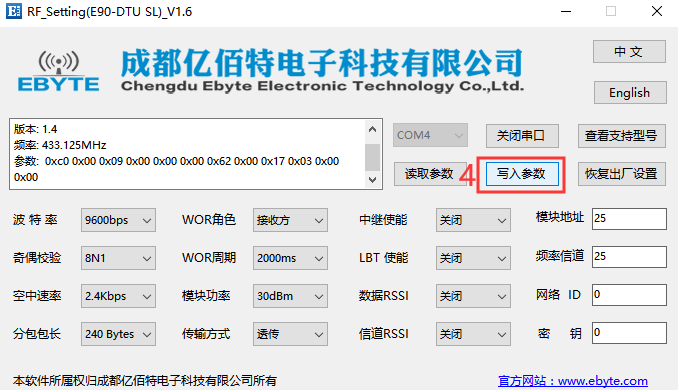

?、撄c(diǎn)擊“寫入?yún)?shù)”，即可完成修改。

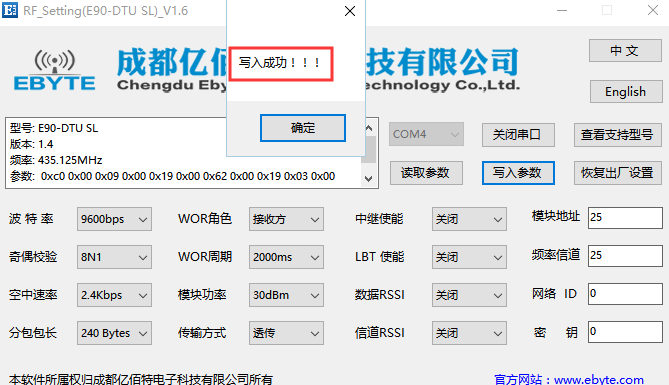

?、呖梢妳?shù)寫入成功。
1、設置E820-DTU為控制采集模式控制采集模式，
撥碼開關配置成M1=1，M0=1，配置好后需重新上電。
2、往水箱里摻水，水位的高低改變會及時反映到E820-DTU設備上模擬量的變化
最開始水箱里的水位為0厘米（單位cm）。
通過往水箱里面逐漸加水，設備采集到的模擬量也在連續地發生著變化。

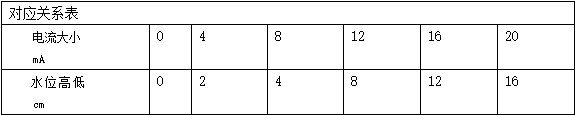

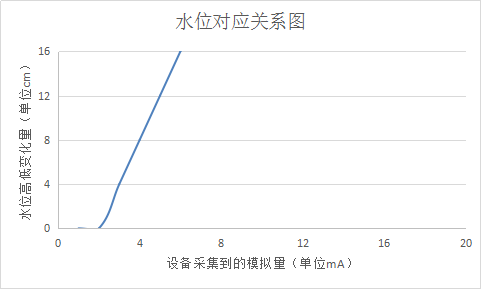

3、制作出設備采集到的模擬量與水箱水位高低的關系表和圖。（省略.......）
設備采集到的模擬量對應值即為水箱里水位高低的對應值，兩者構成一次函數（即y=kx，其中y代表水位高低（單位cm），x代表設備采集到的模擬量大?。▎挝籱A））
本次我們使用E820/E830系列無線數傳電臺（具體使用的產品型號為E820-DTU(2I2-433L)系列產品，參考實際場景，模擬實現了E820/E830系列在水位監測的應用。在模擬水位監測場景中簡單明了實現產品模擬量連續變化來實時反應水位高低的變化。億佰特E820/E830系列產品能很好地應用在水位監測的各種實際場景中，使用戶能簡單便捷監控水位高低的實時變化情況，從而很好地運用模擬量來投入實際生產生活中各行各業的應用。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品的更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
