E810-TTL-CAN01實現多對多分組通信的應用
E810-TTL-CAN01
在講解應用之前，我們需要對CAN總線有一定的了解。
CAN總線是控制器局域網絡(Controller Area Network, CAN)的簡稱，是由研發和生產汽車電子產品著稱的德國BOSCH公司開發的，用于局域網控制的總線技術，是國際上應用最廣泛的現場總線之一。
CAN總線采用雙線串行通信方式，具備診斷能力，抗電磁干擾，其最快傳輸速率可達 1 Mb/s ,最長通信距離可達10km（此時的傳輸速率大約為40 kb/s），速率高，實時性好、可靠性高、成本低。在CAN總線組成的局域網絡中，通信節點之間不采用主從方式，而是具有總線訪問優先權，通信方式靈活，可以實現點對點，一點對多點及廣播方式傳輸數據。
CAN協議的一個最大特點是廢除了傳統地址編碼，而代之以對通信數據塊進行編碼。采用這種方法的優點可使網絡內的節點個數在理論上不受限制，數據塊的標識符可由11位或29位二進制數組成，因此可以定義2或2個以上不同的數據塊，這種按數據塊編碼的方式，還可使不同的節點同時接收到相同的數據，這一點在分布式控制系統中非常有用。數據段長度最多為8個字節，可滿足通常工業領域中控制命令、工作狀態及測試數據的一般要求。同時，8個字節不會占用總線時間過長，從而保證了通信的實時性。CAN協議采用CRC檢驗并可提供相應的錯誤處理功能，保證了數據通信的可靠性。CAN卓越的特性、極高的可靠性和獨特的設計，特別適合工業過程監控設備的互連，因此，越來越受到工業界的重視，并已公認為最有前途的現場總線之一。
CAN總線采用了多主競爭式總線結構，具有多主站運行和分散仲裁的串行總線以及廣播通信的特點。CAN總線上任意節點可在任意時刻主動地向網絡上其它節點發送信息而不分主次，因此可在各節點之間實現自由通信。CAN總線協議已被國際標準化組織認證，技術比較成熟，控制的芯片已經商品化，性價比高，特別適用于分布式測控系統之間的數據通訊。CAN總線插卡可以任意插在PC AT XT兼容機上，方便地構成分布式監控系統。
只有2根線與外部相連，并且內部集成了錯誤探測和管理模塊。
(1) 數據通信沒有主從之分，任意一個節點可以向任何其他（一個或多個）節點發起數據通信，靠各個節點信息優先級先后順序來決定通信次序，高優先級節點信息在134μs通信;
(2) 多個節點同時發起通信時，優先級低的避讓優先級高的，不會對通信線路造成擁塞;
(3) 通信距離最遠可達10KM(速率低于5Kbps)速率可達到1Mbps(通信距離小于40M）；
(4) CAN總線傳輸介質可以是雙絞線，同軸電纜。CAN總線適用于大數據量短距離通信或者長距離小數據量，實時性要求比較高，多主多從或者各個節點平等的現場中使用。

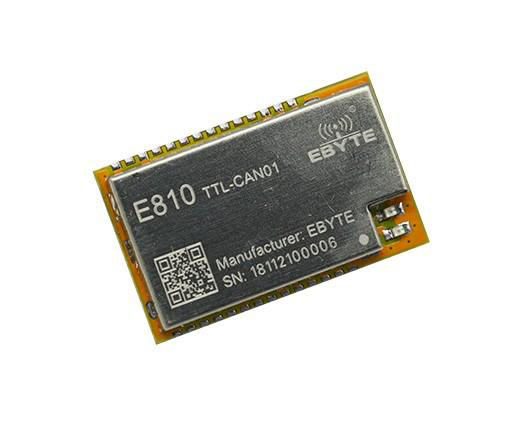

本應用采用了成都億佰特電子科技公司有限公司自主研發的E810-TTL-CAN01模塊，所以也需要先了解該模塊的主要功能及特點。
E810-TTL-CAN01是一款超高性價比的TTL轉CAN無線通信模塊CAN-BUS開發產品，擁有強大數據分析能力的工具。同時，CAN-TTL-01型智能協議轉換模塊，體積小巧、方便安裝，是工程應用、項目調試及產品開發的可靠助手。
E810-TTL-CAN01是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換模塊，該模塊集成了透傳功能、主從一體，即拿即用。支持串口指令配置模塊參數和功能，轉換模式支持透明轉換、透明帶標識轉換、協議模式轉換，并支持Modbus ASCII/RTU 協議轉換。
E810-TTL-CAN01模塊集成1 路CAN-BUS接口和1 路UART TTL接口，可實現UART TTL信號與CAN-BUS之間互相透傳或Modbus協議轉換。CAN-TTL-01體積小巧，可3.3V或5V任意一種電源供電，方便集成到各種電路板中。半孔工藝，并同時帶有插針焊孔，可貼片焊接，也可用插針方式插拔連接。
? 數據轉換方向支持UART與CAN之間雙向轉換；
? 轉換方式支持透明轉換、透明帶標識轉換和協議模式轉換；
? 支持Modbus RTU 協議轉換；
? 支持兩種CAN幀數據類型發送方式：通過固定式配置或通過串行幀數據指定；
? 支持UART接口進行參數配置；
? 支持300～921600范圍內UART波特率設置
? 支持軟件和硬件進入?yún)?shù)設置模式；
? 支持軟件和硬件恢復出廠參數；
? 擁有電源指示燈，狀態指示燈，模式指示燈多種指示；
? 工業控制等CAN-BUS網絡；
? 汽車、鐵路設備聯網，現場網絡數據監控；
? 現有 RS-232 設備連接 CAN-bus 網絡；
? 安防、消防網絡；
? 地下遠程通訊；
? 智能樓宇控制數據廣播系統等 CAN-bus 應用系統；
? 停車場設備控制；
? 智能家居。
以下講解使用E810-TTL-CAN01實現多對多分組通信的應用實例。

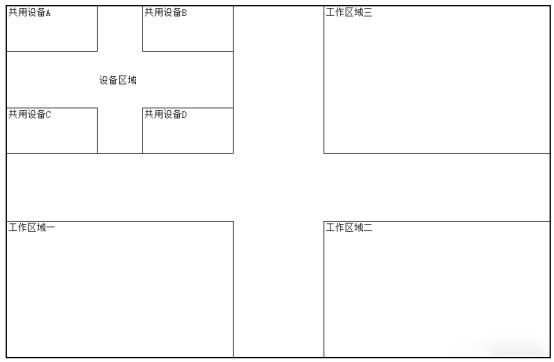

某地有一個大型化工廠，工廠的布局如圖1-1所示：
工廠左上角區域，有四臺重要的共用大型設備ABCD，共用設備的主要用途是給工作區域一二三提供供應物質（通過管道輸送到各區域）。
圖 1-1 大型化工廠區域布局圖
最初所實施的設備運行方案：
1、安排專門的運維人員，維護設備區域，每天在上班前一個小時開啟四臺共用設備，在下班結束后關閉這四臺設備，四臺設備在上班一直運行。
2、供應物質制備量及供應量都選擇能同時滿足三個工作區域的標準。
3、發生需要處理的事項或者緊急情況時由工作區域負責人通過打電話，網絡在線溝通等方式告知運維人員，運維人員進行緊急處理。
但是不久工廠負責人發現，這種設備運行方案相當?shù)托В?/span>
1、四臺設備上班時間一直運行，浪費電力。設備不一定都需要開啟。
2、設備制備量及供應量都選擇能同時滿足三個工作區域的標準，浪費資源。同一供應物質不一定三個工作區域都會使用。
3、對于緊急情況的處理不夠及時。
4、根本執行者是運維人員，運維人員需要對設備十分熟悉，有良好責任心。
工廠負責人，于是想要尋找一種智能化的控制系統:
1、 能夠智能的根據實際需求決定設備的選擇性開啟。
2、根據實際需求決定供應物質的制備量及供應量。
3、 提供反饋信息，工作區域負責人可在所在區域的控制臺實時查看各設備的運行狀態。且發生緊急情況時能通過工作臺及時停止設備的運行。
4、執行者是智能設備，運維人員只需要定期巡檢，定期維護設備，在緊急情況時趕到現場控制場面即可。十分高效，省事省時省力。
5、設備區域與工作區域距離較遠，需要控制系統擁有可靠的數據傳輸能力，傳輸及時。
6、設備區域現場環境惡劣，大型設備多，干擾強，需要控制系統抗干擾能力強，現場適應力強
經考慮：

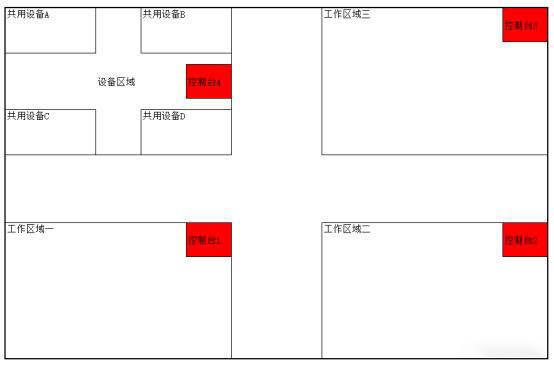

選擇使用CAN總線組成工廠局域信息網絡，實現智能化控制。CAN設備選用成都億佰特電子科技公司有限公司自主研發的E810-TTL-CAN01。新方案如圖1-2，在工廠設備區域及三個工作區域都布置了智能控制臺，通過CAN總線組成智能控制系統。
圖1-2 新設備運行方案布局

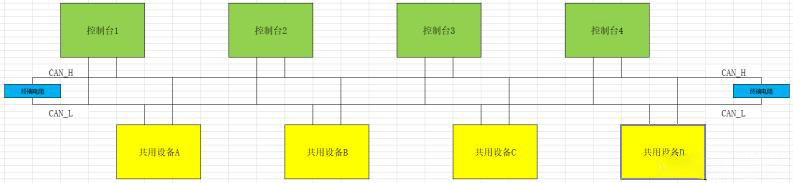

控制臺與共用設備之間通過CAN總線連接,如圖1-3：
圖1-3 CAN總線連接圖

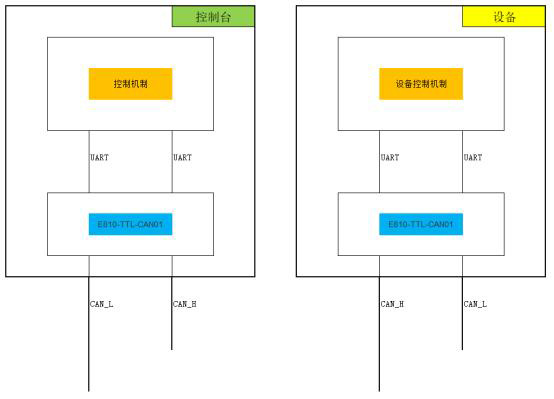

控制臺與設備的內部結構如圖1-4所示：
圖1-4 控制臺與設備的內部結構圖
實際使用效果如下：
1、 控制臺1,2,3（工作區域）都可以查看共用設備ABCD 的運行信息（運行信息由共用設備ABCD實時發送給各控制臺），可以輸入當前的設備需求（如需要使用哪臺設備，使用時間，需要供應物質的量是多少等）（設備需求會發送給控制臺4）
同時控制臺1,2,3,4都配備有緊急停止按鈕，發生緊急情況可及時停止設備運行
2、控制臺4（設備區域）收集設備需求，計算出最優方案，發送控制信息控制各設備的運行，運行過程設備會實時反饋運行信息，控制臺4據此信息優化調整控制操作；
同時控制臺4（設備區域）擁有許多控制權限，由運維人員進行管理，主要是為了高效維修。
3、以上所有的信息傳輸，都是基于CAN總線。傳輸及時，數據準確，抗干擾能力強
4、以上各種類型的信息傳輸，使用了CAN-ID作為區分標志，設備與控制臺之間的分組，也同樣使用了CAN-ID來進行區分，是一種多對多分組通信的方式。
