隨著計算機、通信、自動控制、微電子等科學技術的發展，無線模塊的物聯網應用越來越廣泛，越來越多的無線網絡、無線通訊、無線控制等領域中應用了無線模塊。億佰特是一家專注于無線數據通信的物聯網應用公司，在無線數傳領域有著豐富的經驗，也研發出了很多經典的產品，億佰特的產品廣泛的應用于車輛監控、遙控、遙測、小型無線網絡、無線抄表、門禁系統、小區傳呼、無線標簽、身份識別、非接觸RF智能卡等領域中。比如典型的E07、E10和E01系列。接下來，從頻段、功耗、速率、距離、天線選擇及成本等因素來對比這3款無線模塊，介紹一下如何從眾多的無線模塊產品中選型。
首先從工作頻率上分，市場上常見的有433M、868M、915M和2.4G等。433MHz的代表型號是E07系列和E10系列；868MHz和915MHz是E07系列和E10系列；2.4GHz的代表型號是E01系列產品。
從功耗上分，常見的功耗等級有0dBm、13dBm、20dBm、27dBm和30dBm。功率大的功耗正常情況下都是比功率小的功耗高，比如30dBm的模塊肯定比20dBm的模塊功耗低。當然，正常情況下功耗的大小不僅僅是取決于功率的大小與發射電流，與接收電流、休眠電流還有供電方式都有一定的關系。這3個系列的模塊都為SPI硬件模塊，具體的功耗大小需要由程序來控制模塊如何進行工作。
從速率上來講，數據傳輸速率會受限制于的射頻芯片的載波頻率，載波頻率高，在空間中傳播攜帶的信息量就大，所以數據傳輸率也會越高。所以正常情況下，2.4G的傳輸速率肯定是比433M的要高。E01系列的最大傳輸速率2Mbps，而E10系列最大傳輸速率1Mbps，E07系列最大傳輸速率只有500Kbps。
從距離上來講，無線模塊主要受功率、接收靈敏度、天線等因素的影響。發射功率就是無線模塊所發射出來的射頻信號強度。從理論上講，射頻信號強度越大傳輸距離越遠，即大功率的無線模塊比小功率的無線模塊傳輸距離更遠。接收機靈敏度是指給定接收機解調器前要求信噪比的條件下，接收機所能檢測的最小信號電平，即接收靈敏度越低，無線模塊傳輸距離越遠。接收靈敏度這個與所用射頻芯片本身以及電路板有關系。
從天線的理論參數來講，天線的輸入阻抗、天線的增益這兩個方面的因素可以決定天線的性能。從天線的輸入阻抗來講，一般天線做成標準的50歐姆，成都億佰特的無線模塊的阻抗一般也是做成的標準的50歐姆，這樣天線和無線模塊完全匹配，保證沒有傳輸信號的流失，進而保證無線模塊的距離。從天線的增益來講，發射總能量等于發射功率與天線增益之和，天線增益越大，發射總能量越大，無線模塊的傳輸距離越遠。

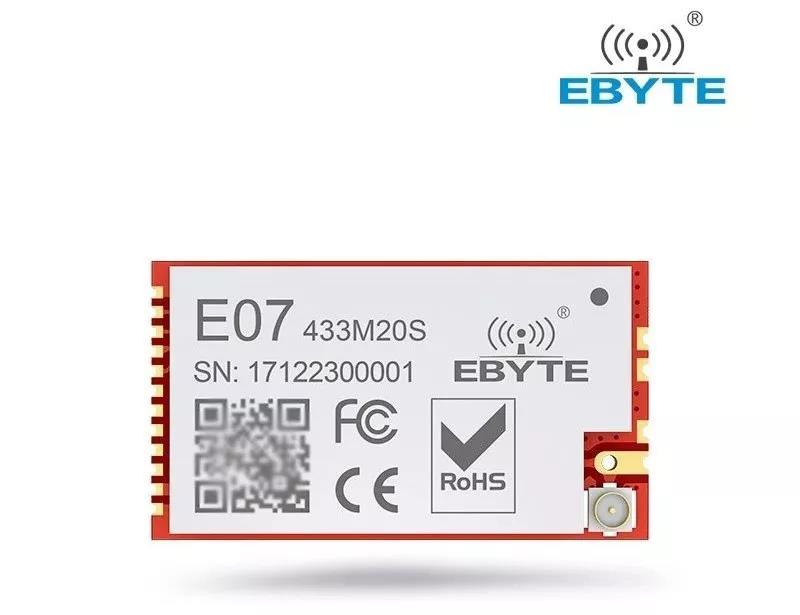

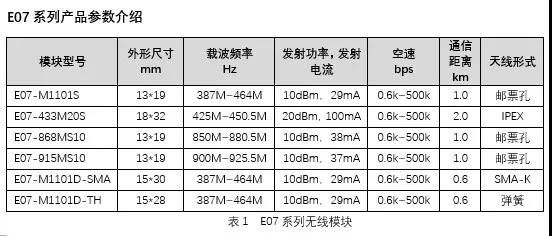

E07系列芯片方案采用TI公司的CC1101射頻芯片，有433/868/915MHz的射頻模塊。頻段范圍2.4G~2.525GHz，有10dBm和20dBm功率大小不等的模塊，都為SPI接口。有小體積貼片型和直插型，采用工業級的高精度26M晶振。傳輸速率支持0.6k~500k。

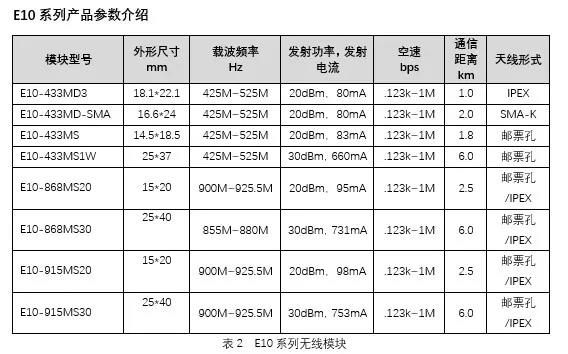

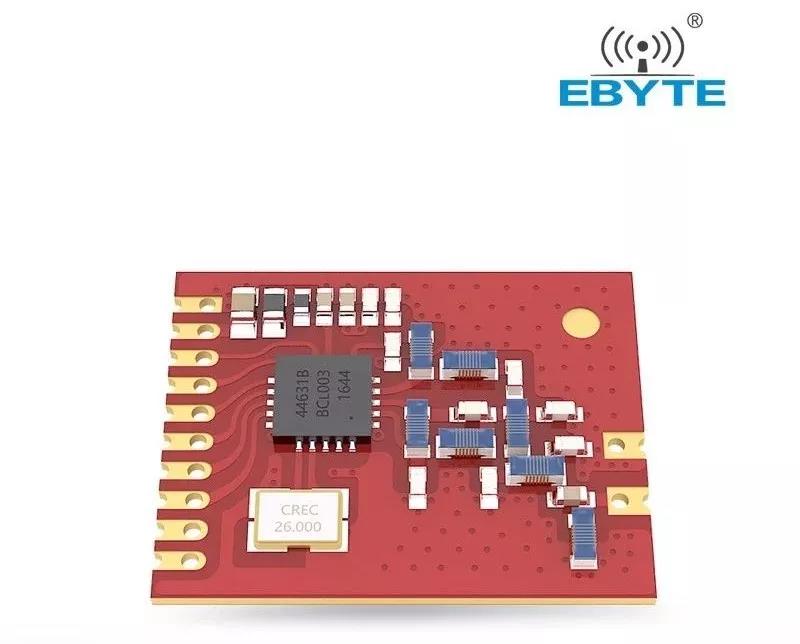

E10系列采用Silicon Lab公司的SI4463/SI4438射頻芯片，有433/868/915MHz的射頻模塊。頻段范圍2.4G~2.525GHz，有20dBm和30dBm功率大小不等的無線通信模塊，都為SPI接口。有小體積貼片型和直插型，采用工業級的高精度26M晶振。傳輸速率支持0.123k~1M。

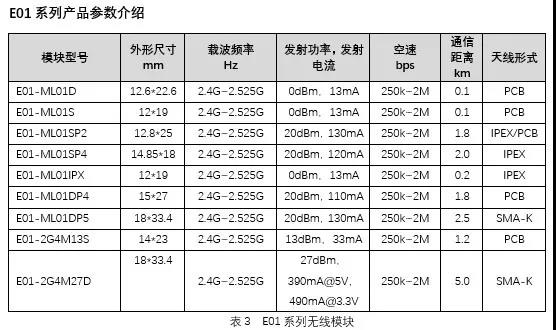

E01系列采用Nordic公司的nRF24L01P射頻芯片，都是2.4G的射頻模塊。頻段范圍2.4G~2.525GHz，有0dBm、13dBm、20dBm和27dBm功率大小不等的模塊，都為SPI接口。有小體積貼片型和直插型，采用工業級的高精度16M晶振。傳輸速率支持250k~2M。

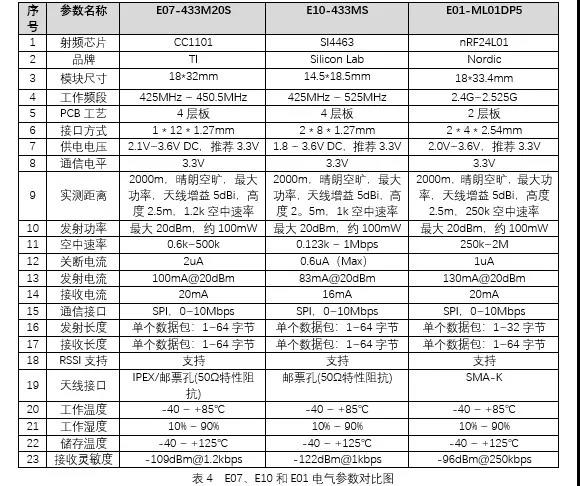

以E07-433M20S、E10-433MS和E01-ML01DP5為例進行對比，主要從電氣參數上面來了解此這三個系列產品的3款產品的不同，從而了解這三個系列的差異。
由上圖可以很清晰的看出E07、E10-433MS和E01之間的區別，首先三個型號采用不同的芯片方案，尺寸和接口也有差異，功率都是20dBm；E07和E10相對于E01具有更低的空中速率和接收靈敏度，具有抗干擾性強的特點。但在同等功率的條件下，但從傳輸距離來講，E01-ML01DP5相對于E07-433M20S和E10-433MS傳輸距離稍微遠一些。
但是決定一個無線模塊不僅僅是距離這項參數，更多的是性能，以及在不同使用環境下的不同應用。所以不管是對于E07系列和E10系列，還是對于E01系列，都有其必要的使用環境，可根據項目的需求來選擇不同系列的無線數傳模塊。如果在看完這篇文章，還是對這三款選型一頭霧水的話，可以訪問官方網站下載用戶手冊了解產品詳情，也可撥打公司電話：4000-330-990 具體咨詢型號問題。
