E54-10LD06系列是成都億佰特電子推出的10.525GHz（10G頻段）低功耗運動感知雷達模組，基于X波段雷達芯片設計，采用多普勒原理實現高精度人體運動與微動檢測。該模組集成定頻定向天線、中頻解調、信號放大及數字處理功能，具備超小尺寸（15mm×15mm）、超低功耗（60uA平均電流）、抗干擾能力強等核心優勢，可廣泛嵌入智能家居、安防、照明等設備，實現非接觸式人體感知與智能控制。
作為10G頻率雷達模組的代表，其工作在X波段（10.525GHz），相比傳統24G或77G雷達，具有穿透能力強、抗溫濕度干擾、成本適中等特性，尤其適合對體積和功耗敏感的嵌入式場景。
· 基于多普勒效應原理，可精準識別人體移動、微動（如呼吸、手勢），區分干擾源（如樹葉晃動、寵物活動），誤報率低于0.1%。
· 10G頻段中心頻率（10.525GHz），3dB波束寬度110°±10°，探測角度廣，覆蓋范圍無死角。
· 15mm×15mm微型封裝，厚度僅1.2mm，支持隱蔽式嵌入式安裝（如燈具、家電內部）。
· 寬電壓供電（2.6V~12V DC），平均工作電流低至60uA（3.3V供電時），靜態功耗可忽略，延長設備續航。
· 全天候穩定工作：-40℃~+85℃工業級溫度范圍，不受油煙、水霧、灰塵影響，適用于廚房、浴室等復雜環境。
· 可選光敏檢測功能：E54-10LD06AL型號集成光照傳感器，可根據環境光強度自動切換工作模式（如白天禁用感應，夜晚啟用）。
· 感應距離動態可調：掛高3m時，運動感應半徑3~4m，徑向10~12m；微動感應1~3m，支持通過上位機工具自定義雷達門限（16~65534）。
· 延時與封鎖時間配置：默認觸發后保持輸出5s，封鎖時間2s，可通過UART串口調整，適配不同場景需求。
· 家電智能控制：嵌入空調、掃地機器人等設備，通過人體存在感知自動啟停（如人靠近時空調開機，離開后延時關閉）。
· 安防監測：搭配門窗傳感器，當雷達檢測到室內有人移動時，自動觸發攝像頭錄制或警報，避免寵物誤觸發。
· 公共區域照明：在走廊、樓梯間的吸頂燈中集成模組，人來燈亮，人走燈滅（延時可調），相比傳統聲控燈節能60%以上。
· 景觀燈控制：結合光敏功能，夜晚自動開啟雷達感應模式，白天關閉，減少無效能耗。
· 門禁與樓宇對講：安裝于門禁面板，當人體靠近（1~2m）時自動喚醒屏幕，無需觸摸操作，降低接觸感染風險。
· 電子貓眼：通過雷達檢測門外人體移動，觸發攝像頭抓拍并推送至手機，避免傳統紅外貓眼易受強光干擾的問題。
· 自動售貨機/柜員機：人體靠近時自動點亮屏幕，離開后休眠，延長設備壽命并節省電量。
· 貨架商品監測：通過微動感應判斷商品是否被取走，實時更新庫存信息，減少人工盤點工作量。
· 安裝高度：2.7~3.0m，水平覆蓋半徑3~4m，適合客廳、辦公室等開闊區域。
· 安裝步驟：
1. 確保模組天線面朝下，與天花板保持平行，避免遮擋；
2. 電源輸入采用2.6~12V DC，紋波控制在100mV以內，防止電磁干擾；
3. 多個模組安裝間距≥0.5m，避免交叉干擾。
· 安裝高度：1.5~2.0m，垂直探測距離10~12m，適合走廊、通道等狹長區域。
· 注意事項：
1. 天線面指向探測區域，與墻面夾角≤30°；
2. 遠離金屬障礙物（如管道、鋼筋），避免信號反射導致誤報。
· 通過UART串口連接上位機工具（E54_SettingV1.0），可自定義：
o 雷達門限：數值越小，探測距離越遠（默認200，建議根據實際場景調整）；
o 輸出延時：根據人流密度設置（如商場建議10~15s，家庭5s）；
o 光敏門限：AL型號可設置光照閾值（1~254），低于閾值時激活雷達。

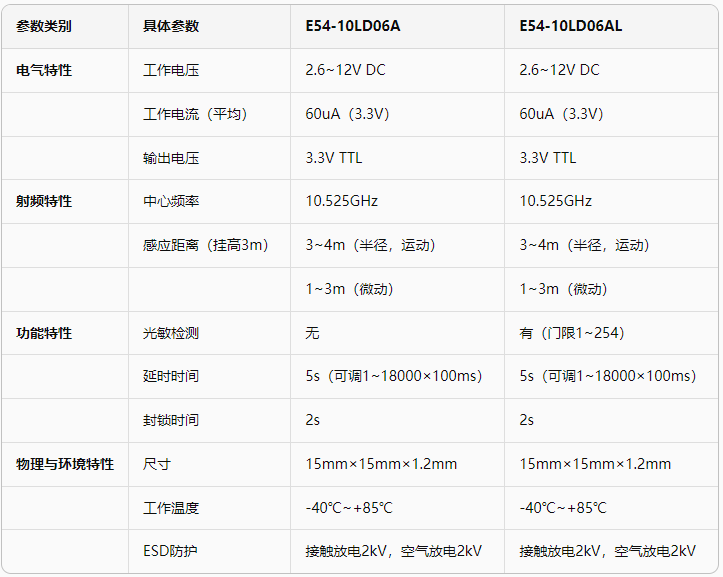

· E54-10LD06A：基礎款，無光敏檢測，適合對光照不敏感的場景（如衣柜燈、設備內部感應）。
· E54-10LD06AL：帶光敏檢測，適合需要根據環境光自動切換模式的場景（如戶外路燈、陽臺燈）。
· Q：模組檢測距離不足？
A：檢查天線面是否被遮擋，調整雷達門限（降低數值），或確認供電電壓≥3.3V。
· Q：出現誤報怎么辦？
A：增大雷達門限，延長封鎖時間，或遠離風扇、空調出風口等振動源。
E54-10LD06系列10G頻率運動感知雷達模組以低功耗、小尺寸、高可靠性為核心優勢，通過10.525GHz頻段的精準感知能力，為智能家居、安防、照明等領域提供了高性能、低成本的運動檢測解決方案。無論是存量設備智能化改造，還是新產品研發，該模組均能滿足“即插即用”的集成需求，助力開發者快速落地創新應用。
