隨著智能家居滲透率提升，傳統環境監測方案面臨傳感器兼容性差、控制延遲高、工業級穩定性不足等痛點。本方案是基于億佰特ECB30-PGT13IC-I工業級單板機，構建集“多參數采集-智能決策-設備聯動”于一體的智能家居環境管理系統，支持溫濕度、光照、空氣質量等智能家居環境參數實時監測，聯動空調、照明、新風系統實現全自動調節，功耗低至0.5W，響應延遲＜200ms，滿足家庭、辦公、兒童房等多場景需求。
處理器性能：搭載全志T113-i雙核ARM Cortex-A7多核異構工業級處理器，集成RISC-V協處理器與HiFi4 DSP，支持Linux 5.4內核及Buildroot系統，可并行處理8路傳感器數據與10路設備控制指令。

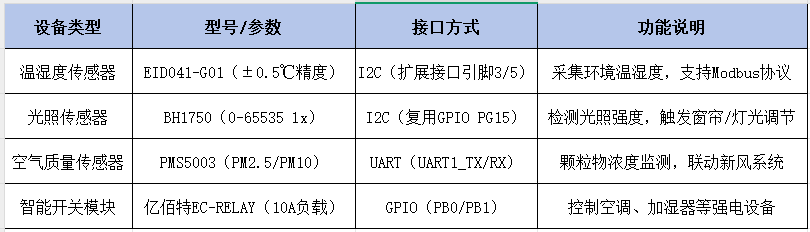

接口擴展性：提供2路CAN總線、4路UART、6路GPIO擴展接口，通過I2C/SPI連接溫濕度（EID041-G01溫濕度傳感器）、光照（BH1750）、PM2.5（PMS5003）等傳感器，支持Wi-Fi模塊（SDIO接口）無線通信。
工業級可靠性：-40℃~85℃寬溫設計，12V DC電源輸入（支持備用電池切換），IP67防護等級，滿足長期穩定運行需求。

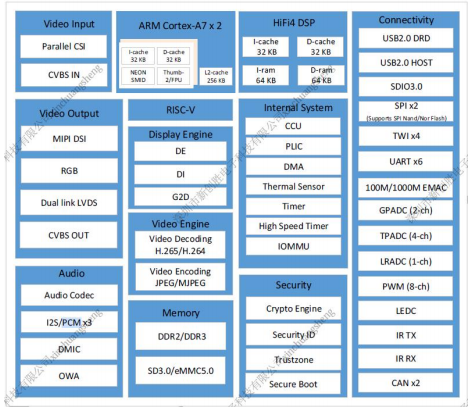

全志T113-i處理器功能框圖如下圖所示：

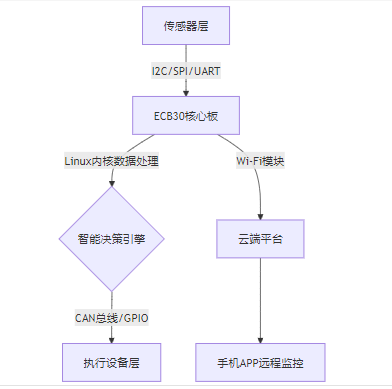

數據流向：傳感器采集→單板機邊緣計算→本地設備聯動+云端數據上傳→用戶APP實時查看。
電源連接：主板通過12V/1A DC插座供電，傳感器模塊由擴展接口3.3V引腳（最大1A）供電，避免電源過載。
傳感器接線：
l 溫濕度傳感器：SDA接擴展接口引腳3（I2C3_SDA），SCL接引腳5（I2C3_SCL），GND接引腳6；
l 光照傳感器：ADDR引腳接VCC設為I2C地址0x23，中斷引腳接PG15（擴展接口引腳16）；
設備控制：繼電器模塊IN1/IN2引腳接GPIO PB0/PB1（核心板J1-3/J1-5引腳），通過高低電平觸發開關。
系統燒錄：使用Phoenix Card工具將Buildroot 202205鏡像燒錄至TF卡，插入主板后自動從SD卡啟動；

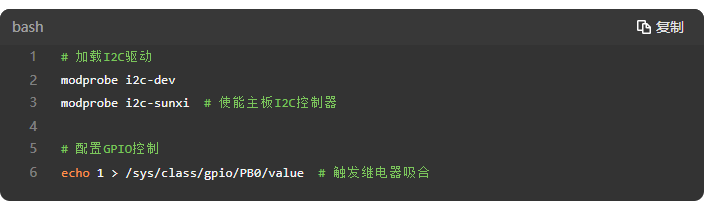

驅動配置：

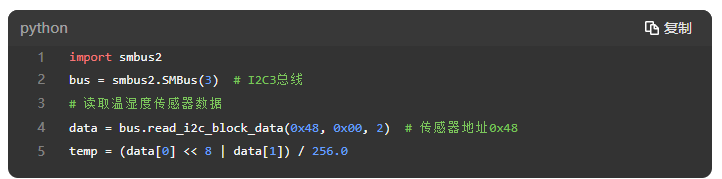

數據采集腳本（Python示例）：
通過Linux Crontab定時任務與Shell腳本實現自動化邏輯：
l 溫度調節：當采集溫度＞26℃時，觸發GPIO PB0輸出高電平，控制空調制冷模式開啟；
l 光照聯動：光照強度＜300 lx時，通過PWM0引腳（擴展接口32）調節LED亮度至80%；
l 空氣質量保護：PM2.5濃度＞75μg/m3時，CAN總線發送指令啟動新風系統（波特率500Kbps）。
硬件層面：傳感器信號線采用雙絞線屏蔽（單端阻抗50Ω），CAN總線添加120Ω終端電阻；
軟件層面：采用休眠喚醒機制（RTC定時喚醒，功耗降至0.1W），數據緩存至TF卡（支持?jǐn)嗑W(wǎng)續傳）。
功能擴展：通過MIPI接口接入攝像頭模塊（支持1080P@60fps），實現人體存在檢測與行為分析；
行業適配：針對兒童房場景，增加CO2傳感器（SCD41）與甲醛傳感器（SM-VOC-P01系列空氣質量模塊），超標時觸發聲光報警；
部署指南：主板建議安裝在弱電箱內，傳感器部署高度1.5m（避開陽光直射與空調出風口），Wi-Fi模塊與路由器距離＜10m。
通過ECB30-PGT13IC-I單板機的高可靠性與強擴展性，本方案可快速適用于智慧教室、養老院、小型辦公等場景，提供從硬件到軟件的全棧式解決方案。
