隨著新能源并網比例提升和電網復雜度增加，傳統人工巡檢模式已無法滿足現代電網對實時性、可靠性、安全性的要求。本方案通過整合億佰特4G DTU輸設備、智能電表及LoRa物聯網技術，構建一套覆蓋“感知層-網絡層-平臺層”的智能電網遠程監控系統，實現：
實時數據采集：電壓、電流、功率、諧波等參數毫秒級監測；
故障預警：線路過載、設備異常、停電事件主動上報；
遠程運維：支持?jǐn)帱c(diǎn)續傳、OTA固件升級、多終端訪問。

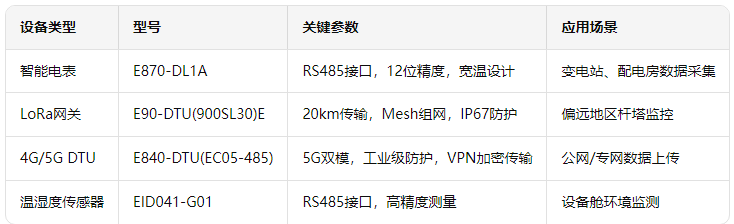

智能電表：采用E870-DL1A型號，支持DLT645協議與RS485接口，12位采集精度，-40~85℃寬溫環境適配，實時監測電壓、電流、功率因數等核心參數。
環境傳感器：EID041-G01溫濕度傳感器，小體積設計，通過Modbus RTU協議上傳數據，保障設備運行環境安全。
LoRa網關：E90-DTU系列支持Mesh自組網，傳輸距離達20km，IP67防護等級，適用于山區、廠房等復雜場景；通過470MHz頻段與擴頻技術（SF=12）實現低功耗廣覆蓋。
4G/5G DTU：E840-DTU設備支持5G NSA/SA雙模，集成斷網續傳與OTA升級功能，通過TCP/UDP/MQTT協議接入阿里云IoT平臺，滿足電力調度高可靠性需求。
基于阿里云/華為云構建的監控平臺支持?jǐn)?shù)據存儲、可視化分析與智能告警推送。通過MQTT/HTTP協議實現設備接入，提供多終端訪問接口，運維人員可通過PC端或移動端實時查看電網運行狀態。
LoRa網關：頻率470MHz，發射功率20dBm，重試次數3次；
4G DTU：阿里云IoT接入，服務器地址iot-as-mqtt.cn-shanghai.aliyuncs.com，端口1883。
LoRa組網：采用星型拓?fù)洌?/span>1網關覆蓋10~20個電表）+ Mesh中繼（E32-DTU自動擴展覆蓋），適配復雜地形；
4G/5G接入：支持公網SIM卡與5G專網切片，滿足電力系統不同安全等級需求。
2、數據流程與協議轉換

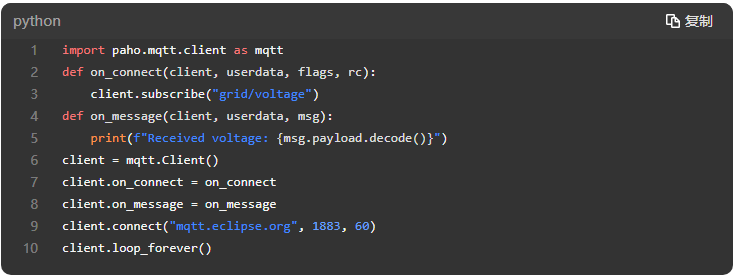

智能電表通過Modbus RTU協議采集數據，經LoRa網關匯聚后，由4G DTU設備轉換為MQTT協議上傳至云端。以下為協議轉換示例代碼：
測試環境：模擬山區、城區、廠房三類場景；
測試指標：
丟包率≤ 0.1%（4G信號強度>-85dBm）；
響應延遲< 500ms（云端到本地往返）。
過載檢測：當電流>額定值120%時，觸發聲光報警并通過短信通知運維人員；
停電識別：電壓連續5秒低于20%額定值時，自動切換備用電源并上報事件。
技術優勢;
低功耗廣覆蓋：LoRa技術實現5km半徑覆蓋，4G/5G保障偏遠地區數據回傳；
高可靠性：通信丟包率≤0.1%（4G信號>-85dBm時），響應延遲<500ms；
安全加密：支持TLS 1.3+AES-256數據加密與VPN專網傳輸。
經濟效益
減少人工巡檢成本40%，故障響應時間縮短70%；
通過諧波治理降低線損3%~5%，年節電效益顯著。
應用擴展
方案可適配新能源并網（光伏逆變器、儲能系統）、充電樁監控（充電功率、故障代碼）等場景，提供標準化物聯網升級模板。
問題描述：數據傳輸間歇性中斷；
解決辦法：
調整LoRa信道（默認470MHz，支持85個可選頻點）；
增加LoRa網關密度，優化Mesh路由。
問題描述：山區或地下室信號弱；
解決辦法：
部署4G Cat1 DTU（支持800MHz低頻段）；
外接高增益棒狀天線（增益≥5dBi）。
問題描述：云端數據被非法訪問；
解決辦法：
啟用DTU的VPN專網模式；
數據加密傳輸（TLS 1.3+AES-256）。
實際部署時需根據現場環境調整設備選型：
城區場景：優先采用4G DTU+LoRa星型組網，降低網關部署密度；
偏遠地區：通過Mesh中繼擴展覆蓋，選用IP67防護等級設備；
定制化需求：可聯系億佰特官方獲取硬件選型與網絡優化服務。
通過“LoRa+4G/5G”雙模通信技術，本方案為電力企業提供了一套低成本、高可靠的物聯網升級方案，助力智能電網數字化轉型。
