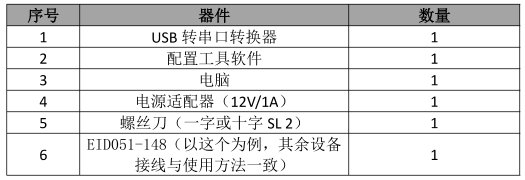

RS485_LED數碼管顯示屏Modbus數碼管（以下簡稱“數碼管”）使用前，需準備電腦、轉換器、電源、螺絲刀等相關輔材。教程準備清單如下：
注：在進行設備接線操作時，切忌帶電作業，以免引發設備損壞乃至安全事故。

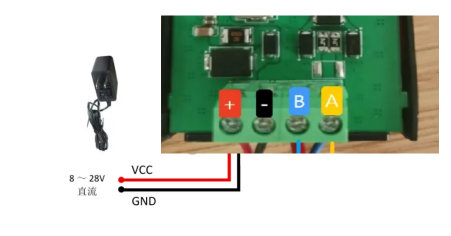

電源供電，采用直流 8～28V 供電，也可以使用直流 12V 或 24V 電源供電。

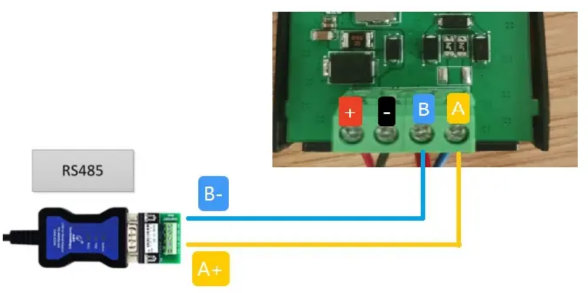

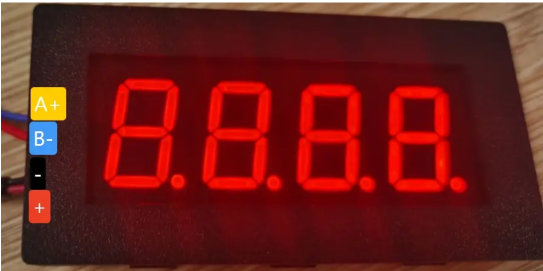

EID05系列Modbus數碼管的RS485通訊接線圖如上圖所示。
設備首次上電后，數碼管顯示全亮，設備供電正常。
2-3 整體接線示意圖 以 EID051-148 為例

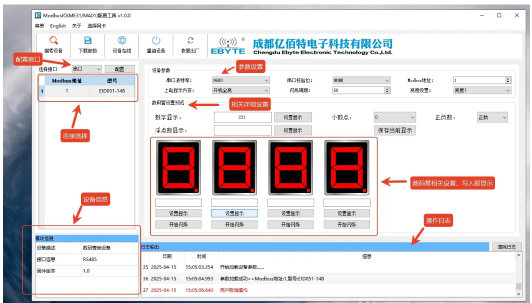

3-1 軟件界面
Modbus數碼管軟件鏈接操作步驟：
（1）選擇串口，找到對應設備端口號，點擊“配置”，設備默認設置如下圖（如果用戶進行了修改，按照用戶修改進行設置），點擊確認。
選擇串口，打開配置界面

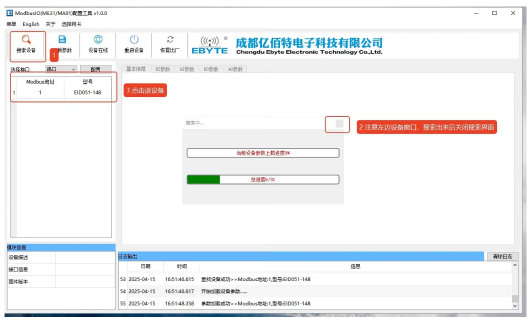

（2）在設備窗口，點擊“搜索設備”，下方日志輸出開始刷新搜索信息。待設備窗口的設備欄目顯示連接設備后，點擊“停止搜索”菜單。再選定設備點擊，連接成功。
連接設備

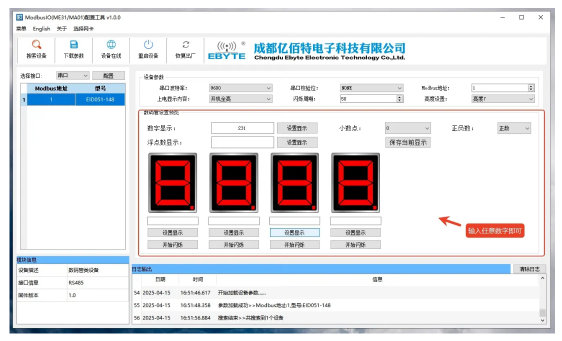

設備測試

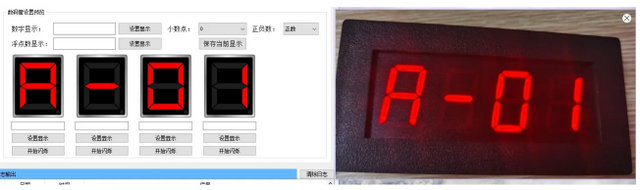

實際測試效果如上圖所示。
1、先將設備進行斷電（接上 RS485接口）；

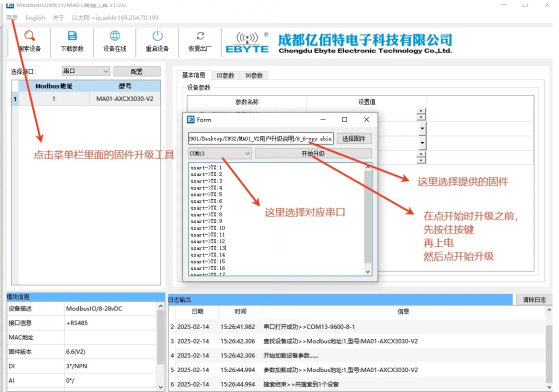

2、打開上位機上的 IAP 升級功能，選擇如下型號，并進行固件導入，打開串口：
3、在開始升級之前，按住設備上的按鈕上電，然后點擊開始升級即可。
以上教程就是全部的EID05系列RS485_LED 顯示屏Modbus數碼管的入門配置以及串口升級教程。
