E220-400R30D無線模塊采用全新一代的LoRa擴頻技術，基于LLCC68芯片方案設計的RS485接口LoRa模塊。具有多種傳輸方式，工作在410.125～493.125MHz頻段（默認433.125MHz），支持DC 5.0供電。出廠配有專用上位機，上電自動識別。支持透傳、定點傳輸模式，可搭配E220同頻段系列LoRa模塊做低功耗應用。
l 基于LLCC68開發的全新LoRa擴頻調制技術，帶來更遠的通訊距離，抗干擾能力更強；
l 采用RS485接口方式，RS485接口設備進行數據傳輸更加方便；
l 支持用戶自行設定通信密鑰，且無法被讀取，極大提高了用戶數據的保密性；
l 支持LBT功能，在發送前監聽信道環境噪聲，可極大的提高模塊在惡劣環境下的通信成功率；
l 支持RSSI信號強度指示功能，用于評估信號質量、改善通信網絡、測距；
l 支持定點傳輸、廣播傳輸、信道監聽；
l 支持全球免許可ISM 433MHz 頻段，支持470MHz抄表頻段；
l 參數掉電保存，重新上電后模塊會按照設置好的參數進行工作；
l 高效看門狗設計，一旦發生異常，模塊將在自動重啟，且能繼續按照先前的參數設置繼續工作；
l 支持2.4k～62.5kbps的數據傳輸速率；
l 工業級標準設計，支持-40～+85℃下長時間使用；
l SMA天線接口。
l 家庭安防報警及遠程無鑰匙進入；
l 智能家居以及工業傳感器等；
l 無線報警安全系統；
l 樓宇自動化解決方案；
l 無線工業級遙控器；
l 高級抄表架構(AMI)；
l 汽車行業應用。

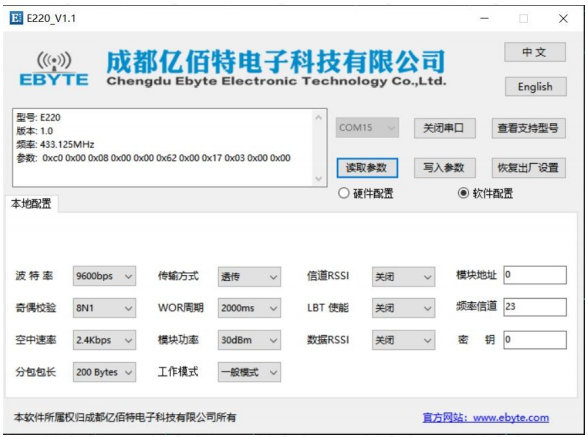

下圖為E220-400R30D無線模塊配置上位機顯示界面，用戶將LoRa模塊上電后5秒內點擊讀取參數或點擊讀取參數后5秒內將無線模塊重新上電，即可進入配置模式，在上位機進行參數快速配置和讀取。配置完成后點擊關閉串口或關閉上位機等待十秒，LoRa模塊會自動進入正常工作狀態。
RS485接口LoRa模塊在配置上位機中，模塊地址、頻率信道、網絡ID、密鑰均為十進制顯示模式；其中各參數取值范圍：
網絡地址：0～65535；
頻率信道：0～83；
密鑰：0～65535；

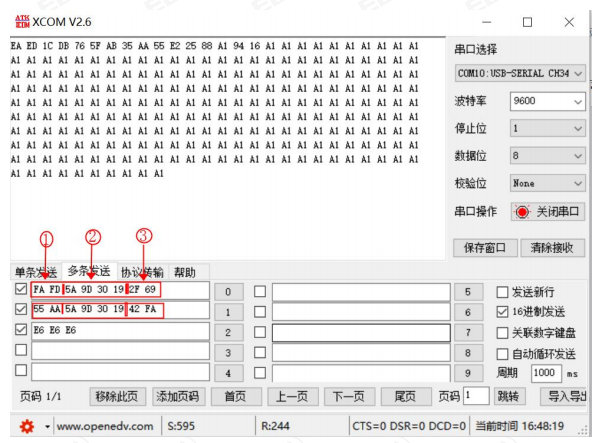

下圖為E220-400R30D使用串口調試助手進入配置的顯示界面。具體流程如下：
（1）LoRa模塊上電后5秒內通過串口發送指令“FA FD 5A 9D 30 19 2F 69”；
（2）等待下位機應答指令“EA ED 1C DB 76 5F AB 35”后，5 秒內再通過串口發送指令“55 AA 5A 9D 30 19 42 FA”；
（3）等待下位機應答指令“AA 55 E2 25 88 A1 94 16”,同時進入配置模式；
以上步驟中，任意步驟超過500ms未收到下一個步驟命令或應答，雙方都會判定進入配置模式失敗。
注：上位機在用戶未點擊“查詢”/“設置”命令時，需要每 4 秒下發一次設備連接確認命令：0xE6,0xE6,0xE6，LoRa模塊在配置模式下收到0xE6,0xE6,0xE6，回復0xA1,0xA1,0xA1。此機制用于雙方相互確認連接是否正常，模塊超過10秒未收到下發命令或者連接確認命令，判斷超時。
上位機超時，會重新發送握手命令，配置按鈕變?yōu)榛疑?；模塊超時，將自動退出配置模式，進入傳輸模式。
l 固定頭：固定16 進制 0xFA,0xFD；
l 隨機數：隨機獲取4 字節 16 進制數據；
l CRC16校驗：固定頭與隨機數的 Modbus CRC16 校驗和；
l 例如：FA FD 5A 9D 30 19 2F 69；
l 固定頭：固定16進制 0xEA 0xED；
l 隨機數異或：提取握手命令隨機數，依次與握手命令CRC16高低位異或；
l CRC16校驗：固定頭與隨機數異或值的 Modbus CRC16 校驗和；
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRa模塊產品和無線通信技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
