E870-EG01邊緣計算網關是億佰特研發的專注于數據采集和協議轉換的圖形化編程邊緣計算網關，網關支持4G/以太網/WIFI三網通信。產品集成了數據的邊緣采集、計算、主動上報和數據讀寫，聯動控制等功能，支持多種工業協議和物聯網協議，支持遠程管理/升級/運維。產品具備路由功能，可同時作為4G路由使用，同時虛擬局域網功能可以使用戶能夠遠程上下載PLC程序，方便快捷。支持數據格式自定義、邏輯自定義，私有協議小眾協議完美兼容。本文主要介紹E870-EG01邊緣計算網關的局域網管理設置教程。
注：如果采用電腦網線可以直接連接電腦推薦使用以太網進行配置（即LAN口），如不方便連接電腦可以使用4G進行配置，推薦使用以太網方式，網速較快，不消耗流量。
在測試之前，需要準備電源、網線（如采用網口進入配置可以不連接天線、SIM 卡）；
使用網線將設備LAN口與電腦連接（電腦設置為動態IP地址）；
為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND）；
電流打開瀏覽器輸入192.168.99.1進入網頁；
輸入設備默認密碼Admin1234進入網頁配置界面；
在測試之前，為設備接通電源（電源VCC連接設備VCC，電源GND連接設備GND）；
電腦連接設備WiFi（默認WiFi名稱為設備SN，默認密碼為12345678）；
電流打開瀏覽器輸入192.168.99.1進入網頁（與以太網進入方式一致）；
輸入設備默認密碼Admin1234進入網頁配置界面；

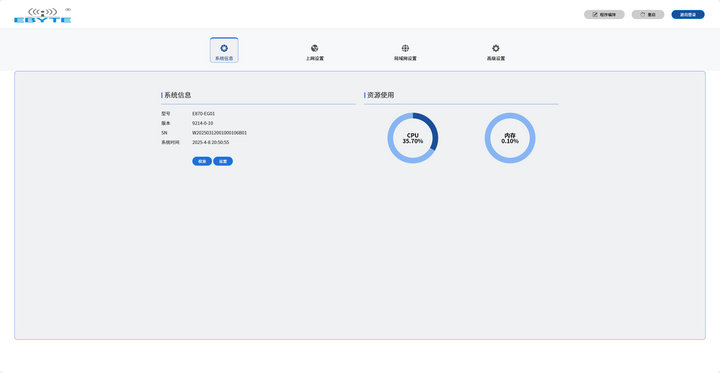

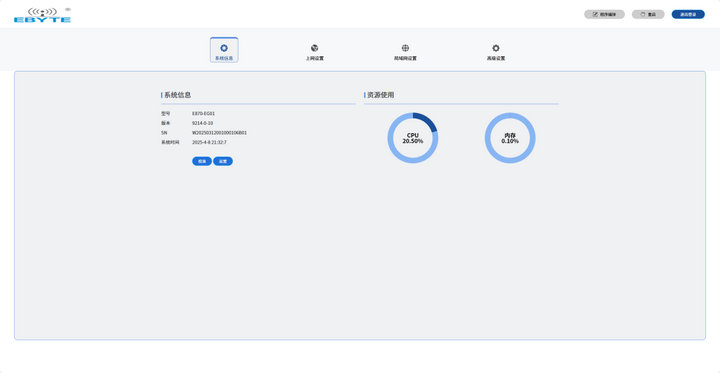

登錄頁面后，可查看當前設備的信息。
設備型號：默認E870-EG01，可在高級設置-OEM設置中設置中修改默認型號與logo。
版本：當前設備軟件版本。
SN：設備編碼，可通過SN綁定設備，使用PC軟件進行遠程控制。
系統時間：當前NTP時間。
校準：點擊校準按鈕，立即校準一次時間。
設置：可設置NTP時區，可設置UTC+0~12，UTC-0~12，可設置2個NTP服務器。
CPU負荷：當前CPU使用率，如停留在該頁面，每秒鐘會刷新一次狀態，因此CPU跳動幅度較大
內存負荷：當前內存使用率。

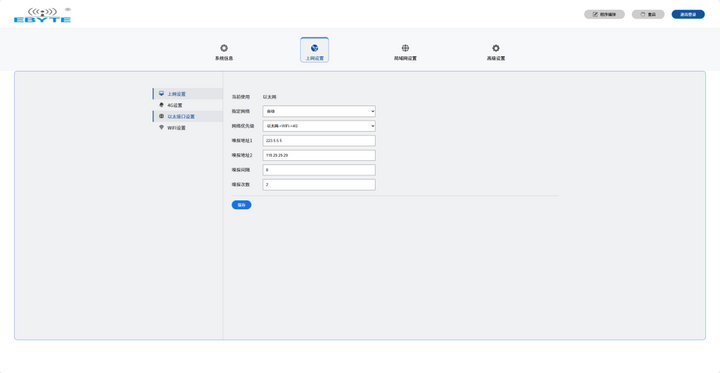

當前使用：指示當前使用網絡信息。
指定網絡：可選擇自動、指定以太網、指定WiFi、指定4G。
網絡優先級：在指定網絡為自動的條件下，網絡優先級生效，優先級為以太網>WiFi>4G?？稍O(shè)置指定以太網、指定WiFi、指定4G，建議使用自動，避免出現網絡崩潰后無法進入配置進行切換情況，如出現無外網情況，可以連接以太網或者WiFi進行局域網配置。
嗅探：設備會在指定網絡為自動的條件下，會嗅探已設置地址，如果成功則表示當前網絡可用，如果失敗則會再次按照嗅探間隔和嗅探次數進行嗅探，如嗅探間隔×嗅探次數后還是不成功，則表明該網卡無法上網，會進行網絡切換。如果優先級更高的網絡已經恢復，則會切換網絡為高優先級的網卡（預估1分鐘左右）。
模式：啟用（開啟4G網絡）或禁用（關閉4G網絡）。
本機IP：當前網絡IP地址。
掩碼：當前子網掩碼。
DNS：當前域名解析服務器地址，為基站分配，不可設置。
IMEI：當前設備4G模組的IMEI碼。
卡號：當前插入SIM卡的卡號。
信號：當前信號強度，即CSQ。信號質量25~31為信號良好；31為信號最佳；15~25為一般；15以下表示網絡差；99為異常情況網絡不可用。
可配置地址、用戶名及密碼。
注：僅在插入卡為APN卡時有效。
模式：啟用（開啟以太網網絡）或禁用（關閉以太網網絡）。
MAC地址：當前設備以太網網卡的MAC地址。
IP模式：可設置DHCP（動態IP）與靜態IP，動態IP時需要路由器能分配IP地址。
本機IP：當前網絡IP地址（動態IP時不可配置）。
掩碼：當前子網掩碼（動態IP時不可配置）。
網關：當前網絡網關（動態IP時不可配置）。
DNS配置：可設置自動獲取網關DNS與手動配置，手動配置時可設置2個DNS服務器地址。
DNS1~2：自定義域名解析服務器地址，自動獲取時不生效。
模式：啟用（開啟WiFi網絡）或禁用（關閉WiFi網絡）。
熱點名稱：需要連接的WiFi名稱。
熱點密碼：需要連接的WiFi密碼。
MAC地址：當前設備WiFi網卡的MAC地址。
IP模式：可設置DHCP（動態IP）與靜態IP，動態IP時需要路由器能分配IP地址。
IP地址：當前網絡IP地址（動態IP時不可配置）。
掩碼：當前子網掩碼（動態IP時不可配置）。
網關：當前網絡網關（動態IP時不可配置）。
DNS配置：可設置自動獲取網關DNS與手動配置，手動配置時可設置2個DNS服務器地址。
DNS1~2：自定義域名解析服務器地址，自動獲取時不生效。
模式：啟用（開啟以太網網絡接口）或禁用（關閉以太網網絡接口）。
IP：作為局域網的網關地址，以太網口和WiFi共用。
掩碼：當前子網掩碼。
MAC地址：當前設備以太網網卡的MAC地址。
DHCP服務：可選擇啟用或禁用，啟用后，可以為局域網內設備分配IP地址。DHCP服務為以太網口和WiFi共用。
DHCP池：啟用DHCP服務后，會在當前DHCP池給局域網設備分配IP地址，以太網口和WiFi共用。
模式：啟用（開啟WiFi網絡接口）或禁用（關閉WiFi網絡接口）。
MAC地址：當前設備WiFi網卡的MAC地址。
熱點名稱：開啟熱點的WiFi名稱，默認為設備SN。
熱點密碼：開啟熱點的WiFi密碼，默認為12345678。
修改設備密碼，設備重啟生效。
注：該密碼為遠程配置（上位機配置）時添加設備所用到的密碼，以及進入網頁管理的密碼，修改密碼重啟設備后均需要使用新密碼。
可選擇開啟或關閉，開啟后，可遠程進行配置，關閉后只能在局域網內進行配置，建議不要關閉。
可設置NTP時區，可設置UTC+0~12，UTC-0~12，可設置2個NTP服務器。
在此頁面可以選擇默認模式或自定義模式，自定義模式即可以修改設備型號與頁面左上方logo，推薦尺寸200×50像素。
E870-EG01局域網管理注意事項：
Nodered：圖形化編程界面，節點說明請查看E870-EG01邊緣計算網關產品手冊文檔《節點說明》。
重啟設備：點擊即可重啟設備，參數修改保存重啟生效。
退出登陸：點擊退出登陸后，退出網頁配置，再次進入需要輸入密碼。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多邊緣計算網關產品和邊緣技術技術資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
