DC-DC降壓電路（BUCK Converter）通過PWM調制技術，控制功率開關管的導通占空比，實現能量從輸入到輸出的高效傳遞。DC-DC降壓電路典型拓?fù)浒?strong>功率開關管（MOSFET）、續流二極管、儲能電感和輸出電容四大核心組件。當開關管導通時，輸入電壓直接向電感和負載供電；截止時，電感通過續流二極管維持輸出，形成連續的能量轉換循環。
DC-DC降壓電路是將直流電壓轉換成為低電壓的直流。
DC-DC降壓電路相比較LDO，轉換效率更高，一般可高達百分之九十，發熱量減少。
DC-DC電路根據反饋調制電壓，輸出電壓穩定。電路的缺點是用到器件較多，引入了更多成本。

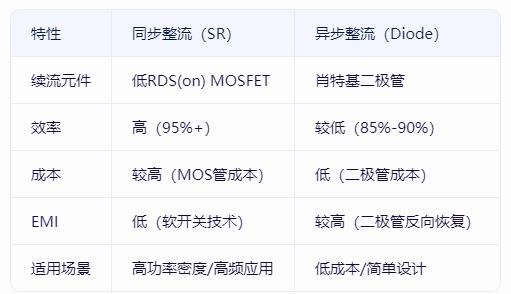

DC-DC電源芯片的規格書中，一般常見兩種整流方式，同步整流和異步整流。同步整流和異步整流技術對比如下圖所示：
同步降壓電路續流電路中是電阻極低的MOS管，異步降壓電路是二極管，由于MOS管的內阻小，決定了同步整流功耗低。
成本：MOS管的價格比二極管貴，所以成本方面，同步降壓電路不占優勢。
帶載：輕載時，同步整流的工作效果優于異步整流，異步整流的工作在不連續的模式時，會產生很大的諧波噪聲。
如何通過DC-DC電源芯片外圍快速判斷出升壓電路還是降壓電路呢？若電感串聯在switch引腳與輸出端之間，且二極管正向?qū)ǚ较驗檩斎氲捷敵?，則為BUCK電路。

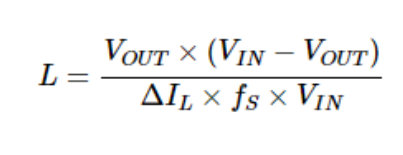

外部電感應該怎么選擇呢？一般降壓電路中電感大小公式如下：
其中VOUT是輸出電壓，VIN是輸入電壓，fS是開關頻率，IL為紋波。一般規格書上會有一個推薦電感值，參照即可。
與LDO相比，DC-DC降壓電路效率顯著提升：
1. 效率突破：典型效率達90%-95%，LDO僅40%-60%；
2. 熱管理：功耗降低70%以上，簡化散熱設計；
3. 動態響應：支持高頻開關（MHz級），瞬態響應速度提升10倍；
4. 寬輸入范圍：支持4:1以上輸入電壓比，LDO僅支持1.5:1；
通過外圍元件布局可快速判別電路類型：
1. 電感位置：降壓電路中電感必串聯在開關管與輸出端之間；
2. 二極管極性：續流二極管陽極接開關管漏極，陰極接輸出正極；
3. 反饋網絡：存在光耦或分壓電阻網絡，連接輸出到反饋引腳；
4. 關鍵波形：
開關管漏極：PWM波形（幅值=VIN）；
電感節點：三角波疊加PWM；
輸出端：低紋波直流電壓；
1. 高頻化：MHz級開關頻率實現微型化（如TI LM5122）
2. 數字化：集成ADC+DPWM實現自適應控制（如ADI LTC3880）
3. 集成化：內置MOSFET的Power Module方案（如MPS MPQ4420）
4. GaN技術：新一代氮化鎵器件實現更高效率（>98%）
消費類電子：手機快充（12V→5V@3A）；
工業控制：PLC供電（24V→3.3V@1A）；
汽車電子：車載信息娛樂（48V→1.8V@10A）；
新能源：光伏優化器（40V→12V@5A）；
通過合理選擇整流方式、精確設計電感參數，結合現代控制算法，DC-DC降壓電路可在95%效率區間內穩定運行，成為現代電源設計的首選方案。
