當前位置: 首頁 >應用方案 >技術應用 >

TTN服務器配置:搭建LoRaWAN網絡的基礎橋梁

一、搭建LoRaWAN網絡案例說明

本案例教程僅作為演示如何使用億佰特E78系列LoRaWAN節點模塊和E870系列LoRaWAN網關接入TTN服務器建立LoRaWAN網絡完整教程的TTN服務器配置部分。

本示例使用LoRaWAN節點模塊型號為:E78-400TBL-02(搭載了E78-470LN22S(6601)系列LoRaWAN模組測試板);LoRaWAN網關型號為:E870-L470LG11

搭建LoRaWAN網絡案例教程資料下載鏈接:

E78-400TBL-02系列LoRaWAN節點模塊測試套件:http://www.xn4i0.cn/product/1863.html

E78-470LN22S(6601)系列LoraWan節點模塊:http://www.xn4i0.cn/product/1635.html

E870-L470LG11系列全雙工LoRaWAN網關:http://www.xn4i0.cn/product/1751.html

二、TTN服務器配置

首先瀏覽器搜索TTN服務器官網,進入TTN服務器官網。如果已經注冊了TTN服務器賬號的話,可以直接點擊log in 進行賬號登錄,若第一次使用TTN服務器的話,先點擊Sign Up進行賬號注冊。輸入需創建的賬號、密碼及郵箱后點擊Create account,建立賬號完成。創建賬號完成后,返回主界面點擊Log in登錄自己創建的賬號。

登錄完成后按以下步驟操作:

1、創建TTN服務器賬號

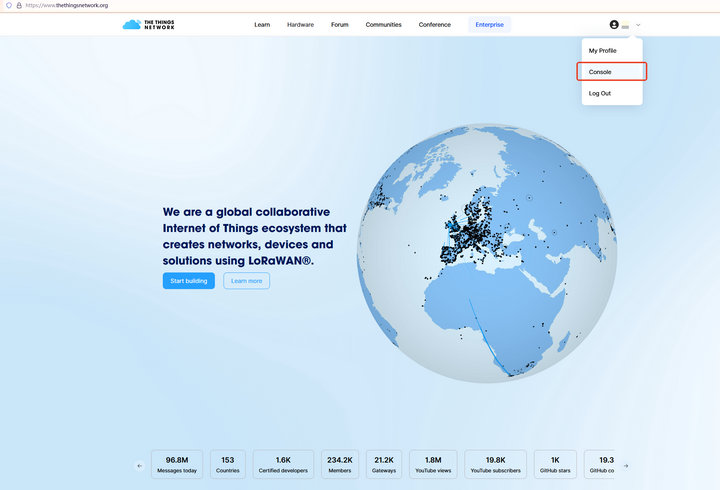

點擊賬號頭像,選擇Console,進入Cluster選擇界面。

1 TTN服務器配置

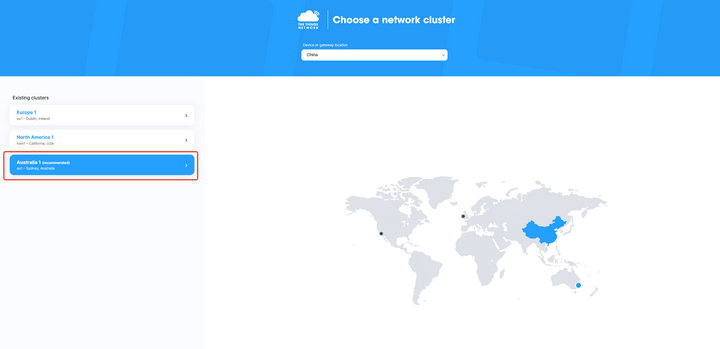

2、創建Australia

這里示范選擇Australia 1來創建設備和LoRaWAN網關。

2 TTN服務器配置

3、創建新的網關:

1點擊“+Register gateway”開始創建:

3 TTN服務器配置

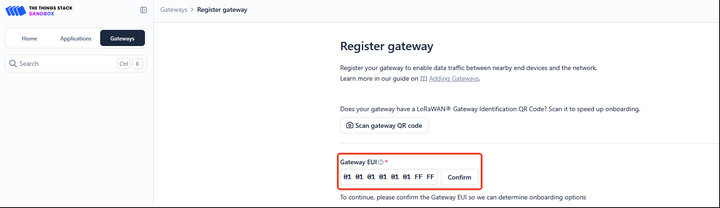

2輸入Gateway EUI,Getaway EUI是E870-L470LG11系列LoRaWAN網關需要的參數,必須和網關配置的EUI一致,這里我們設置“010101010101FFFF”,輸入完成后點擊Confirm進入下一步。

4 TTN服務器配置

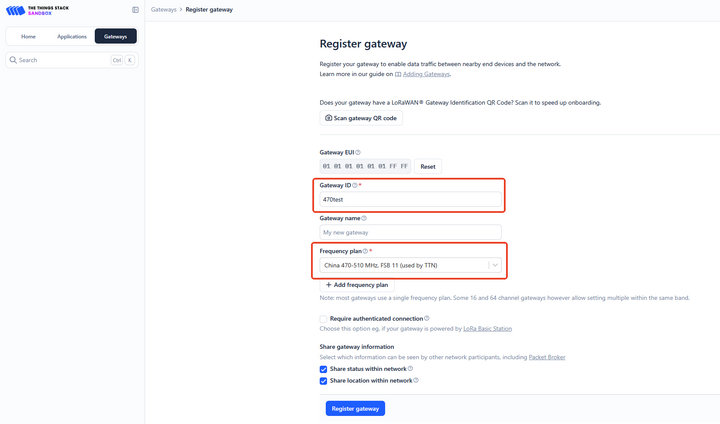

3輸入Gateway ID和Frequency plan,這里由于我們使用的LoRaWAN網關和LoRaWAN節點模塊分別是E870-L470LG11和E78-400TBL-02,所以我們Frequency plan選擇470頻段。這兩個填寫完成后點擊最下方的“Register gateway”。

5 TTN服務器配置

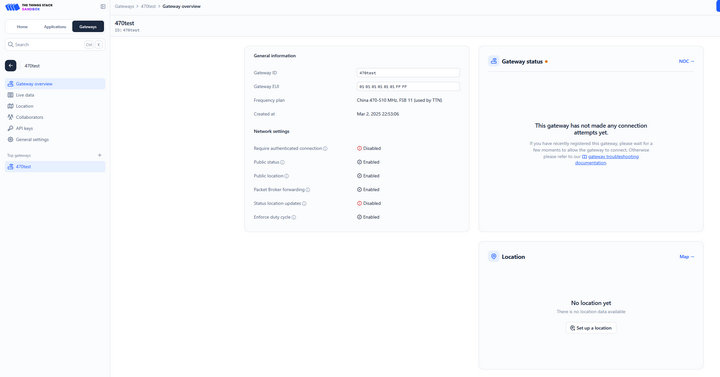

4完成上述操作即可完成網關的創建,最終界面見下圖:

6 TTN服務器配置

4、創建新的節點:

1)點擊“+Add application”來創建生產節點的界面:

7 TTN服務器配置

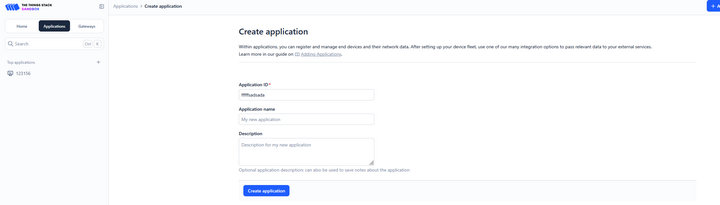

2輸入“Application ID”(這里ID隨便輸入一個沒有被使用的就行)后點擊最下方的“Create application”。

8 TTN服務器配置

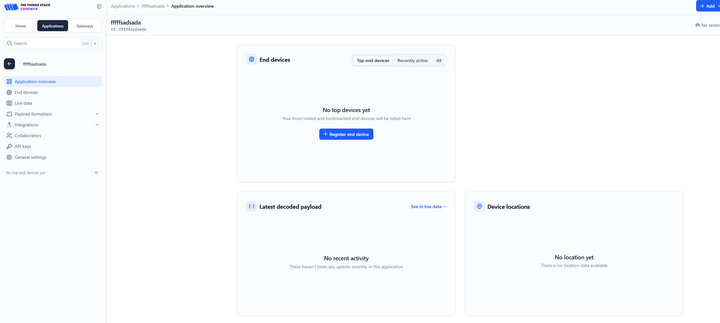

3按照上述步驟創建完成界面如下:

9 TTN服務器配置

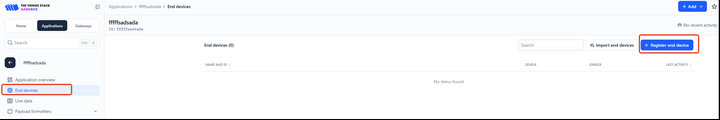

4End devices界面中配置節點,選擇End devices,點擊右上角的“+Register end device”進行創建:

10 TTN服務器配置

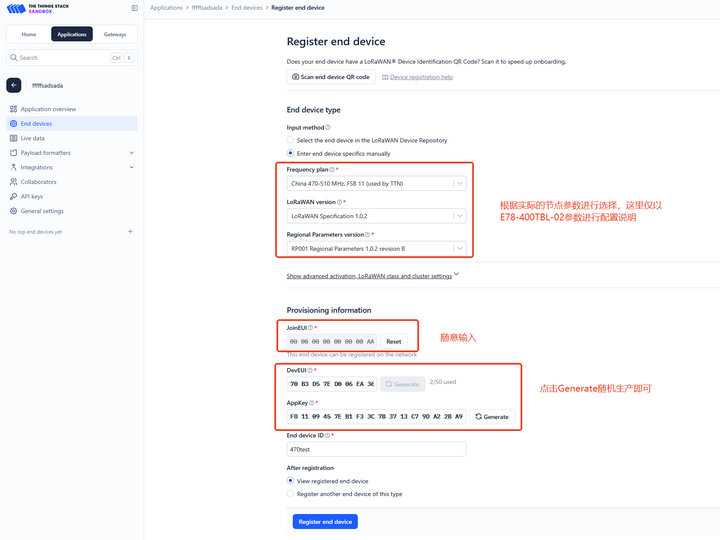

5)LoRaWAN節點模塊工作頻段LoRaWAN協議、ID和密鑰等數據選擇和生成,完成下圖信息填寫后點擊最下方的“Register end device”完成生成。

11 TTN服務器配置

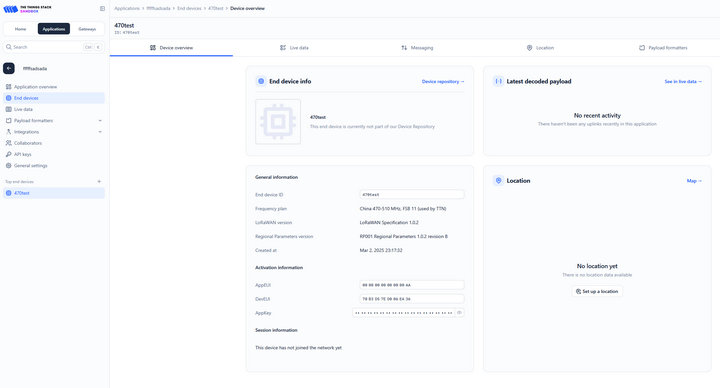

6完成上述操作后最終節點界面如下圖:

12 TTN服務器配置

以上就是搭建LoRaWAN網絡案例的基礎:TNT服務器配置教程。下篇我們介紹基于億佰特的LoRaWAN節點模塊和LoRaWAN網關產品接入TTN服務器建立LoRaWAN網絡案例教程


今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多LoRaWAN節點模塊產品及相關資料,感興趣的小伙伴可以登錄我們的億佰特官網進行了解,也可以直接撥打400電話咨詢技術專員!
