CAN總線是一種高效、可靠的通信協議，專為分布式實時控制系統設計。自1986年博世推出CAN協議以來，其憑借多主架構、非破壞性仲裁和差分信號傳輸三大核心優勢，在汽車電子領域構建了不可替代的地位，還在工業自動化、醫療設備甚至航空航天中發揮著關鍵作用！但隨著智能汽車、工業4.0等技術的發展，還在工業自動化、醫療設備甚至航空航天中發揮著關鍵作用！如下所示：
l 特斯拉Model S的自動駕駛系統每秒需傳輸超過5000個信號；
l 工業機器人關節控制要求μs級響應延遲；
l 智能電網設備需支持64字節以上的長數據包傳輸。
2015年發布的CANFD協議（ISO-11898-1標準）正是為解決這些痛點而生。它通過雙速率傳輸、擴展數據幀和增強校驗機制，將通信效率提升至傳統CAN的8-10倍，同時保持向下兼容性。
CAN是一種高效、可靠的通信協議，專為分布式實時控制系統設計。由德國博世（Bosch）公司于1986年推出，主要用于解決汽車電子系統中復雜線束和電磁干擾問題。
CAN協議具有以下特點：
多主架構：任何節點均可主動發送數據，無需中心控制器。
差分信號傳輸：通過CAN_H和CAN_L雙絞線傳輸，抗干擾能力強。
非破壞性仲裁：通過ID優先級解決總線沖突，高優先級數據優先發送。
高可靠性：內置錯誤檢測、錯誤恢復及故障隔離機制。
汽車電子：ECU（發動機控制單元）、ABS、儀表盤、車載網絡（如CAN-based診斷接口OBD-II）。
工業控制：PLC通信、機器人控制、傳感器網絡。
醫療設備：監護儀、手術設備內部通信。
航空航天：機載設備通信。

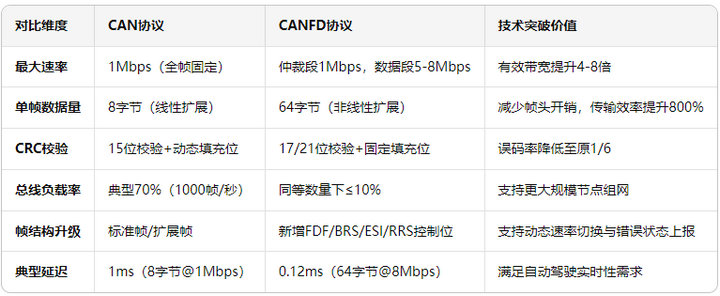

CANFD（CAN with Flexible Data-Rate）從英文全稱中我們就能看出CAN與CANFD之間最大的差異-“具有靈活數據速率的 CAN”。CANFD在CAN的基礎主要突破了以下三點：
傳統CAN在傳輸數據時，波特率固定；
CANFD在傳輸數據時仲裁段最高1Mbps，數據段與仲裁段可使用不同的數據率，典型值5Mbps最高可到8Mbps。
傳統CAN數據段最多8字節；
CANFD數據段最多64字節；
傳統CAN的CRC校驗部分有15位，CRC錯誤自動重傳；
CANFD的CRC校驗部分有17或21位+固定填充位；

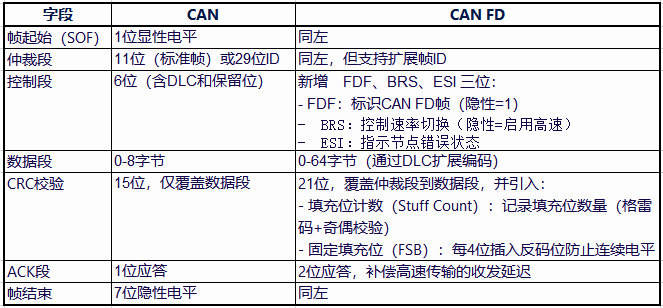

關鍵技術突破解析：
1、雙速率模式（BRS位控制）
u 仲裁段保持1Mbps確保兼容性；
u 數據段切換至8Mbps（電纜長度≤40米）；
u 例：傳輸64字節數據，CAN需512μs，CANFD僅需64μs；
2、增強型CRC校驗
u 21位多項式覆蓋整個數據段（傳統CAN僅覆蓋數據部分）；
u 固定填充位消除位填充干擾；
u 實測抗電磁干擾能力提升6倍；

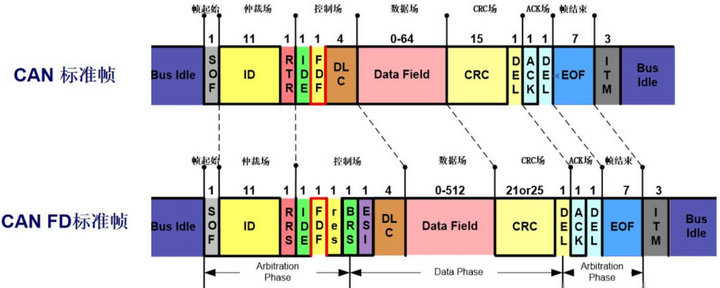

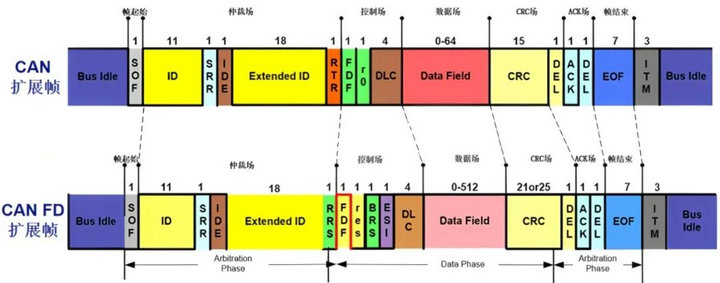

控制位升級
FDF位標識幀類型（顯性=CAN，隱性=CANFD）；
BRS位觸發數據段速率切換（顯性=恒定，隱性=加速）；
ESI位顯示節點錯誤狀態（顯性=主動錯誤，隱性=被動錯誤）；
RRS位?CAN FD取消了對遠程幀的支持，取而代之的是使用遠程請求替換位（RRS位）來替代傳統的遠程傳輸請求位（RTR位）。
智能駕駛系統：激光雷達點云數據（單幀>50字節）；
新能源三電系統：BMS電池管理（需傳輸128個電芯數據）；
高端工業機器人：六軸同步控制（周期≤100μs）；
車身控制模塊：車門開關、燈光控制（數據量<8字節）；
傳統儀表盤：轉速/油量顯示（刷新率≤50Hz）；
基礎傳感器網絡：溫濕度采集（非實時需求）；
通過CANFD-CAN橋接器實現協議轉換（如TI TCAN4550芯片），在同一個網絡中兼容兩種設備，逐步完成協議過渡。
CAN協議最早是由博士為了解決汽車電子系統中復雜線束和電磁干擾而推出的協議，后來應用逐漸擴展到工業控制、醫療、航空航天等鄰域。隨著應用的復雜與數據量的提升，又在2015年推出了CANFD,CANFD有更快的數據傳輸能力以及更可靠的校驗，并且CANFD能向下兼容CAN協議，從而接入普通的CAN網絡。
無論是汽車電子工程師還是工業自動化開發者，理解CAN與CANFD的核心差異已成為必修課。選擇升級的關鍵在于：評估數據傳輸量、實時性需求與改造成本，在性能提升與工程可行性之間找到最佳平衡點。
?
