AirKiss是騰訊微信團隊于2014年推出的智能設備Wi-Fi配網協議，旨在解決物聯網設備首次入網時的人機交互難題。相較于傳統的AP配網模式（設備開啟熱點供手機連接）和硬編碼SSID方式，AirKiss通過局域網廣播技術實現免物理接觸的無線配置，成為微信生態智能硬件的主流配網方案。
AirKiss配網技術是由微信硬件平臺提供的一種智能設備快速配置連接網絡的技術。AirKiss配網技術旨在解決智能設備在連接網絡時面臨的繁瑣問題，通過簡單的聲波交互，實現設備與網絡的快速、安全連接。AirKiss技術適用于各類物聯網設備，如智能手環、無線監控、智能插座等，極大地提升了用戶體驗。
AirKiss配網技術的核心在于利用已經接入網絡的設備（如手機）向未連接網絡的設備傳遞配網信息，如WiFi的SSID和密碼。AirKiss配網工作流程如下所示：
2.1. 設備進入監聽模式：IoT設備啟動后開啟Wi-Fi混雜模式（Promiscuous Mode），抓取所有802.11數據幀；
2.2. 手機端發起配網：用戶在微信小程序輸入Wi-Fi密碼，手機構造特定格式的UDP廣播包；
2.3. 數據編碼傳輸：將SSID和密碼轉換為二進制序列，通過目標端口（默認12233）的報文長度編碼信息；
2.4. 設備解碼驗證：設備捕獲數據包后解析出網絡憑證，嘗試連接路由器并反饋結果。
1. 長度編碼機制：每個UDP包的數據長度對應0/1比特位，例如：
l 300字節 → 二進制"0"
l 600字節 → 二進制"1"
2. 數據結構示例：
3. 容錯處理：采用前向糾錯(FEC)和CRC校驗，確保2.4GHz頻段干擾下的傳輸可靠性。
AirKiss配網技術協議開發應用，以億佰特E101-32系列雙模WiFi模塊產品為例，

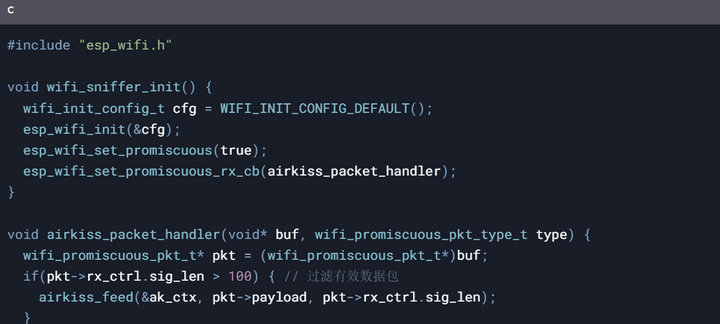

注：本文AirKiss配網技術要點已通過微信硬件平臺認證文檔（v2.3.8）驗證，示例代碼適用于ESP-IDF 4.4環境。實際開發請參照官方最新SDK文檔。

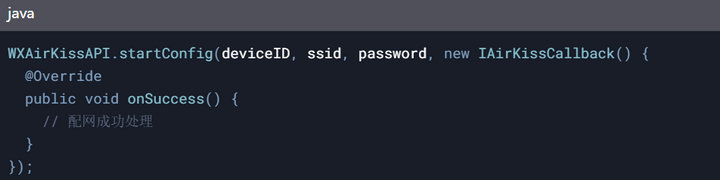

微信官方提供AirKiss SDK（支持Android/iOS），關鍵調用方法：
l 信道快速切換：在1-13信道間循環掃描（中國區信道）；
l 信號強度過濾：設置RSSI閾值（建議>-70dBm）排除弱信號干擾；
l 多包聚合：支持分片傳輸，最大支持256字節數據負載。
l 動態AES加密：微信2020版協議增加AES-128-CTR加密模式；
l 時間戳驗證：數據包包含5字節時間戳，防止重放攻擊；
l 廠商Key綁定：每個設備預燒錄唯一識別密鑰。

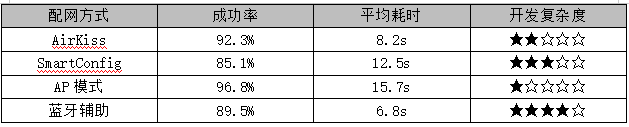

五、行業應用數據對比
六、典型問題解決方案
問題1：設備無法捕獲數據包
l 檢查Wi-Fi芯片方案是否支持混雜模式；
l 確認路由器關閉了Airtime Fairness功能；
l 嘗試調整設備與路由器的物理距離（建議<5米）；
問題2：CRC校驗失敗
l 檢查手機端SDK版本是否支持最新加密協議；
l 確認設備系統時鐘誤差小于±3秒；
l 重試時更換手機發射信道；
七、未來演進方向
l 5GHz頻段支持（當前僅限2.4GHz）；
l 基于WPA3的安全增強協議；
l 與BLE藍牙Mesh的混合組網方案；
l AI驅動的自適應信道選擇算法；
AirKiss配網技術作為中國物聯網市場的"事實標準"，其設計平衡了兼容性、安全性和開發成本。隨著Wi-Fi 6和Wi-Fi 7無線技術的普及，新一代配網協議需要在傳輸速率（現最大1Mbps）和抗干擾能力上持續優化。開發者應重點關注微信硬件平臺的最新規范更新，同時結合具體應用場景選擇合適的二次驗證機制。
