DDR 的全稱是（Double Data Rate SDRAM ）雙倍速率的SDRAM，就是我們常說的內存顆粒，也就是內存芯片。

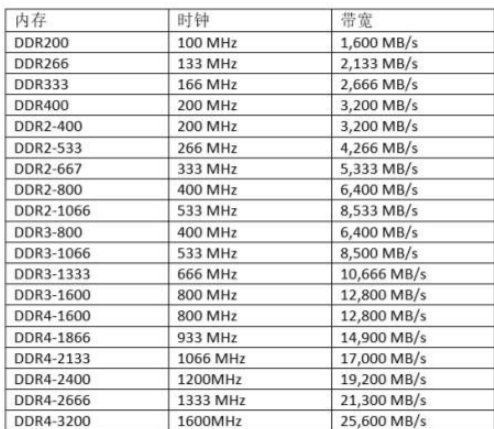

隨著技術的發展，DDR經歷了多輪技術迭代，發展出了DDR2、DDR3、DDR4、DDR5，從DDR到DDR5主要的區別是在于傳輸速率的不同，隨著時鐘周期的不斷降低，傳輸速率也不斷提高，詳細參數如下所示：
DDR1：第一代DDR技術，數據速率為200 MT/s至400 MT/s。
DDR2：引入了更短的信號周期、更低的工作電壓（1.8V）以及更高的數據速率（400 MT/s至800 MT/s）。
DDR3：進一步降低了工作電壓（1.5V），并提升了數據速率（800 MT/s至2133 MT/s）。
DDR4：繼續降低工作電壓（1.2V），同時增加了最大容量和支持的速度范圍（1600 MT/s至3200 MT/s以上）。
DDR5：最新的標準，提供了更高的帶寬、更低的功耗和更大的內存密度。

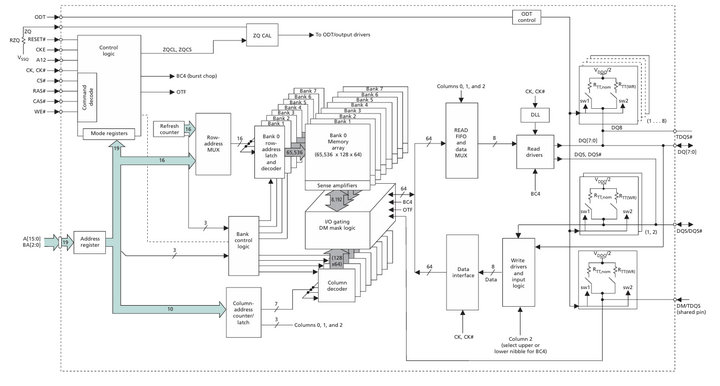

DDR內存模塊上的引腳負責與系統控制器之間的通信。根據具體版本的不同，DDR接口包含多種類型的信號引腳，主要包括以下幾類：
地址線（Address Lines, A0-Ax）：用于指定要訪問的存儲單元位置。
控制線（Control Signals）：
片選信號（Chip Select, CS#）：激活或禁用特定的DDR芯片。
行地址選通（Row Address Strobe, RAS#）：指示行地址的有效性。
列地址選通（Column Address Strobe, CAS#）：指示列地址的有效性。
寫使能（Write Enable, WE#）：區分讀取和寫入操作。
時鐘信號（Clock, CLK 和 CLK#）：提供同步參考，其中CLK#為CLK的反相版本，用于差分時鐘輸入以提高時序精度。
數據線（Data Strobes, DQS 和 DQS#）：標記數據傳輸?shù)臅r間點，DQS用于上升沿采樣，而DQS#則用于下降沿采樣。
數據總線（Data Bus, DQ0-DQn）：實際的數據傳輸路徑。
多級緩沖區：DDR采用內部緩沖機制來優化讀寫操作之間的轉換時間，減少延遲。
命令解碼與控制邏輯：專門設計的電路負責解析來自控制器的指令并執行相應的動作，例如打開/關閉行、列尋址等。
自刷新功能：為了保持存儲單元中的信息不丟失，DDR具備自動刷新的能力，即使在系統處于低功耗狀態時也能維持數據完整性。
溫度補償自刷新：根據環境溫度調整刷新頻率，確保在高溫環境下仍能可靠地保存數據。
片選信號（CS#）：用于選擇特定的DDR芯片進行操作，允許多個DDR模塊共用同一套總線。
供電電壓：不同代際的DDR有不同的工作電壓要求，例如DDR3為1.5V，DDR4降到了1.2V，DDR5進一步降低到1.1V，以此來減少功耗并提升穩定性
DDR拓補結構，可以元器件布局，以下原則需要遵守：
原則一，考慮拓補結構，仔細查看CPU地址線的位置，使得地址線有利于相應的拓補結構；
原則二，地址線、控制線上的匹配電阻靠近CPU（發送端）；
原則三，數據線上的匹配電阻靠近DDR；數據可以通過調節ODT 來實現，所以一般建議不用加電阻。
原則四，將DDR芯片擺放并旋轉，使得DDR數據線盡量短，也就是，DDR芯片的數據引腳靠近CPU；
原則五，對于源端匹配電阻靠近CPU（驅動）放，而對于并聯端接則靠近負載端。
原則六，如果有VTT端接電阻，將其擺放在地址線可以走到的最遠的位置。一般來說，DDR2不需要VTT端接電阻，只有少數CPU需要；DDR3都需要VTT端接電阻。
原則七，DDR芯片的去耦電容放在靠近DDR芯片相應的引腳。
