單片機的I/O口雖然有一定的帶負載能力，但電流很小，通常在10-20mA以內。對于較大功率的負載（如電機、繼電器等），單片機的I/O口無法提供足夠的電流，直接驅動可能會導致單片機損壞。因此可通過外部驅動電路（如三極管或MOS管）來提升電壓。
單片機I/O口驅動，為什么通常優先選擇三極管而不是MOS管？
三極管是電流控制型器件，其基極驅動電壓只需高于0.7V（Ube）即可導通。單片機的I/O口電壓通常為3.3V，足以驅動三極管進入飽和區。
MOS管是電壓控制型器件，其驅動電壓必須高于閾值電壓（Vgs(TH)），通常為3-5V。對于3.3V供電的單片機，驅動電壓可能不足，導致MOS管無法完全導通或處于半導通狀態，內阻增大，功耗增加。
舉例說明：

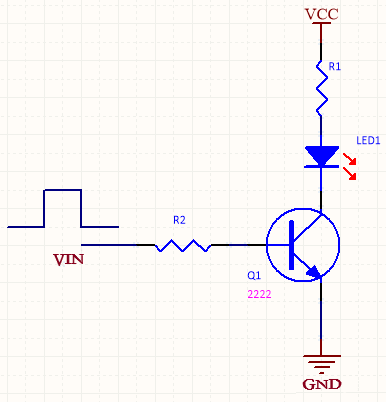

驅動三極管：3.3V電壓肯定高于Ube，只需要在基極串聯一個電阻，讓三極管工作在飽和區。Ib=（VIN-0.7V）/R2。

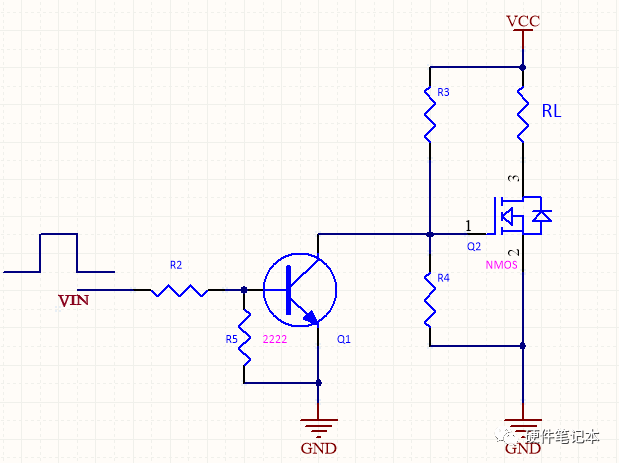

驅動MOS管：MOS管的飽和電壓高于3.3V，如果用3.3V直接驅動，MOS管有可能半導通或無法導通。在半導通狀態下，MOS管內阻很大，可以驅動小電流負載。若是大電流負載，因為內阻大，功耗就大，MOS管很容易就燒壞。MOS管需要額外的電路確保其工作，如柵極保護電路。
三極管電路設計簡單，成本相對較低，因此單片機I/O口驅動通常采用三極管。
