EWD95M-xxxNW22(xxx)無線數傳電臺是一款基于LoRa擴頻技術的無線串口LoRa MESH組網模塊，最大輸出功率為22dBm，最高空中速率可達62.5K，最大支持波特率460800bps。EWD95M-400NW22(xxx)模塊工作頻段范圍410.125～509.125MHz（默認433.125MHz），EWD95M-900NW22(xxx)模塊工作頻段范圍850.125～929.125MHz（默認868.125MHz）。
EWD95M-xxxNW22(xxx)采用全新LoRa MESH組網技術，具有去中心化、自路由、網絡自愈、多級路由等功能特點，適用于智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、智慧農業等應用場景。
相關產品型號：
LoRa MESH：采用先進的 LoRa 調制方式，具有遠距離抗干擾的優點，大大提高整個 MESH 網絡的覆蓋范圍；
超大網絡容量：LoRa MESH 網絡理論組網數量高達 65535 個，建議網絡大小在 200 個左右。
去中心化：整個網絡只由終端節點和路由節點兩種類型節點組成，不需要中心節點或協調器參與網絡管理；
自動路由：發起數據請求時，各路由節點能自動與周圍節點發起連接，確定數據傳輸路徑，無需協調器參與路徑規劃；
網絡自愈：當鏈路故障時，路由節點在幾次嘗試通訊失敗后重新建立新的路徑；
多級路由：路由節點可自動將數據傳輸?shù)较录?jí)路由，由自動生成的路由表控制數據的傳輸方向；
路徑優化：路由信息會隨著網絡中的數據傳輸而不斷地自動更新優化，保證整個網絡的穩定性；
避讓機制：CSMA 避讓機制能大大減少空中信號碰撞的可能性；
通訊方式：支持單播(Unicast)、多播(Multicast)、廣播(Broadcast)和泛播(Anycast)四種通訊方式；
EWD95M-400NW22(xxx)頻率范圍：工作于 410.125 ~ 509.125 MHz 頻段，支持 100 個信道，信道間隔為 1 MHz；
EWD95M-900NW22(xxx)頻率范圍：工作于 850.125 ~ 929.125 MHz 頻段，支持 80 個信道，信道間隔為 1 MHz；
多重校驗：保證數據傳輸過程的可靠性和準確性；
加密傳輸：數據傳輸過程中采用特殊的加密算法，保證數據的安全性和隱私性；
高吞吐量：整個網絡在時間、空間相結合，實現高并發性能；
遠程配置：支持遠程更改整個網絡的基本通訊參數。
兼容本公司E52 系列模塊；
采用阻燃塑料殼體，導軌式安裝結構，安裝便捷高效；
電源逆接保護、天線浪涌保護等多重保護功能，大大增加了電臺可靠性；
通信端口、電源接口采用隔離高防護；
工作溫度范圍:-40℃～+85℃，適應各種嚴酷的工作環境，真正的工業級產品；

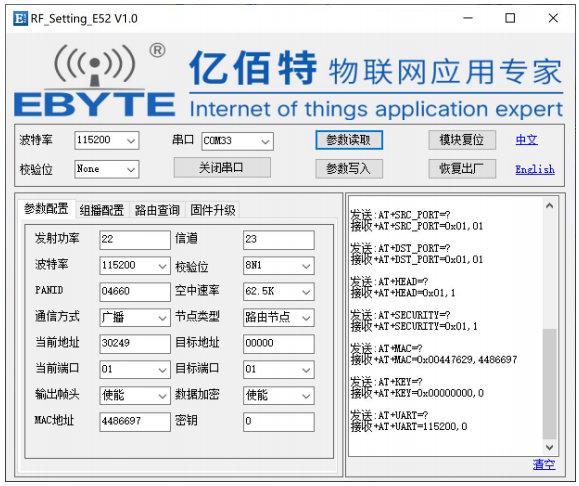

用戶可以使用官網提供的上位機對模塊進行配置，用戶使用時需要將模塊串口進行虛擬化為COM 口，上位機界面如下所示，上方為基本功能按鍵，設置 COM 口、波特率、校驗位，可進行參數讀取、寫入、恢復默認和重啟模塊等操作，下方左側是參數區，下方右側是日志區，會將執行的對應 AT 指令打印顯示，用戶可根據日志對模塊進行操作即可。

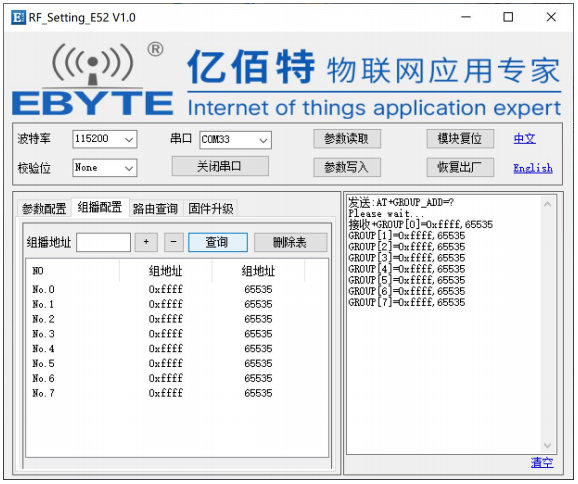

第二頁是多播相關的組地址設置，用戶可以進行多播組地址的添加刪除和查詢操作，多播組地址最多支持8個不相同的地址。

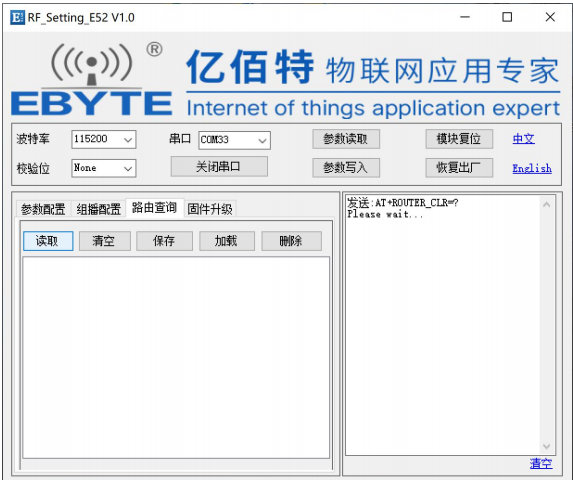

第三頁是路由表相關功能，用戶可以進行路由表的讀取和清空操作，也可以執行對Flash 相關的讀寫操作。讀取路由表由于數據量龐大，需要等待 4 秒左右時間，若無路由表信息則會返回錯誤“read error or null”。
路由表會根據網絡中傳輸數據不斷進行更新路徑，優化網絡傳輸效率。
不建議在1200、2400、4800 等低波特率下進行讀取路由表操作，會耗費很長的時間。

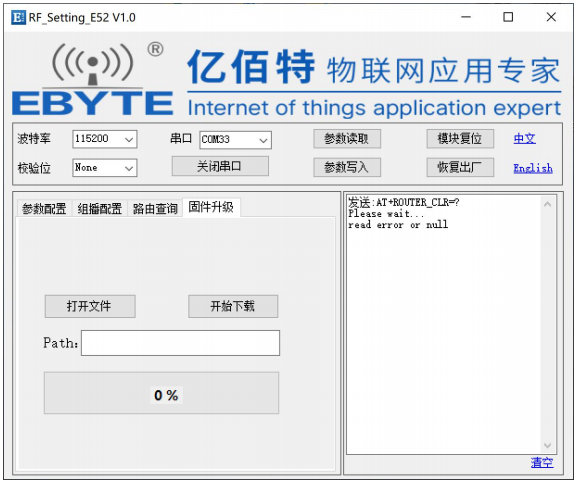

第四頁是在線升級（IAP）功能，用戶可以進行固件升級，一般情況下無需升級。若不慎進入 IAP 升級模式，保持上電 30 秒左右，模塊會自動退出 IAP 升級，即使重啟也不會退出 IAP 升級模式。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多無線數傳電臺產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
