在現代電力電子系統中，柵極驅動器（Gate Driver）作為連接控制電路與功率開關器件（如MOSFET、IGBT等）之間的橋梁，扮演著至關重要的角色。柵極驅動器不僅決定了開關器件的驅動效率和響應速度，還直接影響整個系統的性能和可靠性。

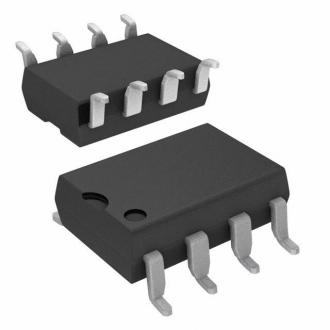

柵極驅動器是一種專用的集成電路（IC），用于驅動功率半導體器件的柵極端。柵極驅動器的主要功能是將來自控制器（如MCU、DSP等）的低電平信號轉換為適合開關器件快速切換的高電平、高電流驅動信號，以實現功率半導體器件的導通和關斷控制。
柵極驅動器的工作機制分為導通與截止過程，如下所示：
? 當控制信號為高電平時，柵極驅動器輸出高電平驅動信號，向功率器件的柵極提供足夠的正電壓。
? 驅動電流流入柵極電容，使柵極電壓逐漸升高。當柵極電壓達到功率器件的導通閾值電壓時，功率器件開始導通。
? 隨著柵極電壓的繼續升高，功率器件的導通電阻逐漸減小，電流開始在功率器件中流通。
? 當控制信號為低電平時，柵極驅動器輸出低電平驅動信號，將功率器件的柵極電壓拉低。
? 驅動電流從柵極電容流出，使柵極電壓逐漸降低。當柵極電壓低于功率器件的關斷閾值電壓時，功率器件開始關斷。
? 隨著柵極電壓的繼續降低，功率器件的導通電阻逐漸增大，電流逐漸減小直至為零。

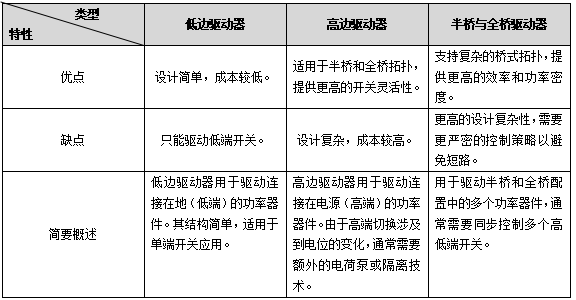

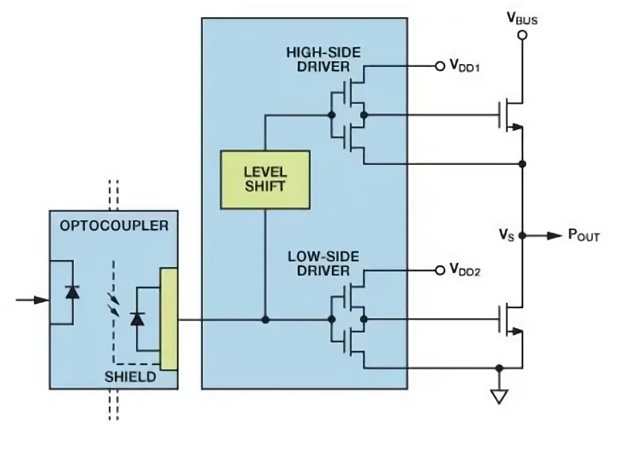

柵極驅動器根據其應用場景和連接方式的不同，可以分為多種類型，主要包括低邊驅動器、高邊驅動器以及用于半橋和全橋配置的驅動器。
柵極驅動器作為連接控制電路與功率開關器件之間的橋梁，其性能直接影響整個電力電子系統的效率和可靠性。通過理解柵極驅動器基本原理、工作機制以及在實際應用中的重要性，設計人員能夠更好地選擇和優化柵極驅動器，提升系統整體性能。隨著電子技術的不斷進步，柵極驅動器將朝著更高集成度、更低功耗和更智能化的方向發展，為各種電力電子應用提供更加堅實的支持。
