億佰特基于國產TLSR8258芯片設計研發的低功耗、小體積、高可靠性的zigbee3.0模塊E180-Z5812SP和E180-Z5812SX產品，前文介紹了該zigbee3.0模塊的功能特點及應用場景、Zigbee3.0模塊HEX指令模式配置教程詳解。本文將會詳細介紹該zigbee3.0模塊的萬能模式功能詳解。
萬能模式是一個HEX指令模式下的新功能。該萬能模式下可把zigbee模塊按照ZCL標準規范進行配置，模擬各種符合ZCL規范的智能設備。萬能模式下配置后的模組接入第三方智能網關（如zigbee網關）可被正確識別成對應的接入設備，并收發網關與該設備交互的控制指令。
萬能模式必須在未組網時對節點進行設備配置，才能模擬各種zigbee智能設備的接入和控制指令的收發。
使用萬能模式時，必須先使用“創建ZCL端口”命令創建設備端口，然后使用“添加屬性”添加這個端口下的所有屬性，然后使用“保存端口和屬性”保存這個端口種創建的屬性。
添加屬性時，必須滿足先屬性ID從小到大，再簇ID從小到大的添加順序。一個簇下的屬性全部加滿后再增加下一個簇的屬性。
創建端口時須填入該端口下所有簇的累計屬性，實際添加屬性大于該數值，會導致添加失敗。
添加屬性時，實際加入的屬性的簇可以比創建端口時計劃添加的簇多，這些簇在設備接入網關后不會被網關發現，但是網關如果強制讀這些簇下面的屬性則可以讀到有效數值。（也可以叫做隱藏簇）
協調器和路由節點模式下，累計添加端口不超過8個，8個端口累計添加屬性不超過32個簇，累計屬性不超過128項。
終端節點和休眠節點模式下，累計添加端口不超過6個，6個端口累計添加屬性不超過24個簇，累計屬性不超過96項。
需要修改ZCL屬性配置信息，或回退到透傳模組模式，直接使用“清空端口和屬性”，該命令必須在退出網絡或者沒有組網的狀態下才能生效。
外接MCU與E180-Z5812模組交互完全通過HEX指令，外接MCU可以通過不同的HEX模擬不同的設備接入與控制。

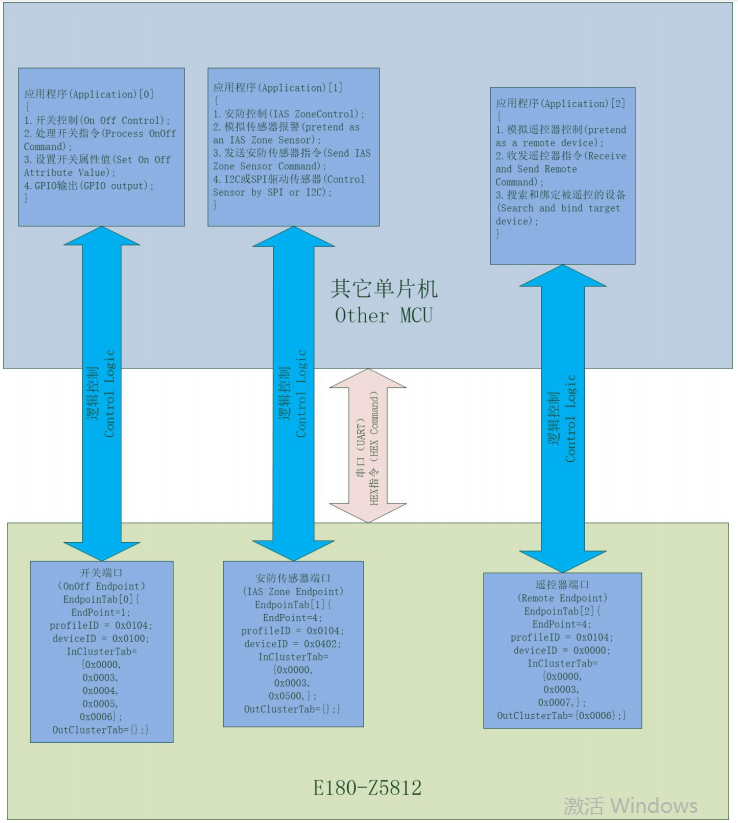

該框圖只是一個軟件架構示意圖，創建了3個端口用于表示三種不同設備，實際可根據外接MCU的處理能力，創建數量更少的端口，或創建多個功能相同的端口，以減輕外接MCU的處理壓力。
端口創建和屬性值的初始化信息保存在E180-Z5812系列zigbee模塊的FLASH中，因此可以使用PC機串口指令在zigbee模組上創建端口和初始化屬性值，然后模組硬件接駁MCU，MCU應用程序只處理應用層的指令交互和設備控制，無需再設計創建端口和初始化屬性。
